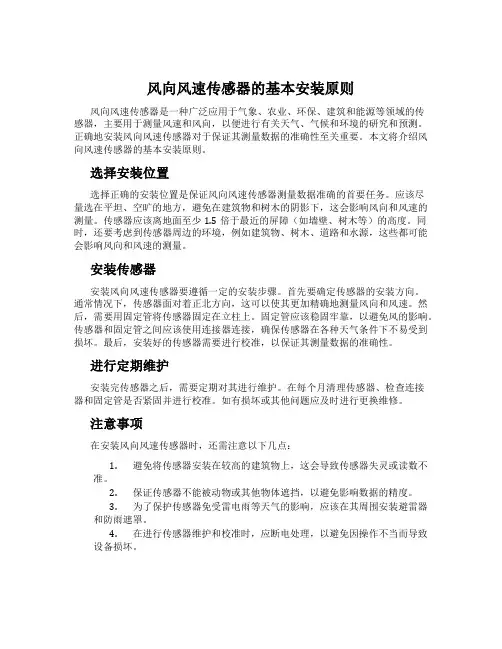

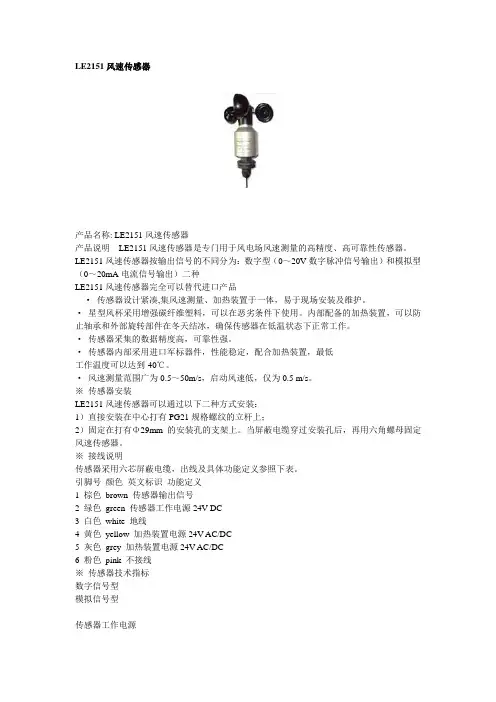

风向风速传感器的基本安装原则风向风速传感器是一种广泛应用于气象、农业、环保、建筑和能源等领域的传感器,主要用于测量风速和风向,以便进行有关天气、气候和环境的研究和预测。
正确地安装风向风速传感器对于保证其测量数据的准确性至关重要。
本文将介绍风向风速传感器的基本安装原则。
选择安装位置选择正确的安装位置是保证风向风速传感器测量数据准确的首要任务。
应该尽量选在平坦、空旷的地方,避免在建筑物和树木的阴影下,这会影响风向和风速的测量。
传感器应该离地面至少1.5倍于最近的屏障(如墙壁、树木等)的高度。
同时,还要考虑到传感器周边的环境,例如建筑物、树木、道路和水源,这些都可能会影响风向和风速的测量。
安装传感器安装风向风速传感器要遵循一定的安装步骤。
首先要确定传感器的安装方向。
通常情况下,传感器面对着正北方向,这可以使其更加精确地测量风向和风速。
然后,需要用固定管将传感器固定在立柱上。
固定管应该稳固牢靠,以避免风的影响。
传感器和固定管之间应该使用连接器连接,确保传感器在各种天气条件下不易受到损坏。
最后,安装好的传感器需要进行校准,以保证其测量数据的准确性。
进行定期维护安装完传感器之后,需要定期对其进行维护。
在每个月清理传感器、检查连接器和固定管是否紧固并进行校准。
如有损坏或其他问题应及时进行更换维修。
注意事项在安装风向风速传感器时,还需注意以下几点:1.避免将传感器安装在较高的建筑物上,这会导致传感器失灵或读数不准。
2.保证传感器不能被动物或其他物体遮挡,以避免影响数据的精度。
3.为了保护传感器免受雷电雨等天气的影响,应该在其周围安装避雷器和防雨遮罩。
4.在进行传感器维护和校准时,应断电处理,以避免因操作不当而导致设备损坏。
总结风向风速传感器的安装是一个需要严格按照规定进行的过程。
正确安装和维护传感器是保证其测量数据准确的关键。
在选择安装位置、安装传感器、定期维护和注意事项等方面,都需要遵循标准步骤。
只有这样才能获得准确、可靠的测量数据,为天气、气候和环保的研究提供支持。

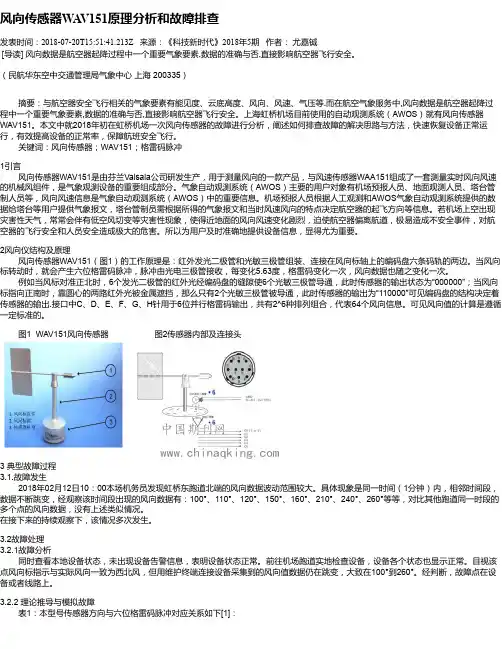

风向传感器WA V151原理分析和故障排查发表时间:2018-07-20T15:51:41.213Z 来源:《科技新时代》2018年5期作者:尤嘉铖[导读] 风向数据是航空器起降过程中一个重要气象要素,数据的准确与否,直接影响航空器飞行安全。
(民航华东空中交通管理局气象中心上海 200335)摘要:与航空器安全飞行相关的气象要素有能见度、云底高度、风向、风速、气压等.而在航空气象服务中,风向数据是航空器起降过程中一个重要气象要素,数据的准确与否,直接影响航空器飞行安全。
上海虹桥机场目前使用的自动观测系统(AWOS)就有风向传感器WAV151。
本文中就2018年初在虹桥机场一次风向传感器的故障进行分析,阐述如何排查故障的解决思路与方法,快速恢复设备正常运行,有效提高设备的正常率,保障航班安全飞行。
关键词:风向传感器;WAV151;格雷码脉冲1引言风向传感器WAV151是由芬兰Vaisala公司研发生产,用于测量风向的一款产品,与风速传感器WAA151组成了一套测量实时风向风速的机械风组件,是气象观测设备的重要组成部分。
气象自动观测系统(AWOS)主要的用户对象有机场预报人员、地面观测人员、塔台管制人员等,风向风速信息是气象自动观测系统(AWOS)中的重要信息。
机场预报人员根据人工观测和AWOS气象自动观测系统提供的数据给塔台等用户提供气象报文,塔台管制员需根据所得的气象报文和当时风速风向的特点决定航空器的起飞方向等信息。
若机场上空出现灾害性天气,常常会伴有低空风切变等灾害性现象,使得近地面的风向风速变化剧烈,迫使航空器偏离航道,极易造成不安全事件,对航空器的飞行安全和人员安全造成极大的危害。
所以为用户及时准确地提供设备信息,显得尤为重要。
2风向仪结构及原理风向传感器WAV151(图1)的工作原理是:红外发光二极管和光敏三极管组装、连接在风向标轴上的编码盘六条码轨的两边。
当风向标转动时,就会产生六位格雷码脉冲,脉冲由光电三极管接收,每变化5.63度,格雷码变化一次,风向数据也随之变化一次。
风向风速传感器故障的分析与研究摘要:新桥机场跑道三端上均架设了AWOS系统设备,且均配有自动站MAWS301,其中包含了风传感器。
本文分析了一次新桥机场跑道上风传感器故障,对掌握风传感器的原理、性能、故障诊断和维护尤为重要。
关键词:AWOS系统;风向风速传感器;温控开关;一、引言安徽空管分局AWOS系统担负着机场区域气象探测的重要工作,不仅为气象预报提供精准服务,为气象观测提供实时数据;还向机场现场指挥中心、进近、塔台等部门提供气象服务信息。
2023年1月14日夜间,新桥机场R15端风向风速数据出现异常,通过对各条线路的判断和排查分析,最终确定该为温控开关故障,对以后该类型的风向风速传感器的故障排查具有借鉴意义。
AWOS系统风传感器由主要由风向传感器、风速传感器、WAC155组成。
二、AWOS系统简介AWOS系统全名为自动气象观测系统,是由机场跑道范围内的一套传感器系统和几台数据处理服务器的系统,它通过测量、收集、分发、传输气象数据,将各传感器收集的气象数据传输至中央数据单元(CDU)中进行分析处理,为机场相关部门提供即时的气象数据,从而为航空器起降的安全服务。
三、MAWS301和风向风速传感器工作原理自动站MAWS301,主要探测气象六要素,即风速、风向、温度、湿度、气压、雨量等要素的传感器设备组成,可以根据实际情况自行选择传感器。
本次故障的风速传感器WAA151和风速传感器WAV151数据为六位格雷码数字信号,经过串口测风变送器WAC155处理为RS-485总线,并发往MAWS301进行集中处理后发往中央数据单元(CDU)中,获得AVIMET上所能见到的风向风速数据。
风向传感器WAV151是低起动风速的光电风向传感器。
风向的信号发生装置是由风标转轴连接一个由风标带动的6位格雷码光码盘组成,码盘由六个等分的同心圆组成,由内到外分别作2、22、23、24、25、26等分,相邻每份作透光与不透光处理,通过位于码盘两侧同一半径上的6对光电耦合器件输出相应的6位格雷码,码盘的上面安装有一组(6个)红外发光二极管,下面有一组光电转换器(6个),都正对码盘的6个轨道。

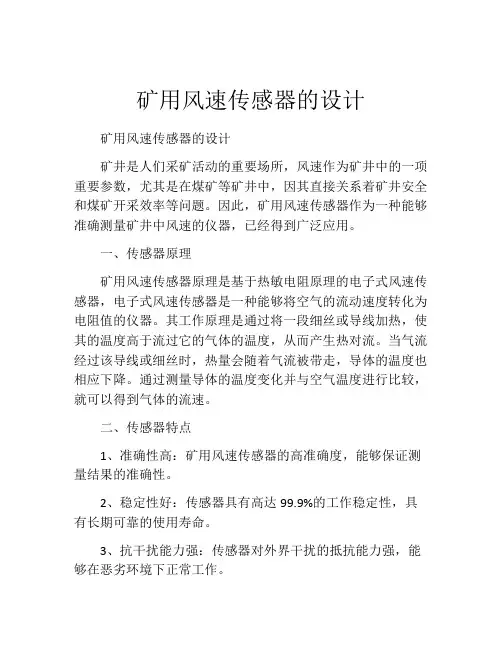

矿用风速传感器的设计矿用风速传感器的设计矿井是人们采矿活动的重要场所,风速作为矿井中的一项重要参数,尤其是在煤矿等矿井中,因其直接关系着矿井安全和煤矿开采效率等问题。
因此,矿用风速传感器作为一种能够准确测量矿井中风速的仪器,已经得到广泛应用。
一、传感器原理矿用风速传感器原理是基于热敏电阻原理的电子式风速传感器,电子式风速传感器是一种能够将空气的流动速度转化为电阻值的仪器。
其工作原理是通过将一段细丝或导线加热,使其的温度高于流过它的气体的温度,从而产生热对流。
当气流经过该导线或细丝时,热量会随着气流被带走,导体的温度也相应下降。
通过测量导体的温度变化并与空气温度进行比较,就可以得到气体的流速。
二、传感器特点1、准确性高:矿用风速传感器的高准确度,能够保证测量结果的准确性。
2、稳定性好:传感器具有高达99.9%的工作稳定性,具有长期可靠的使用寿命。
3、抗干扰能力强:传感器对外界干扰的抵抗能力强,能够在恶劣环境下正常工作。
4、结构紧凑:传感器结构紧凑,重量轻,易于安装和使用。
5、防雷:传感器具有良好的防雷能力,可在雷锋环境中无需额外维护。
三、设计要点1、传感器材料的选择:由于矿井内环境的复杂性和严苛性,因此在设计矿用风速传感器时,应选择高耐腐蚀性和高温度负荷的材料。
同时,要充分考虑到矿井内部的振动和冲击等因素,所选材料还应具有一定的耐冲击性和抗振性。
2、外观设计的合理性:在矿用风速传感器的外观设计上,要尽量保证其紧凑和美观。
特别是对于暴露在矿井外部的部分,其表面应采用防腐涂料或其他表面处理方式,以防止其被腐蚀和破坏。
3、精度的保证:在矿用风速传感器的设计中,要保证其精度的稳定性,才能更好地满足实际应用需要。
可以在选用微处理器或其他控制等方面花费较多的精力和资金,以确保其在各种环境中能够准确地测量空气流速。
4、防雷设计:为保障矿用风速传感器的稳定性,还应特别注意其防雷设计。
矿井中由于地质条件特别,容易形成电场和电磁干扰,因此传感器的防雷能力尤其重要。

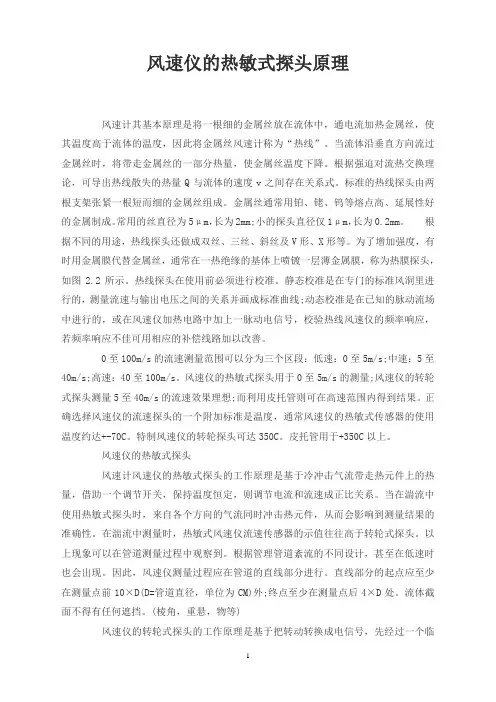

风速仪的热敏式探头原理风速计其基本原理是将一根细的金属丝放在流体中,通电流加热金属丝,使其温度高于流体的温度,因此将金属丝风速计称为“热线”。
当流体沿垂直方向流过金属丝时,将带走金属丝的一部分热量,使金属丝温度下降。
根据强迫对流热交换理论,可导出热线散失的热量Q与流体的速度v之间存在关系式。
标准的热线探头由两根支架张紧一根短而细的金属丝组成。
金属丝通常用铂、铑、钨等熔点高、延展性好的金属制成。
常用的丝直径为5μm,长为2mm;小的探头直径仅1μm,长为0.2mm。
根据不同的用途,热线探头还做成双丝、三丝、斜丝及V形、X形等。
为了增加强度,有时用金属膜代替金属丝,通常在一热绝缘的基体上喷镀一层薄金属膜,称为热膜探头,如图2.2所示。
热线探头在使用前必须进行校准。
静态校准是在专门的标准风洞里进行的,测量流速与输出电压之间的关系并画成标准曲线;动态校准是在已知的脉动流场中进行的,或在风速仪加热电路中加上一脉动电信号,校验热线风速仪的频率响应,若频率响应不佳可用相应的补偿线路加以改善。
0至100m/s的流速测量范围可以分为三个区段:低速:0至5m/s;中速:5至40m/s;高速:40至100m/s。
风速仪的热敏式探头用于0至5m/s的测量;风速仪的转轮式探头测量5至40m/s的流速效果理想;而利用皮托管则可在高速范围内得到结果。
正确选择风速仪的流速探头的一个附加标准是温度,通常风速仪的热敏式传感器的使用温度约达+-70C。
特制风速仪的转轮探头可达350C。
皮托管用于+350C以上。
风速仪的热敏式探头风速计风速仪的热敏式探头的工作原理是基于冷冲击气流带走热元件上的热量,借助一个调节开关,保持温度恒定,则调节电流和流速成正比关系。
当在湍流中使用热敏式探头时,来自各个方向的气流同时冲击热元件,从而会影响到测量结果的准确性。
在湍流中测量时,热敏式风速仪流速传感器的示值往往高于转轮式探头。
以上现象可以在管道测量过程中观察到。
FT超声波风力传感器专为风力发电机控制而设计 应用于世界最严酷和恶劣的环境中国根据ISO9001标准对传感器的生产过程进行定期审核以保证质量传感器主体由高等级6000系列加工铝制成在生产的关键阶段对组件进行100%的测试以保证可靠性传感装置在测量腔体内发送超声波信号来开始共振过程为获得共振效果,传输信号的波长应与腔体内声波波长相一致。
数字处理引擎可自动检测并纠正由声速变化所引起的共振信号性质的变化。
无论出于何种原因,如果传感装置的接收端未能接收到信号,这一故障即可被自动检测,同时向用户发送错误警告。
超声信号的频率始终处于调整状态,从而保证传感器在多变的运行环境中始终保持共振。
在腔体内评估信号质量选择超声信号性质传感装置发送超声波信号在腔体内发生共振另一端传感装置接收信号1. 2. 3. 4. 5.暴雪冰冻选择FT 年均降雪量(cms)狂风暴雨选择FT 年均降雨量(cms)强雷电选择FT闪电频次(flashes/km沙尘暴选择FT沙尘暴频次(days/year)高海拔选择FT 海拔高度(m)海上风电选择FT 50米高度风速(m/s)FT公司为位于南非北开普敦省Hakskeenpan的10英里跑道两侧的测风塔提供风力传感器,同时为位于康沃尔郡纽基的测试跑道提供风力传感器,喷气式火箭动力车以1000mph的速度行进(约在1600kph以FT传感器被寻血猎犬团队所选中,凭借的是产品的耐用性、使用寿命长等特点所带来的口碑,以及其能够在风沙环境中正常运转而无需校准与维护的能力。
FT风力传感器的优越性能,在该项目中得到充英国风拓FT 风力传感器:英国风拓FT 风力传感器:中文手册A4272-1-CNFT商标及Acu-Res(声共振)商标为FT Technologies公司注册商标。
管道风速传感器如何测量管道风压、风速、风量风速是天气监测中重要因素之一,用来测量风速的传感器被称为风速传感器,如我们常见的杯式风速传感器,超声波风速传感器,但有一种风速传感器虽不常见但应用广泛,这就是管道风速变送器。
以前通风管道风压、风速、风量测定方法一、测定位置和测定点(一)测定位置的选择通风管道内风速及风量的测定,是通过测量压力换算得到。
测得管道中气体的真实压力值,除了正确使用测压仪器外,合理选择测量断面、减少气流扰动对测量结果的影响很大。
测量断面应尽量选择在气流平稳的直管段上。
测量断面设在弯头、三通等异形部件前面(相对气流流动方向)时,距这些部件的距离应大于2倍管道直径。
当测量断面设在上述部件后面时,距这些部件的距离应大于4~5倍管道直径。
当测试现场难于满足要求时,为减少误差可适当增加测点。
但是,测量断面位置距异形部件的最小距离至少是管道直径的1.5倍。
测定动压时如发现任何一个测点出现零值或负值,表明气流不稳定,该断面不宜作为测定断面。
如果气流方向偏出风管中心线15°以上,该断面也不宜作测量断面(检查方法:毕托管端部正对气流方向,慢慢摆动毕托管,使动压值最大,这时毕托管与风管外壁垂线的夹角即为气流方向与风管中心线的偏离角)。
选择测量断面,还应考虑测定操作的方便和安全。
(二)测试孔和测定点由于速度分布的不均匀性,压力分布也是不均匀的。
因此,必须在同一断面上多点测量,然后求出该断面的平均值。
1圆形风道在同一断面设置两个彼此垂直的测孔,并将管道断面分成一定数量的等面积同心环,对于圆形风道,测点越多,测量精度越高。
2矩形风道可将风道断面划分为若干等面积的小矩形,测点布置在每个小矩形的中心,小矩形每边的长度为200mm左右,圆风管测点与管壁距离系数(以管径为基数)。
二、风道内压力的测定(一)原理测量风道中气体的压力应在气流比较平稳的管段进行。
测试中需测定气体的静压、动压和全压。
测气体全压的孔口应迎着风道中气流的方向,测静压的孔口应垂直于气流的方向。

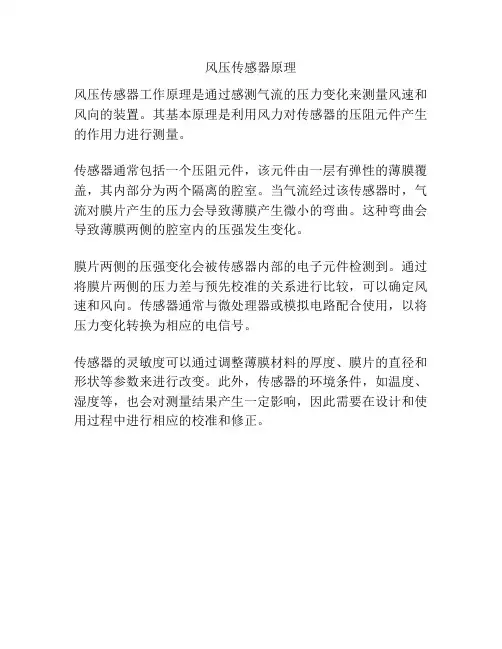

风压传感器原理
风压传感器工作原理是通过感测气流的压力变化来测量风速和风向的装置。
其基本原理是利用风力对传感器的压阻元件产生的作用力进行测量。
传感器通常包括一个压阻元件,该元件由一层有弹性的薄膜覆盖,其内部分为两个隔离的腔室。
当气流经过该传感器时,气流对膜片产生的压力会导致薄膜产生微小的弯曲。
这种弯曲会导致薄膜两侧的腔室内的压强发生变化。
膜片两侧的压强变化会被传感器内部的电子元件检测到。
通过将膜片两侧的压力差与预先校准的关系进行比较,可以确定风速和风向。
传感器通常与微处理器或模拟电路配合使用,以将压力变化转换为相应的电信号。
传感器的灵敏度可以通过调整薄膜材料的厚度、膜片的直径和形状等参数来进行改变。
此外,传感器的环境条件,如温度、湿度等,也会对测量结果产生一定影响,因此需要在设计和使用过程中进行相应的校准和修正。
风速仪的工作原理
风速仪是一种用于测量风速的仪器。
其工作原理基于空气的动力学特性和流体力学原理。
风速仪一般由一个传感器和一个显示器组成。
传感器是测量风速的核心部件,它通常采用热接触法或者超声波法。
热接触法是通过一个小小的热导体或者细丝来进行测量。
当空气流过热导体时,会带走一部分热量,从而导致热导体温度下降。
通过测量热导体的温度变化,可以计算出通过传感器的风速。
超声波法是利用超声波在空气中传播的速度与风速有关这一原理。
测量设备会发射一个脉冲的超声波信号,当它遇到风时,风会改变超声波的传播速度。
传感器会接收到反射回来的超声波信号,并通过计算时间差来测量风速。
不论是热接触法还是超声波法,测量结果都会传输给显示器进行显示。
显示器一般会将风速以数字形式或者图形化的方式展示出来,方便使用者直观地了解风速。
需要注意的是,为了提高测量精度,风速仪在测量时通常需要进行一些校准和修正。
比如,在使用热接触法测量时,需要考虑环境温度对热导体的影响,或者对超声波的传播速度进行修正,以获得更准确的风速数据。
测风仪原理测风仪是一种用于测量风速和风向的仪器,它在气象、环境监测、航空航天等领域有着广泛的应用。
测风仪的原理是基于风的动力学和流体力学的基本原理,通过测量风对测风仪的作用力和方向来获取风速和风向的信息。
首先,我们来看一下测风仪的结构。
一般来说,测风仪由风速传感器和风向传感器两部分组成。
风速传感器通常采用热线式或超声波式传感器,它们能够根据风速对传感器的冷却或加热效果进行测量,从而得出风速的大小。
而风向传感器则通常采用风向标或光电式传感器,通过测量风对传感器的作用力方向来确定风向。
其次,我们来了解一下测风仪的工作原理。
当风吹过测风仪时,风速传感器会受到风的作用,根据风速对传感器的影响来测量风速。
而风向传感器则会受到风的作用力方向,通过测量这个方向来确定风向。
通过对风速和风向的测量,我们就能够获取到风的基本信息。
测风仪的原理基于流体力学和动力学的基本原理。
在流体力学中,风被视为一种流体,它具有质量、体积和惯性,能够对物体施加作用力。
而在动力学中,根据牛顿第二定律,物体受到的作用力与其加速度成正比,而与物体的质量成反比。
因此,测风仪通过测量风对传感器的作用力来获取风速和风向的信息。
测风仪的原理还涉及到一些其他因素,比如传感器的灵敏度、精度和稳定性。
传感器的灵敏度决定了它对微小风速和风向变化的检测能力,而精度则决定了测风仪的测量结果与实际值之间的偏差,稳定性则决定了测风仪在长时间使用过程中的稳定性和可靠性。
总的来说,测风仪是一种基于流体力学和动力学原理的仪器,通过测量风对传感器的作用力和方向来获取风速和风向的信息。
它在气象、环境监测、航空航天等领域有着广泛的应用,为我们提供了重要的气象信息和环境数据。
随着科技的不断发展,测风仪的性能和精度也在不断提高,为各行各业的发展提供了重要支持。
风速风向仪操作说明书一、引言风速风向仪是一种用于测量风速和风向的仪器,被广泛应用于气象学、环境监测以及各类工业领域。
本操作说明书将详细介绍如何正确使用风速风向仪,以确保准确测量结果和安全操作。
二、仪器概述风速风向仪由测风速传感器和测风向传感器组成,具备显示屏和操作按钮。
下面将分别介绍各部分的功能和使用方法:1. 显示屏:显示当前的风速和风向数据,以及其他相关信息。
2. 操作按钮:包括开/关机按钮、模式选择按钮和校准按钮。
通过操作按钮可以控制仪器的开关以及选择不同的测量模式。
3. 测风速传感器:用于测量风速,通常位于仪器的顶部。
请确保该传感器正对着风口,避免遮挡物影响测量结果。
4. 测风向传感器:用于测量风向,通常位于仪器的侧面或底部。
请确保该传感器指向真北,避免磁场干扰。
三、开始操作1. 开启仪器:按下开/关机按钮,仪器电源将被启动。
等待片刻,直到显示屏上出现相关信息。
2. 校准风速传感器:在测量之前,需要进行风速传感器的校准。
按下校准按钮,并按照显示屏上的提示进行操作。
通常需要放置仪器在无风的环境中,稍等片刻完成校准。
3. 选择测量模式:按下模式选择按钮,可以切换不同的测量模式。
通常有实时测量模式和历史数据测量模式。
实时测量模式将实时显示当前风速和风向;历史数据测量模式将保存一段时间内的风速和风向数据。
四、测量和记录1. 实时测量模式:在实时测量模式下,显示屏将实时显示当前的风速和风向。
将仪器放置在所需测量的位置,确保传感器没有被遮挡,并保持仪器稳定。
记录需要的数据,并根据实际需要进行分析。
2. 历史数据测量模式:在历史数据测量模式下,仪器将记录一段时间内的风速和风向数据。
具体操作方法请按照显示屏上的指示进行。
五、注意事项1. 避免遮挡:在测量过程中,请确保传感器没有被树木、建筑物或其他遮挡物遮挡,以避免影响测量结果。
2. 环境干扰:尽量将风速风向仪放置在开阔的区域,避免高楼、大树等物体对测量结果产生干扰。
管道风速传感器原理
管道风速传感器原理是通过测量气流对传感器的冷却或加热速率来间接测量管道中的风速。
该传感器通常由一个热导体和一个温度传感器组成。
工作原理如下:当气流通过传感器时,传感器表面的热导体会因为气流的冷却效果而降低温度。
温度传感器会检测到这个温度变化并将其转化为电信号。
通过分析这个信号,可以计算出气流的速度。
具体实现中,传感器的热导体会被加热到一个特定的温度,一旦气流通过,热导体的温度会下降。
温度传感器会测量到这个降温速率,并将其转化为电信号。
根据热传导的原理,气流速度越快,温度下降得越快。
为了准确测量气流速度,传感器的热导体通常非常细且长度较长,以便能够更敏感地检测到温度变化。
同时,温度传感器也需要具有高精度和快速响应的特性。
总的来说,管道风速传感器利用气流对热导体温度的影响来间接测量管道中的风速,其原理基于热传导的基本原理。
通过对温度变化的测量和分析,可以得到精准的风速信息。
风速风向传感器安全操作及保养规程风速风向传感器是用于测量风向和风速的重要仪器。
在使用风速风向传感器时,需要遵循严格的安全操作程序和保养规程,以确保其准确性和可靠性,并延长其寿命。
本文将介绍风速风向传感器的安全操作和保养规程。
安全操作规程1. 准确的安装在安装风速风向传感器时,需要确保传感器正确安装并位于合适的高度,以获得准确的测量结果。
同时,还需要维护传感器的水平、保持传感器的指向角度与风向保持一致。
应选择可靠的安装位置,避免安装在不稳定或影响测量结果的环境中。
2. 防止过度放置长时间不使用风速风向传感器时,应及时进行检查并将其移除。
在冬季关闭传感器时,务必将传感器从呆滞处移除。
3. 避免强风天气在风力大于11级的强风天气中,应将风速风向传感器移至安全位置,以避免意外发生。
4. 防止水雾在雾、云、霜或其他天气潮湿的环境中使用风速风向传感器时,可能会出现水雾。
应定时检查传感器表面,并在需要时清洁。
5. 避免碰撞在传感器运输、安装、维护和保养过程中,应避免碰撞和损坏传感器,以确保其测量准确性和可靠性。
6. 定期检查定期检查风速风向传感器是否存在任何可见的损坏或干扰。
节假日或长假期需要定期开机维护。
7. 避免任意操作在操作传感器时,应严格按照操作说明进行操作。
不允许进行有关安全保障体系的任何更改或操作。
8. 禁止擅自维护维护风速风向传感器有可能涉及到一些精密化的维护,为了确保维护的正确性和有效性,需要由专业维护人员进行维护和维修,禁止非专业人员擅自拆修。
保养规程1. 清理净化在风速风向传感器的使用过程中,应定期(每半年或全年)对传感器进行表面清洗。
清除灰尘、碎屑或其他污染物。
使用无害化清洁剂以保证传感器的安全性和可信度。
2. 维修检修当风速风向传感器发现问题时,应及时维修和检修。
避免误差或误报等问题。
3. 处理故障在风速风向传感器出现故障时,应及时进行处理。
如果不确定故障的解决方式,可以寻求专业人员的协助。
原创 一文读懂风向风速传感器(必须收藏) 如何测量风速和风向,其实在古代很早就已经出现,著 名的诸葛亮借东风火烧壁,就是因为有效的掌握了风向和风 速方面的知识,从而取得了军事的重大胜利。 作为一种对天气测量的设备,用来测量风的方向在大小的 的风速传感器和风向传感器在各行各业也得到了广泛的应 用,下面我们就看看这两种设备。 风向传感器 风向传感器 是以风向箭头的转动探测、感受外界的风向信息,并将其传 递给同轴码盘,同时输出对应风向相关数值的一种物理装 置。 通常风向传感器主体都采用风向标的机械结构,当风 吹向风向标的尾部的尾翼的时候,风向标的箭头就会指风吹 过来的方向。为了保持对于方向的敏感性,同时还采用不同 的内部机构来给风速传感器辨别方向。 通常有以下三类: 电 磁式风向传感器:利用电磁原理设计,由于原理种类较多, 所以结构与有所不同,目前部分此类传感器已经开始利用陀 螺仪芯片或者电子罗盘作为基本元件,其测量精度得到了进 一步的提高。 光电式风向传感器:这种风向传感器采用绝 对式格雷码盘作为基本元件,并且使用了特殊定制的编码编 码,以光电信号转换原理,可以准确的输出相对应的风向信
电阻式风向传感器:这种风向传感器采用类似滑动变阻器的 结构,将产生的电阻值的最大值与最小值分别标成 360 °与 0°,当风向标产生转动的时候,滑动变阻器的滑杆会随着 顶部的风向标一起转动,而产生的不同的电压变化就可以计 算出风向的角度或者方向了。 风速传感器 风速传感器是一 种可以连续测量风速和风量(风量 =风速 x 横截面积)大小 的常见传感器。 风速传感器大体上分为机械式(主要有螺 旋桨式、风杯式)风速传感器、热风式风速传感器、皮托管 风速传感器和基于声学原理的超声波风速传感器。 螺 旋桨式风速传感器工作原理 我们知道电扇由电动机带动 风扇叶片旋转, 在叶片前后产生一个压力差, 推动气流流动。 螺旋浆式风速计的工作原理恰好与此相反,对准气流的叶片 系统受到风压的作用,产生一定的扭力矩使叶片系统旋转。 通常螺旋桨式速传感器通过一组三叶或四叶螺旋桨绕水平 轴旋转来测量风速,螺旋桨一般装在一个风标的前部,使其 旋转平面始终正对风的来向, 它的转速正比于风速。 风 杯式风速传感器工作原理 风杯式风速传感器,是一种十分 常见的风速传感器,最早由英国鲁宾孙发明。感应部分是由 三个或四个圆锥形或半球形的空杯组成。空心杯壳固定在互 成 120 °的三叉星形支架上或互成 90°的十字形支架上,杯 的凹面顺着一个方向排列,整个横臂架则固定在一根垂直的 旋转轴上。 当风从左方吹来时,风杯 1 与风向平行,风对 风杯 1 的压力在最直于风杯轴方向上的分力近似为零。风杯 2与3同风向成 60 度角相交,对风杯 2而言,其凹面迎着风, 承受的风压最大 ;风杯 3其凸面迎风, 风的绕流作用使其所受 风压比风杯 2 小,由于风杯 2 与风杯 3 在垂直于风杯轴方向 上的压力差,而使风杯开始顺时针方向旋转,风速越大,起 始的压力差越大,产生的加速度越大,风杯转动越快。 风 杯开始转动后,由于杯 2 顺着风的方向转动,受风的压力相 对减小,而杯 3 迎着风以同样的速度转动,所受风压相对增 大,风压差不断减小,经过一段时间后(风速不变时) ,作 用在三个风杯上的分压差为零时,风杯就变作匀速转动。这 样根据风杯的转速(每秒钟转的圈数)就可以确定风速的大 小。 当风杯转动时,带动同轴的多齿截光盘或磁棒转动, 通过电路得到与风杯转速成正比的脉冲信号,该脉冲信号由 计数器计数,经换算后就能得出实际风速值。目前新型转杯 风速表均是采用三杯的,并且锥形杯的性能比半球形的好 , 当风速增加时转杯能迅速增加转速,以适应气流速度,风速 减小时,由于惯性影响,转速却不能立即下降,旋转式风速 表在阵性风里指示的风速一般是偏高的成为过高效应(产生 的平均误差约为 10%) 热式风速传感器工作原理 热式 风速传感器以热丝 (钨丝或铂丝 ) 或是以热膜 (铂或铬制成薄 膜) 为探头 ,裸露在被测空气,并将它接入惠斯顿电桥,通过 惠斯顿电桥的电阻或电流的平衡关系,检测出被测截面空气 的流速。热膜式风速传感器的热膜外涂有极薄 的石英膜绝 缘层,以便和流体绝缘,并可防止污染,可在带有颗粒的气 流中工作,其强度比金属热线丝高。 当空气温度稳定不变 时,热丝上的耗电功率等于热丝在空气中瞬时耗去的热量。 热丝电阻随温度而变化,热线的电阻和热线温度在通常温度 范围(0〜300 C )之内,表现为线性关系。放热系数与气流 速度有关,流速越大,对应的放热系数也越大,即散热快; 流速小,则散热慢。 热式风速传感器所测气流速度是电流 与电阻的函数。将电流 (或电阻 ) 保持不变,所测气流速度仅 与电阻 (或电流 ) 一一对应。 热线式风速传感器有恒流与恒 温两种设计电路。恒温式热线风速传感器较为常用。恒温法 原理是测量过程中保持热丝温度恒定,使电桥平衡,此时热 丝电阻保持不变,气流速度只是电流的单值函数,根据已知 的气流速度与电流的关系可求得通过末端装置的气流速度。 恒流式热线风速传感器在测量过程中保持流经热丝的电流 值不变。当电流值不变时,气流速度仅仅与热丝电阻有关。 根据已知的气流速度与热丝电阻的关系可求得通过风速传 感器的气流速度。 热线式风速传感器可测量脉动风速。恒 流式风速传感器热惯性较大,恒温式风速传感器的热惯性相 对较小,具有较高的速度响应。热线式风速传感器的测量精 度均不很高, 使用时要注意温度补偿。 皮托管风速传 感器工作原理 皮托管,又名“空速管” ,“风速管”,是测 量气流总压和静压以确定气流速度的一种管状装置,由法国
H.皮托发明而得名。 用实验方法直接测量气流的速度比较 困难,但气流的压力则可以用测压计方便地测出。它主要是 用来测量飞机速度的,同时还兼具其他多种功能。因此,可 用皮托管测量压力,再应用伯努利定理算出气流的速度。皮 托管由一个圆头的双层套管组成(见图) ,外套管直径为 D, 在圆头中心 O 处开一与内套管相连的总压孔, 联接测压计的 一头,孔的直径为0.3〜0.6D。在外套管侧表面距 O约3〜8D 的 C 处沿周向均匀地开一排与外管壁垂直的静压孔, 联接测 压计另一头,将皮托管安放在欲测速度的定常气流中,使管 轴与气流的方向一致, 管子前缘对着来流。 当气流接近 O 点 处,其流速逐渐减低, 流至 O 点滞止为零。 所以 O 点测出的 是总压P。其次,由于管子很细,C点距O点充分远,因此 C 点处的速度和压力已经基本上恢复到同来流速度 V 和压力 P 相等的数值 ,因而在 C 点测出的是静压。 对于低速流动 (流体 可近似地认为是不可压缩的) ,由伯努利定理得确定流速的公 式为: 根据测压计测出的总压和静压差 P-P,以及流体的 密度p ,可以按照式(1)求出气流的速度。 超声波风速
传感器工作原理 超声波风速传感器的工作原理是利用超 声波时差法来实现风速的测量。由于声音在空气中的传播速 度,会和风向上的气流速度叠加。假如超声波的传播方向与 风向相同,那么它的速度会加快;反之,若超声波的传播方 向若与风向相反,那么它的速度会变慢。所以,在固定的检 测条件下,超声波在空气中传播的速度可以和风速函数对 应。 通过计算即可得到精确的风速和风向。由于声波在空 气中传播时,它的速度受温度的影响很大;风速传感器检测 两个通道上的两个相反方向,因此温度对声波速度产生的影 响可以忽略不计。 超声波风速传感器它具有重量轻、没有 任何移动部件、坚固耐用的特点, 而且不需维护和现场校 准,能同时输出风速和风向。 客户可根据需要选择风速单位、 输出频率及输出格式。 也可根据需要选择加热装置 (在冰冷环 境下推荐使用 )或模拟输出。 可以与电脑、 数据采集器或其它 具有 RS485 或模拟输出相符合的采集设备连用。如果需要, 也可以多台组成一个网络进行使用。 超声波风速风向仪是 一种较为先进的测量风速风向的仪器。 由于它很好地克服 了机械式风速风向仪固有的缺陷, 因而能全天候地、长久 地正常工作,越来越广泛地得到使用。它将是机械式风速仪 的强有力替代品。 超声波风速传感器特点: 1、采用声波相 位补偿技术,精度更高; 2、采用随机误差识别技术,大风 下也可保证测量的低离散误差,使输出更平稳; 3、针对细 雨,浓雾天气的测量补偿技术,具有更强的环境适应力; 4、 数字滤波技术,抗电磁干扰能力更强; 5、无启动风速限制, 零风速工作,适合室内微风的测量,无角度限制 (360°全方 位),同时获得风速、风向的数据; 6、测量精度高 ;性能稳定 ; 低功耗不需校准; 7、结构坚固,仪器抗腐蚀性强,在安装 和使用时无需担心损坏; 8、设计灵活,轻巧,携带轻便, 安装、拆卸容易; 9、信号接入方便,同时提供数字和模拟 两种信号;10、不需维护和现场校准, 真正的0〜359° 工 作 (无死角 )。 风向风速传感器的应用 风向传感器和风速 传感器虽然是两种完全独立的传感器,但大多数情况下,这 两种传感器是整合在同一测量设备中,通过综合处理数据信 息,共同发挥作用的。 风向风速传感器在气象领域的应 用 在气象领域,通常需要对许多种自然现象进行观察,如 风速与气象的变化,当然还有风向的变化,对于风向的测量 工作,现在基本是使用风向仪或者风向传感器设备来解决这 个问题。 地面风向变化的测量:在沙漠、高原地区的风沙 治理工作中,通常人们需要注意气流流动的速度与风向的变 化,这样可以掌握到更多的气象数据,一边制定更完善的治 理方案,所以在整个过程中用到风向传感器这种气象设备。 海洋风暴预警:可以说海洋气象预警系统是风向传感器在气 象领域重要应用之一,它为海洋气象预警系统提供的风向变 化数据,是预测台风
