技术数据 SMC30

列表: 技术数据

机柜安装式编码器模块 SMC30

6SL3055-0AA00-5CAx 名称 单位 值

电子电源

电压

电流 (无测量系统)

电流 (有测量系统)

SSI 波特率

损耗功率

VDC

ADC

ADC

kHz

W

V

A

A

kHz

W

DC 24 (20.4 – 28.8)

≤ 0.20

≤ 0.35

100 - 250

≤ 10

测量系统电源

电压

电流

V编码器

A编码器

V

A

DC 5 V (带或不带遥感)1) 或者 VDC - 1 V

0.35

可分析的编码器频率 f编码器 kHz ≤ 500

PE/接地连接 在带有 M4/1.8Nm 螺丝的外壳上 重量 kg 0.45

(订货号

6SL3055-0AA00-5CA2 )

0.8

(订货号

6SL3055-0AA00-5CA0, 6SL3055-0AA00-5CA1)

防护方式 IP20 或 IPXXB

1) 仅在 X520 上带遥感

列表: 可连接的测量系统详述

参数 名称 阈值 最小 最大 单位

高信号电平

(TTL 在 X520 或 X521/X531 上双极性)1) UHdiff 2 5 V

低信号电平

(TTL 在 X520 或 X521/X531 上双极性)1) ULdiff -5 -2 V 高信号电平

(HTL 单极性) UH4) 高 17 VCC

V

低 10 VCC V

低信号电平

(HTL 单极性) UH4) 高 0 7 V

低 0 2 V

高信号电平

(HTL 双极性)2) UHdiff 3 VCC V

低信号电平

(HTL 双极性)2) ULdiff - VCC -3 V

高信号电平

(SSI 在 X520 或 X521/X531 上双极性)1)3） UHdiff 2 5 V

低信号电平

(SSI 在 X520 或 X521/X531 上双极性)1)3） ULdiff -5 -2 V

信号频率 fS - 500 kHz

脉冲沿间隔 tmin 100 - ns

零脉冲无效时间

(在 A=B=高电平之前和之后) tLo 500 (tALo-BHi - tHi)/2 5) ns

零脉冲有效时间(当 A=B=高电平时和之后) tHi 500 tALo-BHi - 2*tLo 5) ns

1) 符合 RS422 标准的其他信号电平

2) 单个信号的绝对电平在测量系统的 0 V 和 VCC 之间变动。

3) 自订货号 6SL3055-0AA00-5CA1 和固件版本 2.4 起

4) 自订货号 6SL3055-0AA00-5CA2 和固件版本 2.5 SP1 起，该值可以通过软件配置。 对于更旧的固件版本和小于 6SL3055-0AA00-5CA2 的订货号，阈值 “低” 有效。 5) tALo-BHi

不是指定值，而是信号 A 的下降沿和信号 B 下一个上升沿之间的时间间隔。

图片: 两个沿之间的信号 A 和 B 的信号走势： 脉冲编码器两个沿之间的时间

图片: 零脉冲到轨迹信号的位置

车削、铣削、 磨削和步冲 - 06/2009

合集下载

SMC滑台气缸MXQ8-30AS参考资料

SMC滑台气缸MXQ8-30AS参考资料

1

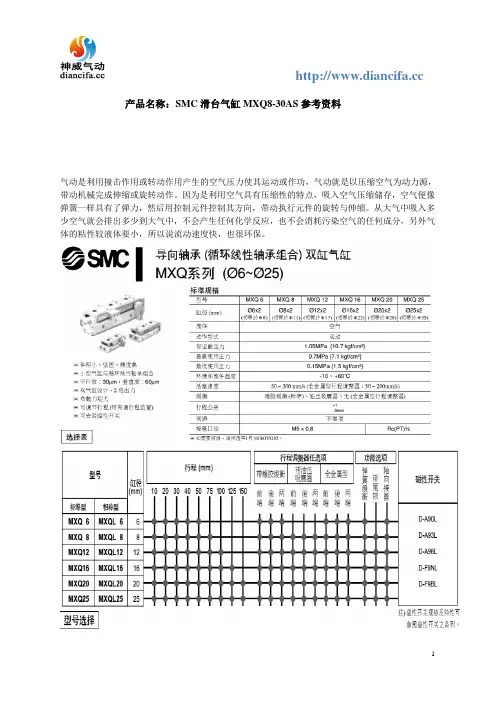

产品名称：SMC滑台气缸MXQ8-30AS参考资料
