SMC材料参数

  • 格式：doc
  • 大小：243.00 KB
  • 文档页数：3

SMC绝缘板是由不饱和聚酯玻璃纤维增强片状模塑料经模压成型的各种颜色的板状制品。

特性与用途 具有较高的机械强度、阻燃性、耐漏电性好；耐电弧、介电强度及耐电压高；吸水率低、尺寸稳定、翘曲度小等特点。该产品主要应用于高、中、低压开关柜的各种绝缘隔板.

技术参数：

序号 项目名称 单位 指标值

SMC—0 SMC—1 SMC-2

1 密度 g/cm3 1。70~1。90 1。70~1。90 1.70～1。95

2 吸水性 mg ≤15 ≤15 ≤20

3 模塑收缩率 ％ ≤0。05 ≤0.15 ≤0。25

4 热变形温度（A法) ℃ ≥240 ≥240 ≥220

5 长期耐热性温度指数 － ≥155 ≥155 ≥140

6 耐电弧 S ≥180 ≥180 ≥150

7 冲击强度（简支梁、无缺口) KS/m2 ≥90 ≥60 ≥50

8 弯曲强度 MPa ≥170 ≥160 ≥140

9 绝缘电阻 常态 Ω ≥1×1013 ≥1×1013 ≥1×1012

浸水24h ≥1×1012 ≥1×1012 ≥1×1010

10 介电强度（90℃变压器油中） MV/m ≥12 ≥12 ≥10

11 耐漏电起痕指数 V ≥600 ≥600 ≥600

12 阻燃性 级 FV0 FV0 FV1

13 相对介电常数(1MHz） － ≤4.5 ≤4.5 -

14 介质损耗因数（1MHz） － ≤0.015 ≤0。015 —

15 空气中耐压1min KV 见附表

16 翘曲度 mm 见附表

合集下载

装配式SMC给水箱安装图及规格技术参数表

装配式SMC给水箱安装图及规格技术参数表

装配式SMC给水箱安装图及规格技术参数表

发布时间：2011/1/28 14:20:38 新闻来源：本站原创 浏览次数：534

问：装配式SMC给水箱应该怎么设计安装呢？

答：装配式SMC给水箱具有重量轻、无锈蚀、不渗漏、水质好、使用范围广、使用寿命长、保温性能好，外形美观、安装方便、清洗维修简便、适应性强等特点，是作为公共生活用、消防用水和工业用水贮水设施的理想产品。是工矿企业、民用住宅等公共供水系统不可缺少的组成部分。其设计安装方法如下：

注：1、图中所示接管位置可按水箱单板，接管示意图进行调整.

2、水箱调整结构经抗震计算并加装限位器。

注：水箱重量为含型刚底架总重量

装配式SMC给水箱选用表（一）

装配式SMC给水箱选用表（二）

装配式SMC给水选用表（三）

注：1、装配式SMC给水箱单板型号为MT-SB-XxY-Z其中（X为单板长度m，Y为单板狂度m，Z为单板厚度mm），表中各种板型省略“MT-SB-”.

2、本配板原则适用于普通类型200m³以下的水箱。

装配式SMC给水箱板厚度表

注：1、不同厚度水箱单板的选择见水箱配板原则表

2、水箱单板上接管位置如图所示，具体尺寸请于厂家来联系。

装配式SMC给水箱标准版图

技术说明：

1、型钢底架由140x60x8/GB707-88槽钢满焊而成，表面水平度误差小于±0.10mm/m。

2、底座中与水泥基础垂直方向的槽钢为主梁，应为整根槽钢。

3、底座的槽钢排布形式对应水箱底版排布方式，应保证每块单板四边都有槽钢支撑。

4、预埋件为200x200x10钢板与φ20x300螺纹钢件焊接而成。

装配式SMC给水箱基础及底架图

AB SMC-Flex 软启参数设置

AB SMC-Flex 软启参数设置

AB SMC-Flex 软启参数设置

参数序号 说明 设定值

16 线电压 （380V）

17 启动模式 （泵启动）

18 斜坡时间 （15S）

33 停机时间 （10S）

44 过载等级 （10）

46 电机满载电流 （139.7A） 此值为电机的额定电流

51 欠载等级F （80%）

53 欠载等级A （90%）

55 欠电压等级F （80%）

57 欠电压等级A （90%）

59 过电压等级F （120%）

61 过电压等级A （115%）

63 不平衡等级F （10%）

65 不平衡等级A （5%）

67 堵转等级F （400%）

69 堵转等级A （350%）

87 逻辑掩码 （32） DP通讯用

107 正常

108 报警触点

110 故障NC

DP通讯时

DP网络故障会使软启动器停止工作,要使网络故障不停机,则需要通过DP通讯将软启动器的9#,10#,参数设为3.

参数9#设置方法

通讯地址的四个字里面,依次写入下面四个值即可.

2009 5 0 3

2009代表参数9, 5表示DPI port5 , 0 not used ,3 hold last

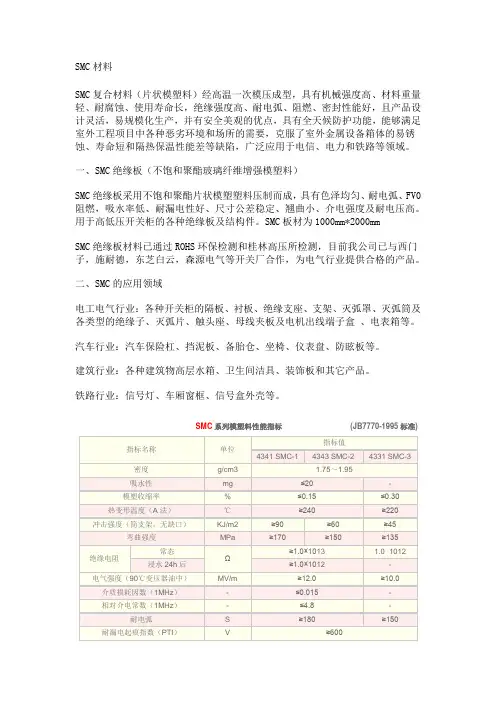

SMC材料介绍

SMC材料介绍

SMC材料

SMC复合材料（片状模塑料）经高温一次模压成型，具有机械强度高、材料重量轻、耐腐蚀、使用寿命长，绝缘强度高、耐电弧、阻燃、密封性能好，且产品设计灵活，易规模化生产，并有安全美观的优点，具有全天候防护功能，能够满足室外工程项目中各种恶劣环境和场所的需要，克服了室外金属设备箱体的易锈蚀、寿命短和隔热保温性能差等缺陷，广泛应用于电信、电力和铁路等领域。

一、SMC绝缘板（不饱和聚酯玻璃纤维增强模塑料）

SMC绝缘板采用不饱和聚酯片状模塑塑料压制而成，具有色泽均匀、耐电弧、FV0阻燃，吸水率低、耐漏电性好、尺寸公差稳定、翘曲小、介电强度及耐电压高。用于高低压开关柜的各种绝缘板及结构件。SMC板材为1000mm*2000mm

SMC绝缘板材料已通过ROHS环保检测和桂林高压所检测，目前我公司已与西门子，施耐德，东芝白云，森源电气等开关厂合作，为电气行业提供合格的产品。

二、SMC的应用领域

电工电气行业：各种开关柜的隔板、衬板、绝缘支座、支架、灭弧罩、灭弧筒及各类型的绝缘子、灭弧片、触头座、母线夹板及电机出线端子盒 、电表箱等。

汽车行业：汽车保险杠、挡泥板、备胎仓、坐椅、仪表盘、防眩板等。

建筑行业：各种建筑物高层水箱、卫生间洁具、装饰板和其它产品。

铁路行业：信号灯、车厢窗框、信号盒外壳等。

SMC系列模塑料性能指标 (JB7770-1995标准)

指标名称 单位 指标值

4341 SMC-1 4343 SMC-2 4331 SMC-3

密度 g/cm3 1.75～1.95

吸水性 mg ≤20 -

模塑收缩率 % ≤0.15 ≤0.30

热变形温度（A法） ℃ ≥240 ≥220

冲击强度（简支架，无缺口） KJ/m2 ≥90 ≥60 ≥45

弯曲强度 MPa ≥170 ≥150 ≥135

绝缘电阻 常态 Ω ≥1.0×1013 1.0×1012

浸水24h后 ≥1.0×1012 -

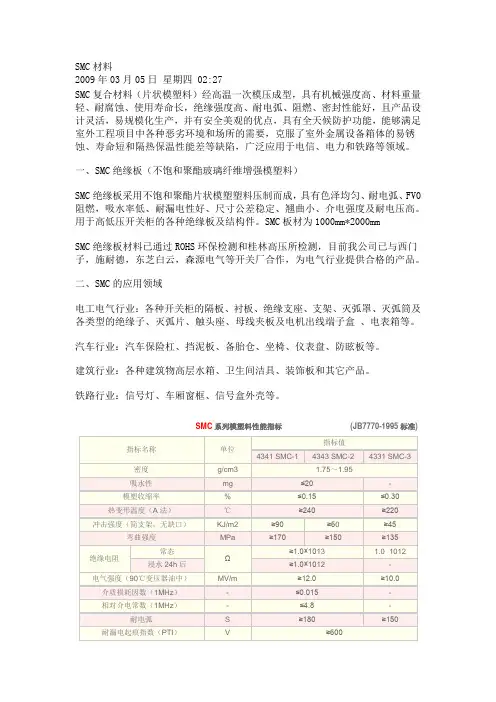

SMC材料

SMC材料

SMC材料

2009年03月05日 星期四 02:27

SMC复合材料（片状模塑料）经高温一次模压成型，具有机械强度高、材料重量轻、耐腐蚀、使用寿命长，绝缘强度高、耐电弧、阻燃、密封性能好，且产品设计灵活，易规模化生产，并有安全美观的优点，具有全天候防护功能，能够满足室外工程项目中各种恶劣环境和场所的需要，克服了室外金属设备箱体的易锈蚀、寿命短和隔热保温性能差等缺陷，广泛应用于电信、电力和铁路等领域。

一、SMC绝缘板（不饱和聚酯玻璃纤维增强模塑料）

SMC绝缘板采用不饱和聚酯片状模塑塑料压制而成，具有色泽均匀、耐电弧、FV0阻燃，吸水率低、耐漏电性好、尺寸公差稳定、翘曲小、介电强度及耐电压高。用于高低压开关柜的各种绝缘板及结构件。SMC板材为1000mm*2000mm

SMC绝缘板材料已通过ROHS环保检测和桂林高压所检测，目前我公司已与西门子，施耐德，东芝白云，森源电气等开关厂合作，为电气行业提供合格的产品。

二、SMC的应用领域

电工电气行业：各种开关柜的隔板、衬板、绝缘支座、支架、灭弧罩、灭弧筒及各类型的绝缘子、灭弧片、触头座、母线夹板及电机出线端子盒 、电表箱等。

汽车行业：汽车保险杠、挡泥板、备胎仓、坐椅、仪表盘、防眩板等。

建筑行业：各种建筑物高层水箱、卫生间洁具、装饰板和其它产品。

铁路行业：信号灯、车厢窗框、信号盒外壳等。

SMC系列模塑料性能指标 (JB7770-1995标准)

指标名称 单位 指标值

4341 SMC-1 4343 SMC-2 4331 SMC-3

密度 g/cm3 1.75～1.95

吸水性 mg ≤20 -

模塑收缩率 % ≤0.15 ≤0.30

热变形温度（A法） ℃ ≥240 ≥220

冲击强度（简支架，无缺口） KJ/m2 ≥90 ≥60 ≥45

弯曲强度 MPa ≥170 ≥150 ≥135

绝缘电阻 常态

Ω ≥1.0×1013 1.0×1012
