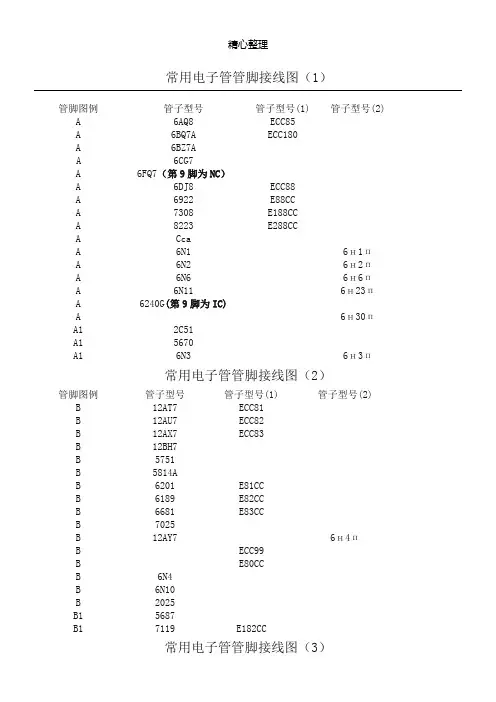

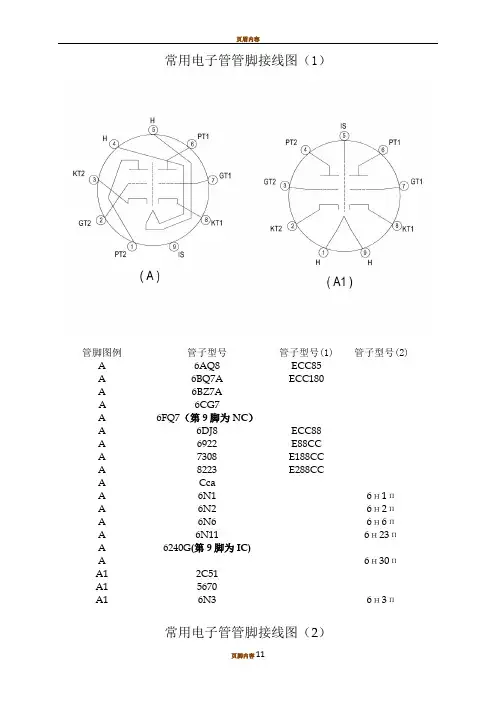

常用电子管管脚接线图1
管脚图例 管子型号 管子型号1 管子型号2
A 6AQ8 ECC85
A 6BQ7A ECC180
A 6BZ7A
A 6CG7
A 6FQ7第9脚为NC
A 6DJ8 ECC88
A 6922 E88CC
A 7308 E188CC
A 8223 E288CC
A Cca
A 6N1 6н1п
A 6N2 6н2п
A 6N6 6н6п
A 6N11 6н23п
A 6240G第9脚为IC
A 6н30п
A1 2C51
A1 5670
A1 6N3 6н3п
常用电子管管脚接线图2
管脚图例 管子型号 管子型号1 管子型号2
B 12AT7 ECC81
B 12AU7 ECC82
B 12AX7 ECC83
B 12BH7
B 5751
B 5814A
B 6201 E81CC
B 6189 E82CC
B 6681 E83CC
B 7025
B 12AY7 6н4п
B ECC99
B E80CC
B 6N4
B 6N10
B 2025
B1 5687
B1 7119 E182CC
常用电子管管脚接线图3
管脚图例 管子型号 管子型号1 管子型号2
C 6SL7GT
C 5691
C 6SN7GT
C 5692
C 6N8P 6н8с
C 6N9P 6н9с
C ECC33
C 6AS7G
C 6080
C 6N5P 6н5с
C 6N13P 6н13с
C 6BX7GT
C 6BL7GTA
D 6BQ5 EL84
D 7189
D 6P14 6п14п
常用电子管管脚接线图4
管脚图例 管子型号 管子型号1 管子型号2
E 6F6GT
E 6L6G
E 6L6GC
E 6V6GT
E 5881
E 6550A
E KT88第1脚为BC
E KT66
E 1614
E 7581A
E 6P3P 6п3с
E 6P6P 6п6с
E 6G-B8
F 2A3
F 2c4c
F 45
F 50
F 300B
F 4300B
常用电子管管脚接线图5
管脚图例 管子型号 管子型号1 管子型号2
G 211
G 845
H EL34 6CA7
常用电子管管脚接线图6
管脚图例 管子型号 管子型号1 管子型号2
I 7027A
K 7868
常用电子管管脚接线图7
管脚图例 管子型号 管子型号1 管子型号2
L 807
L FU-7 г-807
M 6AU6 EF94
M 6BA6 EF93
M 6BD6
M 6J4 6ж4п
M 6J5 6ж5п
常用电子管管脚接线图8
管脚图例 管子型号 管子型号1 管子型号2
M1 6AG5 EF96
M1 6AK5 EF95
M1 6BC5
M1 6J1 6ж1п
M1 6J3 6ж3п
N 6267 EF86
N 6J8 6ж32п
常用电子管管脚接线图9
管脚图例 管子型号 管子型号1 管子型号2
N1 6BX6 EF80
N1 6EJ7 EF184
O 6SJ7GT
O 5693
O 6J8P 6ж8с
常用电子管管脚接线图10
管脚图例 管子型号 管子型号1 管子型号2
P 5AR4 GZ34
P 5V4G
P 5Z4GT GZ30
P GZ32
P GZ33
P GZ37
P U54
P 5Z4P 5ц4с
Q 5U4G
Q 5U4GB
Q 5Z3P 5ц3с
常用电子管管脚接线图11
管脚图例 管子型号 管子型号1 管子型号2
R 5R4GY
R 5Y3GT
R 274B
R 5Z2P
S 5Z3
S 80
常用电子管管脚接线图12
管脚图例 管子型号 管子型号1 管子型号2
T 6CA4 EZ81
T EZ80
U 6X4 EZ90
常用电子管管脚接线图13
管脚图例 管子型号 管子型号1 管子型号2
U1 6Z4 6ц4п
V 7591
常用电子管管脚接线图14
管脚图例 管子型号 管子型号1 管子型号2
W 6AN8
X 6BL8 ECF80
X 6U8A ECF82
常用电子管管脚接线图15
管脚图例 管子型号 管子型号1 管子型号2
Y 7199
注：
F----灯丝 G----栅极 G1----控制栅 G2----帘栅极 G3----抑制栅极或集射屏 H----热丝 K----阴极 P----屏极
IC----管内没有电极连接的空脚,但管座上的焊片不能作中继连接端子用;
IS----管内屏蔽;
NC----管内没有电极连接的空脚,可作连接端子用;
BC----金属管腰,屏蔽用;
