第1课时磁场的描述磁场对电流的作用『必备知识要打牢』知识点一磁场、磁感应强度和磁通量[记一记]1．磁场磁体与磁体之间，磁体与通电导体之间，以及通电导体与通电导体之间的相互作用是通过磁场发生的。

2．磁感应强度(1)物理意义：描述磁场的强弱和方向。

(2)定义式：B＝FIL(通电导体垂直于磁场)。

(3)方向：小磁针静止时N极的指向。

3．磁通量(1)概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的面积S和B的乘积。

(2)公式：Φ＝BS。

(3)单位：1 Wb＝1T·m2。

[试一试]1．下列说法中正确的是()A．电荷在某处不受电场力的作用，则该处电场强度为零B．一小段通电导线在某处不受磁场力作用，则该处磁感应强度一定为零C．表征电场中某点电场的强弱，是把一个检验电荷放在该点时受到的电场力与检验电荷本身电荷量的比值D．表征磁场中某点磁场的强弱，是把一小段通电导线放在该点时受到的磁场力与该小段导体长度和电流乘积的比值知识点二磁感线和电流的磁场[想一想]如图8－1－1所示，一束带电粒子沿水平方向的虚线飞过小磁针上方，并与小磁针方向平行，能使小磁针N极转向读者，那么这束带电粒子可能是如何运动的？图8－1－1[提示]带电粒子沿水平方向的虚线飞过小磁针上方，并与小磁针方向平行，能使小磁针N极转向读者。

可知电流的磁场在小磁针所在处是垂直于纸面指向读者的。

依据安培定则可得，电流的方向水平向左。

因此，如果这束带电粒子是正离子，则向左飞行；如果是负离子，则向右飞行。

[记一记]1．磁感线(1)磁感线：在磁场中画出一些有方向的曲线，使曲线上各点的切线方向跟这点的磁感应强度方向一致。

(2)条形磁铁和蹄形磁铁的磁场磁感线分布，如图8－1－2所示。

图8－1－22.地磁场(1)地磁场的N极在地理南极附近，地磁场的S极在地理北极附近，磁感线分布如图8－1－3所示。

图8－1－3(2)地磁场B的水平分量(B x)总是从地理南极指向地理北极，而竖直分量(B y)，在南半球垂直地面向上，在北半球垂直地面向下。

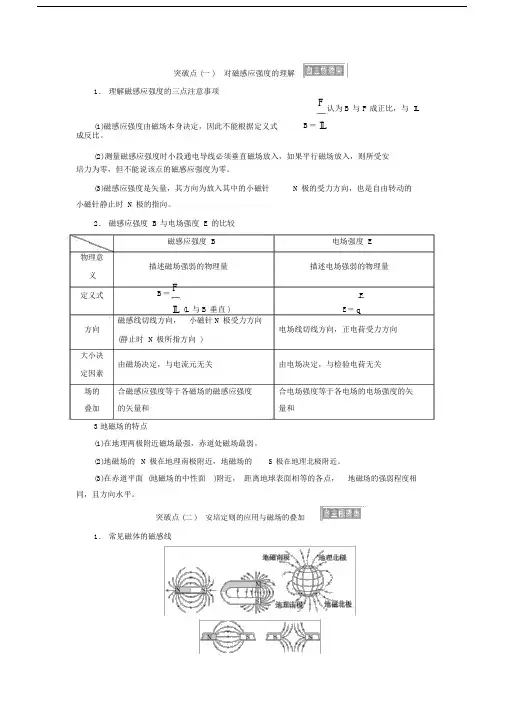

突破点 (一 ) 对磁感应强度的理解1．理解磁感应强度的三点注意事项(1)磁感应强度由磁场本身决定，因此不能根据定义式F认为 B 与 F 成正比，与 IL B＝IL成反比。

(2)测量磁感应强度时小段通电导线必须垂直磁场放入，如果平行磁场放入，则所受安培力为零，但不能说该点的磁感应强度为零。

(3)磁感应强度是矢量，其方向为放入其中的小磁针N 极的受力方向，也是自由转动的小磁针静止时 N 极的指向。

2．磁感应强度 B 与电场强度 E 的比较磁感应强度 B 电场强度 E物理意描述磁场强弱的物理量描述电场强弱的物理量义定义式B＝FF IL (L 与 B 垂直 ) E＝q方向磁感线切线方向，小磁针 N 极受力方向电场线切线方向，正电荷受力方向(静止时 N 极所指方向 )大小决定因素由磁场决定，与电流元无关由电场决定，与检验电荷无关场的合磁感应强度等于各磁场的磁感应强度合电场强度等于各电场的电场强度的矢叠加的矢量和量和3地磁场的特点(1)在地理两极附近磁场最强，赤道处磁场最弱。

(2)地磁场的N 极在地理南极附近，地磁场的S 极在地理北极附近。

(3)在赤道平面 (地磁场的中性面)附近，距离地球表面相等的各点，地磁场的强弱程度相同，且方向水平。

突破点 (二 )安培定则的应用与磁场的叠加1．常见磁体的磁感线2．电流的磁场及安培定则直线电流的磁场通电螺线管的磁场安培定则立体图横截面图两侧是 N 极和 S 极，与条形磁体无磁极，非匀强，距导特点的磁场类似，管内可看作匀强磁线越远处磁场越弱场，管外是非匀强磁场3．安培定则的应用环形电流的磁场两侧是 N 极和 S 极，圆环内侧，离导线越近，磁场越强；圆环外侧离圆环越远，磁场越弱在运用安培定则时应分清“因”和“果”，电流是“因”，磁场是“果”，既可以由“因”判断“果”，也可以由“果”追溯“因”。

原因 (电流方向 )结果(磁场方向)直线电流的磁场大拇指四指环形电流的磁场四指大拇指4．磁场的叠加磁感应强度为矢量，合成与分解遵循平行四边形定则。

高考物理导学案复习磁场九、磁场（1）【课题】磁场的根本概念【目标】1．掌握磁感应强度、磁感应线和磁通量的概念；2．会用安培定那么、磁感应线分析有关问题。

【导入】一、磁场：1、定义：存在于磁体和电流周围的一种特殊物质．2、根本性质：对放入其中的磁体或电流产生力的作用。

3、方向确实定：①小磁针：（规定）小磁针在磁场中某点N 极的受力方向（或小磁针静止时N极的指向）为该点的磁场方向。

②由磁感线的方向确定。

③由磁感应强度的方向确定．二、磁感线：1、定义：为形象描述磁场而引入的一族曲线，它是理想化的模型，实际是不存在的。

2、特点：①磁感线的疏密表示磁场强弱，磁感线上某点切线方向表示该点的磁场方向．②磁体外部的磁感线从N极指向S极，而磁体内部的磁感线从S极指向N极．电流的磁感线方向由安培定那么判定，磁感线是闭合曲线．③任意两条磁感线不相交，也不相切。

3、要掌握条形磁铁、蹄形磁铁、直线电流、环形电流、通电螺线管以及匀强磁场的磁感线分布情况及特点。

三．磁感应强度：1、定义：在磁场中垂直于磁场方向的通电导线，受到的磁场作用力F跟电流I和导线长度L的乘积IL的比值叫做通电导线所在处的磁感应强度。

（其理解可与电场强度类比）2、定义式：B=F/IL （L⊥B）；3、B是描述磁场的力的性质的物理量，与F、I、L无关．它是由磁场本身性质及空间位置决定的，单位：1T=1N/A.m4、直线电流的磁感应强度：四、磁通量1、定义：磁感应强度B与垂直磁场方向的面积S的乘积叫穿过这个面积的磁通量，ф= BS．单位：1Wb=1T.m2注意：如果面积S与B不垂直，如下图，应以B乘以在垂直磁场方向上的投影面积S，即ф＝BS’＝BScosα2、物理意义：穿过某一面积的磁感线条数．五、地磁场地球的磁场与条形磁体的磁场相似，其主要特点有：1、地磁场的N极在地球南极附近，S极在地球北极附近，磁感线分布如下图。

2、地磁场B的水平分量（Bx）总是从地球南极指向北极，而竖直分量（By，）那么南北相反，在南半球垂直地面向上，在北半球垂直地面向下。

磁 场专题一 磁场及描述磁场的基本概念重点难点突破一、理解“磁场方向”、“磁感应强度方向”、“小磁针静止时北极的指向”以及“磁感线切线方向”的关系它们的方向是一致的，只要知道其中任意一个方向，就等于知道了其他三个方向.二、正确理解磁感应强度1.磁感应强度是由比值法定义的，磁场中某位置的磁感应强度的大小及方向是客观存在的，由磁场本身的性质决定，与放入的通电导线的电流大小I 、导线长度L 无关，与通电导线是否受安培力无关，即使不放入通电导体，磁感应强度依然存在；2.必须准确理解定义式B ＝ILF 成立的条件是通电导线垂直．．于磁场放置.磁场的方向与安培力的方向垂直；3.磁感应强度是矢量，遵守矢量分解、合成的平行四边形定则.三、安培定则的应用1.判定直线电流形成的磁场方向：大拇指指电流方向，四指指磁场的环绕方向.2.判定环形电流(或通电螺线管)的磁场方向时，四指指电流方向，大拇指指环内中心轴线(或螺线管内部)的磁感线方向.典例精析1.对磁感应强度的理解【例1】以下说法正确的是( )A.电流元在磁场中受磁场力为F ，则B ＝IL F ，电流元所受磁场力F 的方向即为该点的磁场方向B.电流元在磁场中受磁场力为F ，则磁感应强度可能大于或等于IL F C.磁场中电流元受磁场力大的地方，磁感应强度一定大D.磁感应强度为零的地方，一小段通电直导线在该处一定不受磁场力【解析】判断磁感应强度的大小，需在电流元受力最大的前提下进行，且电流元受磁场力方向与该点磁场方向垂直，故A 错，B 对.电流元在磁场中所受磁场力与其放置的位置有关，电流元受力大的地方磁感应强度不一定大，故C 错.【答案】BD【思维提升】(1)准确理解公式B ＝ILF 成立的条件是B ⊥I ，即受力最大的前提是解题的关键；(2)准确理解磁感应强度的大小、方向是由磁场本身的性质决定的，不能说B 与F 成正比、与IL 的乘积成反比.【拓展1】一根导线长0.2 m ，通有3 A 的电流，垂直磁场放入磁场中某处受到的磁场力是6×10－2 N ，则该处的磁感应强度大小B 为 0.1 T ；如果该导线的长度和电流都减小一半，则该处的磁感应强度大小为 0.1 T.若把这根通电导线放入磁场中的另外一点，所受磁场力为12×10－2 N ，则该点磁感应强度大小为 ≥0.2 T. 【解析】通电导线垂直放入磁场中，由定义式得B ＝ILF ＝2.031062⨯⨯-T ＝0.1 T 某点的磁感应强度由磁场本身决定，故B ＝0.1 T 当通电导线在某处所受磁场力一定，将其垂直放入时，对应的B 最小.B min=ILF ＝2.0310122⨯⨯-T ＝0.2 T ，故B ′≥0.2 T 2.安培定则的应用【例2】当S 闭合时，在螺线管内部的一根小铁棒被磁化，右端为N极.试判断通电螺线管的极性和电源的极性，这时用绝缘线悬挂的小通电圆环将怎样运动(俯视)？【解析】小磁针(本题中为磁化后的软铁棒)静止时N 极的指向为该点的磁场方向，在螺线管内部磁感线由S 极到N 极，故螺线管内右端为N 极.再根据安培定则及等效法确定电源右端为负极，左端为正极，小通电圆环顺时针转动(同时靠近螺线管).【思维提升】明确磁场方向，小磁针N 极受力方向(或静止时N 极指向)、磁感线在该点的切线方向及磁感应强度B 的方向是同一个方向.明确磁感线在磁体外部是由N 极到S 极，在内部是由S 极到N 极的闭合曲线.【拓展2】弹簧秤下挂一条形磁棒，其中条形磁棒N 极的一部分位于未通电的螺线管内，如图所示.下列说法正确的是( AC )A.若将a 接电源正极，b 接负极，弹簧秤示数将减小B.若将a 接电源正极，b 接负极，弹簧秤示数将增大C.若将b 接电源正极，a 接负极，弹簧秤示数将增大D.若将b 接电源正极，a 接负极，弹簧秤示数将减小【解析】条形磁铁在本题中可以看做小磁针，当a 接电源正极时，条形磁铁的N 极方向与螺线管的磁感线方向相反，相互排斥，示数减小，A 对，B 错；同理C 对，D 错.3.安培定则与磁感应强度的矢量性【例3】如图所示，互相绝缘的三根无限长直导线的一部分ab 、cd 、ef 组成一个等边三角形.三根导线通过的电流大小相等，方向如图所示.O为三角形的中心，M 、N 分别为O 关于ab 、cd 的对称点.已知三电流形成的合磁场在O 点的磁感应强度的大小为B 1，在M 点的磁感应强度大小为B 2，此时合磁场在N 点的磁感应强度的大小为 .若撤去ef 中的电流，而ab 、cd 中电流不变，则N 点的磁感应强度大小为 .【解析】设每根电流线在O 点产生的磁感应强度大小为B 0，ef 、cd 在M 点产生的磁感应强度大小为B 0′，则在O 点有B 1＝B 0① 在M 点有B 2＝2B 0′＋B 0②在N 点有B N ＝B 0＝B 1撤去ef 中的电流后，在N 点有B N ′＝B 0＋B 0′ ③由①②③式解得BN ′＝221B B + 【答案】B 1；221B B + 【思维提升】直线电流的磁场方向由安培定则确定，直线电流的磁场强弱与电流I 的大小及位置有关，充分利用“对称性”是解本题的关键.【拓展3】三根平行的直导线，分别垂直地通过一个等腰直角三角形的三个顶点，如图所示，现使每条通电导线在斜边中点O 所产生的磁感应强度的大小为B .则该处的实际磁感应强度的大小和方向如何？【解析】根据安培定则，I1与I 3在O 点处产生的磁感应强度相同，I 2在O点处产生的磁感应强度的方向与B 1(B 3)相垂直.又知B 1、B 2、B 3的大小均为B ，根据矢量的运算可知O 处的实际磁感应强度的大小B 0＝B B B 5)2(22=+，方向三角形平面内与斜边夹角θ＝arctan 2，如图所示.易错门诊【例4】如图所示，电流从A 点分两路通过环形支路再汇合于B 点，已知两个支路的金属材料相同，但截面积不相同，上面部分的截面积较大，则环形中心O 处的磁感应强度方向是 ( )A.垂直于环面指向纸内B.垂直于环面指向纸外C.磁感应强度为零D.斜向纸内【错解】根据磁感应强度的矢量性，在O 点场强很有可能选择C 或D.【错因】对于两个支路的电流产生的磁场在O 点的磁场的大小没作认真分析，故选择C ，有时对方向的分析也不具体，所以容易选择D.【正解】两个支路在O 处的磁感应强度方向均在垂直于圆环方向上，但上面支路的电流大，在O 处的磁感应强度较大，故叠加后应为垂直于纸面向里，选择A.【答案】A【思维提升】认真审题，结合电路的结构特点，分析电流的大小关系，利用矢量合成原理分析O 处的磁感应强度方向.专题二 磁场对电流的作用重点难点突破一、判断通电导体(或磁体)在安培力作用下的运动的常用方法1.电流元受力分析法即把整段电流等效为很多直线电流元，先用左手定则判断出每小段电流元所受安培力的方向，从而判断出整段电流所受合力的方向，最后确定运动方向.2.特殊位置分析法把电流或磁铁转到一个便于分析的特殊位置(如转过90°)后再判断所受安培力的方向，从而确定运动方向.3.等效分析法环形电流可以等效成条形磁铁，条形磁铁也可以等效成环形电流，通电螺线管可等效成很多的环形电流.4.推论分析法(1)两直线电流相互平行时无转动趋势，方向相同时相互吸引，方向相反时相互排斥；(2)两直线电流不平行时有转动到相互平行且方向相同的趋势.5.转换研究对象法：因为电流之间，电流与磁体之间相互作用满足牛顿第三定律，这样定性分析磁体在电流磁场作用下如何运动的问题，可先分析电流在磁体磁场中所受的安培力，然后由牛顿第三定律来确定磁体所受的电流作用力，从而确定磁体所受合力及运动方向.二、安培力与力学知识的综合运用1.通电导体在磁场、重力场中的平衡与加速运动问题的处理方法和纯力学问题一样，无非是多了一个安培力.2.解决这类问题的关键(1)受力分析时安培力的方向千万不可跟着感觉走，牢记安培力方向既跟磁感应强度方向垂直又和电流方向垂直.(2)画出导体受力的平面图.做好这两点，剩下的问题就是纯力学问题了.典例精析1.通电导体在安培力作用下的运动【例1】如图所示，原来静止的圆形线圈通以逆时针方向的电流，当在其直径AB上靠近B点处放一根垂直于线圈平面的固定不动的长导线时(电流方向如图所示)，在磁场作用下线圈如何运动？【解析】用电流元分析法：如图(a)直导线周围的磁感线是一簇顺时针的同心圆，我们分别在线圈上找四段电流元A、B、C、D，电流元A、B段的电流与直导线产生的圆形磁场相切，不受安培力，电流元C和D用左手定则分析判断其受安培力方向为垂直纸面向里和垂直纸面向外.由此可以判断线圈将以AB为转轴从左向右看逆时针转动.用等效法分析：把通电线圈等效成放在O点N极指向纸外的小磁针；而通电直导线在O点产生的磁场是垂直于直径AB向上，所以小磁针指向纸外的N极向上转动，即从左向右看线圈将逆时针转动.用特殊位置分析法：设线圈转动90°到与直导线重合的位置(如图b)，直线电流左边的磁场向纸外，右边的磁场向纸里，再用左手定则分别判断线圈的左边和右边所受安培力方向均向左，即线圈将向左靠近直导线.用推论分析法：在线圈转到图(b)位置时，直导线左边的线圈电流向下，与直导线电流方向相反，则两者相互排斥，线圈左边受直导线作用方向向左.线圈在直导线右边部分的电流向上，与直导线电流方向相同，两者相互吸引，即直导线右边部分线圈受安培力方向也是向左的.所以可以判断整个线圈将向左运动.综上所述，线圈整个过程的运动情况是：在以直径AB为轴转动的同时向左平动.【思维提升】(1)在判断通电导体(磁体)在安培力作用下的运动时，通常采用“等效法”、“推论分析法”要比“电流元法”简单，根据需要可用“转换研究对象法”.(2)导体(磁体)受安培力作用下的运动，先要判定是参与“平动”还是“转动”，或者“转动”的同时还参与“平动”，再选择恰当的方法求解.【拓展1】如图所示，把轻质导线圈用绝缘细线悬挂在磁铁N极附近，磁铁的轴线穿过线圈的圆心，且垂直于线圈平面，当线圈中通入如图方向的电流后，判断线圈如何运动.【解析】解法一：电流元法首先将圆形线圈分成很多小段，每小段可看做一直线电流，取其中上、下两小段分析，其截面图和受安培力情况如图甲所示.根据对称性可知，线圈所受安培力的合力水平向左，故线圈向左运动.解法二：等效法将环形电流等效成一条形磁铁，如图乙所示，据异名磁极相吸引知，线圈将向左运动.同时，也可将左侧条形磁铁等效成一环形电流，根据结论“同向电流相吸引，异向电流相排斥”，亦可得到相同的答案.2.安培力与力学知识的综合运用【例2】在倾角为α的光滑斜面上置一通有电流I 、长为L 、质量为m 的导体棒，如图所示.(1)欲使棒静止在斜面上，外加匀强磁场的磁感应强度B 的最小值和方向；(2)欲使棒静止在斜面上且对斜面无压力，外加匀强磁场的磁感应强度的大小和方向；(3)若使棒静止在斜面上且要求B 垂直于L ，可外加磁场的方向范围.【解析】此题属于电磁学和静力学的综合题，研究对象为通电导体棒，所受的力有重力mg 、弹力F N 、安培力F ，属于三个共点力平衡问题.棒受到的重力mg ，方向竖直向下，弹力垂直于斜面，大小随安培力的变化而变化；安培力始终与磁场方向及电流方向垂直，大小随磁场方向不同而变.(1)由平衡条件可知：斜面的弹力和安培力的合力必与重力mg 等大、反向，故当安培力与弹力方向垂直即沿斜面向上时，安培力大小最小，由平衡条件知B ＝ILmg ，所以，由左手定则可知B 的方向应垂直于斜面向上.(2)棒静止在斜面上，且对斜面无压力，则棒只受两个力作用，即竖直向下的重力mg 和安培力F 作用，由平衡条件可知F ＝mg ，且安培力F 竖直向上，故B ＝ILmg ，由左手定则可知B 的方向水平向左.(3)此问的讨论只是问题的可能性，并没有具体研究满足平衡的定量关系，为了讨论问题的方便，建立如图所示的直角坐标系.欲使棒有可能平衡，安培力F 的方向需限定在mg 和F N 的反向延长线F 2和F 1之间.由图不难看出，F 的方向应包括F 2的方向，但不能包括F 1的方向，根据左手定则，B 与＋x 的夹角θ应满足α＜θ≤π【思维提升】本题属于共点力平衡的问题，所以处理的思路基本上和以往受力平衡处理思路相同，难度主要是在引入了安培力，最终要分析的是磁感应强度的方向问题，但只要准确分析了力的方向，那么磁感应强度的问题也就容易了.【例题精析】例1 如图11-6所示，条形磁铁放在水平桌面上，在其正中央的上方固定一根长直导线，导线与磁铁垂直，现给导线通以垂直纸面向里的电流。
