PCB部分快捷键

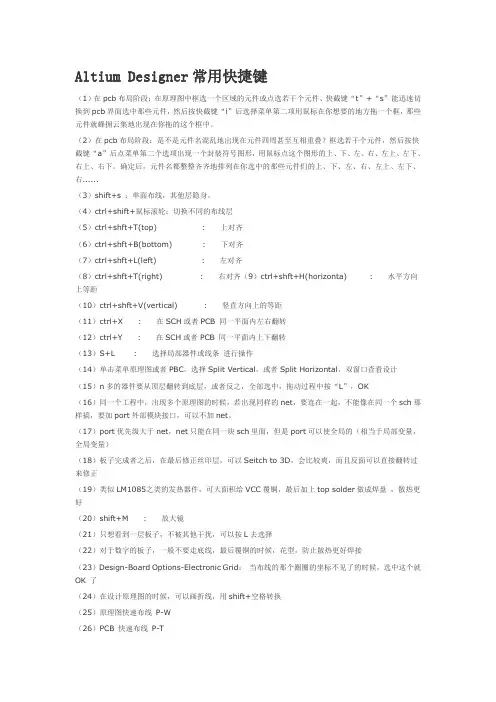

Altium Designer常用快捷键

（1）在pcb布局阶段：在原理图中框选一个区域的元件或点选若干个元件、快截键“t”+“s”能迅速切换到pcb界面选中那些元件，然后按快截键“i”后选择菜单第二项用鼠标在你想要的地方拖一个框，那些元件就蜂拥云集地出现在你拖的这个框中。

（2）在pcb布局阶段：是不是元件名混乱地出现在元件四周甚至互相重叠？框选若干个元件，然后按快截键“a”后点菜单第二个选项出现一个封装符号图形，用鼠标点这个图形的上、下、左、右、左上、左下、右上、右下。确定后，元件名都整整齐齐地排列在你选中的那些元件们的上、下、左、右、左上、左下、右......

（3）shift+s ：单面布线，其他层隐身。

（4）ctrl+shift+鼠标滚轮：切换不同的布线层

（5）ctrl+shft+T(top) : 上对齐

（6）ctrl+shft+B(bottom) : 下对齐

（7）ctrl+shft+L(left) : 左对齐

（8）ctrl+shft+T(right) : 右对齐（9）ctrl+shft+H(horizonta) : 水平方向上等距

（10）ctrl+shft+V(vertical) : 竖直方向上的等距

（11）ctrl+X : 在SCH或者PCB 同一平面内左右翻转

（12）ctrl+Y : 在SCH或者PCB 同一平面内上下翻转

（13）S+L : 选择局部器件或线条 进行操作

（14）单击菜单原理图或者PBC，选择Split Vertical，或者Split Horizontal，双窗口查看设计

（15）n多的器件要从顶层翻转到底层，或者反之，全部选中，拖动过程中按“L”，OK

（16）同一个工程中，出现多个原理图的时候，若出现同样的net，要连在一起，不能像在同一个sch那样搞，要加port外部模块接口，可以不加net。

（17）port优先级大于net，net只能在同一块sch里面，但是port可以使全局的（相当于局部变量，全局变量）

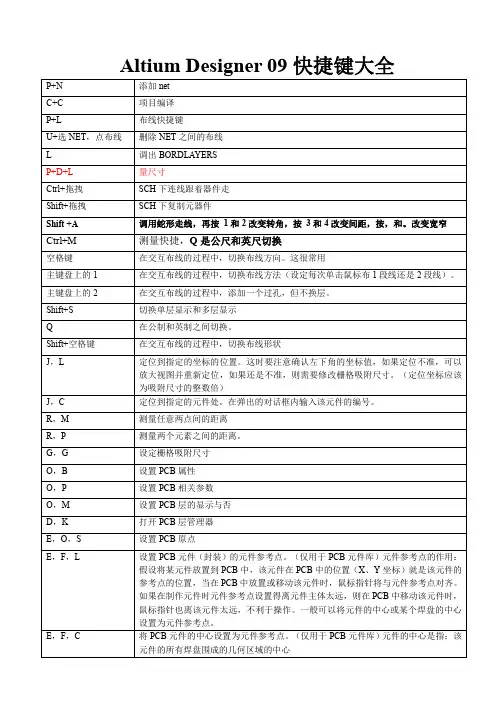

Altium Designer 09快捷键大全 P+N 添加net C+C 项目编译 P+L 布线快捷键 U+选NET，点布线 删除NET之间的布线 L 调出BORDLAYERS P+D+L 量尺寸 Ctrl+拖拽 SCH下连线跟着器件走 Shift+拖拽 SCH下复制元器件 Shift +A 调用蛇形走线，再按 1和2改变转角，按 3和4改变间距，按，和。改变宽窄 Ctrl+M 测量快捷，Q是公尺和英尺切换 空格键 在交互布线的过程中，切换布线方向。这很常用 主键盘上的1 在交互布线的过程中，切换布线方法（设定每次单击鼠标布1段线还是2段线）。 主键盘上的2 在交互布线的过程中，添加一个过孔，但不换层。 Shift+S 切换单层显示和多层显示 Q 在公制和英制之间切换。 Shift+空格键 在交互布线的过程中，切换布线形状 J，L 定位到指定的坐标的位置。这时要注意确认左下角的坐标值，如果定位不准，可以放大视图并重新定位，如果还是不准，则需要修改栅格吸附尺寸。（定位坐标应该为吸附尺寸的整数倍） J，C 定位到指定的元件处。在弹出的对话框内输入该元件的编号。 R，M 测量任意两点间的距离 R，P 测量两个元素之间的距离。 G，G 设定栅格吸附尺寸 O，B 设置PCB属性 O，P 设置PCB相关参数 O，M 设置PCB层的显示与否 D，K 打开PCB层管理器 E，O，S 设置PCB原点 E，F，L 设置PCB元件（封装）的元件参考点。（仅用于PCB元件库）元件参考点的作用：假设将某元件放置到PCB中，该元件在PCB中的位置（X、Y坐标）就是该元件的参考点的位置，当在PCB中放置或移动该元件时，鼠标指针将与元件参考点对齐。如果在制作元件时元件参考点设置得离元件主体太远，则在PCB中移动该元件时，鼠标指针也离该元件太远，不利于操作。一般可以将元件的中心或某个焊盘的中心设置为元件参考点。 E，F，C 将PCB元件的中心设置为元件参考点。（仅用于PCB元件库）元件的中心是指：该元件的所有焊盘围成的几何区域的中心

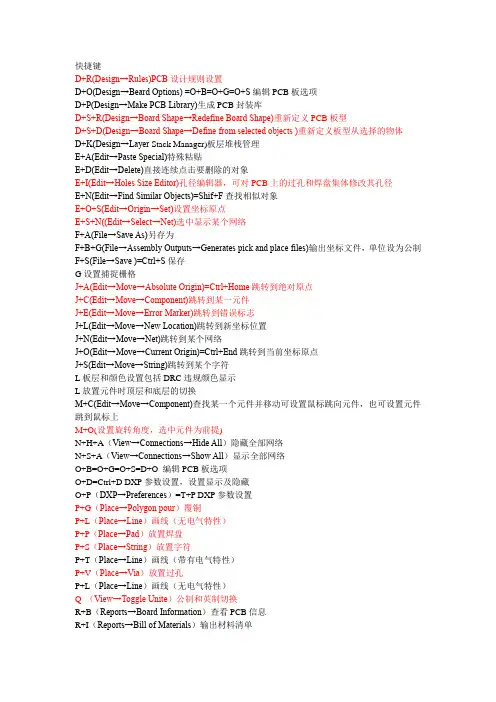

快捷键

D+R(Design→Rules)PCB设计规则设置

D+O(Design→Beard Options) =O+B=O+G=O+S编辑PCB板选项

D+P(Design→Make PCB Library)生成PCB封装库

D+S+R(Design→Board Shape→Redefine Board Shape)重新定义PCB板型

D+S+D(Design→Board Shape→Define from selected objects )重新定义板型从选择的物体

D+K(Design→Layer Stack Manager)板层堆栈管理

E+A(Edit→Paste Special)特殊粘贴

E+D(Edit→Delete)直接连续点击要删除的对象

E+I(Edit→Holes Size Editor)孔径编辑器，可对PCB上的过孔和焊盘集体修改其孔径

E+N(Edit→Find Similar Objects)=Shif+F查找相似对象

E+O+S(Edit→Origin→Set)设置坐标原点

E+S+N((Edit→Select→Net)选中显示某个网络

F+A(File→Save As)另存为

F+B+G(File→Assembly Outputs→Generates pick and place files)输出坐标文件，单位设为公制

F+S(File→Save )=Ctrl+S保存

G设置捕捉栅格

J+A(Edit→Move→Absolute Origin)=Ctrl+Home跳转到绝对原点

J+C(Edit→Move→Component)跳转到某一元件

J+E(Edit→Move→Error Marker)跳转到错误标志

J+L(Edit→Move→New Location)跳转到新坐标位置

J+N(Edit→Move→Net)跳转到某个网络

J+O(Edit→Move→Current Origin)=Ctrl+End跳转到当前坐标原点

一、PCB中常用快捷键

●R+L输出PCB中所有网络的布线长度

●Ctrl+左键点击对正在布的线完成自动布线连接

●M+G可更改铜的形状

●按P+T在布线状态下，按Shift+A可直接进行蛇线走线

●T+R对已布完的线进行蛇线布线

●E++M+C点击空白出可迅速找到PCB上想要的元件

●Backspace撤销正在布线的上一步操作

●切换布线层，可在布线过程中放置过孔

●Ctrl+Shift切换层并放置过孔

●F8/E+O+S设置圆心点

●M+I翻转选中的元件

●P+T布线

●T+E补泪滴

●P+G铺铜

●S+Y单层选择线

●E+B选择进行复制

●Ctrl+O打开文件夹/文档

●Ctrl+P打印设置

●Esc从当前步骤退出

●Shift+鼠标滚轮向左/向右移动

●V+D查看文档

●V+F查看适合放置的对象

●V+B查看反面布局

●X+A取消全部的选择

●E+D删除对象

●Shift+R切换三种布线模式(忽略,避开或推挤其他信号线)

●Shift+E触发电气格点开/关

●Shift+C取消高亮

●Ctrl+G弹出捕捉格点对话框

●Ctrl+M测量距离

●Ctrl+HPCB下选取某个网络的布线,便于删除同一网络的布线

●R+M测量任意两点间的距离

●Q快速切换单位(公制/英制)

●Shist+右键旋转查看3D视图

●选中+空格旋转元器件

●P+L画线

●P+N放置网络标

●Shift+S切换单层显示和多层显示

●Shift+空格键在交互布线的过程中，切换布线形状

●Shift+M局部放大功能

●shift+w切换布线宽度

●shift+v切换过孔●shift+ctrl+空格/shift+空格切换布线形式

●Ctrl+Shift+L,R,T,B,H,V选择两个及以上的器件时，左对齐、右对齐、上对齐、下对齐、水平对齐、垂直对齐

●D+O原理图文档选项设置

●G切换格点

●空格90度翻转/切换布线

●2/32D/3D来回切换

●Ctrl+shift+滚轮层切换

●左键+X/Y左右/上下翻转

●P+W原理图连线
