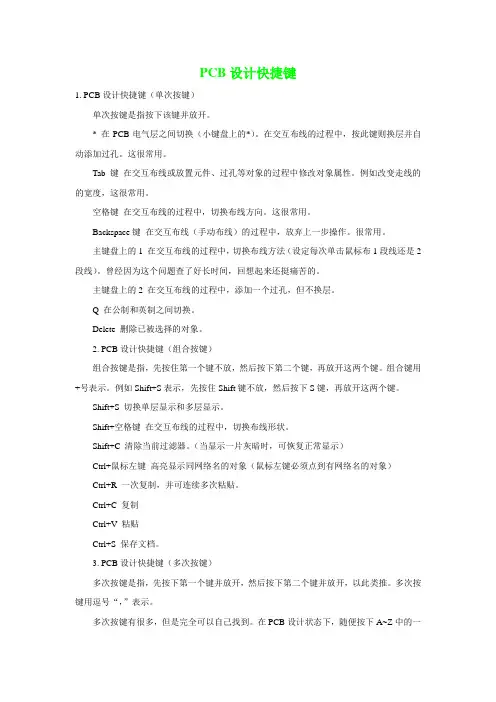

PCB设计常用快捷键
Protel DXP提供了三种导线延伸模式，用于横/竖的切换；
用于水平/垂直/45度及任意角度的切换；
放置元件时，按X键，实现水平翻转；按Y实现上下翻转；
CTRL+Q 打开选择记忆器窗口，可快速选择记忆器中民存储的元件；
TAB——启动浮动图件的属性窗口
PGUP——放大窗口显示比例
PGDN——缩小窗口显示比例
HOME——以光标位置为中心，刷新屏幕
END——刷新屏幕
ENTER——选取或启动
ESC——放弃或取消
F1——启动在线帮助窗口
DEL——删除点取的元件（1个）
CTRL+DEL——删除选取的元件（2个或2个以上）
X+A——取消所有被选取图件的选取状态
X——将浮动图件左右翻转
Y——将浮动图件上下翻转
SPACE——将浮动图件旋转90度
CTRL+ins——将选取图件复制到编辑区里
SHIFT+ins——将剪贴板里的图件贴到编辑区里
SHIFT+del——将选取图件剪切放入剪贴板里
ALT+backspace——恢复前一次的操作
CTRL+backspace——取消前一次的恢复
CTRL+G——跳转到指定的位置
CTRL+F——寻找指定的文字
ALT+F4——关闭protel
SPACEBAR——绘制导线，直线或总线时，改变走线模式
V+D——缩放视图，以显示整张电路图
V+F——缩放视图，以显示所有电路部件
BACKSPACE——放置导线或多边形时，删除最末一个顶点
DELETE——放置导线或多边形时，删除最末一个顶点
CTRL+TAB——在打开的各个设计文件文档之间切换
ALT+TAB——在打开的各个应用程序之间切换
A——弹出edit\align子菜单
B——弹出view\toolbars子菜单
E——弹出edit菜单
F——弹出file菜单
H——弹出help菜单
J——弹出edit\jump菜单
L——弹出Board Layers&Colors子菜单
M——弹出edit\move子菜单 O——弹出options菜单
P——弹出place菜单
R——弹出reports菜单
S——弹出edit\select子菜单
T——弹出tools菜单
V——弹出view菜单
W——弹出window菜单
X——弹出edit\deselect菜单
Z——弹出zoom菜单
左箭头——光标左移1个电气栅格
SHIFT+左箭头——光标左移10个电气栅格
右箭头——光标右移1个电气栅格
SHIFT+右箭头——光标右移10个电气栅格
上箭头——光标上移1个电气栅格
SHIFT+上箭头——光标上移10个电气栅格
下箭头——光标下移1个电气栅格
SHIFT+下箭头——光标下移10个电气栅格
CTRL+1——以零件原来的尺寸的大小显示图纸
CTRL+2——以零件原来的尺寸的200%显示图纸
CTRL+4——以零件原来的尺寸的400%显示图纸
CTRL+5——以零件原来的尺寸的50%显示图纸
CTRL+f——查找指定字符
CTRL+g——查找替换字符
CTRL+b——将选定对象以下边缘为基准，底部对齐
CTRL+t——将选定对象以上边缘为基准，顶部对齐
CTRL+l——将选定对象以左边缘为基准，靠左对齐
CTRL+r——将选定对象以右边缘为基准，靠右对齐
CTRL+h——将选定对象以左右边缘的中心线为基准，水平居中排列
CTRL+v——将选定对象以上下边缘的中心线为基准，垂直居中排列
CTRL+SHIFT+h——将选定对象在左右边缘之间，水平均布
CTRL+SHIFT+v——将选定对象在上下边缘之间，垂直均布
F3——查找下一个匹配字符
SHIFT+f4——将打开的所有文档窗口平铺显示
SHIFT+f5——将打开的所有文档窗口层叠显示
SHIFT+单左鼠——选定单个对象
crtl+单左鼠，再释放crtl——拖动单个对象
SHIFT+CTRL+左鼠——移动单个对象
按CTRL后移动或拖动——移动对象时，不受电器格点限制
按alt后移动或拖动——移动对象时，保持垂直方向
按SHIFT+alt后移动或拖动——移动对象时，保持水平方向
/*******************************************/
1、 设计浏览器快捷键：
鼠标左击 选择鼠标位置的文档 鼠标双击 编辑鼠标位置的文档
鼠标右击 显示相关的弹出菜单
CTRL+F4 关闭当前文档
CTRL+Tab 循环切换所打开的文档
Alt+F4 关闭设计浏览器DXP
2、 原理图和PCB通用快捷键：
SHIFT 当自动平移时，快速平移
Y 放置元件时，上下翻转
X 放置元件时，左右翻转
SHIFT+↑↓←→ 箭头方向以十个网格为增量，移动光标
↑↓←→ 箭头方向以一个网格为增量，移动光标
SpaceBar 放弃屏幕刷新
Esc 退出当前命令
End 屏幕刷新
Home 以光标为中心刷新屏幕
PageDown,CTRL+鼠标滚轮 以光标为中心缩小画面
PageUp, CTRL+鼠标滚轮 以光标为中心防大画面
鼠标滚轮 上下移动画面
SHIFT+鼠标滚轮 动画面
CTRL+Z 撤销上一次操作
CTRL+Y 重复上一次操作
CTRL+A 选择全部
CTRL+S 保存当前文档
CTRL+C 复制
CTRL+X 剪切
CTRL+V 粘贴
CTRL+R 复制并重复粘贴选中的对象
Delete 删除
V+D 显示整个文档
V+F 显示所有对象
X+A 取消所有选中的对象
单击并按住鼠标右键 显示滑动小手并移动画面
点击鼠标左键 选择对象
点击鼠标右键 显示弹出菜单，或取消当前命令
右击鼠标并选择Find Similar 选择相同对象
点击鼠标左键并按住拖动 选择区域内部对象
点击并按住鼠标左键 选择光标所在的对象并移动
双击鼠标左键 编辑对象
SHIFT+点击鼠标左键 选择或取消选择
TAB 编辑正在放置对象的属性
SHIFT+C 清除当前过滤的对象
SHIFT+F 可选择与之相同的对象
Y 弹出快速查询菜单 F11 打开或关闭Inspector面板
F12 打开或关闭List面板
3、 原理图快捷键：
Alt 在水平和垂直线上限制对象移动
G 循环切换捕捉网格设置
空格键(Spacebar) 放置对象时旋转90度
空格键(Spacebar) 放置电线、总线、多边形线时激活开始/结束模式
SHIFT+空格键(Spacebar) 放置电线、总线、多边形线时切换放置模式
退格建(Backspace) 放置电线、总线、多边形线时删除最后一个拐角
点击并按住鼠标左键+Delete 删除所选中线的拐角
点击并按住鼠标左键+Insert 在选中的线处增加拐角
CTRL+点击并拖动鼠标左键 拖动选中的对象
4、 PCB快捷键：
SHIFT+R 切换三种布线模式
SHIFT+E 打开或关闭电气网格
CTRL+G 弹出捕获网格对话框
G 弹出捕获网格菜单
N 移动元件时隐藏网状线
L 镜像元件到另一布局层
退格键 在布铜线时删除最后一个拐角
SHIFT+空格键 在布铜线时切换拐角模式
空格键 布铜线时改变开始/结束模式
SHIFT+S 切换打开/关闭单层显示模式
O+D+D+Enter 选择草图显示模式
O+D+F+Enter 选择正常显示模式
O+D 显示/隐藏Prefences对话框
L 显示Board Layers对话框
CTRL+H 选择连接铜线
CTRL+SHIFT+Left-Click 打断线
+ 切换到下一层（数字键盘）
- 切换到上一层（数字键盘）
* 下一布线层（数字键盘）
M+V 移动分割平面层顶点
Alt 避开障碍物和忽略障碍物之间切换
CTRL 布线时临时不显示电气网格
CTRL+M 测量距离
SHIFT+空格键 顺时针旋转移动的对象
空格键 逆时针旋转移动的对象
Q 米制和英制之间的单位切换
