万用表的使用方法文字表达万用表是一种用来测试电路中各种参数的工具,包括电压、电流、电阻、电容、电感等。
它的使用方法非常简单,只要掌握了基本的操作步骤,就能够轻松地进行各种测试。
本文将详细介绍万用表的使用方法,帮助读者更好地掌握这项技能。
一、基本结构万用表是由表头和表笔组成的。
表头是测量电路中各种参数的主要部分,包括数字显示屏、旋钮、测量接口等。
表笔则是用来连接电路的部件,包括红色表笔和黑色表笔。
红色表笔通常用来连接正极,黑色表笔则用来连接负极。
二、电压测试电压测试是万用表最基本的功能之一。
首先,将旋钮拨到电压测试档位,并将红色表笔连接到电路的正极,黑色表笔连接到电路的负极。
然后,将表头插入电路中,读取数字显示屏上的电压值。
需要注意的是,在进行电压测试时,一定要先将旋钮拨到合适的档位,否则会导致测试失败或者损坏万用表。
三、电流测试电流测试是另一种常见的测试方式。
和电压测试类似,将旋钮拨到电流测试档位,并将红色表笔连接到电路的正极,黑色表笔连接到电路的负极。
此时,电流会通过万用表,读取数字显示屏上的电流值即可。
需要注意的是,在进行电流测试时,一定要保持电路通路畅通,否则会导致测试失败或者损坏万用表。
四、电阻测试电阻测试是万用表的另一个重要功能。
将旋钮拨到电阻测试档位,并将红色表笔和黑色表笔分别连接到电路的两端,此时万用表会通过电路中的电阻进行测试。
读取数字显示屏上的电阻值即可。
需要注意的是,在进行电阻测试时,一定要保持电路断路,否则会导致测试失败或者损坏万用表。
五、电容测试电容测试是万用表的另一个重要功能。
将旋钮拨到电容测试档位,并将红色表笔和黑色表笔分别连接到电容的两端,此时万用表会通过电容进行测试。
读取数字显示屏上的电容值即可。
需要注意的是,在进行电容测试时,一定要将电容放电,否则会导致测试失败或者损坏万用表。
六、电感测试电感测试是万用表的另一个重要功能。
将旋钮拨到电感测试档位,并将红色表笔和黑色表笔分别连接到电感的两端,此时万用表会通过电感进行测试。
MF500B 型万用表说明书MF500B 型万用电表是一种高灵敏度、多量限的携带整流系仪表。
该仪表共具有二十九个丈量量限,能分别丈量交直流电压、交直流电源、电阻,适宜于无线电、电讯及电工事业单位作一般丈量之用。
MF500 型万用表的外观如图 23 所示。
图 23 MF500B 型万用电表使用时,将红表笔接“+”,黑表笔接“*”。
具体使用方法如下:1.丈量交直流电压把转换开关拨到交直流电压档,量程开关拨到直流电压档或交流电压档。
直流电压有 2.5V,10V,50V,250V,500V 五个量程,交流电压有 10V,50V,250V,500V 四个量程。
在丈量未知电压时量程应选最大量程,然后逐渐减少到合适档位(使指针偏转刻度在 1/3 到 2/3 满刻度之间),以免烧坏万用表。
将表笔并联接于被测点,若为直流电压时,红表笔接“+”,黑表笔接“”,若正负极性接反,会造成指针损坏。
读相应的刻度线。
在使用万用表时应特别注意万用表表头标尺的刻度线,其中自上而下第一条是欧姆档刻度线,二条是电压、电流的共用刻度线,大部分万用表第三条是交流电压 10V 专用刻度线。
2.丈量电阻把转换开关拨到欧姆档,倍率开关拨到恰当的位置,把被测电阻接在表笔间,表头上的读数乘上倍率,就是所测电阻的阻值,使用万用表丈量电阻时,要注意调零。
3.丈量电流把转换开关拨到电流档,量程开关拨到直流电流档或交流电流档。
万用表的电压档和电流档的使用有许多相似之处,使用万用表测电流时将表笔串联在被测电路中。
以MF500型指针式万用表为例,介绍万用表的使用方法:(1)表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号,刻度线和数值。
符号A一V 一Ω暗示这只电表是可以丈量电流、电压和电阻的多用表。
表盘上印有多条刻度线,其中右端标有“Ω”的是电阻刻度线,其右端为零,左端为∞,刻度值分布是不均匀的。
符号“-”或“DC”暗示直流,“~”或“AC”暗示交流,“~”暗示交流和直流共用的刻度线。
MF500 型万用电表是一种高灵敏度、多量限的携带整流系仪表。
该仪表共具有二十九个测量量限,能分别测量交直流电压、交直流电源、电阻,适宜于无线电、电讯及电工事业单位作一般测量之用. MF500-B 型万用电表使用时,将红表笔接“+”,黑表笔接“*”。
具体使用方法:1.测量交直流电压把转换开关拨到交直流电压档,量程开关拨到直流电压档或交流电压档。
直流电压有 2.5V,10V,50V,250V,500V 五个量程,交流电压有10V,50V,250V,500V 四个量程。
在测量未知电压时量程应选最大量程,然后逐渐减少到合适档位(使指针偏转刻度在1/3 到2/3 满刻度之间),以免烧坏万用表。
将表笔并联接于被测点,若为直流电压时,红表笔接“+”,黑表笔接“-”,若正负极性接反,会造成指针损坏。
读相应的刻度线。
在使用万用表时应特别注意万用表表头标尺的刻度线,其中自上而下第一条是欧姆档刻度线,二条是电压、电流的共用刻度线,大部分万用表第三条是交流电压10V 专用刻度线。
2.测量电阻把转换开关拨到欧姆档,倍率开关拨到恰当的位置,把被测电阻接在表笔间,表头上的读数乘上倍率,就是所测电阻的阻值,使用万用表测量电阻时,要注意调零。
3.测量电流把转换开关拨到电流档,量程开关拨到直流电流档或交流电流档。
万用表的电压档和电流档的使用有许多相似之处,使用万用表测电流时将表笔串联在被测电路中。
以MF500型指针式万用表为例,介绍万用表的使用方法:(1)表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号,刻度线和数值。
符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线,其中右端标有“Ω”的是电阻刻度线,其右端为零,左端为∞,刻度值分布是不均匀的。
符号“-”或“DC”表示直流,“~”或“AC”表示交流,“~”表示交流和直流共用的刻度线。
刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
表头上还设有机械零位调整旋钮,位于表盘下部中间的位置,用以校正指针在左端指零位。
MF500-B 型万用表说明书MF500-B 型万用电表是一种高灵敏度、多量限的携带整流系仪表。
该仪表共具有二十九个测量量限,能分别测量交直流电压、交直流电源、电阻,适宜于无线电、电讯及电工事业单位作一般测量之用。
MF500 型万用表的外观如图 2-3 所示。
图 2-3 MF500-B 型万用电表使用时,将红表笔接“+”,黑表笔接“*”。
具体使用方法如下:1.测量交直流电压把转换开关拨到交直流电压档,量程开关拨到直流电压档或交流电压档。
直流电压有,10V,50V,250V,500V 五个量程,交流电压有 10V,50V,250V,500V 四个量程。
在测量未知电压时量程应选最大量程,然后逐渐减少到合适档位(使指针偏转刻度在 1/3 到 2/3 满刻度之间),以免烧坏万用表。
将表笔并联接于被测点,若为直流电压时,红表笔接“+”,黑表笔接“-”,若正负极性接反,会造成指针损坏。
读相应的刻度线。
在使用万用表时应特别注意万用表表头标尺的刻度线,其中自上而下第一条是欧姆档刻度线,二条是电压、电流的共用刻度线,大部分万用表第三条是交流电压 10V 专用刻度线。
2.测量电阻把转换开关拨到欧姆档,倍率开关拨到恰当的位置,把被测电阻接在表笔间,表头上的读数乘上倍率,就是所测电阻的阻值,使用万用表测量电阻时,要注意调零。
3.测量电流把转换开关拨到电流档,量程开关拨到直流电流档或交流电流档。
万用表的电压档和电流档的使用有许多相似之处,使用万用表测电流时将表笔串联在被测电路中。
以MF500型指针式万用表为例,介绍万用表的使用方法:(1)表头万用表的表头是灵敏电流计。
表头上的表盘印有多种符号,刻度线和数值。
符号A一V 一Ω表示这只电表是可以测量电流、电压和电阻的多用表。
表盘上印有多条刻度线,其中右端标有“Ω”的是电阻刻度线,其右端为零,左端为∞,刻度值分布是不均匀的。
符号“-”或“DC”表示直流,“~”或“AC”表示交流,“~”表示交流和直流共用的刻度线。

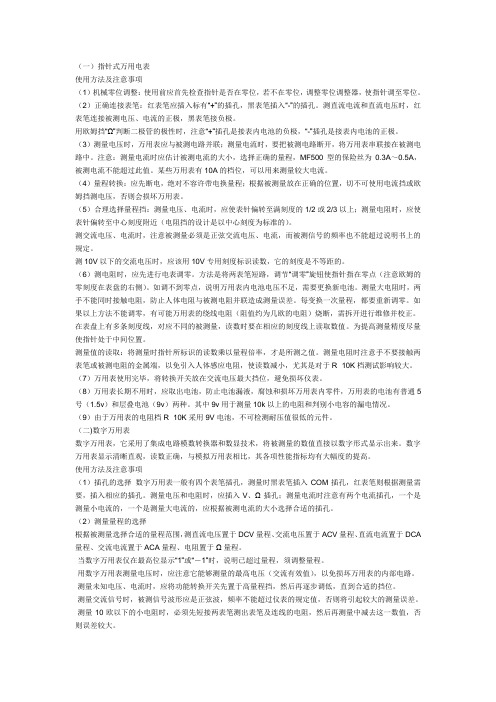

(一)指针式万用电表使用方法及注意事项(1)机械零位调整:使用前应首先检查指针是否在零位,若不在零位,调整零位调整器,使指针调至零位。
(2)正确连接表笔:红表笔应插入标有“+”的插孔,黑表笔插入“-”的插孔。
测直流电流和直流电压时,红表笔连接被测电压、电流的正极,黑表笔接负极。
用欧姆挡“Ω”判断二极管的极性时,注意“+”插孔是接表内电池的负极,“-”插孔是接表内电池的正极。
(3)测量电压时,万用表应与被测电路并联;测量电流时,要把被测电路断开,将万用表串联接在被测电路中。
注意:测量电流时应估计被测电流的大小,选择正确的量程,MF500型的保险丝为0.3A~0.5A,被测电流不能超过此值。
某些万用表有10A的档位,可以用来测量较大电流。
(4)量程转换:应先断电,绝对不容许带电换量程;根据被测量放在正确的位置,切不可使用电流挡或欧姆挡测电压,否则会损坏万用表。
(5)合理选择量程挡:测量电压、电流时,应使表针偏转至满刻度的1/2或2/3以上;测量电阻时,应使表针偏转至中心刻度附近(电阻挡的设计是以中心刻度为标准的)。
测交流电压、电流时,注意被测量必须是正弦交流电压、电流,而被测信号的频率也不能超过说明书上的规定。
测10V以下的交流电压时,应该用10V专用刻度标识读数,它的刻度是不等距的。
(6)测电阻时,应先进行电表调零。
方法是将两表笔短路,调节“调零”旋钮使指针指在零点(注意欧姆的零刻度在表盘的右侧)。
如调不到零点,说明万用表内电池电压不足,需要更换新电池。
测量大电阻时,两手不能同时接触电阻,防止人体电阻与被测电阻并联造成测量误差。
每变换一次量程,都要重新调零。
如果以上方法不能调零,有可能万用表的绕线电阻(阻值约为几欧的电阻)烧断,需拆开进行维修并校正。
在表盘上有多条刻度线,对应不同的被测量,读数时要在相应的刻度线上读取数值。
为提高测量精度尽量使指针处于中间位置。
测量值的读取:将测量时指针所标识的读数乘以量程倍率,才是所测之值。
万用表的使用方法万用表真的是用处太大了, 但是很多的朋友在上学期间应用的还算熟练,可是工作之后因为多年不碰,恐怕有些生疏了,所以这里附上方法及图解供大家温故,新手也可以来学习哦。
概念:万用表又叫多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。
1.交流电压测量:如图1最大量程为20V,也就是说你的输入电压不能超过,红表笔插入v/Ω孔,黑表笔插入com孔,这是表上显示的就是你所测量的交流电压值。
图1图2五个档是直流电压测量用的。
图2直流测量上面四个档上的数字代表这四个档所能流过的最大电流值,如图3。
图3这七个档是电阻值档,上面标志的是各档所能测量的最大阻值,如图4。
图4这个档是用来测量二极管的好坏和倒显得通断,如图5。
图5图6是测量电容值的档位,上面标示的也是各档所能测量的最大电容值。
图61.万用表的结构(500型)万用表由表头、测量电路及转换开关等三个主要部分组成。
(1)表头它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。
测电压时的内阻越大,其性能就越好。
表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。
第二条标有∽和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。
第四条标有dB,指示的是音频电平。
(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成。
数字万用表:一种多用途电子测量仪器,一般包含安培计、电压表、欧姆计等功能,有时也称为万用计、多用电表,或三用电表。
我们用数字万用表测量时需要明白其测量的原理,方法,从而理解性的记忆。
本文介绍了万用表用的最多的几种测量包括:电阻的测量;直流、交流电压的测量;直流、交流电流的测量;二极管的测量;三极管的测量。
2元件测量一、电压的测量:1、直流电压的测量:首先将黑表笔插进【com】孔,红表笔插进【V Ω】;2、把万用表上的旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程,【V-】表示直流电压档,【V~】表示交流电压档,【A】是电流档),接着把表笔接电源或电池两端;3、保持接触稳定。
数值可以直接从显示屏上读取,若显示为【1】,则表明量程太小,那么就要加大量程后再测量工业电器。
如果在数值左边出现【-】,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极;4、交流电压的测量:表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档【V~】处所需的量程即可。
交流电压无正负之分,测量方法跟前面相同。
无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分;二、电流的测量:1、直流电流的测量。
先将黑表笔插入【com】孔。
若测量大于200mA 的电流,则要将红表笔插入【10A】插孔并将旋钮打到直流【10A】档;若测量小于200mA的电流,则将红表笔插入【200mA】插孔,将旋钮打到直流200mA以内的合适量程。
调整好后,就可以测量了。
将万用表串进电路中,保持稳定,即可读数。
若显示为【1】,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表;2、交流电流的测量:测量方法与1相同,不过档位应该打到交流档位,电流测量完毕后应将红笔插回【VΩ】孔;三、电阻的测量:将表笔插进【com】和【VΩ】孔中,把旋钮打旋到【Ω】中所需的量程,用表笔接在电阻两端,测量中可以用一只手接触电阻,但不要把两只手同时接触电阻两端,这样会影响测量精确度。
万用表的使用方法教学1、正确使用万用表正确使用万用表,用前须熟悉表盘。
两个零位调节器,轻轻旋动调零位。
正确选择接线柱,红黑表笔插对孔。
转换开关旋拨档,档位选择要正确。
合理选择量程档,测量读数才精确。
看准量程刻度线,垂视表面读数准。
测量完毕拨表笔,开关旋于高压档。
表内电池常检查,变质会漏电解液。
用存仪表环境好,无振不潮磁场弱。
2、正确运用万用表的欧姆档正确运用欧姆档,应知应会有八项。
电池电压要富足,被测电路无电压。
选择合适倍率档,针指刻度尺中段。
每次更换倍率档,须重调节电阻零。
笔尖测点接触良,测物笔端手不碰。
测量电路线通断,千欧以上量程档。
判测二极管元件,倍率不同阻不同。
测量变压器绕组,手若碰触感麻电。
3、万用表测量电压时注意事项用万用表测电压,注意事项有八项。
清楚表内阻大小,一定要有人监护。
被测电路表并联,带电不能换量程。
测量直流电压时,搞清电路正负极。
测感抗电路电压,期间不能断电源。
测试千伏高电压,须用专用表笔线。
4、万用表测量直流电流的方法用万用表测电流,开关拨至毫安档,确定电路正负极,表计串联电路中。
选择较大量程档,减小对电路影响。
5、直流法判别三相电动机定子绕组的首尾端三相电动机绕组,首尾直流法判断。
万用表拨毫安档,直流电源干电池。
一相绕组接仪表,另相绕组触电池。
通电瞬间表针转,反转正极都是首。
若不反转换接线,余相绕组同法判。
6、剩磁法判别三相电动机定子绕组的首尾端运转过的电动机,首尾剩磁法判断。
三相绕组出线端,作好标记后并联。
万用表拨毫安档,跨接并联公共点。
慢慢转动电机轴,同时观看仪表针。
指针无明显摆动,三首三尾连一起。
指针向左右摆动,二首一尾并一端。
一相绕组调换头,再用同法来测辨。
直至表针不摆动,首尾分别并一端。
7、环流法判别三相电动机定子绕组的首尾端运转过的电动机,首尾环流法判断。
三相绕组出线端,互串接成三角形。
万用表拨毫安档,串接三相绕组中。
均匀盘转电机轴,同时观看仪表针。
指针基本不摆动,绕组首尾相连接。
图解指针式万用表MF-47的使用方法尽管现在的电子维修人员、工程师大量使用了数字万用表,但是指针式万用表还是有一定的市场,某些场合下指针式万用表有其独特的优势,下面就来图解指针式万用表MF-47的使用方法及注意事项。
一、指针式万用表MF-47功能介绍如下图万用表又被叫做多用表、三用表、复用表,是一种多功能、多量程的仪器,一般万用表可测量直流电流、直流电压、交流电压、电阻等。
是电工必备的仪表之一,也是电子维修中必备的测量工具。
二、指针万用表的结构(1)一指针万用表的表盘如上图所示,为万用表的表盘,通过转换开关的旋钮可改变指针万用表测量项目和测量的量程,测量值由表头指针指示读取。
通过调节机械调零旋钮可以使万用表指针在静止时处在左零位置,欧姆调零旋钮是在测量电阻时,用来使指针对准右零位,以保证测量数值的准确(2)指针万用表的表体上图所示为指针万用表表体,调节万用表功能旋钮可使万用表的挡位在电阻交流电压、直流电压、直流电流和三极管挡之间进行转换,红黑表笔插孔分别用来插红黑表笔。
欧姆挡调节旋钮用来给欧姆挡调零。
三极管插孔用来检测三极管的极性和放大系数。
三、万用表的使用方法1、用指针式万用表测量电阻,电阻测量方法如下:(1)首先进行机械调零,将表针调整到左零位置,如下图(2)将功能旋钮调到万用表的欧姆挡,并选择合适的量程(估计待电阻阻值,使测量结束后指针静止位置大致为表盘的盘中(3)对万用表进行精度校正,短接两表笔,然后调节欧姆挡调零旋钮,使万用表的指针指到零刻度,如下图。
(4)测量时应将两表笔分别接触待测电阻的两极(接触稳定)观察指针偏转情况。
如果指针太靠左那么需要换一个稍大的量程。
如果指针太靠右那么需要换一个稍小的量程。
直到指针落在表盘中部。
(因为表盘中部区域测量更精确)。
读取表针读数,然后将表针读数乘以所选择的量程倍数,如下图选用Rx100挡,指针指示33,则被测电阻值为100x33=3300欧=3.3千欧。
万能表的使用图解方法万能表的使用图解方法万用表又叫多用表、三用表、复用表,是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。
1(万用表的结构(500型)万用表由表头、测量电路及转换开关等三个主要部分组成。
(1)表头:它是一只高灵敏度的磁电式直流电流表,万用表的主要性能指标基本上取决于表头的性能。
表头的灵敏度是指表头指针满刻度偏转时流过表头的直流电流值,这个值越小,表头的灵敏度愈高。
测电压时的内阻越大,其性能就越好。
表头上有四条刻度线,它们的功能如下:第一条(从上到下)标有R或Ω,指示的是电阻值,转换开关在欧姆挡时,即读此条刻度线。
第二条标有?和VA,指示的是交、直流电压和直流电流值,当转换开关在交、直流电压或直流电流挡,量程在除交流10V以外的其它位置时,即读此条刻度线。
第三条标有10V,指示的是10V的交流电压值,当转换开关在交、直流电压挡,量程在交流10V时,即读此条刻度线。
第四条标有dB,指示的是音频电平。
(2)测量线路测量线路是用来把各种被测量转换到适合表头测量的微小直流电流的电路,它由电阻、半导体元件及电池组成它能将各种不同的被测量(如电流、电压、电阻等)、不同的量程,经过一系列的处理(如整流、分流、分压等)统一变成一定量限的微小直流电流送入表头进行测量。
(3)转换开关其作用是用来选择各种不同的测量线路,以满足不同种类和不同量程的测量要求。
转换开关一般有两个,分别标有不同的档位和量程。
2(符号含义(1)? 表示交直流(2) V,2.5KV 4000Ω/V 表示对于交流电压及2.5KV的直流电压挡,其灵敏度为4000Ω/V (3)A,V,Ω 表示可测量电流、电压及电阻(4)45,65,1000Hz 表示使用频率范围为1000 Hz以下,标准工频范围为45,65Hz (5)2000Ω/V DC 表示直流挡的灵敏度为2000Ω/V钳表和摇表盘上的符号与上述符号相似(其他因为符号格式不对不能全部写上『表示磁电系整流式有机械反作用力仪表『表示三级防外磁场『表示水平放置))) 3(万用表的使用(1)熟悉表盘上各符号的意义及各个旋钮和选择开关的主要作用。
万用表的使用方法及图解万用表(以105型为例)的表盘如右图所示。
通过转换开关的旋钮来改变测量项目和测量量程。
机械调零旋钮用来保持指针在静止处在左零位。
“Ω”调零旋钮是用来测量电阻时使指针对准右零位,以保证测量数值准确。
万用表的测量范围如下:直流电压:分5档—0-6V;0-30V;0-150V;0-300V;0-600V。
交流电压:分5档—0-6V;0-30V;0-150V;0-300V;0-600V ·直流电流:分3档—0-3mA;0-30mA;0-300mA。
电阻:分5档—R*1;R*10;R*100;R*1K;R*10K 测量电阻:--先将表棒搭在一起短路,使指针向右偏转转,随即调整“Ω”调零旋钮,使指针恰好指到0。
然后将两根表棒分别接触被测电阻(或电路)两端,读出指针在欧姆刻度线(第一条线)上的读数,再乘以该档标的数字,就是所测电阻的阻值。
例如用R*100挡测量电阻,指针指在80,则所测得的电阻值为80*100=8K。
由于“Ω”刻度线左部读数较密,难于看准,所以测量时应选择适当的欧姆档。
使指针在刻度线的中部或右部,这样读数比较清楚准确。
每次换档,都应重新将两根表棒短接,重新调整指针到零位,才能测准。
测量直流电压:--首先估计一下被测电压的大小,然后将转换开关拨至适当的V量程,将正表棒接被测电压“+”端,负表棒接被测量电压“-”端。
然后根据该挡量程数字与标直流符号“DC-”刻度线(第二条线)上的指针所指数字,来读出被测电压的大小。
如用V300伏档测量,可以直接读0-300的指示数值。
如用V30伏档测量,只须将刻度线上300这个数字去掉一个“0”,看成是30,再依次把200、100等数字看成是20、10既可直接读出指针指示数值。
例如用V6伏档测量直流电压,指针指在15,则所测得电压为1.5伏。
测量直流电流:--先估计一下被测电流的大小,然后将转换开关拨至合适的mA量程,再把万用表串接在电路中,如图所示。
数字万用表使用方法图解数字万用表相对来说,属于比较简单的测量仪器。
本篇,作者就教大家数字万用表的正确使用方法。
从数字万用表的电压、电阻、电流、二极管、三极管、MOS场效应管的测量等测量方法开始,让你更好的掌握万用表测量方法。
一、电压的测量1、直流电压的测量,如电池、随身听电源等。
首先将黑表笔插进“com”孔,红表笔插进“V Ω ”。
把旋钮选到比估计值大的量程(注意:表盘上的数值均为最大量程,“V-”表示直流电压档,“V~”表示交流电压档,“A”是电流档),接着把表笔接电源或电池两端;保持接触稳定。
数值可以直接从显示屏上读取,若显示为“1.”,则表明量程太小,那么就要加大量程后再测量工业电器。
如果在数值左边出现“-”,则表明表笔极性与实际电源极性相反,此时红表笔接的是负极。
2、交流电压的测量。
表笔插孔与直流电压的测量一样,不过应该将旋钮打到交流档“V~”处所需的量程即可。
交流电压无正负之分,测量方法跟前面相同。
无论测交流还是直流电压,都要注意人身安全,不要随便用手触摸表笔的金属部分。
二、电流的测量1、直流电流的测量。
先将黑表笔插入“COM”孔。
若测量大于200mA的电流,则要将红表笔插入“10A”插孔并将旋钮打到直流“10A”档;若测量小于200mA的电流,则将红表笔插入“200mA”插孔,将旋钮打到直流200mA以内的合适量程。
调整好后,就可以测量了。
将万用表串进电路中,保持稳定,即可读数。
若显示为“1.”,那么就要加大量程;如果在数值左边出现“-”,则表明电流从黑表笔流进万用表。
交流电流的测量。
测量方法与1相同,不过档位应该打到交流档位,电流测量完毕后应将红笔插回“VΩ”孔,若忘记这一步而直接测电压,哈哈!你的表或电源会在“一缕青烟中上云霄”--报废!三、电阻的测量将表笔插进“COM”和“VΩ”孔中,把旋钮打旋到“Ω”中所需的量程,用表笔接在电阻两端金属部位,测量中可以用手接触电阻,但不要把手同时接触电阻两端,这样会影响测量精确度的--人体是电阻很大但是有限大的导体。
指针万用表的使用方法指针式万用表是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数.下面就来看看它的使用方法是怎样的吧!指针式万用表使用方法说明:指针式万用表是业余维修人员使用时的首选。
另外我们在以后的内容中提供的测量方法和数据,也是以指针式万用表为准。
为此有必要介绍一下指针式万用表的使用方法,供需要了解此内容的读者参考。
万用表的使用方法万用表可以测量电阻、直流电压、交流电压和直流电流等物理量。
下面我们以U-20 型万用表为例说明万用表的使用方法(万用表面板见附图1)。
在测量电阻、电压、电流以前,应先检查表针是否在0 刻度的位置上;如不在0 的位置上,可调整表中心机械调零螺丝使表针指在 0 位置上。
表针调零后,再把两根表笔插在插孔中,红色表笔插在注有“ +”(读正)的插孔内,黑色表笔插在注有“ -”(读负)的插孔内。
另外还应检查一下电池是否接好(此表使用两节5 号电池)。
一、测量电阻的方法(1) 选挡:欧姆挡的标志是Ω,在Ω 挡的两条框线内有×1、×10、×100、×1k 四挡。
根据要测量的电阻数值选择合适的挡位,如我们要测量一下一只30kΩ 的电阻是否准确,就要选择×1k 挡(“ ×”是乘的意思),这样才能保证表针在测量时指在刻度线中间位置附近(刻度线中间的刻度清晰,测量误差也小),测量不知阻值的电阻,则要用各挡试一下,找出能使表针停在中间左右的挡位。
(2) 欧姆调零:选好挡以后,要先进行欧姆调零,即把两根表笔短路(测试表笔的铜头碰在一起),看指针是否指在第1 条刻度线(最上面一条刻度线)右边零的位置上,如不在零位上就应调整欧姆调零旋钮,使指针达到零位,若调欧姆调零旋钮调到头指针还调不到零,则说明电表内电池电压太低了,应更换新电池。
万用表的表笔接法
在使用万用表时,接法一般分为两种情况:直流电流(DC)
接法和交流电流(AC)接法。
1. 直流电流(DC)接法:
- 测量电压:将表笔的红表笔(表示正极)连接到待测电路
的正极,黑表笔(表示负极)连接到待测电路的负极;
- 测量电流:将表笔的红表笔(表示正极)连接到待测电路
的正极或者电流源的正极,黑表笔(表示负极)连接到待测电路的负极或者电流源的负极;
- 测量电阻:将表笔的红表笔和黑表笔分别连接到待测电阻
的两个端口。
2. 交流电流(AC)接法:
- 测量电压:与直流电流相同,将表笔的红表笔(表示正极)连接到待测电路的正极,黑表笔(表示负极)连接到待测电路的负极;
- 测量电流:将表笔的红表笔(表示正极)连接到待测电路
的正极或者电流源的正极,黑表笔(表示负极)连接到待测电路的负极或者电流源的负极;
- 测量电阻:将表笔的红表笔和黑表笔分别连接到待测电阻
的两个端口。
需要注意的是,在连接表笔之前,要先将万用表选择到正确的测量范围和测量功能(如电压、电流、电阻)上。
此外,还应注意电路的安全性,如确保电路处于断开状态、选择合适的测量档位等。
万用表表笔的接法
玩电子的伴侣肯定对万用表不生疏,万用表是我们测量电路中相关读数值的重要帮助工具。
假如是爱好者和入门的伴侣,也建议你们熟识一下万用表的用法。
假如是新手,推举使用不带量程的万用表,省事一些。
地线连接
万用表一般使用一黑一红两根表笔进行测量,表身上一般有4个接线孔。
一般习惯把黑色表笔接在参考地线上,也就是标有“COM”的接线孔。
测量电压等数值
假如我们想要测量电压(V)、电阻(Ω)、二极管或者电容,就把红色表笔接在黄色框框下面的接线孔上。
当然,这也不是肯定的,我只是依据图中所印的符号来讲的,由于图中4个符号分别表示电压、电阻、二极管和电容,并不是全部万用表都这样印字。
盼望大家能够举一反三。
测量的时候,只要把表笔扎在待测的两点之间就好了。
假如测二极管和电容,还要留意极性,黑表笔一般接负极。
测量电流值
假如要测量电流值的话,就要把红色表笔接在左侧两个接线孔上。
如上面的图中,假如测量电流的大小范围是mA级别的,就接在其次个
接线孔。
图中400mA FUSED的意思是,该档位保险丝承受的最大电流为400mA;假如电流更大的话,就要接在第一个接线孔。
图中10A FUSED的意思是,该档位保险丝承受的最大电流为10A。
另外,还要留意,在测量电流的时候,应当吧电流表串进电路中使用。
红表笔接电流流入端,黑表笔接电流流出端。
比如下面电路中,要测量流过R1的电流,就要想方法把R1的一端断开,断开的候的两端分别接到万用表的红表笔和黑表笔上。
