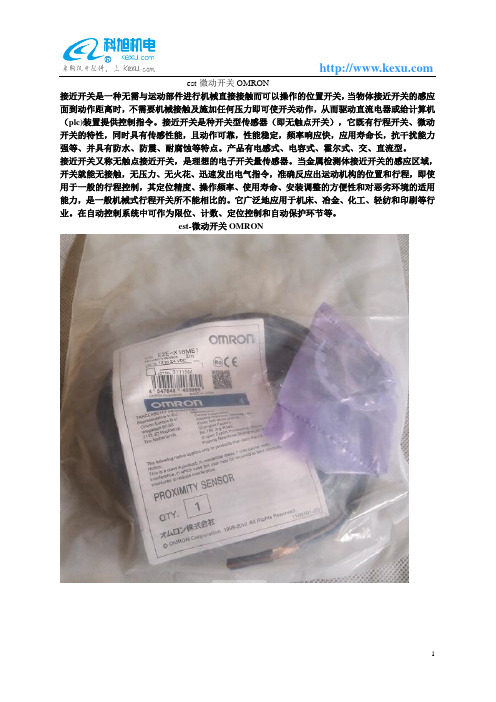

est-微动开关OMRON
接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc)装置提供控制指令。
接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。
产品有电感式、电容式、霍尔式、交、直流型。
接近开关又称无触点接近开关，是理想的电子开关量传感器。
当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。
它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。
在自动控制系统中可作为限位、计数、定位控制和自动保护环节等。
est-微动开关OMRON。
微动开关引脚尺寸标准摘要：一、微动开关的基本概念与结构二、微动开关的引脚功能与作用三、微动开关引脚尺寸标准四、微动开关在不同应用场景下的使用方法五、如何选择合适的微动开关尺寸正文：一、微动开关的基本概念与结构微动开关，又称为触动开关，是一种电气控制器件，主要用于控制电路的通断。
它由触点、电磁铁、弹簧、外壳等部分组成。
当外力作用于开关按钮时，触点会发生相应的移动，从而实现电路的接通或断开。
二、微动开关的引脚功能与作用微动开关的引脚主要有三个，分别是COM（公共端）、NC（常闭端）和NO（常开端）。
其中，COM端与电源或信号源相连，NO端与被控制设备的输入端相连，NC端则与NO端相反，用于控制设备的停止。
端：公共端，用于连接电源或信号源，起到汇集信号的作用。
2.NC端：常闭端，在没有外力作用时，开关处于闭合状态，当按钮被按下时，触点断开，实现电路的切断。
3.NO端：常开端，在没有外力作用时，开关处于断开状态，当按钮被按下时，触点接通，实现电路的通电。
三、微动开关引脚尺寸标准微动开关的引脚尺寸标准主要包括以下几个方面：1.引脚直径：一般为0.5mm至1.5mm，根据实际应用场景和电流大小选择合适的直径。
2.引脚长度：根据安装方式和接线需求来确定，通常为5mm至10mm。
3.引脚间距：一般为2.5mm至5mm，间距过小会导致接线时互相干扰，过大则可能导致接线不稳定。
四、微动开关在不同应用场景下的使用方法1.控制设备启动：将微动开关的NO端与被控制设备的输入端相连，当按钮被按下时，设备启动。
2.控制设备停止：将微动开关的NC端与被控制设备的输入端相连，当按钮被按下时，设备停止。
3.联动控制：将多个微动开关相互连接，实现多个设备的协同操作。
五、如何选择合适的微动开关尺寸1.根据电流大小选择引脚直径：电流越大，引脚直径越粗。
2.根据安装方式选择引脚长度：安装空间有限时，选择较短的引脚长度。
3.根据接线需求选择引脚间距：接线较密时，选择较小的引脚间距。
微动开关的特性
微动开关的特性
1、尺寸虽小但可开关大电流
一般情况下，关闭电子电路时，接点间会产生名为弧光的火花。
电流越大，越容易产生弧光，切换接点的速度越慢，弧光的持续时间越长，是导致接点劣化的因素。
而微动开关的速动机构能瞬间切换接点，因此弧光持续时间短，尺寸虽小，却可用于电流较大的电路。
2、高精度
微动开关即使反复进行打开/关闭操作也基本能在同一位置切换接点，因此位置检测误差小，适用于要求高精度的用途。
这也是具备速动机构的微动开关特有的优势。
3、耐久性
由于弧光持续时间短，接点受到的损伤也比较小，所以耐久性得到了。
EYBLXW-6/11CDLYBLXW-6/11DA2YBLXW-6/11W1YBLXW-6/11W2YBLXW-6/11W36N 6N 6N 2N 3N 2N 3N 2N 3N 6N 6N 2N 2N 2N1N 1N 1N 0.25N 0.35N 0.4N 0.4N 0.4N 0.4N 1N 1N ---2.5mm 2.5mm 1mm 4mm 2.5mm 5mm 2mm 5mm 2mm 3mm 3mm ---1.2mm 1.2mm 0.8mm 3mm 1.5mm2.4mm 1.5mm 2.4mm 1.5mm 1.2mm 1.2mm ---21.8±1.2mm 44±1.2mm 30±1mm 25±1mm 25±1mm 40±1.2mm 40±1.2mm 50±1.2mm 50±1.2mm 33.4±1.2mm 33.4±1.2mm ---操作方式型号(推荐采用)YBLXW-6/11YBLXW-6/11BZ YBLXW-6/11CA YBLXW-6/11DA YBLXW-6/11DA2YBLXW-6/11CG YBLXW-6/11DG YBLXW-6/11CL YBLXW-6/11DL YBLXW-6/11CDL YBLXW-6/11DDL YBLXW-6/11HL YBLXW-6/11ZL YBLXW-6/11W1YBLXW-6/11W2YBLXW-6/11W3替代型号(停止使用)元件面板安装柱塞型长按钮型短按钮Ⅰ型短按钮Ⅱ型长横模杆型短横模杆型长杆滚轮型长杆单向滚轮型短杆单向滚轮型横装滚轮型直装滚轮型短杆滚轮型万向式Ⅰ型万向式Ⅱ型万向式Ⅲ型-AZ/7310-AZ/7110-AZ/7100-AZ/7120-AZ/7140-AZ/7121-AZ/7141-AZ/7124-AZ/7144-AZ/7312-AZ/7311-AZ/7161-AZ/7166-AZ/7169-TZ/7310-TZ/7110-TZ/7100-TZ/7120-TZ/7140-TZ/7121-TZ/7141-TZ/7124-TZ/7144-TZ/7312-TZ/7311-TZ/7161-TZ/7166-TZ/7169-MN/5310-MN/5110-MN/5100-MN/5120-MN/5140-MN/5121-MN/5141-MN/5124-MN/5144-MN/5312-MN/5311-MN/5161-MN/5166-MN/5169-ZL/15G10-ZL/15G03-ZL/15G01-ZL/15G060-ZL/15G06-ZL/15G07-ZL/15G09-ZL/15G070-ZL/15G031-ZL/15G030-D4MC/5000-D4MC/1000-D4MC/1020-D4MC/2000-D4MC/2020-D4MC/3030-D4MC/5040-D4MC/5020YBLXW-6/11CA YBLXW-6/11DA YBLXW-6/11DA2YBLXW-6/11CG YBLXW-6/11DG YBLXW-6/11CL YBLXW-6/11DL YBLXW-6/11CDL YBLXW-6/11DDL YBLXW-6/11HL YBLXW-6/11ZL YBLXW-6/11W1YBLXW-6/11W2YBLXW-6/11W32.5mm 2.5mm 2.5mm 5mm 4mm 5mm 4mm 5mm 4mm 1.6mm 1.6mm 35°35°35°---36mm 32mm 51mm 47mm 57mm 55mm -----4外形及安装尺寸EYBLXW-6/11CGYBLXW-6/11CLYBLXW-6/11DGYBLXW-6/11HLYBLXW-6/11BZ70max21m a x1825.5±0.22×φ475max21m a x1825.5±0.2R=502×φ421m a x70max1825.5±0.22×φ421m a x75max1825.5±0.258m a xR=672×φ475max21m a x1870m a x25.5±0.2R=542×φ4YBLXW-6/11DDLYBLXW-6/11ZLYBLXW-6/11DLφ12.7×7.516.510R 48t=1O PF P首振角度最大90°动作方向不动作方向YBLXW-6/11YBLXW-6/11DA YBLXW-6/11CA5订货须知订货时须说明开关的全型号、名称和数量。
微动开关工作原理微动开关是一种常见的电子元器件，它在电路中起到连接或断开电路的作用。
它的工作原理是基于其内部的触点结构和外部施加的力，通过触点的开闭来控制电路的通断。
微动开关内部的结构主要由触点、弹片、固定座等组成。
触点是连接电路的关键部分，它通常由金属材料制成，具有良好的导电性能。
弹片是微动开关的核心部件，它是一个弯曲的金属片，具有一定的弹性。
固定座则用于固定弹片和触点，保证它们的相对位置和稳定性。
在正常情况下，微动开关的触点处于断开状态，电路不通。
当外部施加力使得微动开关的弹片发生弯曲时，触点会被弹片的弯曲力推动，从而闭合电路。
这时，电流可以从一个接点流入微动开关，经过触点，再从另一个接点流出，实现电路的通断控制。
微动开关在实际应用中具有很多优点。
首先，它的工作可靠性高，触点的接触面积大，接触电阻小，能够承受较大的电流和电压。
其次，微动开关的结构紧凑，体积小，便于安装和布线。
此外，微动开关还具有良好的耐磨性和防尘性能，适用于各种恶劣的环境条件。
微动开关的应用范围广泛。
在家电领域，微动开关常用于电源开关、电子秤、电饭煲等电器设备中，用于控制电路的通断。
在工业自动化领域，微动开关常用于机械设备的行程控制、安全门的监测等场景中，起到保护设备和人员安全的作用。
此外，微动开关还广泛应用于汽车、航空航天、医疗设备等领域。
需要注意的是，微动开关在使用过程中需要注意合理施加力，并避免外部震动或冲击造成误触发。
此外，微动开关的触点会因长时间使用而产生磨损，降低其导电性能，需要定期维护和更换。
微动开关是一种常见而重要的电子元器件，它通过触点的开闭来实现电路的通断控制。
它的工作原理基于内部的触点结构和外部施加的力，具有工作可靠性高、结构紧凑、耐磨性强等优点。
在家电、工业自动化、汽车等领域都有广泛的应用。
但是在使用过程中需要注意合理施加力以及定期维护和更换触点。
2-135技术参数外壳:塑料触头:纯银、并镀金开关元件:单断点转换触头开关系统:自摩擦、速动系统接线:焊接、镀金绝缘电压Ui:250VAC, 25 - 60Hz 恒电流Ith:1A工作电流:0.6A ( 220VAC )短路保护:4A(慢); 6A(快)工作温度:-30 ... +85℃机械寿命:≥106次操动力:约1.5牛顿最终位置:最大8牛顿复原力:至少0.25牛顿认证:CE, 3C 认证M600/601 微动开关此系列微动开关体积小，精确度高，特别适用于加工机械及其它精密仪器安装空间小的情况。
此系列开关有二种规格：短结构的M600-11-2和长结构、带固定螺纹M 5×0.5及六角螺母的M601-11-2。
二种类型的开关触头为单断点转换触头，接触为自摩擦过程。
含银触头和焊接处均镀金。
开关底座及盖子具有高度防止爬行电流特性。
开关行程图速动开关摩擦接触型号重量操动力(N)M600-11-20.5g 约1.5型号重量操动力(N)M601-11-2 1.6g约1.52-136M610-11-20 (焊接)M610-11-30 (插座连接)M610-11-60 (螺丝接线)此系列微动开关可作机械量和电信号的转换元件，广泛应用于控制和精密机械技术领域里。
开关的外形尺寸可在国际通用，符合DIN 标准。
开关的镀金接线端子嵌压进开关底座，底座的材料具有高的防爬行电流之特点，接线方式有螺丝、插头及焊接三种方式。
开关可通过其塑料滚珠直接、且多方向操动，开关的操动件种类多样，而且可随时更换。
开关里的弹簧为结实的不锈钢材料，具有寿命长的特点，其余部件均镀金，镀金的银触头和自摩擦接触机理确保可靠优异的电接触性能。
当在弱直流电压条件下时，可选择M610系列的镍－金触头微动开关(后缀为 AuNi),此型号开关特别适用于驱动小继电器(比如: 24VDC/100mA)。
此系列开关也可提供操动力小的(0.8N)型号，后缀-1006。
微动开关：微动开关使用注意事项你知道几条？微动开关（Micro Switch）是一种常见的电子开关，它具有灵敏的触发响应，可广泛应用于电子设备、交通工具、智能家居、机械设备和工业控制等领域。
但在使用微动开关时，需要注意一些事项，以免损坏设备或造成人身伤害。
以下是使用微动开关时需要注意的几点：1.控制电流和电压微动开关的类型有很多，控制电流和电压也各不相同。
因此，在使用微动开关时，一定要注意其允许的工作电流和电压范围，尽量避免过大电压和电流造成微动开关损坏。
同时，如果需要使用微动开关控制大功率设备，应选择符合要求的具有额外保护的微动开关。
2.安装和固定在微动开关的安装和固定过程中，一定要确保微动开关与周围的物体没有冲突，避免被外部物体碰撞或挤压而损坏。
在安装时，要保证微动开关的按钮或杆不受力，按钮或杆需要在需要时自由运动，以便保证正常的开关操作。
3.防止污染和腐蚀受到污染和腐蚀的微动开关容易受损。
因此，在微动开关使用过程中，要尽量避免与化学物品接触，并且要避免微动开关暴露在高温、潮湿或腐蚀性环境中。
如果需要使用在特殊环境中，请选择相应的材料特性的微动开关进行使用，以确保安全性和可靠性。
4.防止机械振动和冲击在瞬间开关压力过大的情况下，按钮或杆会产生意外的弹回或振动。
这样的振动和冲击可以对微动开关造成损害。
在使用微动开关时，需要尽量避免机械振动和冲击，或者使用震动和冲击强度测试后的专用微动开关。
综上所述，使用微动开关需要注意其允许的电流和电压范围，正确安装和固定微动开关，避免微动开关受到污染和腐蚀，以及避免机械振动和冲击。
只有注意了这些注意事项，才能保证微动开关可靠地工作，提高设备的使用寿命和安全性。
微动开关工作原理
微动开关是一种常用的电子元件，它能够在机械运动触发下产
生电信号。其工作原理主要基于其内部的触发结构。
微动开关内部通常有一个弹簧组件，该组件连接到一个可移动
的金属片（常称为触点片）。触点片通常位于微动开关的中央，
周围由固定的接触点环绕。当外部施加力或机械压力作用到开
关上时，触点片会被压缩或弯曲，从而使其与接触点之间建立
或断开电连接。
在触点片与接触点之间建立电连接时，电流可以通过开关进行
传导，闭合状态。相反，当触点片与接触点断开电连接时，电
流无法通过开关传导，断开状态。
微动开关适用于各种触发动作的场景，由于其机械可靠性和操
作方便性，广泛应用于电器、机械设备、电子设备等领域。
