KENWOODTHF6操作说明
- 格式:docx
- 大小:22.77 KB
- 文档页数:6
建伍TH-48A 双段手台操作手册第一个版本说明书一、扩频:打开机器背后的四个螺丝,见前面板有两根绿色的细电线,将W1拆除,即完成扩频。
二、频率显示范围(扩频后):136.000~ 173.995MHz RX340.000~ 399.995MHz RX400.000~ 469.995MHz RX TX800.000~949.9875MHz RX(800MHz最小步进为12.5)三、CPU复位:按下F键开机四、存储器复位(包括时钟):按下M键开机五、时钟的相关调节:按一下F键,再按9/CLOCK键,将显示时间。
在此基础上:按一下F键,再按1/PAG键,时钟的小时数闪动,用步进旋钮调节。
按M键再调节分钟数,完成后,再按M键保存。
按一下F键,再按4/GHI键,可调节自动开机时间。
按一下F键,再按7/SAVE键,可调节自动关机时间。
按一下F键,再按5/MSG.M键,可打开/关闭自动开机功能。
按一下F键,再按8/APO键,可打开/关闭自动关机功能。
按一下F键,再按6/L.OUT键,可打开/关闭自动开机后的响铃功能。
六、各频段之间的转换:1, 在400.000MHz至469.995MHz的基础上,按“BAND”键可以监听136.000MHz至173.995MHz2, 在400.000MHz至469.995MHz的基础上, 按F(功能键)1秒后,液晶屏上显示“F”闪动。
按一下“LOW”键显示出340.000(MHz),这时可以调整频率在340.000MHz至399.995MHz 之间监听。
3,在340.000MHz至399.995MHz的基础上重复2的步骤,显示器将出现从800.000MHz 至949.995MHz之间监听。
4,在800.000MHz949.995MHz的基础上重复2的步骤,显示器将恢复以前的400MHz之间。
七、频率模式与信道模式之间的转换:按VFO键进入频率模式,可直接从键盘上输入频率值,用步进旋钮微调频率。
KENWOOD FM TRIBANDER TH-F6 操作说明本款是建伍高端手持机型,全球第一款可接收短波单边带的手台简介:产品性能:超小型三频段手持机尺寸(宽x 高x 深): 约58 x 87 x 30mm 重量: 约250g(连PB-42L 锂电池)A 波段Tx / Rx 137-174, 216-260, 410-470MHzB 波段Rx全工作状态LSB / USB / CW / AM / FM400 个记忆信道+ 35 个特别功能记忆信道配用锂电池, 工作时间特长5W 射频功率输出游戏棒式控制, 选择功能菜单备有9600bps数据传输插座(外接话筒/ 扬声器插座) VOX 声音控制发射(免提功能)符合MIL-8100C / D / E 雨水, 温度, 震动, 冲击测试合格他的突出的特点是:1、使用本机锂电池输出5W 功率;2、使用了大容量电池,可长时间工作;3、在不同的频段或相同的业余频段,可以同时接收两个频率;4、可以在很宽的频率范围内使用SSB/CW 方式接收信号按键及控制说明基本操作萤幕基本按键功能介绍1. 输入操作频率: 按ENT 再按数字例: 欲输入请按ENT > 1 > 4 > 5 > MHz > 8 > 9 > 02. LOW 高低功率选择3. BAND 频带切换4. INFO 特殊记忆频道扫瞄(TH-F7E 无此功能)5. SQL 静噪音灵敏度6. BAL VHF / UHF 音量平衡7. TONE TONE / CTCSS / DCS 防干扰启动8. REV 正负差频反转9. MN>F 记忆频道名额显示转变为频率显示10. MHz 每次输入1MHz 调整功能键介绍:(按 F 键,再按其他键)1. F + LOW = BATT2. F + BAND = MODE3. F + DUAL = DUAL4. F + INFO = VISUAL 电池电力显示接收模式转换单双工显示接收状态强度显示5. F + SQL = VOX 声控发射6. F + BAL = PRI 优先监听扫瞄频道(需事前设定及在记忆模式中操作)7. F + TONE = 选择CTCSS/ DCS 组数8. F + REV = SHIFT 正负差频9. F + MHz = L. OUT 扫瞄略过此记忆频道10. F + FINE = STEP 频率间隔数值11. F + ENT = BELL 接收铃声12.按F键一秒以上锁定或解除按键锁定MNU功能设定介绍1. SCAN RESUME : 扫瞄方式2. M. GRP LINK : 将记忆频道分为8组後,选择其中数组连节3. MR METHOD : 记忆频道范围5. AUTO OFFSET : 自动差频6. OFF SET : 改变自动差频数值7. TUNE ENABLE : 频率微调功能8. TX INHIBIT: 发射锁定设定9. SP/MIC JACK : 改变插座的输出端功能10. DTMF STORE : 储存DTMF码11. DTMF SND : 传送DTMF码12. DTMF HOLD : 每输入DTMF码时,间隔两秒13. DTMF PAUSE : 传送DTMF码时之暂停时间14. DTMF LOCK : 直接利用按键之DTMF码功能启用或取消15. POWER-ON MSG : 开机问候语16. CONTRAST : 萤幕解析度17. BAT SAVER : 省电功能18. APO :自动关机时间19. KEY BEEP : 按键操作音20. VOXo nBUSY : 声控启动时,接收讯号时不能发射21. VOX GAIN : 声控启动时之灵敏度22. VOX DELAY : 声控启动时之延迟23. CALL KEY : CALL 键之功能改变24. 1750 HOLD : 1750 HZ 持续25. BEAT SHIFT : CPU 杂音消除26. BAR ANT : AM 天线启动27. LANGUAGE : 语言选择28. PACKET : 数据传送速度选择29. FM NARROW : FM 发射宽窄设定30. BATTREY : 充电电池或电池盒31. RESET : 重新设定MNU功能设定介绍记忆频道方式及操作1. 输入记忆频道:在VFO状态中,选择欲记忆之频率,按F键,再利用旋钮选择欲记忆之频道数,再按MR键即可完成.2. 清除记忆频道:在MR状态中选择欲清除记忆之频道,关机,按住MR不放再打开电源,再按MR确定清除.3. 输入记忆频道名称:在MR状态中选择欲输入名称之频道,按F键,再按9 ,利用旋钮输入文字,按一键完成•如果错误按MONI键清除输入.4. 输入CALL频道:在VFO状态中,选择欲记忆之CALL频率,按F键,再按MR键即可完成.5. 输入INFO频道:在VFO状态中,选择欲记忆之INFO频率,再利用旋钮选择预记忆之频道INFO 1-1 - 1-0 ,再按MR键即可完成.6. 清除记忆频道群组:关机,按住MHZ不放再打开电源,利用旋钮选择欲清除记忆频道之群组数,再按MR确定清除.其他1. F + MONI = ATT 接收讯号衰减2. FINE微调频率TH-F6菜单说明:I- SCAN RESUME (扫描方式设定)TIME :扫描到有信号的信道时暂停扫描,数秒钟后继续。
KENWOOD FM TRIBANDER TH-F6操作说明本款是建伍高端手持机型,全球第一款可接收短波单边带的手台简介:产品性能:超小型三频段手持机尺寸(宽x 高x 深): 约58 x 87 x 30mm 重量: 约250g (连PB-42L 锂电池)A 波段Tx / Rx 137-174, 216-260, 410-470MHzB 波段Rx 0.1-1300MHz 全工作状态LSB / USB / CW / AM / FM 400 个记忆信道+ 35 个特别功能记忆信道配用锂电池, 工作时间特长5W 射频功率输出游戏棒式控制, 选择功能菜单备有9600bps 数据传输插座(外接话筒/ 扬声器插座) VOX声音控制发射(免提功能)符合MIL-8100C / D / E 雨水, 温度, 震动, 冲击测试合格他的突出的特点是:1、使用本机锂电池输出5W 功率;2、使用了大容量电池,可长时间工作;3、在不同的频段或相同的业余频段,可以同时接收两个频率;4、可以在很宽的频率范围内使用SSB/CW 方式接收信号。
按鍵及控制說明iKJfc拆卸P1£陥昱乔馨®按童愷号时權色:充电対( -------------- :iwtti 0 ' II II III III II US)3楂[・]酸[MU ]完旋股定或[嘴〕復壺先甫甑苦功龍旗轉設定霹此按躍包插上下左右四個功融尺申(MMID 蹲調整音量方法詞整VOL 第畤毎堆加音*ESC key取悄改回復或畫新轄1按[SOL 1The Mirrerrt squelch |«vel appearsH R*444.000SQL SIIII ---记器豔盛g 定基本操作^144.000449.000選擇頻带VHF 或UHF 開始操作2■復上谨歩■■机A/Y he/s此A/T溜隸轟關黑體松脱► / (X ksy 堯威趣定時0 K調整SQUELCH 靜嗓音靈敏度MU K«/薩入功能設定横式打開第源1按性[* ] ( POWER )健打囂■遁 trariKfliver power ON螢幕E L 低功率幡式H高功事棟式□ 功篠講■少■・ 援收蛊虔从翌射功率LSB接牧樓式CTC1CS5 肪千樓聲*USB接收密式O靠射TMEDW 接收幅武DCSU 悝式防干就装・mm寛頷接按式+/ g 正負査躺AM接牧摸式R正資笨頻備持Q倍先扫帮祓收鸽督Fl«接收诫講威覆*紀憶播瞠進过VOXOfft^rwtr i x diApI 阳 抄陣式■慕□自動宓测IHlIIISmillHIIIIBEIBII;训旳刖| ELHLSBUSBCMAUDFINE VOX基本按鍵功能介紹1. 輸入操作頻率 : 按 ENT 再按數字例 : 欲輸入 145.890 請按 ENT > 1 > 4 > 5 > MHz > 8 > 9 > 0 2. LOW 高低功率選擇 3. BAND 頻帶切換4. INFO 特殊記憶頻道掃瞄 (TH-F7E 無此功能 )5. SQL 靜噪音靈敏度6. BAL VHF / UHF 音量平衡7. TONE TONE / CTCSS / DCS 防干擾啟動8. REV 正負差頻反轉9. MN>F 記憶頻道名額顯示轉變為頻率顯示 (需事前設定及在記憶模式中操作 ) 10. MHz 每次輸入 1MHz 調整功能鍵介紹 : (按 F 鍵,再按其他鍵 )電池電力顯示 接收模式轉換單雙工顯示 接收狀態強度顯示 聲控發射 優先監聽掃瞄頻道 選擇 CTCSS/ DCS 組數 正負差頻掃瞄略過此記憶頻道 頻率間隔數值 接收鈴聲 鎖定或解除按鍵鎖定MNU 功能設定介紹1. SCAN RESUME : 掃瞄方式2. M. GRP LINK : 將記憶頻道分為 8 組後,選擇其中數組連節3. MR METHOD : 記憶頻道範圍 5. AUTO OFFSET : 自動差頻 6. OFF SET : 改變自動差頻數值 7. TUNE ENABLE : 頻率微調功能 8. TX INHIBIT : 發射鎖定設定9. SP/MIC JACK : 改變插座的輸出端功能 10. DTMF STORE : 儲存 DTMF 碼 11. DTMF SND : 傳送 DTMF 碼12. DTMF HOLD : 每輸入 DTMF 碼時,間隔兩秒 13. DTMF PAUSE : 傳送 DTMF 碼時之暫停時間14. DTMF LOCK : 直接利用按鍵之 DTMF 碼功能啟用或取消 15. POWER-ON MSG :開機問候語16. CONTRAST : 螢幕解析度 17. BAT SAVER : 省電功能1. F + LOW = BATT2. F + BAND = MODE3. F + DUAL = DUAL4. F + INFO = VISUAL5. F + SQL = VOX6. F + BAL = PRI7. F + TONE = T.SEL8. F + REV = SHIFT9. F + MHz = L. OUT 10. F + FINE = STEP 11. F + ENT = BELL 12. 按 F 鍵一秒以上18. APO :自動關機時間19. KEY BEEP : 按鍵操作音20. VOXo nBUSY : 聲控啟動時,接收訊號時不能發射21. VOX GAIN : 聲控啟動時之靈敏度22. VOX DELAY : 聲控啟動時之延遲23. CALL KEY : CALL 鍵之功能改變24. 1750 HOLD : 1750 HZ 持續25. BEAT SHIFT : CPU 雜音消除26. BAR ANT : AM 天線啟動27. LANGUAGE : 語言選擇28. PACKET :數據傳送速度選擇29. FM NARROW : FM 發射寬窄設定30. BATTREY : 充電電池或電池盒31. RESET : 重新設定MNU功能設定介紹記憶頻道方式及操作1. 輸入記憶頻道:在VFO狀態中,選擇欲記憶之頻率,按F鍵,再利用旋鈕選擇欲記憶之頻道數, 再按MR 鍵即可完成.2. 清除記憶頻道:在MR狀態中選擇欲清除記憶之頻道,關機,按住MR不放再打開電源,再按MR確定清除.3. 輸入記憶頻道名稱:在MR狀態中選擇欲輸入名稱之頻道, 按F鍵,再按9,利用旋鈕輸入文字,按O.K.鍵完成.如果錯誤按MONI鍵清除輸入.4. 輸入CALL頻道:在VFO狀熊中,選擇欲記憶之CALL頻率,按F鍵,再按MR鍵即可完成.5. 輸入INFO頻道:在VFO狀態中,選擇欲記憶之INFO頻率,再利用旋鈕選擇預記憶之頻道INFO I-1 -I-0,再按MR鍵即可完成.6. 清除記憶頻道群組:關機,按住MHZ不放再打開電源,利用旋鈕選擇欲清除記憶頻道之群組數,再按—MR確定清除.其他1. F + MONI = ATT接收訊號衰減2. FINE微調頻率TH-F6菜单说明1- S CAN RESUME (扫描方式设定)TIME :扫描到有信号的信道时暂停扫描,数秒钟后继续。

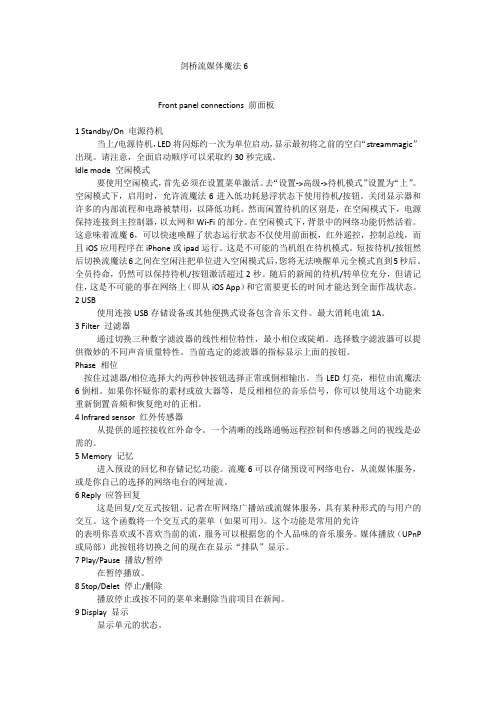

剑桥流媒体魔法6Front panel connections 前面板1 Standby/On 电源待机当上/电源待机,LED将闪烁约一次为单位启动,显示最初将之前的空白“streammagic”出现。
请注意,全面启动顺序可以采取约30秒完成。
Idle mode 空闲模式要使用空闲模式,首先必须在设置菜单激活。
去“设置->高级->待机模式”设置为“上”。
空闲模式下,启用时,允许流魔法6进入低功耗悬浮状态下使用待机/按钮。
关闭显示器和许多的内部流程和电路被禁用,以降低功耗。
然而闲置待机的区别是,在空闲模式下,电源保持连接到主控制器,以太网和Wi-Fi的部分。
在空闲模式下,背景中的网络功能仍然活着。
这意味着流魔6,可以快速唤醒了状态运行状态不仅使用前面板,红外遥控,控制总线,而且iOS应用程序在iPhone或ipad运行。
这是不可能的当机组在待机模式。
短按待机/按钮然后切换流魔法6之间在空闲注把单位进入空闲模式后,您将无法唤醒单元全模式直到5秒后。
全员待命,仍然可以保持待机/按钮激活超过2秒。
随后的新闻的待机/转单位充分,但请记住,这是不可能的事在网络上(即从iOS App)和它需要更长的时间才能达到全面作战状态。
2 USB使用连接USB存储设备或其他便携式设备包含音乐文件。
最大消耗电流1A。
3 Filter 过滤器通过切换三种数字滤波器的线性相位特性,最小相位或陡峭。
选择数字滤波器可以提供微妙的不同声音质量特性。
当前选定的滤波器的指标显示上面的按钮。
Phase 相位按住过滤器/相位选择大约两秒钟按钮选择正常或倒相输出。
当LED灯亮,相位由流魔法6倒相。
如果你怀疑你的素材或放大器等,是反相相位的音乐信号,你可以使用这个功能来重新倒置音频和恢复绝对的正相。
4 Infrared sensor 红外传感器从提供的遥控接收红外命令。
一个清晰的线路通畅远程控制和传感器之间的视线是必需的。
5 Memory 记忆进入预设的回忆和存储记忆功能。
富京哲第六代直切机使用说明书
1、在进行保养维修直切机的工作之前,必须先把直切机的电源及联外界的总电源给切断,不得带电操作。
2、不要随便拆卸检查调整直切机上面的任何零件,除非你对设备性能有足够了解。
3、在进行拆卸保养维修工作时,工作者尽量不要穿戴耳环、手表、项链、手镯等可以导电的装饰品,防止事故的发生。
4、电机、电器等在潮湿的季节中停置超过一个月后又再次使用时,应该对电器的绝缘进行复查一遍,须经过去湿处理后,就降低电压至额定的三分之一时将电机空转48个小时,以逐步地驱逐湿气,接着再满压运转。
建伍TH-F6/F7使用说明书(1)TH-F6/F7使用说明书(1)TH-F6A 144/220/440MHz 调频三段机和TH-F7E 144/430MHz 调频双段机一:显示屏简介1.EL对讲机设定输出功率为LOW时, 显示“L”低功率,设定输出功率为ECONOMLO LOW时, 显示“EL”超低功率 H高功率对讲机设定输出功率为HIGH时, 显示“H”高功率2.LSB下边带在B波段选择下边带时, 显示LSB3.USB上边带在B波段选择上边带时, 显示USB4.CW电报码在B波段选择电报码时, 显示CW5.WFMN宽窄带调频选择宽带调频时, 显示“WFM” {34页}选择标准调频时, 显示“FM”选择窄带调频时, 显示“NFM”6.调幅选择AM调幅模式时, 显示AM7.P优先扫描使用优先扫描功能时, 显示“P”8.FINE细调使用细调功能时, 显示FINE9.VOX声控发射使用声控发射功能时, 显示VOX10.“R” 自动单工检测使用自动单工检测功能(ASC)时, 显示“R”11.“?” 键盘锁定选择键盘锁定功能开启ON时, 显示“?”12.“F” 功能键功能键被按时, 显示该符号“F”13.接收场强 / 发射强度指示CT哑音频信令使用哑音频信令功能时, 显示CT15.“T” 音频信令使用音频信令功能时, 显示“T”16.DCS数字哑音频使用数字哑音频功能时, 显示DCS17.+ / - /“?”异频中继台使用异频功能时, 显示该符号18.R倒频使用倒频功能时, 显示R19.振铃提示使用振铃提示功能时, 显示。
20.★记忆信道锁定记忆信道被锁定时, 显示。
21.点阵式LCD显屏76 X 16点阵式LCD液晶显示屏。
显示各种信息, 如操作频率﹑菜单设定等。
二:调节音量顺时针旋转音量旋钮来提高音量, 逆时针旋转音量旋钮来降低音量。
∙如果您选择的频道上没有接收信号时, 按住[MONI]键可听到背景噪音, 然后调节音量旋钮来选择一个适当的输出电平。
KENWOOD FM TRIBANDER TH-F6操作说明本款是建伍高端手持机型,全球第一款可接收短波单边带的手台。
简介:产品性能:超小型三频段手持机尺寸(宽x 高x 深): 约58 x 87 x 30mm重量: 约250g (连PB-42L锂电池)A波段Tx / Rx 137-174, 216-260, 410-470MHzB波段Rx 0.1-1300MHz全工作状态LSB / USB / CW / AM / FM400个记忆信道+ 35个特别功能记忆信道配用锂电池, 工作时间特长5W射频功率输出游戏棒式控制, 选择功能菜单备有9600bps数据传输插座(外接话筒/ 扬声器插座)VOX声音控制发射(免提功能)符合MIL-8100C / D / E雨水, 温度, 震动, 冲击测试合格他的突出的特点是:1、使用本机锂电池输出5W功率;2、使用了大容量电池,可长时间工作;3、在不同的频段或相同的业余频段,可以同时接收两个频率;4、可以在很宽的频率范围内使用SSB/CW方式接收信号。
按鍵及控制說明基本操作螢幕基本按鍵功能介紹1. 輸入操作頻率: 按ENT 再按數字例: 欲輸入145.890 請按ENT > 1 > 4 > 5 > MHz > 8 > 9 > 02. LOW 高低功率選擇3. BAND 頻帶切換4. INFO 特殊記憶頻道掃瞄(TH-F7E無此功能)5. SQL 靜噪音靈敏度6. BAL VHF / UHF 音量平衡7. TONE TONE / CTCSS / DCS 防干擾啟動8. REV 正負差頻反轉9. MN>F 記憶頻道名額顯示轉變為頻率顯示(需事前設定及在記憶模式中操作)10. MHz 每次輸入1MHz 調整功能鍵介紹: (按F鍵,再按其他鍵)1. F + LOW = BATT 電池電力顯示2. F + BAND = MODE 接收模式轉換3. F + DUAL = DUAL 單雙工顯示4. F + INFO = VISUAL 接收狀態強度顯示5. F + SQL = VOX 聲控發射6. F + BAL = PRI 優先監聽掃瞄頻道7. F + TONE = T.SEL 選擇CTCSS/ DCS組數8. F + REV = SHIFT 正負差頻9. F + MHz = L. OUT 掃瞄略過此記憶頻道10. F + FINE = STEP 頻率間隔數值11. F + ENT = BELL 接收鈴聲12. 按F 鍵一秒以上鎖定或解除按鍵鎖定MNU功能設定介紹1. SCAN RESUME : 掃瞄方式2. M. GRP LINK : 將記憶頻道分為8組後,選擇其中數組連節3. MR METHOD : 記憶頻道範圍5. AUTO OFFSET : 自動差頻6. OFF SET : 改變自動差頻數值7. TUNE ENABLE : 頻率微調功能8. TX INHIBIT : 發射鎖定設定9. SP/MIC JACK : 改變插座的輸出端功能10. DTMF STORE : 儲存DTMF碼11. DTMF SND : 傳送DTMF碼12. DTMF HOLD : 每輸入DTMF碼時,間隔兩秒13. DTMF PAUSE : 傳送DTMF碼時之暫停時間14. DTMF LOCK : 直接利用按鍵之DTMF碼功能啟用或取消15. POWER-ON MSG : 開機問候語16. CONTRAST : 螢幕解析度17. BAT SAVER : 省電功能18. APO : 自動關機時間19. KEY BEEP : 按鍵操作音20. VOXonBUSY : 聲控啟動時,接收訊號時不能發射21. VOX GAIN : 聲控啟動時之靈敏度22. VOX DELAY : 聲控啟動時之延遲23. CALL KEY : CALL 鍵之功能改變24. 1750 HOLD : 1750 HZ 持續25. BEAT SHIFT : CPU 雜音消除26. BAR ANT : AM 天線啟動27. LANGUAGE : 語言選擇28. PACKET : 數據傳送速度選擇29. FM NARROW : FM發射寬窄設定30. BATTREY : 充電電池或電池盒31. RESET : 重新設定MNU功能設定介紹記憶頻道方式及操作1. 輸入記憶頻道: 在VFO狀態中,選擇欲記憶之頻率,按F鍵,再利用旋鈕選擇欲記憶之頻道數,再按MR 鍵即可完成.2. 清除記憶頻道: 在MR狀態中選擇欲清除記憶之頻道,關機,按住MR不放再打開電源,再按MR確定清除.3.輸入記憶頻道名稱: 在MR狀態中選擇欲輸入名稱之頻道,按F鍵,再按9,利用旋鈕輸入文字,按O.K.鍵完成.如果錯誤按MONI鍵清除輸入.4.輸入CALL頻道: 在VFO狀態中,選擇欲記憶之CALL頻率,按F鍵,再按MR鍵即可完成.5. 輸入INFO頻道: 在VFO狀態中,選擇欲記憶之INFO頻率,再利用旋鈕選擇預記憶之頻道INFO I-1 - I-0 ,再按MR鍵即可完成.6. 清除記憶頻道群組: 關機,按住MHZ不放再打開電源,利用旋鈕選擇欲清除記憶頻道之群組數,再按MR確定清除.其他1. F + MONI = ATT 接收訊號衰減2. FINE 微調頻率TH-F6 菜单说明:KENWOOD TH- F6E简易说明书备注:此文档汇编自网络。
主机通用参考说明书(产品不同,会有部分功能不同。
请按实际显示操作。
)查账与设定开机时按住(确定/设置)键进入设定菜单,也可以在游戏过程中按住(确定/ 设置)键2秒进入设定菜单。
设定菜单包含以下几项:参数调整调整各种游戏设定项解码调整通过条码器解码对设定项进行调整查账总机/分机账目查询报账报账、延时、归零、增加分机系统设置修改各种系统设置通信测试测试通信线路退出退出设定菜单,3秒后系统启动>>>参数调整<<<不同的游戏,调整的项目会不同,请按实际屏幕显示操作。
>>>解码调整<<<需要先输入解码条码,才能继续操作不同的游戏,调整的项目会不同,请按实际屏幕显示操作。
>>>查账<<<各种账目数据,在本栏目下还可以查看分机账目:不同的游戏,查账的项目会不同,请按实际屏幕显示操作。
>>>报账<<<用于机器的延时或归零1.一次打码为延时,二次打码为归零。
2.报账程序:将机器的1全部总盈利2本次实际盈利3机台号码4报账次数5效验码按顺序输入打码器,即可打出条码,输入即可。
3.进入报账后1.如果本次实际利润为负帐或零帐,建议使用直接延时。
2.如果本次实际利润为正帐,须打码后机器才可以运行。
3.机器必须归零时,须二次打码后机器才可以运行。
>>>系统设置<<<用于设置机台号码,计算公式及系统密码。
(注:须厂方授权后方可进入)>>>通讯测试<<<测试主机和分机的通信线路是否正常连接。
主机增加分机步骤:1.关闭全部电源,连接好全部分机与主机的通信线。
2.打开全部电源,分机板选择分机,并设置正确的分机号码。
3.主机进设定,选择报账,打码归零后自动进入到增加分机画面。
4.根据增加分机画面里的提示进行操作即可。
主机外接按键板配线图(在不使用主机上的小按键板的情况下)主机使用注意事项:1:请使用厂家原装电源,主机电源参数(内正外负,12V,3A以上)2:无论需不需要投退币,都必须正确设定投币比例,必须和实际游戏币值相符。
KENWOOD TH-42AT 对讲机简易使用说明及说明书三种工作模式: 1,VFO模式 (频率工作模式) 2,MR模式 (信道模式) 3,CALL模式(呼叫信道,类似普通信道模式) 三种工作模式转换:分别按VFO,MR,CALL键 VFO模式 可以用键盘直接输入工作频率,也可以用频道旋钮改变工作频率。
频率步进选择:短按F键,再按T键,屏幕显示频率步进数值,用频道旋钮选择需要的步进频率。
普通模式:收发频率相同 差频工作模式:发射频率比接收频率高或低一个设定的频率 差频方向设定: 短按F键,再按REV键,屏幕显示+,表示发射频率比接收频率高设定的频率。
重复上述操作,屏幕显示“-”,表示发射频率比接收频率低设定的 频率 重复上述操作,回到普通模式。
设定频差:长按F键,再按REV键,屏幕显示频差,用频道旋钮改变频差 MR模式 如何将频率存入信道? 在VFO模式调好频率和频差,长按F键,屏幕右上脚显示频道数,用频道旋钮选择希望贮存的频道,再按MR键,频率即存入。
如何在一个频道中分别存贮发射和接收频率? 应该先存入接收频率,再存入发射频率 在VFO模式调好接收频率,长按F键,屏幕右上脚显示频道数,用频道旋钮选择希望贮存的频道,再按MR键,接收频率即存入。
在VFO模式调好发射频率,长按F键,屏幕右上脚显示频道数,用频道旋钮选择希望贮存的频道,按住PTT键不放的同时再按MR键,发射频率即存入。
CALLA模式 如何将频率存入CALL信道? 方法同存入MR信道基本相同,只是将上述的MR改为CALL即可。
亚音频: 42A已经内置标准亚音频编码功能,解码功能需安装选件 短按T键,屏幕显示T,亚音频编码功能启用 再按T键,屏幕显示CT,亚音频编解码功能启用 再按T键,亚音频功能不启用。
长按F键,再按T键,屏幕显示亚音频频率,用频道旋钮选择需要的频率 扫描: 频率扫描:长按VFO键 频道扫描:长按MR键 其它功能 改变发射功率:短按F键,再按PTT键,可以循环选择大,小,微功率(屏幕显示为H,L,EL) 照明灯长亮:短按F键,再按LAMP键 调节静噪深度:短按F键,再按SQL键,用频道旋钮调整静噪深度。
建伍(Kenwood)TH48双段手台的中文操作手册,同样适用于TH48Q以及建伍的V段机TH28。
建伍系列手台的部分功能操作具有共性,其它的型号也可酌情参考本手册。
译者的一些说明:一些术语的解释:子波段(Sub Band)——如果是TH-28型机,子波段是100MHz段;如果是TH-48型机,则子波段是400MHz段,阅读时需要注意,有些例子也是针对TH-28型机的。
主波段(Main Band)——解释与上面的子波段意义相反。
PTT键——即发射键。
VFO模式——即频率模式。
=====================目录=====================附件 5使用前 5图示 6电池组1.镍镉电池组(PB-13) 82.充电83.安装电池组84.电池电压标准95.电池使用时间9接收操作1.开始使用102.选择频率113.步进频率大小的选择124.可编程VFO调整限定145.子波段接收14发射操作1.如何发射152.更改发射功率153.关闭发射(TX)功能164.定时操作16使用存储器1.数据备份172.输入存储数据173.初始化存储器184.存储信道185.存储内容186.输入差频197.输入呼叫(CALL)频率198.调出存储的信道209.将信道中的频率调入VFO模式2010.信道中字符的显示21扫描1.中止/恢复扫描222.扫描选项223.扫描已存储的信道234.锁定存储的信道235.波段扫描246.可编程波段扫描247.频率扫描268.VFO/信道交替扫描269.CALL/VFO交替扫描2610.CALL/信道交替扫描2611.V/M/C(VFO/信道/CALL)交替扫描26中继操作1.差频发射272.选择差频方向273.自动差频274.手动差频285.颠倒接收和发射频率286.音调操作297.呼叫转发308.DTMF存储319.CTCSS操作33双重音频静噪系统(DTSS)1.DTSS编码342.使用DTSS 343.通过中继使用DTSS 35短消息发送和接收1.消息发送模式422.存储消息443.检查存储的消息444.发送存储的消息445.接收消息446.接收消息的存储45额外功能1.音频警告系统462.收信473.关闭嘟嘟音474.背灯475.键盘锁476.简洁信道显示47省电功能1.省电模式482.自动关闭电源(APO) 48时钟功能1.时钟设定492.定时开关机49切换波段操作51保养1.一般信息522.服务523.履历52维修53附件1.安装CTCSS单元(TSU-7) 552.存储器扩充单元(ME-1) 563.编程SMC-33远程控制扬声器和麦克风574.使用其他麦克风595.连接外部扬声器59规格60参考61====================正文=======================【附件】天线(TH-28A/28E)天线(TH-48A/48E)带子钩腕带橡胶帽交流电插头(仅普通类型)镍镉电池组(PB-13)电池充电器(BC-14)美国和加拿大120V欧洲220V英国240V大洋州240V其他市场120/240V使用手册保修卡(美国,加拿大,欧洲)【电池组】1.镍镉电池组(PB-13)在使用前必须对电池进行充电。

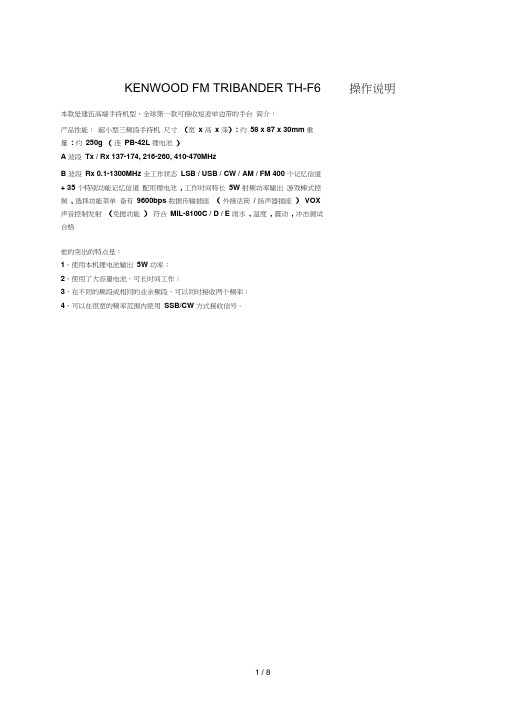

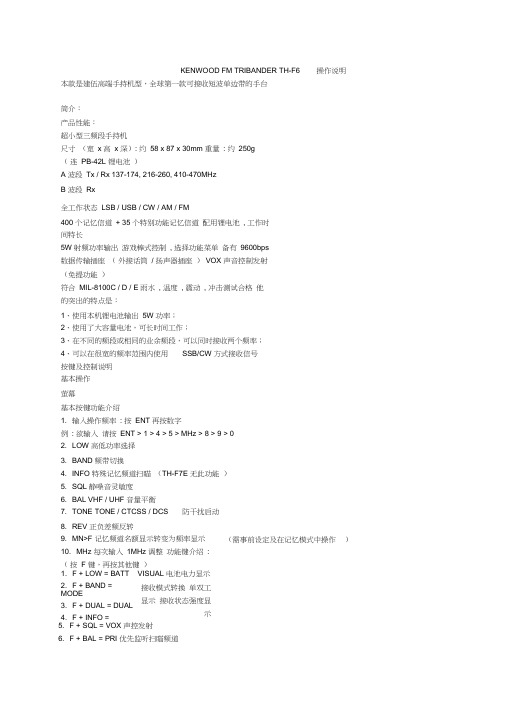

KENWOOD FM TRIBANDER TH-F6
本款是建伍高端手持机型,全球第一款可接收短波单边带的手台。
简介: 产品性能: 超小型三频段手持机
尺寸 (宽 x 高 x 深): 约 58 x 87 x 30mm 重量 : 约 250g ( 连
PB-42L 锂电池 )
A 波段 Tx / Rx 137-174, 216-260, 410-470MHz
B 波段 Rx 0.1-1300MHz
全工作状态 LSB / USB / CW / AM / FM
400 个记忆信道 + 35 个特别功能记忆信道 配用锂电池 , 工作时间特长 5W 射频功率输出 游戏棒式控制 , 选择功能菜单 备有 9600bps 数据传输
插座 ( 外接话筒 / 扬声器插座 ) VOX 声音控制发射 (免提功能 ) 符合 MIL-8100C / D / E 雨水 , 温度 , 震动 , 冲击测试合格
按鍵及控制說明 基本操作 螢幕
基本按鍵功能介紹
1. 輸入操作頻率 : 按 ENT 例 : 欲輸入 145.890 請按
2. LOW 高低功率選擇
3. BAND 頻帶切換
4. INFO 特殊記憶頻道掃瞄
5. SQL 靜噪音靈敏度
6. BAL VHF / UHF 音量平衡
他的突出的特点是: 使用本机锂电池输出 5W 功率; 使用了大容量电池,可长时间工作; 在不同的频段或相同的业余频段,可以同时接收两个频率; 可以在很宽的频率范围内使用 SSB/CW 方式接收信号。
1、 2、 3、 4、
操作说明
再按數字
ENT > 1 > 4 > 5 > MHz > 8 > (TH-F7E 無此功能 )
7. TONE TONE / CTCSS / DCS 防干擾啟動
8. REV 正負差頻反轉
9.M N>F 記憶頻道名額顯示轉變為頻率顯示(需事前設定及在記憶模式中操作)
10.M Hz 每次輸入1MHz 調整
功能鍵介紹:(按F鍵,再按其他鍵)
1. F + LOW = BATT
2.F + BAND = MODE
3.F + DUAL = DUAL 電池電力顯示
接收模式轉換單雙工顯示接收狀態強度顯
示
4.F + INFO = VISUAL
5.F + SQL = VOX 聲控發射
6.F + BAL = PRI 優先監聽掃瞄頻道
7.F + TONE = T.SEL
8.F + REV = SHIFT
9.F + MHz = L. OUT
10.F + FINE = STEP
11.F + ENT = BELL
12.按F 鍵一秒以上
選擇CTCSS/ DCS 組數正負差頻
掃瞄略過此記憶頻道
頻率間隔數值接收鈴聲鎖定或解除按鍵鎖定
MNU 功能設定介紹
1. SCAN RESUME :掃瞄方式
2.M. GRP LINK :將記憶頻道分為8組後,選擇其中數組連節
3.M R METHOD :記憶頻道範圍
5.A UTO OFFSET :自動差頻
6.O FF SET :改變自動差頻數值
7.T UNE ENABLE :頻率微調功能
8.T X INHIBIT :發射鎖定設定
9.S P/MIC JACK :改變插座的輸出端功能
10.D TMF STORE :儲存DTMF 碼
11.D TMF SND :傳送DTMF 碼
12.D TMF HOLD :每輸入DTMF 碼時,間隔兩秒
13.D TMF PAUSE :傳送DTMF 碼時之暫停時間
14.D TMF LOCK :直接利用按鍵之DTMF 碼功能啟用或取消
15.P OWER-ON MSG :開機問候語
16. CONTRAST :螢幕解析度
17.B AT SAVER :省電功能
18.A PO :自動關機時間
19.K EY BEEP :按鍵操作音
20.V OXonBUSY :聲控啟動時,接收訊號時不能發射
21.V OX GAIN :聲控啟動時之靈敏度
22. VOX DELAY :聲控啟動時之延遲
23.C ALL KEY : CALL 鍵之功能改變
24.1750 HOLD : 1750 HZ 持續
25.BEAT SHIFT : CPU 雜音消除
26.BAR ANT : AM 天線啟動
NGUAGE : 語言選擇
28.PACKET :數據傳送速度選擇
29.FM NARROW : FM 發射寬窄設定
30.BATTREY : 充電電池或電池盒
31.RESET : 重新設定
MNU功能設定介紹
記憶頻道方式及操作
1.輸入記憶頻道:
鍵即可完成.
2.清除記憶頻道:
除.
3.輸入記憶頻道名稱:在MR狀態中選擇欲輸入名稱之頻道, 按F鍵,再按9,利用旋鈕輸入文字,按OK
鍵完成.如果錯誤按MONI鍵清除輸入.
4.輸入CALL頻道:在VFO狀態中,選擇欲記憶之CALL頻率,按F鍵,再按MR鍵即可完成.
5.輸入INFO頻道:在VFO狀態中,選擇欲記憶之INFO頻率,再利用旋鈕選擇預記憶之頻道INFO I-1 - I-0 ,再按MR鍵即可完成.
6.清除記憶頻道群組:關機,按住MHZ不放再打開電源,利用旋鈕選擇欲清除記憶頻道之群組數,再按_ MR確定清除.
其他
1. F + MONI = ATT 接收訊號衰減
2.FINE微調頻率
TH-F6菜单说明:
1-SCAN RESUME (扫描方式设定)
TIME :扫描到有信号的信道时暂停扫描,数秒钟后继续。
CARRIER :扫描到有信号的信道时暂停扫描,直到信号消失再继续。
SEEK :一旦扫描到有信号的信道,即停止扫描功能。
2-M.GR PLINK (存贮信道组设定)
3-MR METHOD (信道操作时调出信道的范围设定ALL BANDS :按顺序调出已经存入的所有信道
CURRENT BAND :只调出属于当前波段(视机型有所不同)的信道
4-PROG VFO (设置VFOA的频率使用范围)
5-AUTO OFFSET (根据当前频率设定是否自动加上
16-C0NTRAST (显示屏对比度设定)
1-16
17-BAT SAVER (电池省电时间设定)
18-AP0 (自动关机功能设定)
OFF:取消自动关机
30 MIN :无信号30分钟后关机
60 MIN :无信号60分钟后关机
19-KEY BEEP (按键音设定)
ON :开OFF:关
20-VOXonBUSY (接收到信号后是否启动声控发射)
ON : 是OFF: 否
21-VOX GAIN (设置声控灵敏度0-9,0为最低)
22-VOX DELAY (设置声控触发后的延时)
在VFO狀態中,選擇欲記憶之頻率,按F鍵,再利用旋鈕選擇欲記憶之頻道數, 再按MR 在MR狀態中選擇欲清除記憶之頻道,關機,按住MR不放再打開電源,再按MR確定清
23-CALL KEY (设置CALL 键功能)
中继差频功能)
ON :开OFF:关
6-OFFSET (中继差频设定)
7-TUNE ENABLE (设定当键盘被锁定后,频率钮是否起作用)
ON :起作用
8-TX INHIBIT
(
ON :允许
9-S P/MIC JACK (机外侧插孔外接设备设定)SP/MIC:耳机话筒组
TNC :数据通讯用
PC:与电脑联接时用的数据线
10-DTMF STORE (设定存贮DTMF 码)
11-DTMF SPD (DTMF 码串发送速度)
FAST:快
SLOW :慢
12-DTMF HOLD (是否在按键发射DTMF码后,
保持2秒的发射时间)
ON : 是OFF : 否
13-DTMF PAUSE (发送DTMF码串时,码与码之间的暂停时间设定)
14-DTMF LOCK (禁止发射时按键使机器发出DTMF 码)
ON :禁止
OFF :不禁止
15-PWR-ON MSG (开机时显示文字设定)
CALL :呼叫信道
1750Hz :发送紧急呼叫音
24-1750 HOLD (当1750Hz发送时,是否保持发射状态)
ON : 是OFF:否
25-BEAT SHIFT (是否改变机器内CPU时钟频率,以防止有些情况下对接收的干扰)
ON : 是OFF:否
26-BAR ANT (10.1MHz频率以下,内置磁棒天线与外接天线选择)
ENABLED :使用磁棒天线
DISABLED :使用外部天线
27-LANGUAGE (机器显示语种选择)
ENGLISH :英文
JAPANESE :日文
28-PACKET (外接TNC速度选择)
29-FM-NARROW (设置发送窄带FM方式)
ON :窄带
OFF :常规
30-BATTERY (选择所使用的电池种类)
LITHIUM :锂电池
ALKALINE :碱性干电池
31-RESET ?(选择复位模式)
NO:不复位
VFO RESET : VFO 复位
MENU RESET :菜单复位
FULL RESET :全部复位
OFF :不起作用
是否允许机器发射)
OFF :不允许
自动
KENWOOD TH- F6E 简易说明书。
