DZSX---多管程列管式换热器

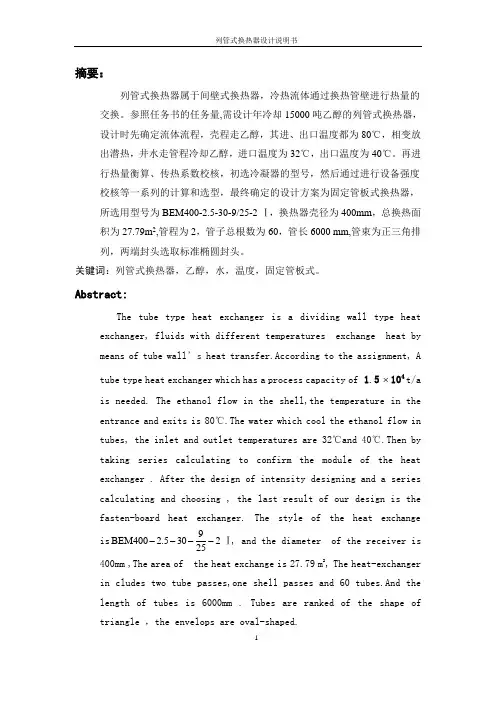

摘要：列管式换热器属于间壁式换热器，冷热流体通过换热管壁进行热量的交换。

参照任务书的任务量,需设计年冷却15000吨乙醇的列管式换热器，设计时先确定流体流程，壳程走乙醇，其进、出口温度都为80℃，相变放出潜热，井水走管程冷却乙醇，进口温度为32℃，出口温度为40℃。

再进行热量衡算、传热系数校核，初选冷凝器的型号，然后通过进行设备强度校核等一系列的计算和选型，最终确定的设计方案为固定管板式换热器，所选用型号为BEM400-2.5-30-9/25-2 Ⅰ，换热器壳径为400mm，总换热面积为27.79m2,管程为2，管子总根数为60，管长6000 mm,管束为正三角排列，两端封头选取标准椭圆封头。

关键词：列管式换热器，乙醇，水，温度，固定管板式。

Abstract:The tube type heat exchanger is a dividing wall type heat exchanger, fluids with different temperatures exchange heat by means of tube wall’s heat transfer.According to the assignment, A tube type heat exchanger which has a process capacity of .⨯41510t/a is needed. The ethanol flow in the shell,the temperature in the entrance and exits is 80℃.The water which cool the ethanol flow in tubes, the inlet and outlet temperatures are 32℃and 40℃.Then by taking series calculating to confirm the module of the heat exchanger . After the design of intensity designing and a series calculating and choosing , the last result of our design is the fasten-board heat exchanger. The style of the heat exchangeis9BEM400 2.530 225Ⅰ----, and the diameter of the receiver is400mm ,The area of the heat exchange is 27.79 m2, The heat-exchanger in cludes two tube passes,one shell passes and 60 tubes.And the length of tubes is 6000mm . Tubes are ranked of the shape of triangle ，the envelops are oval-shaped.目录1前言 (3)2设计条件 (3)3设计方案的确定 (3)3.1设计原则 (3)3.2结构初选 (4)4列管式换热器的设计计算 (10)4.1列管式换热器型号的初选 (10)4.2核算总传热系数： (13)5列管式换热器的初步计算及选型 (15)5.1试算并初选换热器规格 (15)5.2设计校核 (19)6设备尺寸的确定及强度校核 (22)6.1计算圆筒厚度 (22)6.2封头设计 (23)6.3拉杆定距管尺寸 (24)6.4管板 (25)6.5容器法兰 (26)6.6接管与接管补强 (27)6.7管箱的计算 (33)6.8折流挡板 (33)6.9焊接方式 (34)6.10支座 (34)6.11辅助设备 (38)7设计结果概要 (39)8课程设计心得 (40)9参考文献 (42)1前言艰辛知人生，实践长才干。

XX大学XX学院化工原理课程设计班级姓名学号指导教师 ____二零一X年X月X日化工原理课程设计任务书皖西学院生物与制药工程学院课程设计说明书题目：水冷却煤油列管式换热器的设计课程：化工原理系（部）：专业：班级：学生姓名：学号：指导教师：完成日期：课程设计说明书目录第一章设计资料一、设计简介 (5)二、设计任务、参数和质量标准 (7)第二章工艺设计与说明一、工艺流程图 (8)二、工艺说明 (8)第三章物料衡算、能量衡算与设备选型一、物料衡算 (9)二、能量衡算 (11)三、主要设备选型 (13)第四章结论与分析结论与分析 (15)第五章设计总结设计总结 (17)参考文献 (17)第一章设计资料一、设计简介换热器是许多工业生产部门的通用工艺设备，尤其是石油、化工生产应用更为广泛。

在化工厂中换热器可用作加热器、冷却器、冷凝器、蒸发器和再沸器等。

进行换热器的设计，首先是根据工艺要求选用适当的类型，同时计算完成给定生产任务所需的传热面积，并确定换热器的工艺尺寸。

根据操作条件设计出符合条件的换热器，设计方案的确定包括换热器形式的选择，加热剂或冷却剂的选择，流体流入换热器的空间以及流体速度的选择。

本课程设计是根据任务给出的操作目的及条件、任务，合理设计适当的换热器类型，以满足生产要求。

1、固定板式换热器（代号G）设备型号内容有：壳体公称直径（mm），管程数，公称压力(×9.81×104 Pa)，公称换热面积（m2），如G800I-6-100型换热器，G表示固定板式列管换热器，壳体公称直径为800mm，管程数为1，公称压力为6×9.81×104 Pa，换热面积为100m22、浮头式列管换热器（代号F）设备型号内容有：壳体公称直径（mm），传热面积（m2），承受压力（×9.81×104 Pa），管程数，如F A600-13-16-2型换热器，F代表浮头是列管换热器，B表示换热器为管径错误!未找到引用源。

换热器型号的表示（该表示法适用于卧式和立式换热器）
X1 X2 X3 DN - pt/ps - A- LN/d -Nt/Ns Ⅰ（或Ⅱ）
X1:表示前端管箱的类型，有A、B、C、N、D五种方式，A表示为平盖型，B 表示为封头型，其它类型应用少不做介绍；（关于X1、X2、X3的结构的图示可查看GB151-1999的内容)
X2:表示壳体型式，有E、Q、F、G、H、I、J、K、Q十种，E表示为单程壳体（两侧法兰型），I表示为U型管壳体，其它略；
X3: 表示后端结构型式，有L、M、N、P、S、T、U、W八种，S表示为浮头式钩圈结构，U表示为U型管束，其它略；
DN:表示换热器公称直径，单位mm；
Pt/ps：管/壳程设计压力，单位Mpa，当管壳程设计压力相等时，只表出用一个数值表示；
A:公称换热面积，单位m2；
LN/d：LN表示换热管公称长度，单位m；d表示换热管外径，单位mm；当换热管采用Al,Cu，Ti管时，应在LN/d后加上材料符号，如LN/dCu；
Nt/Ns：表示管壳程程数，单壳程时只标出管程数；
Ⅰ（或Ⅱ）表示：管束材料等级，Ⅰ表示较高级的冷拔管，Ⅱ表示普通冷拔管。

化工原理课程设计列管式换热器(总12页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--XXX学院本科课程设计题目：列管式换热器的设计专业： XXXXXXXX学院： XXXXXXXXXX学院班级： XXXXXXX姓名： XXXX学号： XXXXXXXXXX指导教师： XXXXXX浮头式换热器设计说明说书1概述课程设计学习目的及其重要性设计是一项创造劳动，是设计者对许多构思加以综合，应用基础知识和专业知识去实现设计目标的一个过程。

化工原理课程设计是化工类相关专业的本科生运用化工原理及有关先修课程的基本知识去完成某一设计任务的一次较为全面的化工设计训练，可以增强我们独立学习，独立思考，独立分析的能力。

在设计中需要学生自己做出决策，即自己确定方案，选择流程，查取资料，进行过程和设备的计算，并要对自己的选择做出论证和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。

所以，课程实践是培养学生解决实际工程问题能力的有益实践。

通过课程设计，我们应该注重以下几个能力的训练和培养：1.初步掌握化工单元操作设计的基本方法和程序。

2.查阅资料，选用公式和搜集数据的能力。

3.树立既考虑技术上的先进性和可行性，又考虑经济上的合理性，并注意操作时的劳动条件和环境保护的正确设计思想，在这种设计思想的指导下去分析和解决实际问题的能力。

4.提高运用工程语言表达设计思想的能力。

5.提高正确的进行工程计算和利用Auto CAD画图的能力。

6.提高用简洁明了的文字，清晰的图表来表达自己设计思想和撰写设计报告的能力。

列管式换热器设计的重要性及其步骤重要性：换热设备是化工工业应用典型的工艺设备，主要用于实现热量传递，使热量由高温流体传给低温物体。

一般来说，换热设备在化工厂装置中所占的比例在建设费用方面高达10%~40%。

因此从能源节省以及工厂投资的角度来讲，合理地选择和使用换热设备，可节省投资，降低能耗，具有重要意义。
