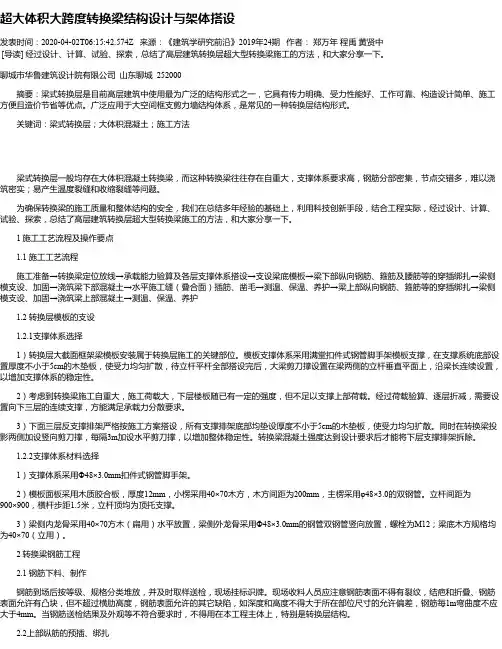

浅析大跨度混凝土转换梁结构施工技术摘要:笔者结合工程实例,分析了大跨度混凝土转换梁施工方案选择,阐述了转换梁模板支撑设计、安装,钢筋绑扎、模板安装顺序及混凝土浇筑要点。
关键词:转换梁施工;方案选择;模板支撑;混凝土建筑从以往工程的实践经验来看,转换层施工质量的好坏直接关系到整个工程结构的质量品质和成本造价,因此应对大跨度混凝土转换梁的施工过程进行严格控制。
预应力混凝土转换梁结构施工的关键在于施工方案的确定,它直接影响到施工阶段的结构安全、工程质量和施工成本。
本文从转换梁模板支撑设计、安装,钢筋绑扎、模板安装顺序及混凝土浇筑要点几个方面详细分析大跨度混凝土转换梁结构的施工技术。
1工程概况某项目地下2层,地上1~8层为连体裙楼,8层为转换层,8层以上为4栋塔楼,其中3栋住宅楼,1栋办公楼,层数分别为18、18、18、22层,建筑高度约为62 m,总建筑面积24.67万m2,转换层面积约2 780 m2。
转换梁包括:型钢劲性梁和钢筋混凝土梁,其中型钢劲性梁的最大尺寸为2 000×2 600,钢筋混凝土梁的最大尺寸为3 600×2 000。
转换层的施工成为本项目施工的难点。
2大跨度混凝土转换梁施工方案选择对于转换梁的支撑体系,初步拟定了3个备选方案:方案一:从地下室顶板结构+0.000开始搭设满堂式脚手架,一直搭设到结构7层顶板。
方案二:改变梁混凝土一次浇筑成型方式,转换层梁分两次浇筑,第一次浇筑高度为梁中心高度附近,待混凝土强度达到设计要求的75%后进行上半部梁浇筑,减少单次浇筑支撑荷载,支撑体系采用碗扣式支撑钢管架。
方案三:借用转换层型钢梁、柱结构自承载能力,采用钢骨上挂多道粗直径钢筋吊起梁底钢楞支撑底模(型钢梁情况),或在下层钢柱特定标高制作钢筋牛腿抬起钢楞支撑底模,或通过翼缘加焊耳板采用高强螺栓连接副连接钢支撑。
从安全为第一出发点,综合考虑了质量、经济、施工工艺及速度等各个方面的因素,以及夹层板的施工需要后,研究决定综合采用上述第2、3套方案进行施工,即梁底支撑采用钢楞。
大跨度型钢混凝土转换梁施工技术型钢混凝土是把型钢埋入钢筋混凝土中的一种结构型式,它具备了比传统的钢筋混凝土结构承载力大、刚度大、抗震性能好的优点,还可以减小构件截面、增大使用空间、节省模板和支撑;与钢结构相比,具有防火性能好,结构局部和整体稳定性好,节省钢材的优点。
近年,由于国力发展,人们对抗震要求有了新的要求;加之钢筋产能过剩,购置费用有所降低,使得越来越多的型钢混凝土转换梁被应用到大跨度高层建筑中。
但由于其施工工艺不同于普通混凝土结构,有一定的施工难度。
下面,我们就结合工程实例,对大跨度预应力型钢混凝土转换梁施工技术进行探讨。
1工程概况某建筑工程,东塔22层,西塔22层,2 层裙楼和 2 层地下室,建筑总高度为97.75m,其中采光顶最高点为100.05m。
东塔11层楼面的3条跨度为29.4m的型钢混凝土转换梁截面尺寸达1150m M 3050mm梁面标高为48.7m,平面布置如图1所示。
转换层楼板厚度为200mm混凝土等级为C40。
型钢混凝土梁的型钢箱尺寸为600mrhC 2500mr K 60mrhC60mm钢筋类型有:面筋、底筋、腰筋、箍筋。
型钢混凝土梁的型钢箱共有11 节,标准节尺寸为600mmc 2500mr K 2300mm图1型钢混凝土梁的平面布置2施工工艺流程鉴于型钢混凝土转换梁的施工难点,查阅了国内外关于型钢混凝土转换梁施工方法的文献,制定了型钢混凝土转换梁的施工工艺,编制了相应的施工方案,完成1:1 型钢混凝土梁节点的钢筋模型以及1:1 箍筋模型制作,之后又进行了型钢混凝土转换梁的混凝土配合比设计与研究,确定最终的混凝土配合比。
转换梁的施工工艺流程为:搭设钢管高支模和操作平台f安装梁底模板f预焊牛腿钢筋f安装箱形梁马凳底座f安装梁内、外箍筋第1段(下段)f安装底筋f安装马凳支顶钢管f箱形梁吊装f箱形梁校正、焊接f与箱形梁相交次梁钢筋预留f浇筑箱形梁混凝土f焊箱形梁盖板f安装内、外箍筋第2段(上段)及面筋、腰筋f焊接对拉模板f安装梁侧模板f安装型钢梁上转换钢柱纵筋f预留灌浆孔f转换梁混凝土浇筑。
大跨度高空型钢混凝土组合结构转换层施工工法大跨度高空型钢混凝土组合结构转换层施工工法一、前言大跨度高空型钢混凝土组合结构转换层施工工法是在高空型钢结构的基础上,采用混凝土转换层进行垂直传力与水平传力的连接,以满足转换层的强度和刚度要求。
该工法具有工期短、施工简便、结构稳定等特点,被广泛应用于大跨度高空建筑项目中。
二、工法特点1. 工期短:采用预制构件和模块化施工方式,加快施工进度,缩短工期。
2. 施工简便:采用现浇混凝土梁板进行转换层的施工,操作简单,施工技术要求不高。
3. 结构稳定:转换层通过高强度螺栓紧固于型钢结构上,使型钢结构与混凝土转换层相互作用,提高整体结构的稳定性和承载能力。
4. 施工质量可控:采用专用的施工模板和支撑系统,保证施工过程中的质量可控性。
三、适应范围该工法适用于大跨度、高空、重载以及对空间利用要求高的建筑项目,如航空机库、大型展览馆、体育场馆等。
四、工艺原理该工法的理论依据是通过混凝土转换层与型钢结构形成一体化的结构体系,实现结构垂直和水平传力的连接。
具体的技术措施包括:1. 建立型钢结构:按照设计图纸要求,组装和安装好型钢结构。
2. 预制混凝土构件:根据转换层的尺寸和形状要求,预制混凝土构件。
3. 安装转换层:将预制的混凝土构件与型钢结构进行连接,形成一体化的转换层。
4. 封闭混凝土:根据施工图要求,对转换层进行现场浇筑,达到预定的强度和密实度。
五、施工工艺1. 建立型钢结构:按照设计要求,按照一定的工序和顺序进行型钢结构的组装和安装。
2. 预制混凝土构件:根据设计图纸要求,预制混凝土构件,保证尺寸和形状正确。
3. 安装转换层:将预制的混凝土构件与型钢结构进行连接,采用高强度螺栓进行紧固,保证连接的稳固性。
4. 现场浇筑混凝土:根据施工图要求,对转换层进行现场浇筑,采用模板和支撑系统保证混凝土的流动性和均匀性。
5. 养护:对新浇筑的混凝土进行养护,保证混凝土的强度和密实性。

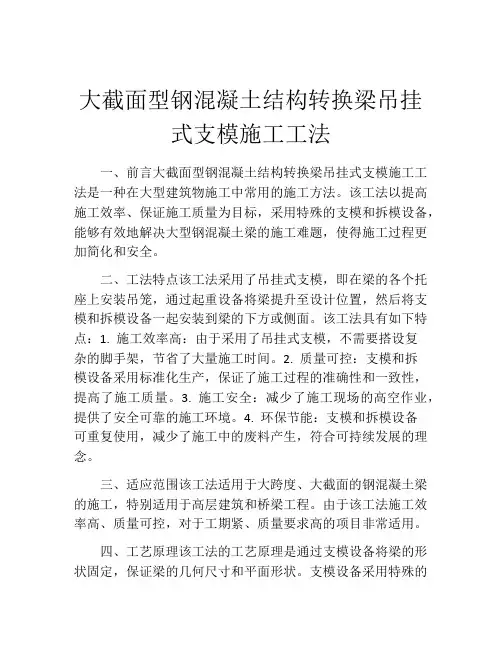

大截面型钢混凝土结构转换梁吊挂式支模施工工法一、前言大截面型钢混凝土结构转换梁吊挂式支模施工工法是一种在大型建筑物施工中常用的施工方法。
该工法以提高施工效率、保证施工质量为目标,采用特殊的支模和拆模设备,能够有效地解决大型钢混凝土梁的施工难题,使得施工过程更加简化和安全。
二、工法特点该工法采用了吊挂式支模,即在梁的各个托座上安装吊笼,通过起重设备将梁提升至设计位置,然后将支模和拆模设备一起安装到梁的下方或侧面。
该工法具有如下特点:1. 施工效率高:由于采用了吊挂式支模,不需要搭设复杂的脚手架,节省了大量施工时间。
2. 质量可控:支模和拆模设备采用标准化生产,保证了施工过程的准确性和一致性,提高了施工质量。
3. 施工安全:减少了施工现场的高空作业,提供了安全可靠的施工环境。
4. 环保节能:支模和拆模设备可重复使用,减少了施工中的废料产生,符合可持续发展的理念。
三、适应范围该工法适用于大跨度、大截面的钢混凝土梁的施工,特别适用于高层建筑和桥梁工程。
由于该工法施工效率高、质量可控,对于工期紧、质量要求高的项目非常适用。
四、工艺原理该工法的工艺原理是通过支模设备将梁的形状固定,保证梁的几何尺寸和平面形状。
支模设备采用特殊的连接方式,能够确保梁的整体性和稳定性。
在实际施工中,根据设计要求和梁的特点,选用适当的支模和拆模设备进行施工。
通过分析和解释支模和拆模设备的选择原则、施工步骤和技术措施,让读者了解该工法的理论依据和实际应用。
五、施工工艺该工法的施工工艺主要包括以下几个阶段:1. 基础处理:对支模和拆模设备需要安装的基础进行处理,确保基础的平整度和强度。
2. 准备工作:包括支模和拆模设备的组装、吊笼的安装和起重设备的准备。
3. 梁的吊装:使用起重设备将梁提升至设计位置,保证梁的几何尺寸和位置的准确性。
4. 支模安装:将支模设备安装到梁的下方或侧面,使其与梁紧密连接,确保支模的稳定性和可靠性。
5. 拆模设备安装:将拆模设备安装到梁的下方或侧面,使其与梁紧密连接,确保拆模的稳定性和可靠性。

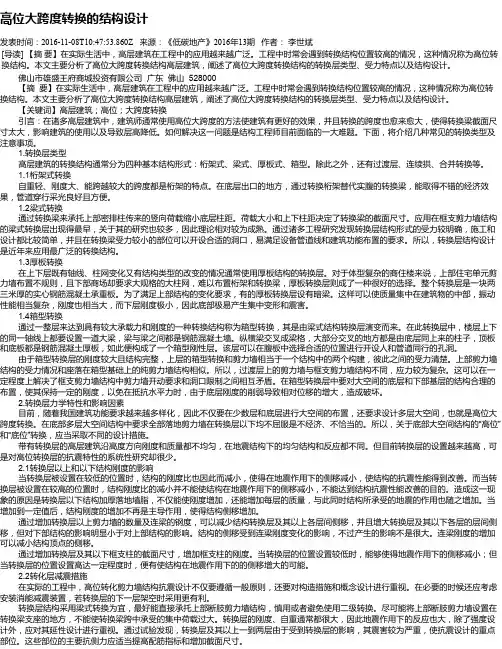

高位大跨度转换的结构设计发表时间:2016-11-08T10:47:53.860Z 来源:《低碳地产》2016年13期作者:李世斌[导读] 【摘要】在实际生活中,高层建筑在工程中的应用越来越广泛。
工程中时常会遇到转换结构位置较高的情况,这种情况称为高位转换结构。
本文主要分析了高位大跨度转换结构高层建筑,阐述了高位大跨度转换结构的转换层类型、受力特点以及结构设计。
佛山市雄盛王府商城投资有限公司广东佛山 528000【摘要】在实际生活中,高层建筑在工程中的应用越来越广泛。
工程中时常会遇到转换结构位置较高的情况,这种情况称为高位转换结构。
本文主要分析了高位大跨度转换结构高层建筑,阐述了高位大跨度转换结构的转换层类型、受力特点以及结构设计。
【关键词】高层建筑;高位;大跨度转换引言:在诸多高层建筑中,建筑师通常使用高位大跨度的方法使建筑有更好的效果,并且转换的跨度也愈来愈大,使得转换梁截面尺寸太大,影响建筑的使用以及导致层高降低。
如何解决这一问题是结构工程师目前面临的一大难题。
下面,将介绍几种常见的转换类型及注意事项。
1.转换层类型高层建筑的转换结构通常分为四种基本结构形式:桁架式、梁式、厚板式、箱型。
除此之外,还有过渡层、连续拱、合并转换等。
1.1桁架式转换自重轻、刚度大、能跨越较大的跨度都是桁架的特点。
在底层出口的地方,通过转换桁架替代实腹的转换梁,能取得不错的经济效果,管道穿行采光良好且方便。
1.2梁式转换通过转换梁来承托上部密排柱传来的竖向荷载缩小底层柱距。
荷载大小和上下柱距决定了转换梁的截面尺寸。
应用在框支剪力墙结构的梁式转换层出现得最早,关于其的研究也较多,因此理论相对较为成熟。
通过诸多工程研究发现转换层结构形式的受力较明确,施工和设计都比较简单,并且在转换梁受力较小的部位可以开设合适的洞口,易满足设备管道线和建筑功能布置的要求。
所以,转换层结构设计是近年来应用最广泛的转换结构。
1.3厚板转换在上下层既有轴线、柱网变化又有结构类型的改变的情况通常使用厚板结构的转换层。

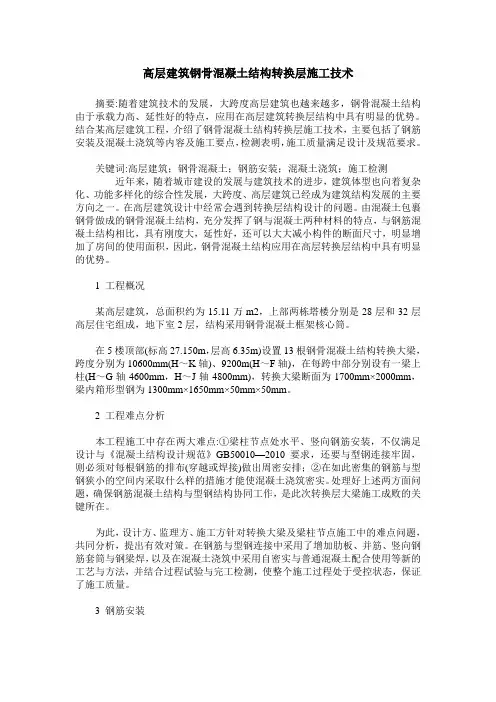

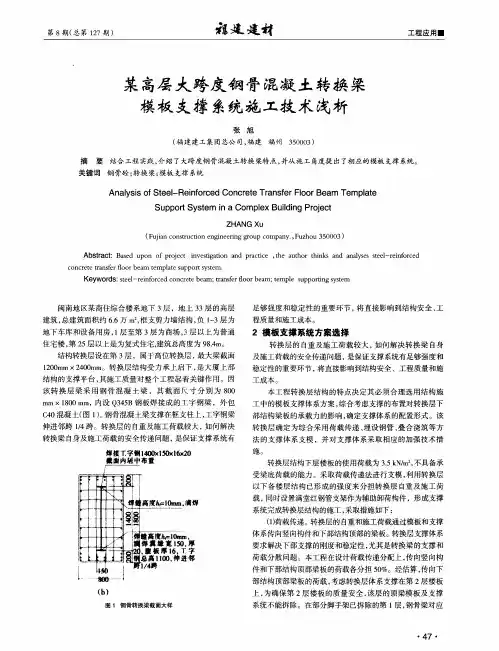

高层建筑钢骨混凝土结构转换层施工技术摘要:随着建筑技术的发展,大跨度高层建筑也越来越多,钢骨混凝土结构由于承载力高、延性好的特点,应用在高层建筑转换层结构中具有明显的优势。
结合某高层建筑工程,介绍了钢骨混凝土结构转换层施工技术,主要包括了钢筋安装及混凝土浇筑等内容及施工要点,检测表明,施工质量满足设计及规范要求。
关键词:高层建筑;钢骨混凝土;钢筋安装;混凝土浇筑;施工检测近年来,随着城市建设的发展与建筑技术的进步,建筑体型也向着复杂化、功能多样化的综合性发展,大跨度、高层建筑已经成为建筑结构发展的主要方向之一。
在高层建筑设计中经常会遇到转换层结构设计的问题。
由混凝土包裹钢骨做成的钢骨混凝土结构,充分发挥了钢与混凝土两种材料的特点,与钢筋混凝土结构相比,具有刚度大,延性好,还可以大大减小构件的断面尺寸,明显增加了房间的使用面积,因此,钢骨混凝土结构应用在高层转换层结构中具有明显的优势。
1 工程概况某高层建筑,总面积约为15.11万m2,上部两栋塔楼分别是28层和32层高层住宅组成,地下室2层,结构采用钢骨混凝土框架核心筒。
在5楼顶部(标高27.150m,层高6.35m)设置13根钢骨混凝土结构转换大梁,跨度分别为10600mm(H~K轴)、9200m(H~F轴),在每跨中部分别设有一梁上柱(H~G轴4600mm,H~J轴4800mm),转换大梁断面为1700mm×2000mm,梁内箱形型钢为1300mm×1650mm×50mm×50mm。
2 工程难点分析本工程施工中存在两大难点:①梁柱节点处水平、竖向钢筋安装,不仅满足设计与《混凝土结构设计规范》GB50010—2010要求,还要与型钢连接牢固,则必须对每根钢筋的排布(穿越或焊接)做出周密安排;②在如此密集的钢筋与型钢狭小的空间内采取什么样的措施才能使混凝土浇筑密实。
处理好上述两方面问题,确保钢筋混凝土结构与型钢结构协同工作,是此次转换层大梁施工成败的关键所在。

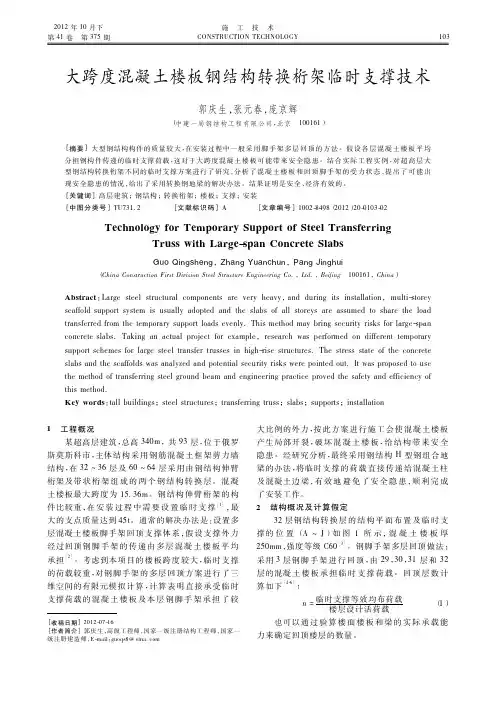

大跨度砼楼板钢结构转换桁架临时支撑技术
郭庆生1a , 张元春1b
1中建一局钢结构工程有限公司
北京市丰台区西四环南路52号中建一局大厦1006室邮编100161
a guoqs8@ ,
b zyc821111@
摘要:大型钢结构构件的重量较大,在安装过程中一般采用脚手架多层回顶的方法,假设各层砼楼板平均分担钢构件传递的临时支撑荷载,这对于大跨度砼楼板可能带来安全隐患。
结合实际工程实例,对超高层大型钢结构转换桁架的临时支撑方案进行了研究,分析了砼楼板和回顶脚手杆的受力状态,提出了可能出现安全隐患的情况,给出了采用组合钢地梁的解决办法,实际证明是安全、经济有效的。
关键词:大跨度砼楼板,大型钢构件安装,临时支撑,脚手架回顶
1 概述:
某超高层建筑,总高340m, 共93层,位于俄罗斯莫斯科市,主体结构采用钢筋混凝土框架剪力墙结构,在32至36层及60至64层采用由钢结构伸臂桁架及带状桁架组成的两个钢结构转换层。
砼楼板最大跨度为15.36m。
钢结构伸臂桁架的构件比较重,在安装过程中需要设置临时支撑,最大的支点重量达到45吨。
通常的解决办法是:设置多层砼楼板脚手架回顶支撑体系,假设支撑外力经过回顶钢脚手杆的传递由多层砼楼板平均承担。
考虑到本项目的楼板跨度较大,临时支撑的荷载较较重,对钢脚手架的多层回顶方案进行了三维空间的有限元模拟计算,计算表明直接承受临时支撑荷载的砼楼板及本层钢脚手杆承担了较大比例的外力,按此方案进行施工会使得砼楼板产生局部开裂,破坏砼楼板,给结构带来安全隐患。
经研究分析,最终采用钢结构H型钢组合地梁的办法,将临时支撑的荷载直接传递给砼柱及砼边梁,有效地避免了安全隐患,顺利完成了安装工作。
2 结构概况及计算假定:
32层钢结构转换层的结构平面布置图及临时支撑的位置(A-J)如图1所示。
图1 钢结构转换层结构布置图图2 钢脚手架多层回顶有限元模拟分析模型
钢脚手架多层回顶做法:采用3层钢脚手架进行回顶,由29层、30层、31层和32层的砼楼板承担临时支撑荷载。
回顶层数计算公式:
n1 =临时支撑等效均布荷载
楼层设计活荷载
(1)
也可以通过验算楼面楼板和梁的实际承载能力来确定回顶楼层的数量。
回顶钢脚手杆的数量计算公式:
N2 =
临时支撑荷载
单根钢脚手杆的承载能力
(2)
计算假定:
①、所有回顶脚手架与砼楼板顶紧、无间隙。
②、参与回顶的各层砼楼板平均分担临时支撑荷载。
荷载取值表 1 序号荷载工况荷载取值(KN/m2)
1 DEAD 楼板自重
2 LIVE1(施工活荷载) 2.0
3 LIVE2(回顶点集中荷载)A点B点C点D点E点F点G点H点J点回顶点荷载值(KN)450 180 250 200 350 350 400 300 300
3 结构分析
采用有限元分析软件MIDAS进行计算分析,砼楼板采用壳单元,砼梁、柱和钢脚手架采用梁单元。
32层砼楼板顶部应力图如图3所示,31层砼楼板顶部应力图如图4所示。
图3 32层砼楼板顶部应力云图图4 31层砼楼板顶部应力云图
(砼最大拉应力为8.7 N/mm2)(砼最大拉应力为8.7 N/mm2)
砼楼板板顶的应力值如表2所示。
不同楼层砼板顶应力值比较(单位:N/mm2) 表2 楼层编号 A点 B点 C点应力比
32层 -81 -32.2 1 1
31层 -56.8 -25.8 1 0.5
30层 -50.7 -25.1 1 0.3
29层 1.43 1.25 1 0.2
由上述分析可知,当采用回顶支撑楼板时,下部回顶脚手架内力并不是均匀分配给各层楼面结构的,而是首层分配的内力占了总内力的40%左右,以下各层基本均匀分配。
如果按内力均匀分配进行传导计算,则容易导致首层内力估算不足、架子承载不够等情况,使计算偏于不安全。
各层砼楼板平均分配临时支撑荷载的假定是不合理的。
由于钢脚手杆的刚度相对较弱,首层砼楼板的变形最大,向下逐层砼楼板的变形逐步减小,相应的砼楼板的内力也逐层减小,分担临时支撑的荷载作用也相应减小。
如若采用上述假定进行逐层回顶施工方案,将会给回顶最上层的砼楼板带来安全隐患,尤其是对于大跨度砼楼板的结构。
最终决定采用H型钢组合钢地梁的方案:在第32层砼楼面上设置转换H型钢组合梁,梁底距离楼板顶面150mm, 梁的两端支撑在钢垫梁上,通过钢垫梁将临时支撑荷载直接传递给砼梁和砼柱。
H 型钢组合钢地梁平面布置如图5所示,三维空间图如图6所示。
图5 H型钢组合钢地梁平面布置图图6 H型钢组合钢地梁三维空间图
H型钢的总用钢梁约为28吨,可以周转使用,同时加快了钢脚手杆的周转速度,经测算收
到了比较好的经济效益。
4 结论:
实践表明采用H型钢组合钢地梁的办法避免了由于计算假设的不合理,给砼楼板带来的安全隐患,加快了施工速度,提前5天完成了转换层钢桁架的施工工作。
综合以上的施工分析及经验,总结归纳出以下结论:
1)对于大跨度砼楼板,在施工过程中,当临时支撑所传递的荷载值较大时,要慎重采用钢脚手架多层回顶的方法,建议进行三维施工验算分析,以确定最上层砼楼板是否可以承担实际分担实际传递的外荷载。
2)对于大跨度砼楼板,建议采用设置钢地梁的方法,将临时支撑的荷载直接传递给砼梁或砼柱,这种方法传力明确,且安全可靠。
3)要保证钢地梁的底面距离砼楼板的上表面留有足够的高度,防止钢梁在外荷载的作用下下挠,导致砼楼板直接承受临时支撑的荷载,建议高度范围:150mm~200mm。
参考文献:
[1] 建筑施工手册【M】.北京: 中国建筑工业出版社, 2003.
Handbook of building construction[M].Beijing: China Architecture & Building Press, 2003.(in Chinese)
[2] 鲍广鑑. 钢结构施工技术及实例【M】. 北京: 中国建筑工业出版社, 2005.
Bao Guangjian. Construction Technique of Steel Structure and Examples[M]. Beijing: China Architecture & Building Press, 2005.(in Chinese)
[3] 中华人民共和国住房和城乡建设部.GB50010-2010 混凝土结构设计规范【S】. 北京:中国建筑工业出版社,2010.
Ministry of Housing and Urban-Rural Construction of PRC.GB50010-2010 Code for Design of Concrete Strctures[S].Beijing: China Architecture & Building Press, 2010.(in Chinese) [4] 苏联国家建筑委员会. 3.03 01-87 支撑与防护结构建筑标准与规则【S】.莫斯科,1989.
The Soviet Union State Architecyural Commission. 3.03 01-87 Support and Protective Structure Building Codes and Regulation[S].Moscow, 1989.
[5] 中华人民共和国住房和城乡建设部.JGJ130-2011 建筑施工扣件式钢管脚手架安全技术规范【S】. 北京:中国建筑工业出版社,2011.
Ministry of Housing and Urban-Rural Construction of PRC. JGJ130-2011 Technical Code for Safety of Steel Tubular Scaffold with Couplers in Construction[S].Beijing: China Architecture & Building Press, 2011.(in Chinese)
[6] 中华人民共和国住房和城乡建设部.GB50009-2001 建筑结构荷载规范【S】. 北京:中国建筑工业出版社,2002.
