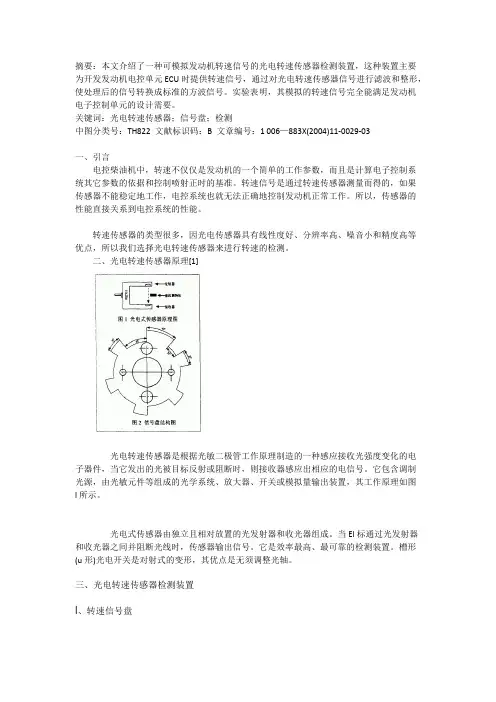

光电传感器测齿轮转速及磨损程度

摘要：本文介绍了一种可模拟发动机转速信号的光电转速传感器检测装置，这种装置主要为开发发动机电控单元ECU时提供转速信号，通过对光电转速传感器信号进行滤波和整形，使处理后的信号转换成标准的方波信号。

实验表明，其模拟的转速信号完全能满足发动机电子控制单元的设计需要。

关键词：光电转速传感器；信号盘；检测中图分类号：TH822 文献标识码：B 文章编号：1 006—883X(2004)11-0029-03一、引言电控柴油机中，转速不仅仅是发动机的一个简单的工作参数，而且是计算电子控制系统其它参数的依据和控制喷射正时的基准。

转速信号是通过转速传感器测量而得的，如果传感器不能稳定地工作，电控系统也就无法正确地控制发动机正常工作。

所以，传感器的性能直接关系到电控系统的性能。

转速传感器的类型很多，因光电传感器具有线性度好、分辨率高、噪音小和精度高等优点，所以我们选择光电转速传感器来进行转速的检测。

二、光电转速传感器原理[1]光电转速传感器是根据光敏二极管工作原理制造的一种感应接收光强度变化的电子器件，当它发出的光被目标反射或阻断时，则接收器感应出相应的电信号。

它包含调制光源，由光敏元件等组成的光学系统、放大器、开关或模拟量输出装置，其工作原理如图l所示。

光电式传感器由独立且相对放置的光发射器和收光器组成。

当El标通过光发射器和收光器之间并阻断光线时，传感器输出信号。

它是效率最高、最可靠的检测装置。

槽形(u形)光电开关是对射式的变形，其优点是无须调整光轴。

三、光电转速传感器检测装置l、转速信号盘信号盘可用一般钢板制成，结构如图2所示，这个信号盘就是发动机实验时所用的信号盘，盘上共有6个齿，其中有1个40°的宽齿(作为喷油正时基准信号)，5个20°的窄齿：围绕盘中心有4个均匀(相隔90°)的孔，两个大孔直径为21ram，另两个小孔直径为10．6mm，盘中心还有一个直径52mm的中心孔。

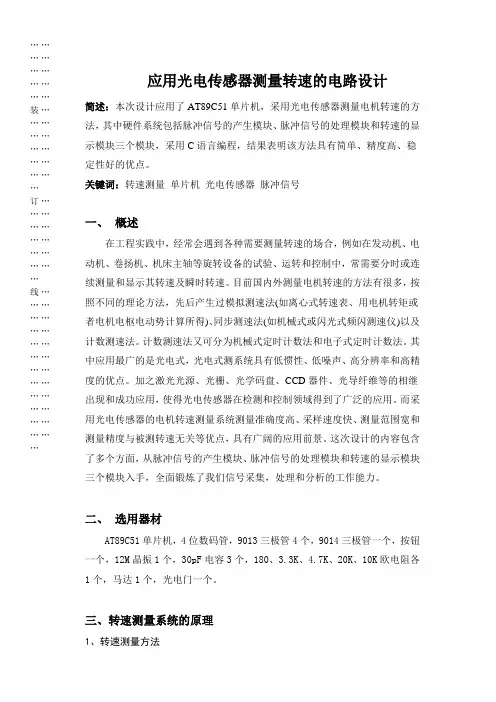

应用光电传感器测量转速的电路设计 简述：本次设计应用了AT89C51单片机，采用光电传感器测量电机转速的方法，其中硬件系统包括脉冲信号的产生模块、脉冲信号的处理模块和转速的显示模块三个模块，采用C 语言编程，结果表明该方法具有简单、精度高、稳定性好的优点。

关键词：转速测量 单片机 光电传感器 脉冲信号 一、 概述 在工程实践中，经常会遇到各种需要测量转速的场合，例如在发动机、电动机、卷扬机、机床主轴等旋转设备的试验、运转和控制中，常需要分时或连续测量和显示其转速及瞬时转速。

目前国内外测量电机转速的方法有很多，按照不同的理论方法，先后产生过模拟测速法(如离心式转速表、用电机转矩或者电机电枢电动势计算所得)、同步测速法(如机械式或闪光式频闪测速仪)以及计数测速法。

计数测速法又可分为机械式定时计数法和电子式定时计数法。

其中应用最广的是光电式，光电式测系统具有低惯性、低噪声、高分辨率和高精度的优点。

加之激光光源、光栅、光学码盘、CCD 器件、光导纤维等的相继出现和成功应用，使得光电传感器在检测和控制领域得到了广泛的应用。

而采用光电传感器的电机转速测量系统测量准确度高、采样速度快、测量范围宽和测量精度与被测转速无关等优点，具有广阔的应用前景。

这次设计的内容包含了多个方面，从脉冲信号的产生模块、脉冲信号的处理模块和转速的显示模块三个模块入手，全面锻炼了我们信号采集，处理和分析的工作能力。

二、 选用器材AT89C51单片机，4位数码管，9013三极管4个，9014三极管一个，按钮一个，12M 晶振1个，30pF 电容3个，180、3.3K 、4.7K 、20K 、10K 欧电阻各1个，马达1个，光电门一个。

三、转速测量系统的原理1、转速测量方法…………………………装………………………………订………………………………线………………………………………………………………转速是指作圆周运动的物体在单位时间内所转过的圈数，其大小及变化往往意味着机器设备运转的正常与否，因此，转速测量一直是工业领域的一个重要问题。

光电转速传感器的转速测量实验一、实验原理光电转速传感器是一种基于光电效应的传感器，它通过检测旋转物体上的标记或孔洞来测量转速。

当旋转物体上的标记经过传感器的光路时，会遮挡或透过光线，从而使传感器输出的电信号发生变化。

通过对这些电信号的处理和分析，可以计算出旋转物体的转速。

光电转速传感器通常由光源、光学透镜、光电探测器和信号处理电路等部分组成。

光源发出的光线经过光学透镜聚焦后照射到旋转物体上，当旋转物体上的标记经过光路时，光电探测器接收到的光强会发生变化，产生相应的电信号。

信号处理电路对这些电信号进行放大、滤波和整形等处理，最终输出与转速成正比的脉冲信号。

二、实验设备1、光电转速传感器：选择合适的光电转速传感器，其性能参数如测量范围、精度、响应时间等应满足实验要求。

2、旋转平台：用于安装被测旋转物体，并提供稳定的旋转运动。

3、信号调理器：用于对传感器输出的电信号进行调理和放大，以便后续的数据采集和处理。

4、数据采集卡：将调理后的电信号转换为数字信号，并传输到计算机进行处理和分析。

5、计算机：安装有相关的数据采集和分析软件，用于控制实验过程、采集数据以及进行数据处理和分析。

三、实验步骤1、安装和连接设备将光电转速传感器安装在合适的位置，使其光路能够对准旋转物体上的标记。

将传感器的输出端连接到信号调理器的输入端，将信号调理器的输出端连接到数据采集卡的输入端。

将数据采集卡插入计算机的 PCI 插槽，并安装相应的驱动程序和软件。

2、调整传感器位置和光路调整传感器的位置和角度，使光路能够准确地照射到旋转物体上的标记，并确保光电探测器能够接收到足够强度的光信号。

使用遮光板或其他工具，检查光路的遮挡情况，确保光路畅通无阻。

3、设置实验参数在计算机上打开数据采集软件，设置采样频率、通道选择、触发方式等参数。

根据旋转物体的转速范围和测量精度要求，合理设置采样频率，以保证能够采集到足够数量的有效数据。

4、启动旋转平台打开旋转平台的电源，调整转速到预定值。

光电传感器实验报告（文档4篇）以下是网友分享的关于光电传感器实验报告的资料4篇，希望对您有所帮助，就爱阅读感谢您的支持。

光电传感器实验报告第一篇实验报告2――光电传感器测距功能测试1．实验目的：了解光电传感器测距的特性曲线；掌握LEGO基本模型的搭建；熟练掌握ROBOLAB软件；2．实验要求：能够用LEGO积木搭建小车模式，并在车头安置光电传感器。

能在光电传感器紧贴红板，以垂直红板的方向作匀速直线倒车运动过程中进行光强值采集，绘制出时间－光强曲线，然后推导出位移－光强曲线及方程。

3．程序设计：编写程序流程图并写出程序，如下所示：ROBOLAB程序设计：4．实验步骤：1) 搭建小车模型，参考附录步骤或自行设计（创新可加分）。

2) 用ROBOLAB编写上述程序。

3) 将小车与电脑用USB数据线连接，并打开NXT的电源。

点击ROBOLAB 的RUN按钮，传送程序。

4) 取一红颜色的纸板（或其他红板）竖直摆放，并在桌面平面与纸板垂直方向放置直尺，用于记录小车行走的位移。

5) 将小车的光电传感器紧贴红板放置，用电脑或NXT的红色按钮启动小车，进行光强信号的采样。

从直尺上读取小车的位移。

6) 待小车发出音乐后，点击ROBOLAB的数据采集按钮，进行数据采集，将数据放入红色容器。

共进行四次数据采集。

7) 点击ROBOLAB的计算按钮，分别对四次采集的数据进行同时显示、平均线及拟和线处理。

8) 利用数据处理结果及图表，得出时间同光强的对应关系。

再利用小车位移同时间的关系（近似为匀速直线运动），推导出小车位移同光强的关系表达式。

5．调试与分析a) 采样次数设为24，采样间隔为0.05s，共运行1.2s。

采得数据如下所示。

b) 在ROBOLAB的数据计算工具中得到平均后的光电传感器特性曲线，如图所示：c) 对上述平均值曲线进行线性拟合，得到的光强与时间的线性拟合函数：d) 取四次实验小车位移的平均值，根据时间与光强的拟合函数求取距离与光强的拟合函数：由上图可得光强与时间的关系为：y=-25.261858×t+56.524457 ; 量取位移为4.5cm，用时1.2s，得：x=3.75×t ;光强与位移的关系为：y= -6.73649547×x+56.524457 ;e) 通过观测上图及导出的光强位移函数可知，光电传感器在短距离里内对位移信号有着良好的线性关系，可以利用光强值进行位移控制。

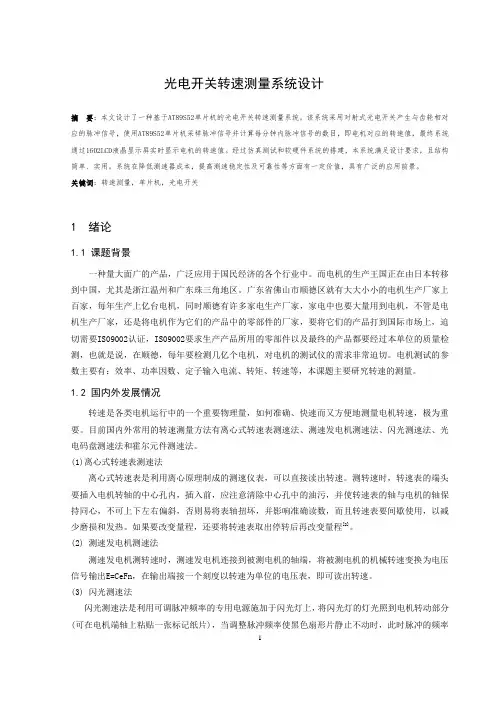

光电开关转速测量系统设计摘要：本文设计了一种基于AT89S52单片机的光电开关转速测量系统。

该系统采用对射式光电开关产生与齿轮相对应的脉冲信号，使用AT89S52单片机采样脉冲信号并计算每分钟内脉冲信号的数目，即电机对应的转速值，最终系统通过1602LCD液晶显示屏实时显示电机的转速值。

经过仿真测试和软硬件系统的搭建，本系统满足设计要求，且结构简单、实用。

系统在降低测速器成本，提高测速稳定性及可靠性等方面有一定价值，具有广泛的应用前景。

关键词：转速测量，单片机，光电开关1 绪论1.1 课题背景一种量大面广的产品，广泛应用于国民经济的各个行业中。

而电机的生产王国正在由日本转移到中国，尤其是浙江温州和广东珠三角地区。

广东省佛山市顺德区就有大大小小的电机生产厂家上百家，每年生产上亿台电机，同时顺德有许多家电生产厂家，家电中也要大量用到电机，不管是电机生产厂家，还是将电机作为它们的产品中的零部件的厂家，要将它们的产品打到国际市场上，迫切需要IS09002认证，IS09002要求生产产品所用的零部件以及最终的产品都要经过本单位的质量检测，也就是说，在顺德，每年要检测几亿个电机，对电机的测试仪的需求非常迫切。

电机测试的参数主要有：效率、功率因数、定子输入电流、转矩、转速等，本课题主要研究转速的测量。

1.2 国内外发展情况转速是各类电机运行中的一个重要物理量，如何准确、快速而又方便地测量电机转速，极为重要。

目前国内外常用的转速测量方法有离心式转速表测速法、测速发电机测速法、闪光测速法、光电码盘测速法和霍尔元件测速法。

(1)离心式转速表测速法离心式转速表是利用离心原理制成的测速仪表，可以直接读出转速。

测转速时，转速表的端头要插入电机转轴的中心孔内，插入前，应注意清除中心孔中的油污，并使转速表的轴与电机的轴保持同心，不可上下左右偏斜，否则易将表轴扭坏，并影响准确读数，而且转速表要间歇使用，以减少磨损和发热。

如果要改变量程，还要将转速表取出停转后再改变量程[2]。

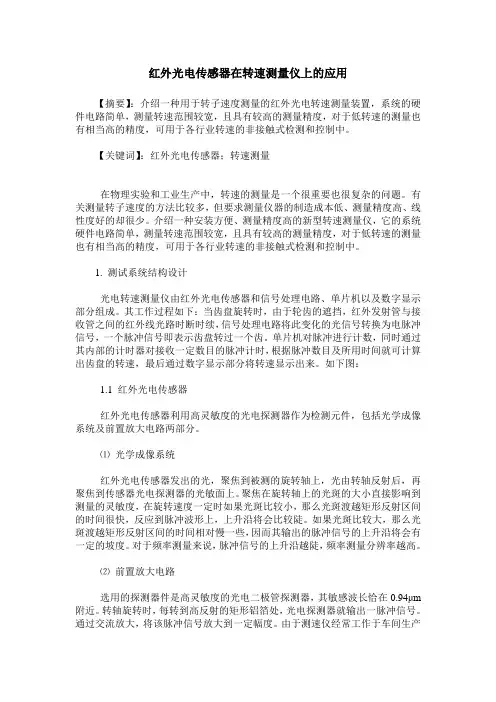

红外光电传感器在转速测量仪上的应用【摘要】：介绍一种用于转子速度测量的红外光电转速测量装置，系统的硬件电路简单，测量转速范围较宽，且具有较高的测量精度，对于低转速的测量也有相当高的精度，可用于各行业转速的非接触式检测和控制中。

【关键词】：红外光电传感器；转速测量在物理实验和工业生产中，转速的测量是一个很重要也很复杂的问题。

有关测量转子速度的方法比较多，但要求测量仪器的制造成本低、测量精度高、线性度好的却很少。

介绍一种安装方便、测量精度高的新型转速测量仪，它的系统硬件电路简单，测量转速范围较宽，且具有较高的测量精度，对于低转速的测量也有相当高的精度，可用于各行业转速的非接触式检测和控制中。

1. 测试系统结构设计光电转速测量仪由红外光电传感器和信号处理电路、单片机以及数字显示部分组成。

其工作过程如下：当齿盘旋转时，由于轮齿的遮挡，红外发射管与接收管之间的红外线光路时断时续，信号处理电路将此变化的光信号转换为电脉冲信号，一个脉冲信号即表示齿盘转过一个齿。

单片机对脉冲进行计数，同时通过其内部的计时器对接收一定数目的脉冲计时，根据脉冲数目及所用时间就可计算出齿盘的转速，最后通过数字显示部分将转速显示出来。

如下图：1.1 红外光电传感器红外光电传感器利用高灵敏度的光电探测器作为检测元件，包括光学成像系统及前置放大电路两部分。

⑴光学成像系统红外光电传感器发出的光，聚焦到被测的旋转轴上，光由转轴反射后，再聚焦到传感器光电探测器的光敏面上。

聚焦在旋转轴上的光斑的大小直接影响到测量的灵敏度，在旋转速度一定时如果光斑比较小，那么光斑渡越矩形反射区间的时间很快，反应到脉冲波形上，上升沿将会比较陡。

如果光斑比较大，那么光斑渡越矩形反射区间的时间相对慢一些，因而其输出的脉冲信号的上升沿将会有一定的坡度。

对于频率测量来说，脉冲信号的上升沿越陡，频率测量分辨率越高。

⑵前置放大电路选用的探测器件是高灵敏度的光电二极管探测器，其敏感波长恰在0.94μm 附近。

齿轮参数的测定齿轮是一种常用的机械传动装置，其作用是通过齿轮齿的啮合，将动力传递到另一个齿轮或机器设备上。

在齿轮的设计、制造和使用过程中，准确的齿轮参数测定非常重要，可以保证齿轮系统的可靠性、稳定性和正确性。

本文将介绍齿轮参数的测定方法和注意事项。

齿数是齿轮的重要参数之一，它决定了齿轮的传动比和载荷分配。

齿轮齿数的测定方法有多种，下面介绍两种常用的测定方法。

1. 直观法直观法是在放大平面上，通过直接观察齿轮齿数来进行测量的方法。

具体操作步骤如下：（1）将齿轮放在平面上，并用标尺测量齿轮的直径。

（2）确定齿轮的头尾端，计数器从齿轮头部开始，数出每个齿槽的齿数。

（3）计数每一排的齿数，求和即可得到齿轮齿数。

直观法的误差较大，适用于小型齿轮的齿数测量。

2. 相位比较法相位比较法是利用相位差和比较装置进行齿数测量的方法。

具体操作步骤如下：（1）将齿轮装在正反转可调的齿轮测试台上，同时与光电传感器相连。

（2）通过调整齿轮测试台的正反转方向，使光电传感器可以检测两个齿轮齿槽之间的光电信号。

（4）调整相位比较仪的灵敏度和滤波器信号，通过观察比较仪指针的运动，可以确定齿轮的齿数。

相位比较法的测量精度较高，适用于大规模生产的齿轮。

（1）将齿轮与模模配合时，将模模倾斜固定在工作平面上。

（2）将齿轮逐渐向模模缩进，同步注意齿轮啮合时的颤振、异响等感觉。

（3）当齿轮的两齿相隔距离感觉和模模的一般齿距接近时，将齿轮和模模分离出来，测量齿轮的齿距。

（4）对齿距进行测量后，通过公式计算得到齿轮的模数。

2. 分度盘法分度盘法是通过加工齿轮时使用的分度盘来测定齿轮模数的方法。

具体操作步骤如下：（1）将齿轮压在加工装置中，使其保持稳定的位置。

（2）在加工装置上安装分度盘，然后将这两部分起子联接，用千分尺、正确器等工具精确检查，使它们在转过固定度数后精确对位。

（3）在加工装置上移动齿轮和分度盘，将齿轮和分度盘上的相邻齿槽对齐。

（4）通过观察分度盘的标号来测定齿轮的模数。

传感器技术与应用任务15 光电传感器用于物位和转速的检测⏹学习目标：使学生认识、了解光电传感器；了解光电效应的三种类型和光电传感器的工作原理和特性；能应用光电传感器。

⏹学习重点：（1）光电效应的三种类型。

（2）常用光电传感器的工作原理。

（3）光电传感器的应用。

⏹学习难点光电传感器的工作原理。

传感器技术与应用任务15 光电传感器用于物位和转速的检测＊任务提出：在各种车辆的运转、机械设备的运行中，都需要对转速进行检测。

传感器技术与应用任务15 光电传感器用于物位和转速的检测资讯光电传感器是将光信号转换为电信号的一种传感器。

光电传感器具有高精度、高分辨率、高可靠性、非接触、响应快和结构简单等特点。

传感器技术与应用任务15 光电传感器用于物位和转速的检测光电传感器的工作原理：光照射在物体表面上可看成是物体受到一连串具有一定能量的光子轰击，于是物体中的电子吸收了光子的能量，导致物体的电学性质发生了变化，这种现象就称为光电效应。

传感器技术与应用任务15 光电传感器用于物位和转速的检测外光电效应：物体在光线作用下，内部电子吸收能量后，逸出物体表面的现象称为外光电效应。

基于该效应的光电器件有光电管、光电倍增管等。

内光电效应：物体在光线作用下，内部载流子浓度增大，使电导率增大的现象称为内光电效应，又称光电导效应。

基于该效应的光电器件有光敏电阻、光敏晶体管等。

半导体光生伏特效应（光伏效应）：物体在光线作用下，产生一定方向电动势的现象称为半导体光生伏特效应。

基于该效应的光电器件有光电池。

真空光电器件半导体光电器件传感器技术与应用 任务15 光电传感器用于物位和转速的检测 光电管示意图光电器件光电管： 光电管由一个阴极和一个阳极构成，并密封在一支真空玻璃管内，如右图所示。

光电管的阴极是接受光的照射，它决定了器件的光电特性。

阳极由金属丝做成，用于收集电子。

传感器技术与应用任务15 光电传感器用于物位和转速的检测工作原理：当阴极受到适当波长的光线照射时，电子克服金属表面对它的束缚而逸出金属表面，形成电子发射。

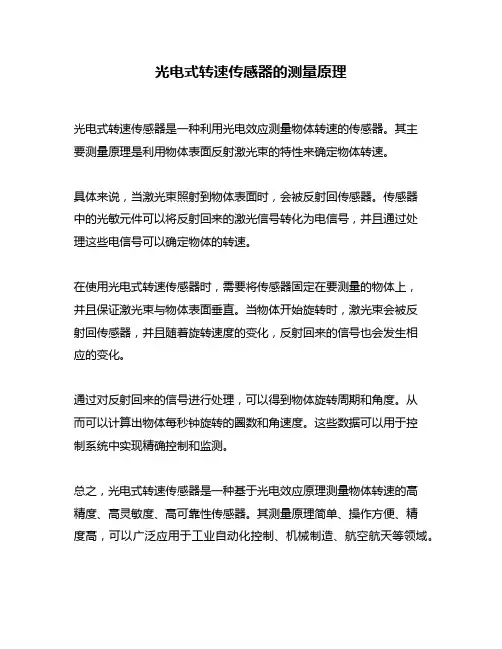

光电式转速传感器的测量原理
光电式转速传感器是一种利用光电效应测量物体转速的传感器。

其主
要测量原理是利用物体表面反射激光束的特性来确定物体转速。

具体来说，当激光束照射到物体表面时，会被反射回传感器。

传感器
中的光敏元件可以将反射回来的激光信号转化为电信号，并且通过处
理这些电信号可以确定物体的转速。

在使用光电式转速传感器时，需要将传感器固定在要测量的物体上，
并且保证激光束与物体表面垂直。

当物体开始旋转时，激光束会被反
射回传感器，并且随着旋转速度的变化，反射回来的信号也会发生相
应的变化。

通过对反射回来的信号进行处理，可以得到物体旋转周期和角度。

从
而可以计算出物体每秒钟旋转的圈数和角速度。

这些数据可以用于控
制系统中实现精确控制和监测。

总之，光电式转速传感器是一种基于光电效应原理测量物体转速的高
精度、高灵敏度、高可靠性传感器。

其测量原理简单、操作方便、精
度高，可以广泛应用于工业自动化控制、机械制造、航空航天等领域。

光电开关转速测量系统设计摘要：本文设计了一种基于AT89S52单片机的光电开关转速测量系统。

该系统采用对射式光电开关产生与齿轮相对应的脉冲信号，使用AT89S52单片机采样脉冲信号并计算每分钟内脉冲信号的数目，即电机对应的转速值，最终系统通过1602LCD液晶显示屏实时显示电机的转速值。

经过仿真测试和软硬件系统的搭建，本系统满足设计要求，且结构简单、实用。

系统在降低测速器成本，提高测速稳定性及可靠性等方面有一定价值，具有广泛的应用前景。

关键词：转速测量，单片机，光电开关1 绪论1.1 课题背景一种量大面广的产品，广泛应用于国民经济的各个行业中。

而电机的生产王国正在由日本转移到中国，尤其是浙江温州和广东珠三角地区。

广东省佛山市顺德区就有大大小小的电机生产厂家上百家，每年生产上亿台电机，同时顺德有许多家电生产厂家，家电中也要大量用到电机，不管是电机生产厂家，还是将电机作为它们的产品中的零部件的厂家，要将它们的产品打到国际市场上，迫切需要IS09002认证，IS09002要求生产产品所用的零部件以及最终的产品都要经过本单位的质量检测，也就是说，在顺德，每年要检测几亿个电机，对电机的测试仪的需求非常迫切。

电机测试的参数主要有：效率、功率因数、定子输入电流、转矩、转速等，本课题主要研究转速的测量。

1.2 国内外发展情况转速是各类电机运行中的一个重要物理量，如何准确、快速而又方便地测量电机转速，极为重要。

目前国内外常用的转速测量方法有离心式转速表测速法、测速发电机测速法、闪光测速法、光电码盘测速法和霍尔元件测速法。

(1)离心式转速表测速法离心式转速表是利用离心原理制成的测速仪表，可以直接读出转速。

测转速时，转速表的端头要插入电机转轴的中心孔内，插入前，应注意清除中心孔中的油污，并使转速表的轴与电机的轴保持同心，不可上下左右偏斜，否则易将表轴扭坏，并影响准确读数，而且转速表要间歇使用，以减少磨损和发热。

如果要改变量程，还要将转速表取出停转后再改变量程[2]。

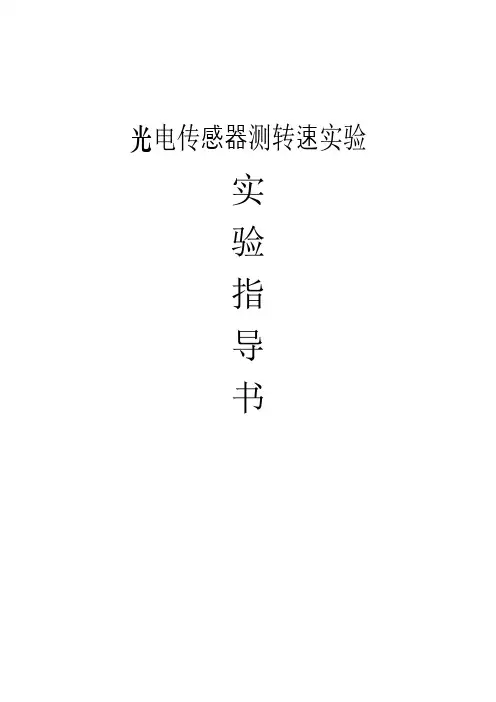

光电传感器测转速实验实验指导书简 介一、本实验装置的设计宗旨：本实验装置具有设计性、趣味性、开放性和拓展性，实验中大量重复的接线、调试和后续数据处理、分析、可以加深学生对实验仪器构造和原理的理解，有利于培养学生耐心仔细的实验习惯和严谨的实验态度。

非常适合大中专院校开设开放性实验。

本实验装置采用了性能比较稳定，品质较高的敏感器件，同时采用布局较为合理且十分成熟的电路设计。

二、光电传感器测转速实验实验装置 1．传感器实验台部分2．九孔实验板接口平台部分：九孔实验板作为开放式和设计性实验的一个桥梁（平台）； 3．JK-19型直流恒压电源部分：提供实验时所必须的电源；4．处理电路模块部分：差动放大器、电压放大器、调零、增益、移相等模块组成。

三、主要技术参数、性能及说明：（1）光电传感器：由一只红外发射管与接收管组成。

（2）差动放大器：通频带kHz 10~0可接成同相、反相、差动结构，增益为100~1倍的直流放大器。

（3）电压放大器：增益约为5位，同相输入，通频带kHz 10~0。

（4）19JK -型直流恒压电源部分：直流V 15±，主要提供给各芯片电源：V 6 ,V 4 ,V 2±±±分三档输出，提供给实验时的直流激励源；V 12~0：A 1ax Im =作为电机电源或作其它电源。

光电传感器测转速实验【实验原理】如图所示：光电传感器由红外发射二极管、红外接收管、达林顿出管及波形整形组成。

发射管发射红外光经电机转动叶片间隙，接收管接收到反射信号，经放大，波形整形输出方波，再经转换测出其频率，。

图1【实验目的】了解光电传感器测转速的基本原理及运用。

【实验仪器】如图所示，光电式传感器、JK-19型直流恒压电源、示波器、差动放大器、电压放大器、频率计和九孔实验板接口平台。

图2 图3【实验步骤】1．先将差动放大器调零，按图1接线；2．光电式-+,端分别接至直流恒压电源V 12~0的-+,端；3．-+Vi ,Vi 分别接直流恒压电源的V 6+和GND ，并与V 15±处的GND 相连； 4．调节电压粗调旋钮使电机转动；5．根据测到的频率及电机上反射面的数目算出此时的电机转速；即：)/(660P N 分转÷⨯=（式中P 是频率计显示值 转/6秒）填入表1中； 6．实验完毕，先关闭直流恒压电源。

光电式转速传感器的测量原理转速是衡量物体旋转速度的指标，广泛应用于机械制造、工业自动化等领域。

为了准确测量转速，光电式转速传感器应运而生。

光电式转速传感器是一种基于光电效应的传感器，通过光电元件感知被测物体的旋转运动，将转速信号转换成电信号输出。

其测量原理主要包括光电元件、光源和信号处理电路三方面。

光电元件是光电式转速传感器的核心部分，它能够将光信号转换成电信号。

常见的光电元件有光敏电阻、光电二极管和光电三极管等。

光敏电阻是一种能够根据光照强度改变电阻值的元件，当被测物体旋转时，光源照射到光敏电阻上，光照强度发生变化，从而改变电阻值。

光电二极管和光电三极管则是一种能够将光信号转换成电流信号的元件，当光源照射到光电二极管或光电三极管上时，会产生电流输出。

光源是光电式转速传感器中的另一重要组成部分。

光源可以是发光二极管、激光二极管等，它们能够提供光照射到光电元件上的光信号。

光源的选择要考虑到被测物体的特性以及测量环境的要求。

例如，在较暗的环境下，可以选择激光二极管作为光源，以提供足够强度的光信号；而在较亮的环境下，发光二极管就足够满足测量需求。

信号处理电路是将光电元件输出的电信号进行处理和转换的部分。

信号处理电路通常包括运放放大电路、滤波电路和比较电路等。

运放放大电路用于放大光电元件输出的微弱信号，以增加测量的灵敏度。

滤波电路则用于滤除噪声信号，使得测量结果更加准确可靠。

比较电路用于将输出信号与设定的阈值进行比较，以判断被测物体的转速是否超过设定值。

光电式转速传感器的测量原理是基于光电效应，通过光电元件感知被测物体的旋转运动，将转速信号转换成电信号输出。

光电元件、光源和信号处理电路是实现该测量原理的关键组成部分。

光电式转速传感器具有测量精度高、响应速度快、结构简单等优点，在各种工业应用中得到了广泛应用。

例如，在机械制造中，光电式转速传感器可以用于测量发动机转速、机械设备的转速等；在工业自动化中，光电式转速传感器可以用于控制系统的转速反馈等。

光电传感器测转速产生误差的可能原因光电传感器是一种能够将光信号转换为电信号的传感器，常用于测量旋转物体的转速。

然而在实际应用中，我们经常会发现光电传感器测转速时会产生误差。

造成这些误差的原因有很多，下面就一些可能的原因进行分析和讨论。

1. 光电传感器本身的问题光电传感器作为测量转速的重要设备，其本身的质量和性能会直接影响测量的准确性。

可能的问题包括传感器的灵敏度不足、分辨率不够高、受温度影响较大等。

这些问题都可能导致测量结果的偏差，需要在实际使用中注意选择合适的传感器，并对其性能进行严格的测试和校准。

2. 受测物体的特性测量转速的物体本身的特性也会对光电传感器产生影响。

比如物体的表面光滑度、颜色、反射率等都会影响传感器的光信号接收情况，进而影响到测量的准确性。

在实际应用中需要充分了解被测物体的特性，选择合适的传感器和测量方法。

3. 光线环境的影响光电传感器工作的环境对其测量准确性也有较大的影响。

光线强度、光源稳定性、光源角度等都可能影响到传感器的测量结果。

在实际应用中需要对测量环境进行合理的设计和调整，以减小环境对传感器的影响。

4. 信号处理系统光电传感器测量的光信号需要经过信号处理系统进行处理和分析，因此信号处理系统的性能也会对测量结果产生影响。

比如采样频率、滤波器的设置等都需要合理设计，以保证测量的准确性。

5. 安装和校准问题在实际安装和使用光电传感器时，可能存在安装位置不合适、校准不准确等问题，也会导致测量结果的误差。

因此在实际使用时需要严格按照厂家提供的安装和校准方法进行操作，以保证测量结果的准确性。

光电传感器测转速产生误差的原因可能有很多方面，从传感器本身的质量、被测物体的特性、测量环境、信号处理系统以及安装和校准等方面都需要注意和重视。

只有综合考虑这些因素，才能够有效地减小测量误差，保证测量结果的准确性。

为了更深入地了解光电传感器测转速产生误差的可能原因，我们需要对每一个可能的原因进行详细的分析和讨论。

第一部分产品简介一、DH-SJ2物理设计性实验基本型传感器实验装置主要由五部分组成：传感器实验台一、九孔板接口平台、频率振荡器DH-WG2、直流恒压源DH-VC2和处理电路模块。

传感器实验台一部分：装有双平行振动梁（包括应变片上下各2片、梁自由端的磁钢）、双平行梁测微头及支架、振动盘（装有磁钢，用于固定霍尔传感器的二个半圆磁钢、差动变压器的可动芯子、电容传感器的动片组、磁电传感器的可动芯子、压电传感器），具体安装部位参看第三部分结构安装说明。

九孔板接口平台部分：九孔板作为开放式和设计性实验的一个桥梁（平台）；频率振荡器DH-WG2部分：包括音频振荡器和低频振荡器；直流恒压源DH-VC2部分：提供实验时所必须的电源；处理电路模块部分：电桥模块（提供元件和参考电路，由学生自行搭建）、差动放大器、电容放大器、电压放大器、移相器、相敏检波器、电荷放大器、低通滤波器、调零、增益、移相等模块组成。

本套实验仪器的设计思想主要是：①、九孔板接口平台可以培养学生动手、动脑的能力，从中建立起创新能力以适应社会发展的需要；②、传感器已经成为各个领域的关键部分，为此我们以传感器作为实验的对象，让学生了解和掌握传感器的基本知识及其应用，为今后的学习、工作和生活打下扎实的基础。

本套仪器的特点：具有设计性、趣味性、开放性和可扩展性，实验时大量重复的接线和调试以及后续的数据处理、分析，可以加深学生对实验仪器构造和原理的理解，同时培养学生耐心仔细的实验习惯和严谨的实验态度。

非常适合大中专院校开展开放性实验室。

仪器采用了性能比较稳定、品质较高的敏感器件和较为合理、成熟的电路设计。

二、主要技术参数、性能及说明（一）、传感器实验台一部分：双平行振动梁的自由端及振动盘装有磁钢，通过测微头或激振线圈接入低频振荡器V0可做静态或动态测量。

应变梁：应变梁采用不锈钢片，双梁结构端部有较好的线性位移。

传感器：1、差动变压器量程:≥5mm；直流电阻：5Ω～10Ω；由一个初级、二个次级线圈绕制而成的透明空心线圈，铁芯为软磁铁氧体。

电子齿轮表工作原理电子齿轮表是一种常用的测试仪器，用于检测机械装置中的齿轮传动系统。

其原理基于电子技术和机械原理的结合，通过高精度的传感器和计算机算法来测量齿轮的运动参数和性能指标。

本文将介绍电子齿轮表的工作原理及其应用。

一、电子齿轮表的传感器技术电子齿轮表主要依赖于高精度的传感器来感知齿轮的运动状态。

一般常用的传感器包括光电编码器、压电传感器和软磁传感器等。

光电编码器是一种利用光电检测原理来感知齿轮运动的传感器。

它通过测量光电元件接收到的光信号变化来计算齿轮的运动参数。

压电传感器则是利用材料的压电效应来测量齿轮受力情况，从而判断其运动状态。

软磁传感器则是利用材料的磁敏效应，通过测量齿轮传动过程中的磁场变化来判断齿轮的运动参数。

二、电子齿轮表的工作原理电子齿轮表的工作原理基于传感器技术和计算机算法的配合。

传感器负责感知齿轮的运动状态，将测得的数据传输给计算机。

计算机通过实时处理这些数据，并结合预设的算法对齿轮的性能指标进行计算和分析。

电子齿轮表主要测量齿轮的齿数、模数、齿宽、齿距、齿轮偏差和齿面粗糙度等参数。

它可以通过传感器感知齿轮齿数的变化，并基于此计算出齿轮的模数。

齿宽和齿距可以通过测量齿轮运动过程中的时间和位移来计算得出。

齿轮偏差则是通过传感器测量齿轮的偏移情况，并进行相应的修正。

齿面粗糙度可以通过传感器测量齿轮表面的微小起伏来判断。

三、电子齿轮表的应用电子齿轮表广泛应用于机械制造领域，尤其是对齿轮精度要求较高的行业。

它可以对不同类型和尺寸的齿轮进行精确测量，可以检测齿轮的精度级别，从而保证齿轮传动系统的正常工作。

在机械制造过程中，电子齿轮表可以用于对齿轮进行质量检验和评估。

通过测量齿轮参数，可以判断齿轮的加工质量和装配精度，并及时调整和纠正。

在齿轮的设计和研发过程中，电子齿轮表可以用于验证设计参数的准确性，并辅助优化齿轮结构，提高齿轮的工作效率和可靠性。

此外，电子齿轮表还可以应用于设备的维修和维护。

齿轮转速传感器检测标准-概述说明以及解释1.引言1.1 概述齿轮转速传感器作为一种关键的测量设备，在工程领域中被广泛应用。

它通过测量齿轮的转速来获取有关机械系统运行状态的信息。

齿轮转速传感器的工作原理是基于磁敏原件或光电元件，它能够将齿轮转动时产生的信号转化为电信号输出。

这种传感器可以精确地测量齿轮的旋转速度，并将数据传输给相应的控制系统。

齿轮转速传感器具有很多应用领域。

在汽车工业中，它常被用于发动机控制系统，从而实现对车辆性能的监测和调整。

在工程机械领域，齿轮转速传感器可以用于监测设备的工作状态，确保机械设备的正常运行。

此外，它还可以用于电力行业中的动力传输、铁路系统的监测以及工业自动化控制系统等方面。

对于齿轮转速传感器的检测标准，主要包括以下几个方面。

首先是灵敏度的检测，即传感器对转速变化的响应能力。

同时，还需要检测传感器的准确度和稳定性，以确保测量结果的可靠性。

此外，传感器的耐久性和环境适应性也需要进行评估。

最后，还需要对传感器的输出信号进行校准，确保其与实际转速之间的准确匹配。

总结而言，齿轮转速传感器是一种重要的测量设备，广泛应用于工程领域。

它通过测量齿轮的转速，提供有关机械系统运行状态的信息。

对于齿轮转速传感器的检测标准，需要对其灵敏度、准确度、稳定性、耐久性和输出信号进行评估和校准。

对于齿轮转速传感器的未来发展，可以进一步提高其测量精度和适用范围，以满足不同领域的需求。

文章将在接下来的章节中详细阐述齿轮转速传感器的原理、应用和检测标准，并对其未来发展进行展望。

1.2 文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在向读者介绍本篇文章的架构和组织方式，帮助读者更好地理解文章内容的逻辑顺序和内容安排。

在本文中，将按照以下顺序进行论述：引言、正文和结论。

引言部分将为读者提供一段简短的开端，概述整篇文章的背景和重要性，并引导读者进入正文部分。

通过引言部分，读者将对所讨论的主题有一个初步的了解，为后续内容的阅读打下基础。
