家用电风扇测速.光电传感器测转速

光电式测速传感器-全球百科
光电式测速传感器是应用最广、转速计量人员比较熟悉的一种类型。

它输出低于电源电压约1V的矩形没电脉冲，频率范围有几千至几十kHz，不同的设计其性能差异较大。

转速测量仪配套的光电传感器，大都采用了半导体激光组件，不同产品大都采用专用配套传感器，工业生产中采用的光电式接近开关，也可用于测速，但其精度较低、量程较小，主要用于检测物料接近规定位移位置。

在此，对它们的工作原理和性能、不作介绍。

需要提示的是，转速二次仪表配套使用的光电式传感器可能与实验室和便携式测速仪的光电传感器在外形结构上有较大差别，可能是一种尺寸较大的螺杆式光电接近开关。

应遵照使用说明书的要求安装使用。

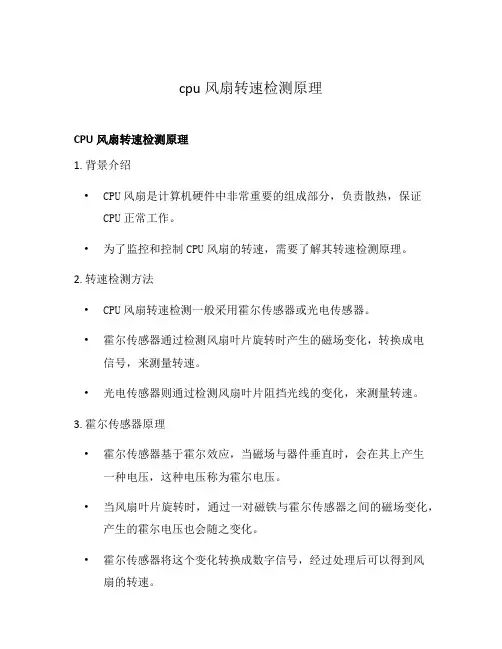

cpu风扇转速检测原理CPU风扇转速检测原理1. 背景介绍•CPU风扇是计算机硬件中非常重要的组成部分，负责散热，保证CPU正常工作。

•为了监控和控制CPU风扇的转速，需要了解其转速检测原理。

2. 转速检测方法•CPU风扇转速检测一般采用霍尔传感器或光电传感器。

•霍尔传感器通过检测风扇叶片旋转时产生的磁场变化，转换成电信号，来测量转速。

•光电传感器则通过检测风扇叶片阻挡光线的变化，来测量转速。

3. 霍尔传感器原理•霍尔传感器基于霍尔效应，当磁场与器件垂直时，会在其上产生一种电压，这种电压称为霍尔电压。

•当风扇叶片旋转时，通过一对磁铁与霍尔传感器之间的磁场变化，产生的霍尔电压也会随之变化。

•霍尔传感器将这个变化转换成数字信号，经过处理后可以得到风扇的转速。

4. 光电传感器原理•光电传感器由发光二极管和光敏二极管组成，发光二极管发出光线，光敏二极管接收光线。

•风扇叶片旋转时，会阻挡发光二极管发出的光线，导致光敏二极管接收到的光线强度变化。

•光电传感器通过检测光敏二极管接收到的光线强度变化，来测量风扇的转速。

5. 转速检测信号处理•不同的风扇转速检测方法，输出的信号电压或频率也不同。

•转速检测信号一般是模拟信号，需要通过电路处理，转换成数字信号后才能使用。

•数字信号经过计算和处理，可以得到实时的风扇转速并进行监控和控制。

6. 总结•CPU风扇转速检测可以采用霍尔传感器或光电传感器。

•霍尔传感器通过检测风扇叶片旋转产生的磁场变化，转换成电信号来测量转速。

•光电传感器通过检测风扇叶片阻挡光线的变化来测量转速。

•检测信号经过处理后可以得到实时的风扇转速，以便进行监控和控制。

以上是对CPU风扇转速检测原理的简要介绍，通过霍尔传感器或光电传感器的应用，可以有效实现对CPU风扇转速的监测和控制，保证CPU的正常运行和散热效果。

7. 霍尔传感器的优势•霍尔传感器具有较高的精度和稳定性，可以在较大范围内测量转速。

•由于其不受光照条件和灰尘等因素的影响，适用于各种环境下的转速检测。

测量电风扇转速的方案0 引言电风扇是每家每户都会有的一个电器，在空调尚未普及之前，炎炎夏日人们能在风扇面前吹着风就已经是很好的享受了。

但是不知道大家有没有想过，我们常见常用的风扇叶片的转速究竟是多少呢。

接下来我们便来探讨测量电风扇转速的一种方法。

1 可行性研究1.1 背景风扇转速是指风扇扇叶每分钟旋转的次数，单位是rpm。

风扇转速由电机内线圈的匝数、工作电压、风扇扇叶的数量、倾角、高度、直径和轴承系统共同决定。

在风扇结构固定的情况下，直流风扇(即使用直流电的风扇)的转速随工作电压的变化而同步变化。

风扇的转速可以通过内部的转速信号进行测量，也可以通过外部进行测量（外部测量是用其他仪器看风扇转的有多快，内部测量则直接可以到BIOS里看，也可以通过软件看。

内部测量相对来说误差大一些）。

风扇转速与散热能力并没有直接的关系，风量是决定散热能力的根本条件，更高的风扇转速会带来更高的噪声，选购散热器产品时如果风量差不多，可以选择转速低的风扇，在使用时会安静一些。

1.2 应用现状/对比案例查阅资料可知，在其他的转速测量方法中，有一些采用了内部测量转速的方法需要采集的电子参数过多，电路逻辑分析也过于复杂（如图1、图2），故在电风扇转速的测量中，我们应尽量选用外部测量的方法，这样可以简化操作并有效减小误差。

图1其他方案转速采集电路仿真图2其他方案控制系统示意图1.3 效益分析本方案中所选取的单片机、传感器均为常见且易得的器件，在花费上可以有效节省费用。

2 总体方案/初步设计2.1 方案总述针对在工程实践中很多场合都需要对转速这一参数进行精准测量的目的，采用以STC89C51芯片为核心，结合转动系统、光电传感器、显示模块等构成光电传感器转速测量系统，实现对电风扇转速的测量。

通过测试表明该系统具有结构简单、所耗成本低，测量精度高、稳定可靠等优点，具有广阔的应用前景。

2.2 总体方案系统总体结构如图3所示，主要包含以单片机为核心的主控电路、以传感器为主的信息采集处理单元、转动系统、显示模块等。

设计实验--光电传感器测转速第⼀部分产品简介⼀、DH-SJ2物理设计性实验基本型传感器实验装置主要由五部分组成：传感器实验台⼀、九孔板接⼝平台、频率振荡器DH-WG2、直流恒压源DH-VC2和处理电路模块。

传感器实验台⼀部分：装有双平⾏振动梁（包括应变⽚上下各2⽚、梁⾃由端的磁钢）、双平⾏梁测微头及⽀架、振动盘（装有磁钢，⽤于固定霍尔传感器的⼆个半圆磁钢、差动变压器的可动芯⼦、电容传感器的动⽚组、磁电传感器的可动芯⼦、压电传感器），具体安装部位参看第三部分结构安装说明。

九孔板接⼝平台部分：九孔板作为开放式和设计性实验的⼀个桥梁（平台）；频率振荡器DH-WG2部分：包括⾳频振荡器和低频振荡器；直流恒压源DH-VC2部分：提供实验时所必须的电源；处理电路模块部分：电桥模块（提供元件和参考电路，由学⽣⾃⾏搭建）、差动放⼤器、电容放⼤器、电压放⼤器、移相器、相敏检波器、电荷放⼤器、低通滤波器、调零、增益、移相等模块组成。

本套实验仪器的设计思想主要是：①、九孔板接⼝平台可以培养学⽣动⼿、动脑的能⼒，从中建⽴起创新能⼒以适应社会发展的需要；②、传感器已经成为各个领域的关键部分，为此我们以传感器作为实验的对象，让学⽣了解和掌握传感器的基本知识及其应⽤，为今后的学习、⼯作和⽣活打下扎实的基础。

本套仪器的特点：具有设计性、趣味性、开放性和可扩展性，实验时⼤量重复的接线和调试以及后续的数据处理、分析，可以加深学⽣对实验仪器构造和原理的理解，同时培养学⽣耐⼼仔细的实验习惯和严谨的实验态度。

⾮常适合⼤中专院校开展开放性实验室。

仪器采⽤了性能⽐较稳定、品质较⾼的敏感器件和较为合理、成熟的电路设计。

⼆、主要技术参数、性能及说明（⼀）、传感器实验台⼀部分：双平⾏振动梁的⾃由端及振动盘装有磁钢，通过测微头或激振线圈接⼊低频振荡器V0可做静态或动态测量。

应变梁：应变梁采⽤不锈钢⽚，双梁结构端部有较好的线性位移。

传感器：1、差动变压器量程:≥5mm；直流电阻：5Ω～10Ω；由⼀个初级、⼆个次级线圈绕制⽽成的透明空⼼线圈，铁芯为软磁铁氧体。

测量电风扇转速实验报告通过测量电风扇的转速，了解电风扇转速与电压、叶片数量和电机功率之间的关系，并掌握测量转速的方法。

实验器材电风扇、直流电源、手持式测速仪。

实验原理电风扇是利用电机将电能转化为机械能，使风叶转动，产生空气流动，达到降温、通风的目的。

电风扇的转速与电压、叶片数量和电机功率等因素有关。

在电流不变的情况下，电风扇的转速与电压成正比。

叶片数量对电风扇的转速也有影响，叶片越多，转速越低；电机功率越大，转速越高。

实验步骤1、准备好实验器材，接上电源，将电风扇调至最大档。

2、用手持式测速仪接触到电风扇上，测量其转速，记录下数值。

3、将电流调小或调大，再测量一次转速，记录下数值。

4、将电风扇调到不同档位，分别测量转速，记录下数值。

5、将电风扇卸下一个或两个叶片，分别测量转速，记录下数值。

6、将电风扇卸下所有叶片，用手扇动电机，测量转速，记录下数值。

实验结果将电风扇的电流从1A调整到1.5A，转速从1000RPM增加到1400RPM；将电流调整到2A，转速达到1600RPM。

将电风扇的档位分别调整到1~4档，转速依次为900RPM、1100RPM、1350RPM、1550RPM。

去掉一个叶片后，转速从1550RPM降为1200RPM；去掉两个叶片后，转速降为1000RPM；去掉所有叶片后，手扇电机，其转速仅有10RPM左右。

实验分析从实验结果来看，电风扇的转速与电压、电流、叶片数量和电机功率有很大的关系。

当电流或电压增加时，转速也随之增加；叶片数量和功率越大，转速越高。

在实际使用电风扇时，还要考虑其噪音、能耗等因素。

因此，在选购电风扇时，需要综合考虑多个因素，以达到最佳的通风效果和舒适度。

实验结论电风扇的转速与电压、电流、叶片数量和电机功率密切相关。

在实际使用中，还需要考虑其噪音、能耗等因素。

在选购电风扇时，需要综合考虑多个因素，以达到最佳的通风效果和舒适度。

实验5 光电传感器（反射型）测转速实验实验目的：1.了解光电传感器测转速的原理及运用；2.了解光电池的光照特性，熟悉其应用。

3. 了解光敏电阻的光照特性和伏安特性。

基本原理：1.光电传感器由红外发射二极管、红外接收管、达林顿输出管及波形整形组成。

发射管发射红外光经电机反射面反射，接收管接收到反射信号，经放大，波形整形输出方波，再经F/V 转换测出频率。

2. 在光照作用下，由于元件内部产生的势垒作用，在结合部使光激发的电子空穴分离，电子与空穴分别向相反方向移动而产生电势的现象称为光伏效应。

硅光电池就是利用这一效应制成的光电探测器件。

3. 在光线的作用下，电子吸收光子的能量从键合状态过渡到自由状态，引起电导率的变化，这种现象称为光电导效应。

光电导效应是半导体材料的一种体效应。

光照愈强，器件自身的电阻愈小。

基于这种效应的光电器件称光敏电阻。

光敏电阻无极性，其工作特性与入射光光强、波长和外加电压有关。

所需单元及部件：电机控制单元、小电机、F/V 表、光电传感器、＋5V 电源、可调±2V －±10V 直流稳压电源、主副电源、示波器；硅光电池、直流稳压电源、数字电压表；光敏电阻、直流稳压电源、电桥平衡网络中W1电位器、F/V 表。

实验步骤（一）：光电传感器测转速实验图1 测速电路图1.在传感器的安装顶板上，拧松小电机前面的轴套的调节螺钉，连轴拆去电涡流传感器，换上光电传感器。

将光电传感器控头对准小电机上小的白圆圈（反射面），调节传感器高度，离反射面2mm —3mm 为宜。

2.传感器的三根引线分别接入传感器安装顶板上的三个插孔中（红色接＋2V ，黑色接地，兰色接Vo ）。

再把Vo 和地接入数显表（F/V 表）的Vi 和地口。

3.合上主、副电源，将可调整±2V －±10V 的直流稳压电源的切换开关切换到±4V ，在电机控制单元的V ＋处接入＋4V 电压，调节转速旋钮使电机转动。

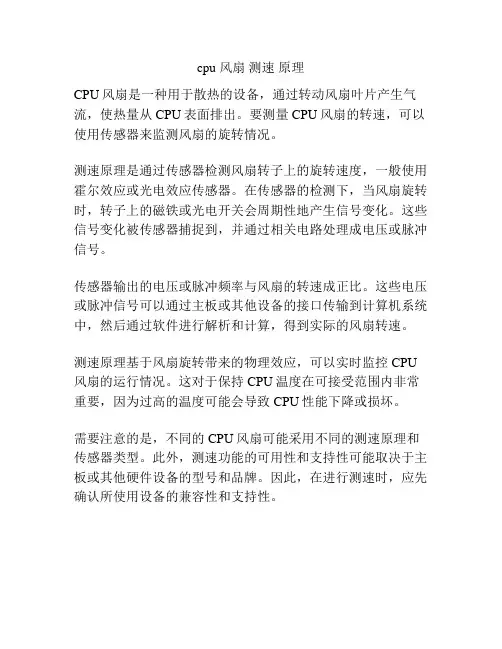

cpu 风扇测速原理
CPU风扇是一种用于散热的设备，通过转动风扇叶片产生气流，使热量从CPU表面排出。

要测量CPU风扇的转速，可以使用传感器来监测风扇的旋转情况。

测速原理是通过传感器检测风扇转子上的旋转速度，一般使用霍尔效应或光电效应传感器。

在传感器的检测下，当风扇旋转时，转子上的磁铁或光电开关会周期性地产生信号变化。

这些信号变化被传感器捕捉到，并通过相关电路处理成电压或脉冲信号。

传感器输出的电压或脉冲频率与风扇的转速成正比。

这些电压或脉冲信号可以通过主板或其他设备的接口传输到计算机系统中，然后通过软件进行解析和计算，得到实际的风扇转速。

测速原理基于风扇旋转带来的物理效应，可以实时监控CPU 风扇的运行情况。

这对于保持CPU温度在可接受范围内非常重要，因为过高的温度可能会导致CPU性能下降或损坏。

需要注意的是，不同的CPU风扇可能采用不同的测速原理和传感器类型。

此外，测速功能的可用性和支持性可能取决于主板或其他硬件设备的型号和品牌。

因此，在进行测速时，应先确认所使用设备的兼容性和支持性。

测转速原理测转速是指利用各种传感器或仪器设备来测量机械设备或物体的转速。

测转速的原理是通过测量单位时间内旋转的圈数或角度来计算出物体的转速，常用的测转速方法有光电式、电磁式和振动式等。

光电式测转速原理是利用光电传感器来检测物体上的反光标记，当反光标记通过光电传感器时，光电传感器会产生脉冲信号，通过计算脉冲信号的频率和数量就可以得出物体的转速。

这种方法适用于转速较高且要求精度较高的场合，如发动机、风力发电机等。

电磁式测转速原理是利用感应电机或霍尔传感器来检测物体上的铁芯或磁铁，当铁芯或磁铁通过感应电机或霍尔传感器时，会产生感应电流或信号，通过计算感应电流或信号的频率和数量就可以得出物体的转速。

这种方法适用于转速较低且要求成本较低的场合，如风扇、电机等。

振动式测转速原理是利用加速度传感器或振动传感器来检测物体的振动频率，通过计算振动频率就可以得出物体的转速。

这种方法适用于转速较高且要求实时监测的场合，如飞机发动机、高速列车等。

总的来说，测转速的原理是利用不同的传感器或仪器设备来检测物体的旋转运动，并通过信号处理和数据分析来得出物体的转速。

不同的测转速方法适用于不同的场合，可以根据具体的需求选择合适的测转速原理和设备。

在实际应用中，测转速的原理需要结合具体的工程技术要求和实际情况来进行选择和设计，同时还需要考虑信号的稳定性、精度和实时性等因素。

通过合理的测转速原理和设备选择，可以实现对物体转速的准确监测和控制，为工程技术和生产操作提供重要的数据支持。

综上所述，测转速原理是利用传感器或仪器设备来检测物体的转速，通过信号处理和数据分析来得出转速信息。

不同的测转速方法适用于不同的场合，需要根据具体需求选择合适的测转速原理和设备，以实现对物体转速的准确监测和控制。

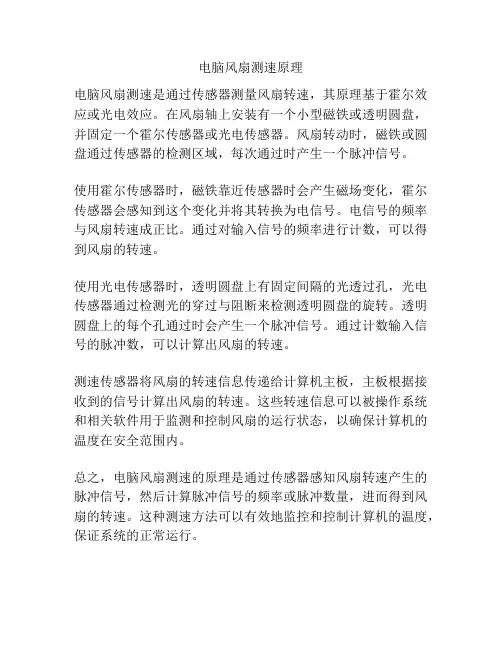

电脑风扇测速原理
电脑风扇测速是通过传感器测量风扇转速，其原理基于霍尔效应或光电效应。

在风扇轴上安装有一个小型磁铁或透明圆盘，并固定一个霍尔传感器或光电传感器。

风扇转动时，磁铁或圆盘通过传感器的检测区域，每次通过时产生一个脉冲信号。

使用霍尔传感器时，磁铁靠近传感器时会产生磁场变化，霍尔传感器会感知到这个变化并将其转换为电信号。

电信号的频率与风扇转速成正比。

通过对输入信号的频率进行计数，可以得到风扇的转速。

使用光电传感器时，透明圆盘上有固定间隔的光透过孔，光电传感器通过检测光的穿过与阻断来检测透明圆盘的旋转。

透明圆盘上的每个孔通过时会产生一个脉冲信号。

通过计数输入信号的脉冲数，可以计算出风扇的转速。

测速传感器将风扇的转速信息传递给计算机主板，主板根据接收到的信号计算出风扇的转速。

这些转速信息可以被操作系统和相关软件用于监测和控制风扇的运行状态，以确保计算机的温度在安全范围内。

总之，电脑风扇测速的原理是通过传感器感知风扇转速产生的脉冲信号，然后计算脉冲信号的频率或脉冲数量，进而得到风扇的转速。

这种测速方法可以有效地监控和控制计算机的温度，保证系统的正常运行。
