液晶显示屏的工艺流程液晶显示屏的工艺流程是一项复杂的制造过程,涉及到多种工艺和工序。
以下是一个典型的液晶显示屏的工艺流程。
首先,需要准备一块玻璃基板。
玻璃基板通过一系列清洗、切割和抛光工序,使其表面平整且无杂质。
接下来,将经过处理的玻璃基板进行涂胶。
涂胶工艺是将液晶材料涂覆在玻璃基板上形成液晶层。
涂胶需要精确控制涂胶机的速度和厚度,以确保液晶层的均匀性和质量。
液晶层干燥后,将两块玻璃基板进行对位,形成液晶层的夹层结构。
这一步需要精确控制对位的准确度和交叉角度,以避免出现图像偏移或失真。
接下来,将两块玻璃基板压合在一起。
压合是通过加热和施加适当的压力,使两块玻璃基板牢固地粘合在一起,形成液晶显示屏的结构。
在压合完成后,需要进行电极的制造。
电极是液晶显示屏的关键组成部分,用于控制液晶分子的定向和排列。
电极工艺包括刷涂、曝光和蚀刻等步骤,以形成透明导电层和对电场敏感的像素点。
在电极制造完成后,液晶屏需要进行填充。
填液是将液晶材料注入到液晶屏幕的空腔中,使液晶分子能够在电场作用下改变排列,从而产生可见的图像。
填充完成后,还需要进行调光和颜色滤光片的制造。
调光是通过控制背光的亮度和颜色,以调节液晶显示屏的亮度和色彩效果。
滤光片则用于调节红、绿、蓝三原色的透过率,以实现彩色显示。
最后,对制造完成的液晶显示屏进行测试和封装。
测试工艺是对液晶显示屏进行各项性能指标的测试,确保其质量和功能正常。
而封装是将液晶显示屏和驱动电路封装在一起,以保护显示屏和提供正确的信号输入。
综上所述,液晶显示屏的工艺流程包括玻璃基板准备、涂胶、对位和压合、电极制造、填充、调光和滤光片制造、测试和封装等多个环节。
每个环节都需要精确的操作和控制,以保证液晶显示屏的质量和性能。
液晶显示屏的基本结构和原理液晶显示屏是一种广泛应用于电子产品中的显示技术,如电视、电脑显示器、手机屏幕等。
它采用液晶材料的光学特性,在电场的作用下改变液晶分子的排列方向,从而控制光的透过和阻挡,实现图像的显示。
本文将详细介绍液晶显示屏的基本结构和原理。
一、液晶显示屏的基本结构液晶显示屏的基本结构包括液晶层、导电层、玻璃基板、偏光膜和背光源。
1. 液晶层液晶层是液晶显示屏最重要的组成部分,它由两层平行排列的玻璃基板夹持,中间填充液晶材料。
液晶材料是一种具有有序排列的分子结构的介质,其分子在没有电场作用下呈现随机排列,而在电场作用下可以沿着电场方向排列,从而改变光的透过和阻挡。
液晶材料按照排列方式不同可以分为向列型液晶和扭曲型液晶等。
2. 导电层导电层位于液晶层的两侧,它是由透明导电材料制成的,如氧化铟锡(ITO)等。
导电层的作用是为液晶层提供电场,使液晶分子能够排列成所需的方向,从而实现图像的显示。
3. 玻璃基板玻璃基板是液晶层的夹持层,它由两块平行的玻璃基板组成。
玻璃基板的表面经过特殊处理,可以增强其光学性能和机械强度。
4. 偏光膜偏光膜是液晶显示屏的重要组成部分,它是由聚酯薄膜制成的,在薄膜上涂覆了一层偏振剂。
偏光膜的作用是将液晶层中的光进行偏振,使其只能沿着特定方向通过。
5. 背光源背光源是液晶显示屏的光源,它位于液晶层的背面。
背光源可以采用冷阴极荧光灯(CCFL)或发光二极管(LED)等,它的作用是为液晶层提供背景光源,使图像能够清晰显示。
二、液晶显示屏的工作原理液晶显示屏的工作原理是基于液晶材料的光学特性和电场效应。
液晶材料具有双折射性,即光线在穿过液晶材料时会发生偏转。
液晶材料在没有电场作用下呈现随机排列,导致光线偏转的方向和角度不一致。
而在电场作用下,液晶材料中的分子会沿着电场方向排列,使得光线偏转的方向和角度一致。
液晶显示屏的显示原理是基于液晶材料的电场效应。
导电层在施加电压时会产生电场,电场会作用于液晶分子,使其沿着电场方向排列,从而改变光的透过和阻挡。
液晶显示屏工作原理液晶显示屏(Liquid Crystal Display,简称LCD)是一种常见的显示技术,广泛应用于各种电子设备中,如手机、电视、电脑等。
本文将介绍液晶显示屏的工作原理。
一、液晶显示屏的基本结构液晶显示屏由多个图层组成,主要包括背光源、偏光层、玻璃基板和液晶分子层等。
下面将逐层介绍其结构和功能。
1. 背光源背光源是液晶显示屏的光源,通常使用的是冷阴极灯管(CCFL)或者LED灯。
它的作用是提供背光,使得整个屏幕能够显示出亮度和色彩。
2. 偏光层液晶显示屏中的偏光层一般包括偏振片和衰减片。
偏振片有两个,一个位于顶部,一个位于底部。
它们的方向互相垂直,使得只有特定方向上的光线可以通过。
衰减片用于调节背光强度。
3. 玻璃基板液晶显示屏的玻璃基板是一个特殊的材料层,其表面涂有透明导电物质。
它在显示屏中起到支持液晶分子层的作用,并提供给液晶层电场。
4. 液晶分子层液晶分子层是液晶显示屏的核心部分,由两块玻璃基板之间夹着的液晶材料组成。
液晶分子的排列方式可以通过电场来调节,从而改变光的偏振方向,实现显示效果。
二、液晶分子的排列方式液晶分子可以分为向列型和扭曲型,它们的排列方式决定了液晶显示屏的工作原理。
1. 向列型液晶分子排列在没有电场作用的情况下,向列型液晶分子呈现平行排列,使得光线无法通过。
当电场加在液晶分子上时,液晶分子会发生扭曲,从而改变光线的偏振方向,使得光线可以通过偏振片。
2. 扭曲型液晶分子排列在没有电场作用的情况下,扭曲型液晶分子呈现螺旋状排列,使得光线可以通过。
当电场加在液晶分子上时,液晶分子会变成垂直排列,从而改变光线的偏振方向,使得光线无法通过偏振片。
三、液晶显示屏的工作过程液晶显示屏的工作过程可以分为两个阶段:调光阶段和调色阶段。
1. 调光阶段在调光阶段,电压被应用在液晶分子层上,通过改变电场强度来调节液晶分子的排列方式。
液晶分子的排列方式决定了光的偏振方向,从而控制光的透过程度。
lcd流程LCD流程是指液晶显示器的制造过程,主要分为玻璃基板制作、薄膜晶体管(TFT)制作、液晶模组制作和测试四个主要步骤。
首先,玻璃基板制作是LCD流程的第一步,也是整个过程的基础。
通过玻璃修边、清洗、上涂和退火,可以制作出平整、清洁的玻璃基板。
然后,将导电层和绝缘层通过蒸发、溅射等方式沉积在玻璃基板上,形成玻璃基板上的电极和绝缘层。
接下来,是TFT制作过程。
首先,在玻璃基板上形成多个引线,这些引线可以连接到晶体管,形成电路。
然后,将一层薄膜沉积在引线上,形成晶体管的栅极。
接着,通过光刻技术将这层薄膜进行蚀刻,形成晶体管的栅极和沟道。
最后,在晶体管的栅极和沟道上沉积一层薄膜,形成源极和漏极。
第三步是液晶模组制作。
首先,将两块TFT基板通过玻璃间隔层粘合在一起,形成液晶显示区域。
然后,在液晶显示区域的上下两面涂敷一层涂层,形成一层固定的液晶层。
接着,在TFT基板的背面上涂敷一层背光模块,以提供显示的光源。
最后,通过FPC连接器将TFT基板和背光模块连接起来。
最后,是测试过程。
液晶显示器在制作过程中,需要进行各种测试来确保质量。
例如,需要测试液晶模组的电压-亮度曲线,以确保显示的亮度和色彩准确。
还需要测试不同温度下的工作性能,以确保显示器在各种环境下正常工作。
最后,还需要执行耐久性测试,以确定液晶显示器的使用寿命。
总之,LCD流程是一个复杂而精密的制造过程,需要经过多个步骤和测试来确保质量和性能。
通过玻璃基板制作、TFT制作、液晶模组制作和测试,可以制造出高质量的液晶显示器。
这些液晶显示器广泛应用于手机、电视、电脑等各种电子设备中,为我们提供高质量的视觉体验。
TFT液晶显示器玻璃基板生产项目可行性研究报告新可行性研究报告一、项目概述TFT液晶显示器玻璃基板生产项目是指建设一条生产TFT液晶显示器玻璃基板的生产线,主要包括玻璃原料制备、玻璃基板制备、光刻和湿法蚀刻等生产工艺。
该项目旨在满足市场对高品质、高解析度的TFT液晶显示器玻璃基板的需求,提升国内液晶显示器行业的竞争力。
二、市场分析1.市场需求:随着科技的进步和人们对高质量显示器的需求增加,TFT液晶显示器的市场需求不断增长。
尤其是高品质、高分辨率的玻璃基板,其需求量逐年上升。
2.竞争对手分析:目前,TFT液晶显示器玻璃基板市场主要由少数大型玻璃制造公司垄断。
国内市场存在较大缺口。
3.市场前景:随着人们对高清晰度显示体验的追求,TFT液晶显示器玻璃基板的市场前景非常广阔。
国内市场存在较大的增长潜力。
三、技术可行性1.技术水平:该项目所涉及的工艺和设备已经在国内外玻璃制造行业得到广泛应用,具备一定的成熟度。
2.技术难点:该项目的技术难点主要在于制备高品质、高分辨率的玻璃基板。
需要精密的设备和工艺控制,对技术人员的要求较高。
四、经济可行性1.投资规模:该项目的总投资规模为X亿元,其中设备投资占比较大。
2.预期收益:根据市场需求量和预期销售价格,预计项目投产后的年产值将达到Y亿元,预计年纳税额为Z亿元。
3.投资回收期:根据预期产值和投资规模,初步计算出该项目的投资回收期为A年。
五、环境可行性该项目所涉及的生产工艺对环境影响较大,需要进行环境影响评价,并采取相应的环境保护措施,确保项目的环境可持续性。
六、风险分析1.市场风险:市场需求不及预期,或者竞争对手迅速崛起,可能对项目的盈利能力产生不利影响。
2.技术风险:项目所涉及的工艺和设备需要高技术支持,技术人员的流失可能对项目带来不利影响。
七、可行性结论根据对项目市场、技术、经济和环境等因素的综合分析,认为TFT液晶显示器玻璃基板生产项目具备一定的可行性。
投资规模适中,市场前景广阔,预期收益可观。
2024年TFT-LCD玻璃基板市场发展现状概述TFT-LCD(Thin Film Transistor Liquid Crystal Display)玻璃基板是液晶显示屏的关键组成部分,随着电子消费品市场的不断扩大,TFT-LCD玻璃基板市场也在快速发展。
本文将介绍TFT-LCD玻璃基板市场的现状及其发展趋势。
市场规模TFT-LCD玻璃基板市场在过去几年内保持着稳定的增长。
据统计数据显示,2019年全球TFT-LCD玻璃基板市场规模达到XX亿美元,预计到2025年将增长至XX亿美元,年复合增长率为XX%。
行业发展趋势1.高分辨率需求:随着消费者对显示质量的要求不断提高,高分辨率的需求逐渐增加。
TFT-LCD玻璃基板作为显示器的关键组成部分,需要提供更高的分辨率以满足市场需求。
2.增大尺寸:随着电视、显示器及智能手机等终端设备的屏幕尺寸不断增大,TFT-LCD玻璃基板的尺寸也在不断扩大。
目前,TFT-LCD玻璃基板的尺寸已经从6英寸发展到了10英寸以上。
3.超薄设计:随着消费者对便携性和轻薄设计的追求,TFT-LCD玻璃基板的厚度也在逐渐减薄。
越来越多的厂商致力于研发超薄型TFT-LCD玻璃基板,以满足市场需求。
4.柔性显示技术:柔性显示技术是近年来的热门研究方向,TFT-LCD玻璃基板也开始向柔性化方向发展。
柔性TFT-LCD玻璃基板可以实现弯曲和折叠,为智能手机、可穿戴设备等领域创造更多可能性。
5.非晶硅技术:非晶硅技术是TFT-LCD玻璃基板制造技术的重要发展方向。
非晶硅技术能够提高TFT-LCD玻璃基板的透明度和导电性能,从而提升显示屏的画质和响应速度。
市场竞争格局目前,TFT-LCD玻璃基板市场的竞争格局较为激烈,主要的竞争对手包括日本旭硝子、韩国庆硕、中国辽宁成盛等公司。
这些公司拥有先进的制造技术和大规模生产能力,能够提供高质量的TFT-LCD玻璃基板,并在全球范围内寻找合作伙伴拓展市场。
基板玻璃在显示器件中的应用随着科技的不断进步,显示器件在我们的生活中扮演着越来越重要的角色。
而基板玻璃作为显示器件中不可或缺的组成部分,其应用范围也越来越广泛。
本文将介绍基板玻璃在显示器件中的应用,包括液晶显示器、有机发光二极管(OLED)显示器和微型投影仪等方面。
液晶显示器是目前最常见的显示器件之一。
其由若干层组成,而基板玻璃则作为其中最重要的层之一。
基板玻璃主要用于支撑液晶物质和导电层,确保显示器的正常运行。
同时,基板玻璃的平整度和透明度也对显示效果产生着重要影响。
高质量的基板玻璃可以提供更好的平整度和透光性,从而使显示的画面更清晰、更亮丽。
此外,基板玻璃还具有较高的化学稳定性和导热性能,在长时间使用中能够保持稳定的性能,并且对于液晶显示器尺寸的增大而言,基板玻璃的物理性能是保证显示器质量和耐用性的重要因素之一。
除了液晶显示器,有机发光二极管(OLED)显示器也非常受欢迎。
相比传统液晶显示器,OLED显示器具有更高的对比度、更快的响应速度和更大的可视角度。
而基板玻璃则在OLED显示器中扮演着关键的角色。
OLED显示器的制造过程需要将有机发光层和导电层蒸发或溅射在基板玻璃上。
因此,基板玻璃要求具备较高的导电性能和平整度,以保证OLED显示器的性能和稳定性。
值得一提的是,由于基板玻璃的柔韧性和可弯曲性强,OLED显示器也可以实现柔性屏幕的设计,从而满足消费者对于更轻薄、便携的产品需求。
另外,基板玻璃还可以应用在微型投影仪中。
微型投影仪是一种以微型化为目标的显示器设备,通过光学投影技术将影像放大并投射到屏幕上。
在微型投影仪中,基板玻璃作为反射镜和透明传导介质的载体,兼具高温抗性和优异的光学特性。
基板玻璃的平整度决定了投影仪的成像质量,而其传导率和折射率则决定了投影仪的亮度和清晰度。
因此,优质的基板玻璃能够提供更高的显示效果和视觉体验,使微型投影仪更加逼真和独特。
综上所述,基板玻璃在现代显示器件中扮演着重要的角色。
lcd屏的结构和工作原理LCD(Liquid Crystal Display)屏是一种广泛应用于电子产品中的显示技术,其结构和工作原理是实现显示功能的关键。
一、LCD屏的结构LCD屏的结构主要包括液晶层、电极层、玻璃基板和偏光层等组成部分。
1. 液晶层:液晶层是LCD屏的核心部分,由液晶分子构成。
液晶分子具有特殊的光学性质,可以通过外界电场的作用改变其排列状态,从而实现光的传递和控制。
2. 电极层:电极层是液晶层的上下两个平行层,通过施加电压来控制液晶分子的排列状态。
电极层一般由ITO(Indium Tin Oxide)薄膜制成,具有优良的导电性能。
3. 玻璃基板:玻璃基板是液晶屏的支撑结构,承载着液晶层和电极层。
玻璃基板通常采用高度透明的玻璃材料,保证光线能够透过。
4. 偏光层:LCD屏中通常包含两个偏光层,分别位于玻璃基板的上下两侧。
偏光层的作用是过滤光线,使只有特定方向的光线能够通过。
二、LCD屏的工作原理LCD屏的工作原理基于液晶分子的光学特性和电场的作用,通过控制电场的变化来控制液晶分子的排列状态,从而实现光的传递和控制。
1. 液晶分子的排列:液晶分子在没有电场作用时呈现无序排列状态,无法传递光线。
当外界施加电场时,液晶分子会按照电场的方向进行排列,形成有序的结构。
2. 光的传递:液晶分子排列后,会改变光线的偏振方向。
经过第一个偏光层的滤波,只有特定方向的光线能够通过。
然后通过液晶层,光线的偏振方向会根据液晶分子的排列状态发生变化,进而控制光线的透过程度。
3. 电场控制:通过控制电极层施加的电压,可以改变液晶分子的排列状态。
当电压为零时,液晶分子呈现无序排列,光线无法透过,显示为黑色。
当施加适当的电压时,液晶分子排列有序,光线能够透过,显示为亮色。
4. 色彩显示:LCD屏通常采用三原色原理来显示彩色图像。
通过在液晶层中加入RGB(红、绿、蓝)三种颜色的滤光片,控制液晶分子的排列状态来实现不同颜色的显示。

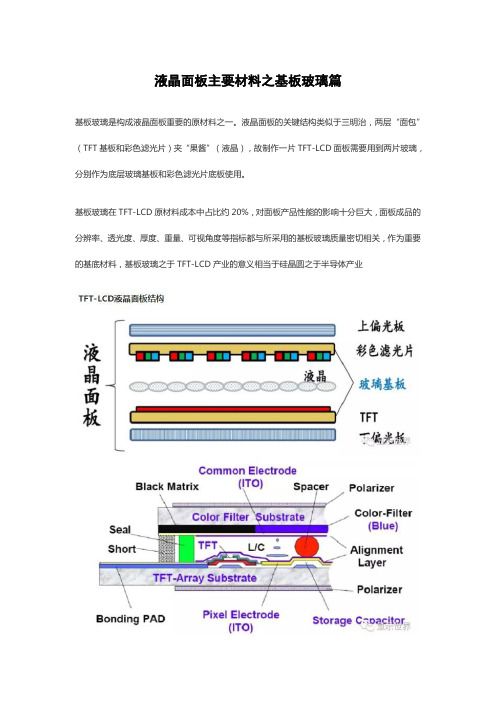

液晶面板主要材料之基板玻璃篇基板玻璃是构成液晶面板重要的原材料之一。
液晶面板的关键结构类似于三明治,两层“面包”(TFT基板和彩色滤光片)夹“果酱”(液晶),故制作一片TFT-LCD面板需要用到两片玻璃,分别作为底层玻璃基板和彩色滤光片底板使用。
基板玻璃在TFT-LCD原材料成本中占比约20%,对面板产品性能的影响十分巨大,面板成品的分辨率、透光度、厚度、重量、可视角度等指标都与所采用的基板玻璃质量密切相关,作为重要的基底材料,基板玻璃之于TFT-LCD产业的意义相当于硅晶圆之于半导体产业基板玻璃分为含碱和无碱两种。
有碱玻璃主要用于TN/STN型液晶面板中,但对于TFT-LCD,由于玻璃中碱金属离子会影响薄膜晶体管栅压的稳定性,故基板的制造必须使用无碱配方,不可以含有氧化钠和氧化钾等成分;但氧化钠和氧化钾可以降低玻璃的融化温度,故无碱玻璃的制造需要更高的炉温,这也是无碱玻璃生产技术难度高于有碱玻璃的原因之一。
基板玻璃作为液晶面板基础原材料之一,占据液晶产业链顶端。
上游原材料是一些最基础的化工原料如石英粉、氧化铝等,下游主要是面板厂和彩色滤光片供应商,分别供给他们制作TFT阵列和彩色滤光片,再在成盒段进行灌液晶、组装,制成Open Cell面板。
基板玻璃作为薄膜显示产业的基石,不仅广泛应用在TN/STN、TFT等液晶面板结构中,也是OLED必不可少的基底材料,基板玻璃重要性受显示机理变化的影响有限,具有不可替代性,未来产业地位稳固。
液晶基板玻璃的主要原料包括:石英粉,碳酸锶,碳酸钡,硼酸,硼酐,氧化铝,碳酸钙,硝酸钡,氧化镁,氧化锡,氧化锌等。
它们是玻璃的形成物,玻璃的调整物和中间体成份,构成了玻璃的主体,决定了该种玻璃的物理和化学性质。
高世代化和轻薄化是基板玻璃的发展趋势由于需要与下游面板厂配套,玻璃基板产线与面板厂一样,按照产出玻璃面积分成各世代线,面积越大世代线越高,现在在产的最高世代线是10代线,尺寸已达为2880x3130mm;面板产线向高世代线发展决定了基板产线相同的发展趋势,目前国际基板玻璃巨头们已将重心转移到高世代线的建设上,中低世代线不再开出新增产能。
TFTLCD模组工艺介绍TFT LCD(Thin Film Transistor Liquid Crystal Display)是一种主动矩阵液晶显示技术,被广泛应用于电子设备的显示屏中。
TFT LCD模组工艺是指将液晶显示屏及相关元器件,如驱动电路、背光源等组装到一个整体的模组中的制造过程。
以下是TFT LCD模组工艺的介绍。
1.玻璃基板切割:TFTLCD的制造过程从玻璃基板切割开始。
玻璃基板根据显示屏尺寸进行切割,通常采用大块玻璃进行切割,随后经过精密的加工和打磨,形成规定尺寸的玻璃基板。
2.玻璃基板预处理:切割后的玻璃基板需要进行一系列的预处理工艺,包括玻璃基板清洗、光刻涂覆、烘干等。
这些步骤旨在去除基板表面的杂质、改善基板表面的平整度,并为后续的生产步骤做好准备。
3.光刻:在玻璃基板上进行光刻工艺是制造TFTLCD关键的一步。
光刻将光敏材料,如光刻胶,涂覆在玻璃基板上,并通过光刻机进行曝光、显影等步骤,形成光刻图案。
这些图案将被用于制造TFT(薄膜晶体管)。
4.涂布TFT膜:在光刻完成后,需要将TFT膜沉积在基板上。
这一步骤通常采用物理气相沉积(PVD)或化学气相沉积(CVD)的方式进行。
TFT薄膜的组成包括导电层、绝缘层和半导体层,这些层的顺序和厚度对TFTLCD的性能有较大的影响。
5.激活和切割TFT膜:经过涂布TFT膜之后,需要进行激活和切割工艺。
激活是将TFT膜中的导电层和半导体层结合起来,形成可用的晶体管。
切割则是将基板切割成适当尺寸的小块,每块即成为一个TFT液晶显示单元。
6.液晶填充:切割好的基板需要进行液晶的填充。
液晶是一种特殊的有机化合物,在涂布到基板上之前需要经过一系列的净化和控制工艺。
液晶填充是整个工艺中最关键的一步,它决定了液晶显示屏的品质和性能。
7.封装:液晶填充后,需要将两块基板用密封胶水封装在一起,形成液晶显示屏的最终结构。
封装过程需要控制温度和压力,确保液晶层均匀分布,并排除气泡等问题。
液晶显示屏的基本结构和原理1.玻璃基板:液晶显示屏的两侧通常都有玻璃基板,其作用是提供稳定的支撑和保护内部电路。
2.透明导电层:液晶显示屏的上下两个玻璃基板上都覆盖有透明导电层,通常由透明金属氧化物(如ITO)组成。
透明导电层在电流通过时能够产生电场。
3.液晶层:液晶层位于两个玻璃基板之间,通常由两层玻璃基板中的其中一个上覆盖有液晶分子。
液晶分子具有极性,能够受到电场的影响而改变排列方向。
4.偏振片:液晶显示屏的最外层通常覆盖着偏振片。
偏振片的作用是调节光线的传播方向。
液晶显示屏利用液晶分子对电场的响应来实现图像的显示。
当电流通过透明导电层时,产生的电场作用于液晶层中的液晶分子,使得液晶分子发生定向排列的变化(根据电场的方向不同,液晶分子的排列方式也会不同)。
液晶分子的排列方式会改变透过液晶层的光线的偏振状态。
液晶分子的不同排列状态会引起光线的旋转和偏振状态的改变。
对于液晶显示屏,通常采用了TN(Twisted Nematic,扭转向列)结构。
在此结构下,液晶分子在发生电场作用下会扭转一定角度。
在不同的偏振状态下,通过液晶层的光线会旋转不同的角度,最终由偏振片控制部分光线能够透过,形成图像。
液晶显示屏中液晶分子的排列状态会受到控制电路的调节。
控制电路通常通过控制每个像素区域的电场大小来调整液晶分子的排列状态。
这些控制电路由电子设备中的信号处理器等组件提供。
根据不同的输入信号,控制电路能够控制每个像素点的液晶分子排列状态,实现图像的显示。
总结起来,液晶显示屏的基本结构包括玻璃基板、透明导电层、液晶层和偏振片。
通过控制电场来改变液晶分子的排列状态,从而改变光线的传播方向和偏振状态,实现图像的显示。
液晶显示屏的工作原理是基于液晶分子对电场的响应和光的偏振变化。
tft-led玻璃基板用途
TFT-LCD(薄膜晶体管液晶显示器)是一种广泛应用于电子设备
中的显示技术,而LED(发光二极管)则是一种常见的光源。
结合
这两种技术,TFT-LCD和LED玻璃基板可以用于各种电子设备中,
包括但不限于电视、显示器、笔记本电脑、平板电脑、智能手机和
平板电视。
LED玻璃基板可以作为TFT-LCD显示器的背光源,通过LED的发光特性来提供显示器的亮度和对比度。
这种技术被广泛应
用于各种类型的电子设备,因为LED玻璃基板具有高效、长寿命和
节能的特点。
在TFT-LCD显示器中,TFT(薄膜晶体管)用于控制每个像素的
亮度和颜色,而LED玻璃基板则用于提供背光。
LED玻璃基板通常
被放置在TFT-LCD显示器的背面,通过不同的排列方式和控制方法,可以实现不同类型的显示效果,包括全彩色、高对比度和高亮度。
除了在消费类电子产品中的应用,TFT-LCD和LED玻璃基板还
被广泛应用于医疗设备、工业控制系统、车载显示器和户外广告牌
等领域。
在这些领域中,TFT-LCD和LED玻璃基板的高亮度、高对
比度和可靠性使其成为首选的显示技术。
总的来说,TFT-LCD和LED玻璃基板的结合主要用于提供各种电子设备中的高质量、高亮度和高对比度的显示效果,其应用范围广泛,包括消费类电子产品、工业设备和专业显示领域。
LCD制造工艺流程LCD(Liquid Crystal Display)是液晶显示器的英文缩写,是一种广泛应用于各种电子产品的显示技术。
LCD制造工艺流程可以简单分为六大步骤:基板制备、导电及栅极制备、液晶材料填充、封装、模组制备和组装测试。
一、基板制备1.玻璃基板准备:使用特种玻璃片制作成圆形或矩形的底座。
这些玻璃片将成为液晶分子的基质。
2.清洗:用酸、碱和去离子水等溶液对玻璃基板进行清洗,以去除表面的污垢和杂质。
3.涂覆:将光学薄膜涂覆在玻璃表面,以提高光学透明度和反射率。
二、导电及栅极制备1.导电层制作:在玻璃基板上溅射或喷涂一层透明导电层(通常为氧化铟锡或氧化铟锡锌)。
2.刻蚀:使用光刻技术在导电层上制作触摸和驱动电极。
3.栅极层制作:在玻璃基板上溅射或喷涂一层低温氧化硅(SiOx)或其他绝缘材料,用于隔离栅极和导电层。
4.刻蚀:使用光刻技术在绝缘层上制作栅极电极。
三、液晶材料填充1.在两片玻璃基板上的栅极电极上均匀涂覆一层聚合物,以形成液晶分子定向的基准面。
2.制作液晶间距:使用小玻璃珠或者薄膜作为间距标准,将两片基板固定在一起,形成液晶显示器的夹层结构。
3.注液:通过特殊装置将液晶材料注入夹层结构中,填充液晶间距,然后封口。
四、封装1.导电胶片制作:制备导电胶片,此胶片具有接触电极和连接电源的功能。
2.连接导电胶片:将导电胶片粘贴在液晶显示器的边缘区域上,与栅极电极和驱动电极连接。
3.封装结构制作:使用封装材料将液晶显示器的背光模块、面板和底座固定在一起,并确保显示器的稳定工作。
五、模组制备1.背光模块制作:制作光源模块,常用的包括冷阴影式背光模块和LED背光模块。
2.声音模块制作:如果需要,可以制作声音模块,用于播放声音或发出警报。
3.灰度控制器制作:制作液晶显示器的灰度控制器,用于调节显示屏的亮度和对比度。
六、组装测试1.组件安装:将模组组件安装到设备的框架中。
2.电气连接:将电气连接器连接到液晶显示器的导电胶片和驱动电路上。
液晶显示屏(Liquid Crystal Display,简称LCD)是一种使用液晶材料作为光学反应物的显示设备,其基本结构由以下几部分组成:
前端玻璃基板:顶部为液晶材料,底部为导电材料。
后端玻璃基板:底部为液晶材料,顶部为导电材料。
液晶材料:由两片玻璃基板之间的液晶材料组成,可以通过改变电场来控制其光学性质。
竖直和水平的电极:液晶材料中的电极可以通过外部电场的加减控制其方向和位置。
色彩滤镜:液晶屏幕通过加入红、绿、蓝三种色彩滤镜来形成彩色图像。
液晶显示屏的工作原理基于液晶材料的光学性质。
液晶材料是由具有某种特定排列方式的长分子组成的。
在没有外界电场的情况下,液晶分子是随机分布的,无法对光做出反应。
当外界电场施加到液晶屏幕上时,电场将会在液晶分子间形成一个定向作用,液晶分子就会按照这个方向排列,这样光就会通过这些分子并受到分子的影响而偏转,从而在观察者的眼中形成图像。
总之,液晶显示屏的基本结构和原理是利用液晶材料的光学性质和电场控制的作用来实现图像的显示。
随着液晶显示技术的发展,液晶显示屏已经成为各种电子设备的主流显示器件。
lcd屏结构组成LCD屏(液晶显示器)是一种常见的显示设备,被广泛应用于电子产品中。
它由多个组件组成,包括液晶层、玻璃基板、导电层、偏光片等。
LCD屏的结构复杂但精密,下面将对其结构进行详细介绍。
液晶显示器的最核心部分是液晶层。
液晶层由两个平行的玻璃基板组成,中间夹着液晶材料。
液晶材料是一种特殊的有机物质,具有与晶体类似的特性。
它可以通过电场的控制来改变光的透过性,从而实现图像的显示。
液晶层的厚度非常薄,通常只有几微米,因此需要非常精密的技术来制造。
液晶层的两个玻璃基板上分别有一层导电层,用于控制液晶层的电场。
导电层通常由透明的氧化铟锡(ITO)材料制成,具有良好的导电性和透明性。
导电层上还覆盖着一层对齐膜,用于调整液晶分子的方向,使其能够按照规定的方式排列。
液晶层的上下两个玻璃基板上还分别覆盖着偏光片。
偏光片是一种能够只允许某个方向的光通过的材料,它可以将无序的光线转化为有序的光线。
液晶显示器中的偏光片通常是线性偏振片,可以将自然光线转化为具有特定振动方向的偏振光。
液晶显示器的工作原理是利用液晶层的电场控制来改变光的透过性。
当液晶层中的电场施加时,液晶分子会按照电场的方向排列,从而改变光通过的方式。
这样,液晶层上的像素点就可以显示不同的颜色和亮度。
液晶显示器的结构还包括背光模块和驱动电路。
背光模块用于提供背景光源,使得显示器的画面能够在暗环境中清晰可见。
常见的背光源有冷阴极灯(CCFL)和LED。
驱动电路则负责控制液晶层的电场,使其按照需要显示图像。
总的来说,LCD屏的结构是由液晶层、玻璃基板、导电层、偏光片、背光模块和驱动电路等多个组件组成的。
液晶层是其中最关键的部分,通过电场控制实现图像的显示。
其他各个组件的作用是为了支持和辅助液晶层的工作。
LCD屏结构的复杂性和精密性决定了其在电子产品中的广泛应用,如电视、电脑显示器、手机等。
随着技术的不断发展,LCD屏的质量和性能也在不断提升,为用户带来更好的视觉体验。
液晶屏生产成本的核算-成本实操一、直接材料成本1. 玻璃基板:液晶屏的主要材料之一,价格根据尺寸和品质有所不同。
假设每平方米玻璃基板价格为A 元,根据液晶屏的尺寸计算所需玻璃基板的面积,例如一个液晶屏所需玻璃基板面积为B 平方米,则玻璃基板成本为A×B 元。
2. 液晶材料:决定液晶屏显示效果的关键材料。
假设每千克液晶材料价格为C 元,根据液晶屏的规格计算所需液晶材料的用量,假设用量为D 千克,则液晶材料成本为C×D 元。
3. 偏光片:用于控制光线的偏振方向。
假设每片偏光片价格为E元,根据液晶屏的类型确定所需偏光片的数量,例如两片偏光片的总成本为2×E 元。
4. 彩色滤光片:赋予液晶屏色彩。
假设彩色滤光片的成本为F 元。
5. 驱动芯片及其他电子元件:包括驱动芯片、电路板等。
假设这些电子元件的总成本为G 元。
二、直接人工成本1. 生产工人工资:确定生产工人的工资水平,比如每月工资为H 元。
计算生产一个液晶屏所需的工时,假设生产一个液晶屏需要I 小时,一个月工作J 小时,则每小时人工成本为H÷J 元,一个液晶屏的生产人工成本为I×(H÷J)元。
三、制造费用分摊1. 厂房租金:若厂房租金为K 元/月。
根据液晶屏的产量分摊租金成本。
假设一个月生产L 个液晶屏,则每个液晶屏分摊的厂房租金成本为K÷L 元。
2. 设备折旧:生产液晶屏所用的设备,如光刻机、刻蚀机等。
假设设备原值为M 元,预计使用年限为N 年,残值为O 元,则每年折旧额为(M O)÷N 元。
再根据液晶屏产量分摊到每个液晶屏上。
如果一年生产P 个液晶屏,则每个液晶屏分摊的设备折旧成本为[(M O)÷N]÷P 元。
3. 水电费:根据液晶屏生产过程中的水电消耗情况和水电费单价来计算。
比如一个月水电费为Q 元,一个月生产R 个液晶屏,则每个液晶屏的水电费成本为Q÷R 元。
LCD液晶显示屏的基本构造
液晶显示屏从结构上说,属于平板显示器件,其基本结构,呈平板形。
典型液晶显示屏(LCD)基本结构,如下图所示
lcd液晶的三大基本部件和特点:
1.玻璃基板
一种表面极其平整的浮法生产薄玻璃片,表面蒸镀有一层Zn203或Sn02透明导电层,即ITO膜层,经过加工制成透明导电图形,如果划伤,割断或腐蚀,则会造成真空器件报废。
2.液晶材料
液晶材料是液晶显示屏的主体, 不同器件所用液晶材料不同, 液晶材料大部分由几种乃至十几种单液晶材料混合而成。
3.偏光片
偏光片又叫偏振光, 由塑料膜材料制成, 涂有一层光学圧敏胶, 可以贴在液晶盒的表面, 前偏光片表面还有一层保护膜, 使用时应揭去, 偏光片怕高温、高湿, 在高温或高湿条件下会使其退偏振或起泡。
液晶显示屏工作原理液晶显示屏是一种广泛应用于电子产品中的显示设备,它的工作原理是利用液晶材料的光学特性来显示图像和文字。
在液晶显示屏中,液晶分子的排列状态受到电场的控制,从而改变光的透过程度,实现图像的显示。
下面将详细介绍液晶显示屏的工作原理。
首先,液晶显示屏的基本结构包括液晶层、玻璃基板、导电层和偏光片等组成。
液晶层是由液晶分子组成的,它们具有各向同性和各向异性的特性。
当液晶分子排列有序时,光线能够透过液晶层,而当液晶分子排列无序时,光线则被阻挡。
玻璃基板上涂有导电层,可以在液晶层上建立电场,从而控制液晶分子的排列状态。
偏光片则用于调节光的偏振方向,使得显示的图像能够清晰可见。
其次,液晶显示屏的工作原理是通过改变液晶分子排列状态来控制光的透过程度。
液晶分子在电场作用下会发生排列变化,从而改变光的透过程度。
当液晶分子排列有序时,光线能够透过液晶层,显示出明亮的图像;而当液晶分子排列无序时,光线被阻挡,显示出黑暗的图像。
通过控制电场的强弱和方向,可以实现液晶分子的有序排列,从而显示出不同的图像和文字。
最后,液晶显示屏的工作原理还涉及到液晶分子的扭曲结构和各向异性。
液晶分子在不同的电场作用下会发生扭曲,从而改变光的透过程度。
这种扭曲结构是由于液晶分子本身的各向异性特性所导致的。
通过控制电场的方向和强度,可以实现液晶分子的扭曲排列,从而显示出清晰的图像和文字。
综上所述,液晶显示屏的工作原理是通过控制液晶分子的排列状态来控制光的透过程度,从而实现图像和文字的显示。
液晶显示屏具有功耗低、显示效果好、体积薄等优点,因此在电子产品中得到了广泛的应用。
希望通过本文的介绍,读者能够更加深入地了解液晶显示屏的工作原理。
