基于电力线载波通信技术的配电自动化系统设计与实现1. 引言配电自动化系统是现代电力系统中的重要组成部分，它通过使用先进的通信和控制技术，实现对配电网的监测、控制和管理，从而提高电网的可靠性、安全性和经济性。
电力线载波通信技术作为配电自动化系统中的核心技术之一，具有传输距离远、信号传输可靠、成本低等优势，因此在配电自动化系统中得到广泛应用。
2. 电力线载波通信技术概述电力线载波通信技术是通过将信息信号耦合到电力线上进行传输的一种通信技术。
它利用现有的输电线路和配电线路作为传输介质，不需要额外的通信线路，极大地节约了通信系统的建设成本。
电力线载波通信技术主要包括信号发射与接收、调制解调、信号处理等关键技术环节。
它可以实现对配电网各个节点的数据传输和远程控制，提高电网的智能化水平。
3. 配电自动化系统设计与实现在设计配电自动化系统时，首先需要对电力线载波通信技术进行深入研究，了解其原理和特点。
然后，根据具体的应用需求，进行系统的功能设计和模块划分。
常见的配电自动化系统包括远程监测、故障检测和诊断、设备状态监控等功能模块。
为了实现这些功能，需要设计相应的硬件设备和软件程序，并进行系统的集成与测试。
4. 硬件设计与实现在配电自动化系统中，硬件设备是实现各种功能的关键。
主要包括传感器、终端设备、中央控制器等。
传感器用于采集电网各个节点的数据，例如电流、电压、功率等。
终端设备负责信号的调制和解调，以及与电网的连接。
中央控制器则负责数据的处理和决策，实现远程监测和控制。
5. 软件设计与实现在配电自动化系统中，软件程序负责控制和管理硬件设备，以及实现各种功能。
一般来说，软件设计包括前端界面设计和后端算法设计。
前端界面设计主要是为了方便用户对系统进行操作和监测，需要考虑用户的使用习惯和界面的友好性。
后端算法设计则包括数据处理、故障检测和网络通信等方面。
需要根据具体的应用需求，选择合适的算法和数据结构，以实现系统的功能要求。
科技资讯科技资讯S I N &T NOLOGY I NFORM TI ON2008N O.21SCI EN CE &TECHN OLOG Y I NFOR M A TI O N动力与电气工程电力线载波通信利用输电线路作为信号的传输媒介,加上一些局端和终端调制解调器,将原有电力网变成电力线通信网络,将原来所有的电源插座变为信息插座的一种通信技术。
由于电力线机械强度高,可靠性好,不需要线路的基础建设投资和日常的维护费用,因此具有较高的经济性和可靠性,在电力系统的调度通信、生产指挥、行政业务通信以及各种信息传输方面发挥了重要作用。
硬件设计。
电力线载波通信系统一般由电力线介质和载波通信设备组成。
系统通常的工作过程是上行时,从终端设备发出数据,经接口传送到以太网接口芯片,经过整流后传输到以太网控制器模块,数据经过编码、并/串转换等一系列处理后,由主机接口进入I NT5200调制解调模块,将数据调制成OFDM 信号,经放大滤波后通过瞬时保护电路发送到耦合变压器,再将调制好的信号耦合到电力线上传输。
下行时,电力线耦合器从工频信号和高频信号及其它噪声组成的混合信号中提取数据信号,经滤波放大后进入I NT5200芯片中进行数据解码和OFDM 解调及数据帧的接收,再经过并/串转换及整流等处理,由主机接口传输到计算机。
图1为本系统的通信总体框图。
电力线调制解调模块。
设计中考虑到低压电力线信道是一个随参信道,电力线网络是开放的非标准网络,具有强衰减、强干扰和强时变性等各种不利因素,通信的环境极为恶劣。
所以本系统采用电力线通信收发芯片I N T5200为主芯片设计高速电力线M ODEM ,它主要完成电力线高频通信信号和以太网之间的转换,以及从以太网接口收发符合以太网规范的信号。

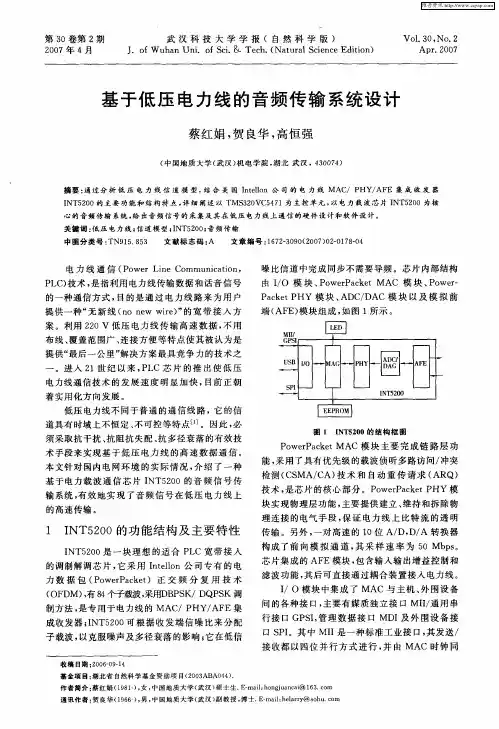

I NT5200是采用I NTELLON 公司的电力数据包正交频分复用(OF DM )技术实现的、与电力线网络通信标准Hom e Pl ug 1.0完全兼容的一款集成了电力线通信媒体控制层、物理层和模拟前端的电力线通信收发芯片。

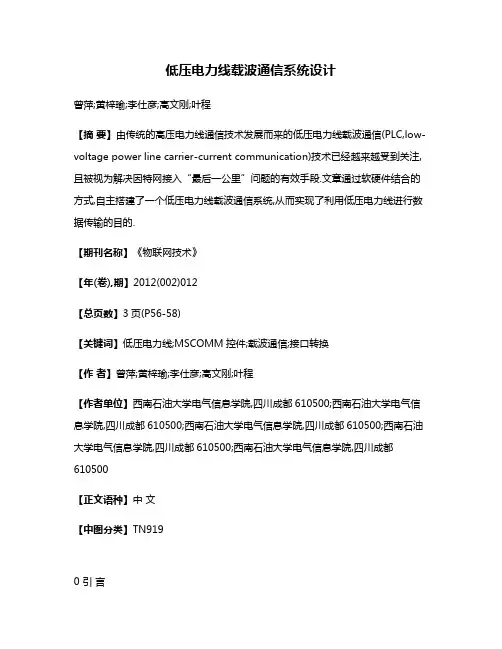

低压电力线载波通信系统设计曾萍;黄梓瑜;李仕彦;高文刚;叶程【摘要】由传统的高压电力线通信技术发展而来的低压电力线载波通信(PLC,low-voltage power line carrier-current communication)技术已经越来越受到关注,且被视为解决因特网接入“最后一公里”问题的有效手段.文章通过软硬件结合的方式,自主搭建了一个低压电力线载波通信系统,从而实现了利用低压电力线进行数据传输的目的.【期刊名称】《物联网技术》【年(卷),期】2012(002)012【总页数】3页(P56-58)【关键词】低压电力线;MSCOMM控件;载波通信;接口转换【作者】曾萍;黄梓瑜;李仕彦;高文刚;叶程【作者单位】西南石油大学电气信息学院,四川成都610500;西南石油大学电气信息学院,四川成都610500;西南石油大学电气信息学院,四川成都610500;西南石油大学电气信息学院,四川成都610500;西南石油大学电气信息学院,四川成都610500【正文语种】中文【中图分类】TN9190 引言现代社会的发展，人们对生产和生活有了更多、更高的要求，例如要求更节能环保、更舒适便捷，这些要求的实现都需要大量信息的获取、传输和处理，需要把与生产生活相关的大量设备和对象连接起来，构成网络，以实现对它们的监测控制与管理，从而形成物联网、家域网(HAN)等。
在这些网络中，需要连接的对象数量众多，位置可能变动，给网络的构成带来一定的困难。
由于这些对象的工作大都离不开电力，所以，用低压电力线组成网络进行通信，是一种很有价值的实现方法。
因为利用低压电力线进行数据传输，不需要重新布线，覆盖范围广，维护少，节约资源。
为此，本文结合国内外研究动态，对低压电力线载波通信技术进行了研究，并采用相关功能模块，编写了相关控制软件，实现了两点之间通过低压电力线载波通信来进行数据传输，并通过上位机进行监控的目的。
1 系统总体结构本设计主要包括载波通信模块、上位机监控界面及转换接口电路等几个部分。
基于电力线载波通信的智能电网数据采集系统设计与实现智能电网是近年来快速发展的一个领域，它将传统的电力系统与现代通信技术相结合，通过实时数据采集和分析，实现对电网运行状态的监测和控制，从而提高电网的效率、可靠性和安全性。
在智能电网中，电力线载波通信作为一种成熟的通信技术，被广泛应用于数据采集系统。
基于电力线载波通信的智能电网数据采集系统设计与实现是一个重要的任务，它涉及到系统的硬件设计与软件开发两个方面，下面将对这两个方面进行详细描述。
首先，系统的硬件设计是基于电力线载波通信的智能电网数据采集系统的基础。
在硬件设计中，需要考虑以下几个方面。
第一，需要选择合适的数据采集设备。
数据采集设备是智能电网数据采集系统的核心部件，它能够实时采集电网运行状态的各种数据，包括电流、电压、功率等信息。
在选择数据采集设备时，需要考虑其采集精度、抗干扰能力和通信接口等方面的要求。
第二，需要设计合适的电力线载波通信模块。
电力线载波通信模块是系统与电力线之间进行通信的关键部件，它能够将采集到的数据通过电力线传输到监控中心。
在设计电力线载波通信模块时，需要考虑其信号传输的稳定性、通信速率和抗干扰能力等方面的要求。
第三，需要搭建合适的监控中心。
监控中心是智能电网数据采集系统的核心控制部分，它能够接收并处理从数据采集设备传输过来的实时数据，并根据需要进行进一步的分析和控制。
在搭建监控中心时，需要考虑其计算能力、存储容量和数据安全等方面的要求。
其次，系统的软件开发是基于电力线载波通信的智能电网数据采集系统的关键环节。
在软件开发中，需要考虑以下几个方面。
首先，需要设计合适的数据采集协议。
数据采集协议是系统与数据采集设备之间进行数据交换的规范，它能够保证数据的准确、稳定和安全传输。
在设计数据采集协议时，需要考虑其数据格式、通信方式和数据校验等方面的要求。
其次，需要开发合适的数据处理和分析算法。
数据处理和分析算法是智能电网数据采集系统的核心功能，它能够对采集到的数据进行实时处理和分析，提取有用的信息并进行决策。

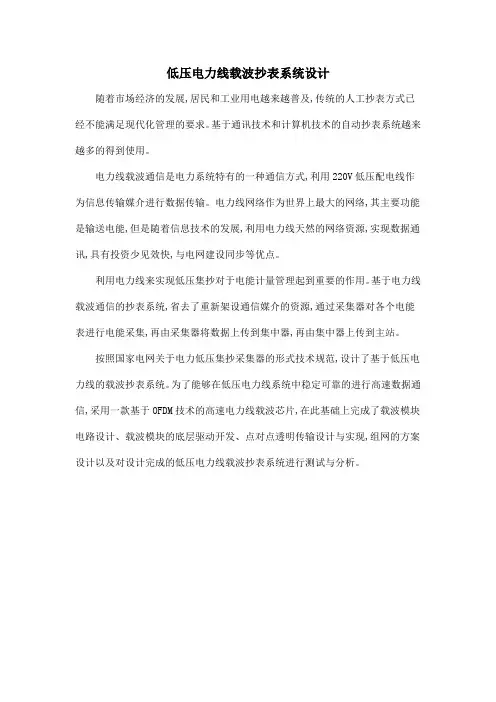

低压电力线载波抄表系统设计
随着市场经济的发展,居民和工业用电越来越普及,传统的人工抄表方式已经不能满足现代化管理的要求。
基于通讯技术和计算机技术的自动抄表系统越来越多的得到使用。
电力线载波通信是电力系统特有的一种通信方式,利用220V低压配电线作为信息传输媒介进行数据传输。
电力线网络作为世界上最大的网络,其主要功能是输送电能,但是随着信息技术的发展,利用电力线天然的网络资源,实现数据通讯,具有投资少见效快,与电网建设同步等优点。
利用电力线来实现低压集抄对于电能计量管理起到重要的作用。
基于电力线载波通信的抄表系统,省去了重新架设通信媒介的资源,通过采集器对各个电能表进行电能采集,再由采集器将数据上传到集中器,再由集中器上传到主站。
按照国家电网关于电力低压集抄采集器的形式技术规范,设计了基于低压电力线的载波抄表系统。
为了能够在低压电力线系统中稳定可靠的进行高速数据通信,采用一款基于OFDM技术的高速电力线载波芯片,在此基础上完成了载波模块电路设计、载波模块的底层驱动开发、点对点透明传输设计与实现,组网的方案设计以及对设计完成的低压电力线载波抄表系统进行测试与分析。
基于电源线载波的单线通讯系统设计[介绍][设计目标]设计一个能够实现高速、稳定的单线通讯系统，具备以下特点：1.高可靠性：系统能够在各种环境下稳定工作，抗干扰能力强；2.高速传输：系统能够在电力线上实现较高的数据传输速率，满足实时通讯的要求；3.灵活可扩展：系统能够根据需要进行扩展，满足不同应用场景的需求。
[系统结构]本设计通过以下模块组成：1.数据发送模块：负责将要传输的数据转换成电力线信号，并通过电力线发送出去；2.数据接收模块：负责接收电力线上传来的信号，并恢复成原始数据；3.数据处理模块：负责对接收到的数据进行解码、处理等操作；4.控制模块：负责对系统进行控制和管理。
[数据传输方案]在电力线上进行数据传输可以采用多载波频分复用（Multi-Carrier Frequency Division Multiplexing，MC-FDM）技术。
即将要传输的数据分为多个子载波进行传输，提高了传输的效率和可靠性。
[系统设计细节]1.数据发送模块采用调制器将要传输的数据转换成电力线信号，并通过功率放大器将信号发送到电源线上；2.数据接收模块通过滤波器提取电力线上的信号，并通过解调器将其恢复成原始数据；3.数据处理模块对接收到的数据进行解码和处理，以满足具体应用的需求；4.控制模块对系统进行控制和管理，包括对发送和接收模块的调度和控制；5.系统采用差分编码和差分解码技术，提高了系统的抗干扰能力和可靠性；6.系统采用自适应传输速率技术，根据信道质量和干扰情况自动调整传输速率；7. 系统还可以采用前向纠错码（Forward Error Correction，FEC）技术，进一步提高系统的可靠性。
[总结]基于电源线载波的单线通讯系统设计能够提供高可靠性、高速传输和灵活扩展的特点。
通过合理的系统结构和数据传输方案，可以实现在电力线上进行稳定、高效的数据通信。
在实际应用中，应根据具体需求进行系统设计和优化，以实现最佳的性能和使用效果。

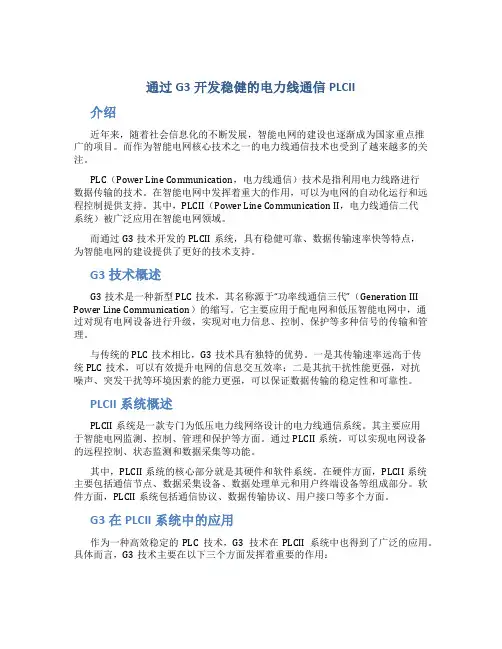

通过G3开发稳健的电力线通信PLCII介绍近年来，随着社会信息化的不断发展，智能电网的建设也逐渐成为国家重点推广的项目。
而作为智能电网核心技术之一的电力线通信技术也受到了越来越多的关注。
PLC（Power Line Communication，电力线通信）技术是指利用电力线路进行数据传输的技术。
在智能电网中发挥着重大的作用，可以为电网的自动化运行和远程控制提供支持。
其中，PLCII（Power Line Communication II，电力线通信二代系统）被广泛应用在智能电网领域。
而通过G3技术开发的PLCII系统，具有稳健可靠、数据传输速率快等特点，为智能电网的建设提供了更好的技术支持。
G3技术概述G3技术是一种新型PLC技术，其名称源于“功率线通信三代”（Generation III Power Line Communication）的缩写。
它主要应用于配电网和低压智能电网中，通过对现有电网设备进行升级，实现对电力信息、控制、保护等多种信号的传输和管理。
与传统的PLC技术相比，G3技术具有独特的优势。
一是其传输速率远高于传统PLC技术，可以有效提升电网的信息交互效率；二是其抗干扰性能更强，对抗噪声、突发干扰等环境因素的能力更强，可以保证数据传输的稳定性和可靠性。
PLCII系统概述PLCII系统是一款专门为低压电力线网络设计的电力线通信系统。
其主要应用于智能电网监测、控制、管理和保护等方面。
通过PLCII系统，可以实现电网设备的远程控制、状态监测和数据采集等功能。
其中，PLCII系统的核心部分就是其硬件和软件系统。
在硬件方面，PLCII系统主要包括通信节点、数据采集设备、数据处理单元和用户终端设备等组成部分。
软件方面，PLCII系统包括通信协议、数据传输协议、用户接口等多个方面。
G3在PLCII系统中的应用作为一种高效稳定的PLC技术，G3技术在PLCII系统中也得到了广泛的应用。
具体而言，G3技术主要在以下三个方面发挥着重要的作用：1. 数据传输作为一种高速PLC技术，G3技术可以使PLCII系统的数据传输速率达到100Mbps以上，随着技术的不断提升，传输速率还可以进一步提高。
第41卷第12期 2020年12月自动化仪表Vol .41 No . 12Dec . 2020PROCESS AUTOMATION INSTRUMENTATION低压电力线载波通信的远程抄表系统架构设计摘要：相对于传统基于RS -485总线架构，以及GPRS 、WiFi 、Zigbee 等无线架构的远程抄表系统而言，低压电力线载波通信的远程抄 表系统具有成本低、大规模部署难度小、接人方便的优势，因此成为研究热点。
但由于低压电力线信道具有阻抗匹配性差、信号衰减 大、噪声干扰时变性强等特点，信号在通信传输过程中容易产生较高的误码率，导致难以稳定、可靠地进行数据通信。
为改善低压电 力线载波通信传输过程中存在的上述问题，使用电信息采集系统能够更稳定、可靠地工作，对低压电力线信道特性进行了详细的分 析。
设计了低压电力线载波通信的用电信息采集系统架构。
设计了低压电力线载波通信芯片并进行实测验证。
经试验验证，该系统 能够在能够降低误码率的同时提高任务下发过程中任务处理的并发性，对于智能电网等相关研究与应用具有借鉴意义。
关键词：低压电力线载波通信;远程抄表系统;用电信息采集系统;误码率;信号传输;数据通信;任务下发;智能电网 中图分类号：TH 702文献标志码：AD 0I ： 10. 16086/j . cnki . issn 1000-0380. 2020030041Design of Remote Meter Reading System Architecturefor the Carrier Communication with Low Voltage Power LineY A N GJincheng 1 ,L I U H a i y a n g ' ,S H E N Li 1 ,W A N G L u 1, Z H A N G Z h e n y u a n 2, H U A N G D a r o n g 2A b stra c t ： Compared with the traditional remote meter reading system based on RS -485 bus architecture,or wireless architecture such as G PRS,W iFi and Zigbee,the remote meter reading system for the carrier communication with low-voltage power line has the advantages of low cost ,small-scale deployment difficulty and convenient access . Therefore,it has become a research hotspot . However,due to the characteristics of low impedance power line channel,poor impedance m atching,large signal attenuation and strong time variability while noise interference , the signal is prone to generate a high bit error rate during communication transmission , which makes it difficult to carry out stable and reliable data communication . In order to improve the above mentioned problems in the transmission process of carrier communication with low-voltage power lin e，the use of electrical information collection system can work more stably and reliably . The channel characteristics of the low-voltage power line are analyzed in detail , the architecture design of the power consumption information collection system for the carrier communication with low - voltage power line is completed , The carrier communication chip with low-voltage power line is designed and verified by actual measurement . It is verified by experiments that the system can reduce the bit error rate and improve the concurrency of task processing in the task delivery process , which has reference significance for smart grid and other related research and applications . K ey w o rd s ： Carrier communication with low-voltage power lin e ； Remote meter reading system ； Electricity information collection system ; Bit error rate ; Signal transmission ; Data communication ; Task distribution ; Smart grid近年来，物联网技术在电力相关领域中得到了广便的优势，已成为当前的研究热点[4—7]。
基于GPRS的电力勘测传输系统设计[摘要]该系统主要由数据采集模块、gprs通讯模块和数据处理模块等组成。
数据采集模块获取rtk流动站采集到的数据，经过转换和处理后的数据再由gprs模块接入internet网络发送到数据处理中心。
[关键词]gprs；电力勘测；远程监测中图分类号：tn949.6+91 文献标识码：a 文章编号：1009-914x （2013）12-0256-020 引言近年来，随着信息技术和网络技术在电力系统的广泛应用，电网企业的信息化建设取得了长足发展。
传统的电力勘测设计大多采用纸质化模式，不精确，效率低。
尤其在地形复杂、气候恶劣的环境，设计一条线路往往耗费大量的人力、物力、财力。
基于此种现状，本文提出采用gprs作为无线通讯媒介的实时监测和控制电力信息勘测的电力勘测远程控制系统。
该系统是利用先进的测报技术、计算机技术以及网络技术建设的一种集采集、传输、存储、显示、分析于一体的实时监测系统。
通过无线网络将采集信息传送到信息服务中心。
gprs（general packet radio service）是通用分组无线服务技术的简称，它是gsm移动电话用户可用的一种移动数据业务。
具有实时在线、按量计费、快速登录、实时传输等特点。
而且其本身就是一个分组型数据网，支持tcp/ip协议，可直接与internet网互通，理论上可以提供最高171.2kb/s的传输速率，广泛应用在无线数据传输领域。
1 系统总体架构该系统是基于gprs的远程控制系统，由数据获取单元、数据传输单元、数据处理单元三个单元组成，其结构图如图1所示。
（1）数据获取单元：利用rtk流动站采集定位点信息，作业人员手持rtk流动站在现场勘测，同时分析、处理、记录采集数据。
通过串口通信方式将处理后的数据发送给gprs模块，grrs模块把数据发送到gprs网中。
数据服务中心通过任何方式上网，只要拥有固定ip地址，就可以通过gprs网把数据传送到数据服务中心。
电力线通信系统的设计与实现随着科技的不断发展，电力线通信系统作为一种低成本、高效率的通信方式，正在得到越来越多的关注和应用。
本文将介绍电力线通信系统的设计原理、实施步骤以及未来可能的发展方向。
一、电力线通信系统的设计原理电力线通信系统利用已有的电力线路作为传输介质，将数据信号通过电力线传输。
其基本原理是利用调频技术，将数据信号转换成高频信号，并通过耦合器以及滤波器将高频信号注入到电力线上。
接收端通过滤波器和解调器将信号还原为数字信号进行数据的接收和处理。
电力线通信系统的设计原理主要分为三个部分：信号调制、信号传输和信号解调。
信号调制是将数字信号转换为高频信号的过程，常用的调制方式有频移键控(FSK)、正交幅度调制(QAM)等。
信号传输是指将调制后的高频信号通过耦合器注入到电力线中，通过电力线传输到接收端。
信号解调是接收端将电力线中的信号还原为数字信号的过程，常用的解调方式有相干解调、非相干解调等。
二、电力线通信系统的实施步骤1. 系统需求分析：根据实际应用场景，确定电力线通信系统所需的数据传输速率、传输距离、抗干扰能力等技术指标。
2. 系统设计：根据系统需求，设计电力线通信系统的硬件结构和软件控制模块。
硬件结构包括信号调制模块、信号传输模块和信号解调模块；软件控制模块包括调制算法、解调算法等。
3. 系统实施：根据系统设计，进行硬件电路的搭建和软件控制的编程。
在搭建硬件电路时，需要注意对电力线的干扰和保护措施，以确保通信质量和电力线的安全性。
4. 系统测试：完成系统搭建后，进行通信质量、抗干扰能力以及传输距离的测试。
根据测试结果，对系统进行优化和调整。
5. 系统应用：在实际应用场景中，安装和部署电力线通信系统，并进行实际的数据传输和通信测试。
三、电力线通信系统的发展方向1. 高速率传输：目前电力线通信系统的传输速率主要在几百千比特/秒的范围内，未来可以通过改进调制算法和解调算法，提升传输速率，实现千兆位级别的高速率传输。
