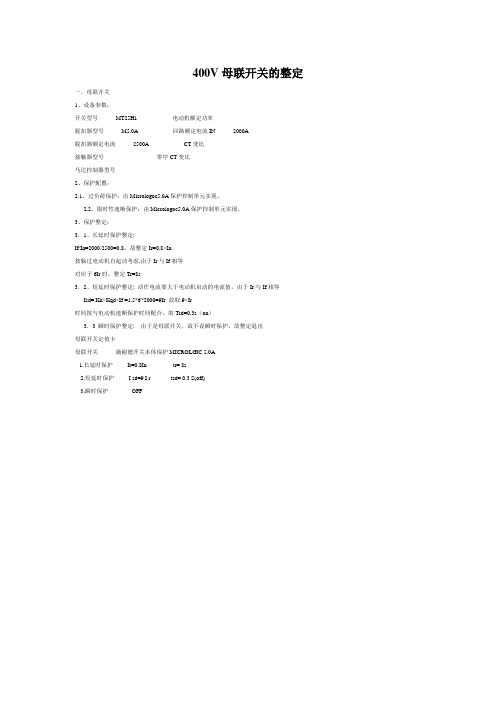

400V母联开关的整定
一、母联开关
1、设备参数：
开关型号MT25H1 电动机额定功率
脱扣器型号M5.0A 回路额定电流IN 2000A
脱扣器额定电流2500A CT变比
接触器型号零序CT变比
马达控制器型号
2、保护配置：
2.1、过负荷保护：由Micrologoc5.0A保护控制单元实现。
2.2、限时性速断保护：由Micrologoc5.0A保护控制单元实现。
3、保护整定：
3．1、长延时保护整定:
If/In=2000/2500=0.8，故整定Ir=0.8×In
按躲过电动机自起动考虑,由于Ir与If相等
对应于6Ir时，整定Tr=8s
3．2、短延时保护整定: 动作电流要大于电动机启动的电流值，由于Ir与If相等Isd= Kk×Kqd×If =1.5*6*2000=9Ir 故取9×Ir
时间按与电动机速断保护时间配合，取Tsd=0.3s（on）
3．3 瞬时保护整定: 由于是母联开关，故不设瞬时保护，故整定退出
母联开关定值卡
母联开关施耐德开关本体保护MICROLGIC 5.0A
1.长延时保护Ir=0.8In tr= 8s
2.短延时保护I sd=9 I r tsd= 0.3 S(off)
3.瞬时保护 OFF。
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流,脱扣器额定电流1、脱扣器额定电流:2、断路器壳架等级额定电流Inm:指基本几何尺寸相同与结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3、举个例子:DZ20Y-100/3300-80ADZ表示塑壳式断路器,20表示设计序号,Y为一般型(指的就是额定极限短路分断能力级别),100A表示断路器框架等级额定电流,80A表示脱扣器额定电流,3300中3表示3极,300表示热磁脱扣器。
4、同一系列中有多种壳架等级额定电流,例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流,例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流;225A壳架等级额定电流中有100A,125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100与DZ20-225两种壳架等级中都有100A脱扣器额定电流,但断路器体积外形与分断能力不相同。
二、热磁脱扣、电子脱扣1、热磁脱扣就是复式脱扣,它包含热脱扣、电磁脱扣两个功能。
热脱扣就是通过双金属片过电流延时发热变形推动脱扣传动机构,用于过载保护;电磁脱扣就是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣,用于短路保护。
2、电子脱扣可以有以上所有功能,并可以方便地进行整定。
电子脱扣器就就是用电子元件构成的电路,检测主电路电流,放大、推动脱扣机构。
3、优缺点:热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低;(推荐使用)电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4、适用场合:要求不高而且参数固定不变的一般采用热磁脱扣器,够经济。
精度要求较高,参数需要设定或改变的一般采用电子脱扣器,够安全。
三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时,短路短延时,短路瞬时脱扣电流整定值1、断路器的整定电流Ir:脱扣器整定到动作的电流值。
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1. 脱扣器额定电流：2. 断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，丫为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A, 125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣1. 热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2. 电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir、Tr、li、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1. 断路器的整定电流Ir :脱扣器整定到动作的电流值。
低压断路器的选用和整定原则及方法【摘要】本文阐述了低压配电系统断路器选用和整定方法和原则，有助于发挥其控制、测量和保护作用，有利于低压配电系统安全、可靠、连续运行。
【关键词】断路器；选型；整定；方法；原则低压配电系统的主要任务是确保其安全、可靠、连续运行，出现故障时尽快切除故障回路并保证非故障回路正常运行。
随着电气技术发展，低压断路器已逐步实现了智能化、模块化和小型化，合理选择并整定低压断路器，有助于发挥其控制、测量和保护作用，也是保证上述要求的重要环节。
四川维尼纶厂30万吨/年醋酸乙烯项目低压配电系统按照中石化框架协议采购ABB低压开关柜，柜内配ABB E系列框架断路器和T系列塑壳断路器。
下面详细阐述本项目低压各级断路器的选用和整定原则及方法。
一、低压各级断路器的选用原则和方法低压断路器最常见负载有配电类、电动机类和家用电器类三类，应根据不同的负载性质及要求选用不同保护特性的断路器。
配电线路应选用配电型断路器，配电型断路器有选择性与非择性之分。
电动机保护型断路器只要有过载长延时和短路瞬时的两段保护性，可选用非选择性断路器。
家用和类似场所的保护型断路器是一种额定电流在63 A以下的小型非选择性断路器。
低压断路器选用的主要原则有：（1）根据低压配电系统的负载性质、故障类别以及对线路保护的要求，来确定选用的断路器类型。
（2）断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应，断路器的额定电流不应小于所在回路的负载计算电流。
（3）断路器应适应所在场所的环境条件。
（4）断路器应满足短路条件下的动稳定、热稳定要求，用于断开短路电流时应满足短路条件下的通断能力。
在低压配电系统中，要保证上、下两级断路器之间选择性动作，一般上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，利用短延时脱扣器的延时动作或延时动作时间的不同以获得选择性。
对于重要负荷的配电线路上下级间的断路器应采用选择性保护断路器。
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1•脱扣器额定电流：2•断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3. 举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，丫为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
4. 同一系列中有多种壳架等级额定电流，例如DZ20系列中有100 225 400、630 8001250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A 壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
、热磁脱扣、电子脱扣1•热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2•电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3. 优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4. 适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir、Tr、li、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值li-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1•断路器的整定电流Ir :脱扣器整定到动作的电流值。
低压断路器的选型和整定低压断路器的选用，应根据具体使用条件选择使用类别，选择额定工作电压、额定电流、脱扣器的整定电流等参数，参照产品样本提供的保护特性曲线选用保护特性，并需对短路特性和灵敏系数进行校验。
断路器的分类（1）框架式断路器（ACB）框架断路器也称为万能式断路器，其所有零件都装在一个绝缘的金属框架内，常为开启式，可装设多种附件，更换触头和部件较为方便，多用在电源端总开关。
过电流脱扣器有电磁式，电子式和智能式脱扣器等几种。
断路器具有长延时、短延时、瞬时及接地故障四段保护，每种保护整定值均根据其壳架等级在一定范围内调整。
框架断路器适用交流50Hz，额定电压380V、660V，额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路，单相接地等故障的危害，该断路器具有多种智能保护功能，可做到选择性保护。
在正常的条件下，可作为线路的不频繁转换之用。
1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。
框架式断路器还经常应用于变压器400V侧出线总开关、母线联络开关、大容量馈线开关和大型电动机控制开关。
（2）塑壳式断路器（MCCB）塑壳式断路器也被称为装置式断路器，其接地线端子外触头、灭弧室、脱扣器和操作机构等都装在一个塑料外壳内。
辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化，结构非常紧凑，一般不考虑维修，适用于作支路的保护开关。
塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。
塑壳式断路器过电流脱扣器有电磁式和电子式两种，一般电磁式塑壳断路器为非选择性断路器，仅有长延时及瞬时两种保护方式；电子式塑壳断路器有长延时、短延时、瞬时和接地故障四种保护功能。
部分电子式塑壳断路器新推出的产品还带有区域选择性连锁功能。
塑壳式断路器一般用于配电馈线控制和保护，小型配电变压器的低压侧出线总开关，动力配电终端控制，也可用于各种生产机械的电源开关。
断路器长延时过电流脱扣器整定电流下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!断路器长延时过电流脱扣器整定电流简介在电力系统中，断路器是一种至关重要的设备，用于保护电路免受过载和短路等故障的影响。
目录1.厂用工作及备用分支保护整定原则 (1)2.高压电动机保护整定原则 (4)3.低压厂用变压器保护整定原则 (8)4.馈线保护整定原则 (14)5.低压电动机保护整定原则 (16)6.PC段进线保护整定原则 (22)7.PC段母联保护整定原则 (23)8.MCC电源馈线保护整定原则 (24)9.MCC电源进线保护整定原则 (25)10.MCC、PC段末级空气开关保护整定原则 (26)11.加热器保护整定原则 (28)12.等离子点火变压器保护整定原则 (29)13.隔离变压器保护整定原则 (30)厂用工作及备用分支保护整定原则1. )，零序过流保护。
保护配置：相过流保护(低电压闭锁过流相过流保护保护1.1. 按照躲过需要自启动电动机的最大启动电流之和整定。
（1）nKII?K assrelop.2n K 1.2-1.3式中：；——可靠系数，取rel I——工作进线上额定电流；n Kss——需要自启动的全部电动机在自启动时所引起的过电流倍数。
1?K ss WU%nk?W100K?slsm.%U ——变压器阻抗；式中：k W——需要自启动的全部电动机的总容量；?.sl Wn——变压器额定容量；K——电动机启动时的电流倍数。
取5倍。
sm按照躲过本段母线上最大电动机速断过流（如果灵敏度不够可按启动电流）整定。
??'n?I?K?II aop.2lstrel.max K—可靠系数，取1.2-1.3式中：；rel'I—最大电动机速断电流；max.st I?—除最大电动机速断以外的总负荷电流。
l按照与本段母线馈线过流配合整定。
（2）??'nII??IK?aoprellopl.K；—可靠系数，取1.2-1.3式中：rel I—输煤线路过电流保护；l.op I?—除输煤线路过电流以外的总负荷电流l按照与本段母线最大低压厂变速断电流配合整定。
（3）??'nII??K?I al.maxt.oprel.2opK；—可靠系数，取1.2-1.3式中：rel'I—最大低压厂变速断电流；.maxtop.I?—除最大低压厂变速断电流以外的总负荷电流。
电气保护整定值管理制度1、电气保护整定值设定原则的基本要求：1)正常工作和正常启动时，不应切断电路。
2)线路故障时，应可靠切断故障电路。
3)线路故障时，各级保护应有选择性的切断电路。
2、保护电器的设定原则1)正常工作中，保护电器不动作，应符合此条件：IB≤In即线路的计算电流小于等于保护电器的额定电流。
2)启动时，保护电器不动作，以电动机说明，有下列几种：a)熔断器熔断器熔体的额定电流Ir应符合下式要求：Ir≥Kr[IM1+IB(n-1)]IM1—线路中所接最大一台电机的额定电流IB(n-1)—除最大一台电机外的线路计算电流Kr—计算系数，通常取1.0~1.5。
当IM1/IB值为0.25~0.4时，Kr取1.0~1.1; 当IM1/IB值为0.5~0.6时，Kr取1.2~1.3; 当IM1/IB值为0.7~0.8时，Kr取1.4~1.5b)断路器断路器长延时整定电流Izd1,一般要求为电机额定电流的1.1~1.15倍，整定时间s要大于电机的启动时间。
短延时脱扣整定电流Izd2，应躲开最大电机的启动电流，符合下式：Izd2≥K[IqM1+IB(n-1)]IqM1—线路中最大一台电机的启动电流，K—可靠系数取1.2瞬时脱扣整定电流Izd3，应躲开最大电机的全启动电流，符合下式：Izd3≥K[Iq’M1+IB(n-1)]Iq’M1—线路中最大一台电机的全启动电流，为IqM1的1.7~2.1倍；K—可靠系数取1.2c)过载保护用断路器长延时整定电流Izd1做过载保护,一般要求为电机额定电流的1.1~1.15倍，整定时间s要大于电机的启动时间用热继电器做过载保护：正确算选380V三相电动机的过载保护热继电器，尚需弄清同一系列型号的热继电器可装用不同额定电流的热元件。
热元件整定电流按“两倍千瓦数整定”；热元件额定电流按“号流容量两倍半”算选；热继电器的型号规格，即其额定电流值应大于等于热元件额定电流值，整定时间s要大于电机的启动时间。
过载长延时、短路短延时、短路瞬时脱扣电流的整定一、断路器框架等级额定电流，脱扣器额定电流1.脱扣器额定电流:2.断路器壳架等级额定电流Inm:指基本几何尺寸相同和结构相似的框架或塑料外壳中能装的最大脱扣器的额定电流。
3.举个例子：DZ20Y-100/3300-80ADZ表示塑壳式断路器，20表示设计序号，Y为一般型（指的是额定极限短路分断能力级别），100A表示断路器框架等级额定电流，80A表示脱扣器额定电流，3300中3表示3极，300表示热磁脱扣器。
4.同一系列中有多种壳架等级额定电流，例如DZ20系列中有100、225、400、630、800、1250等壳架等级额定电流。
同一壳架等级额定电流中又有多种脱扣器额定电流，例如100A壳架等级额定电流中有16A、20A、25A、32A、40A、50A、63A、80A、100A等脱扣器额定电流；225A壳架等级额定电流中有100A，125A、160A、180A、200A、225A脱扣器额定电流。
DZ20-100和DZ20-225两种壳架等级中都有100A脱扣器额定电流，但断路器体积外形和分断能力不相同。
二、热磁脱扣、电子脱扣1.热磁脱扣是复式脱扣，它包含热脱扣、电磁脱扣两个功能。
热脱扣是通过双金属片过电流延时发热变形推动脱扣传动机构，用于过载保护；电磁脱扣是通过电磁线圈的短路电流瞬时推动衔铁带动脱扣，用于短路保护。
2.电子脱扣可以有以上所有功能，并可以方便地进行整定。
电子脱扣器就是用电子元件构成的电路，检测主电路电流，放大、推动脱扣机构。
3.优缺点：热磁脱扣性能稳定且不受电压波动影响、寿命长、灵敏度低；（推荐使用）电子脱扣功能完善、灵敏度高、整定方便、受电源影响、略易损坏。
4.适用场合：要求不高而且参数固定不变的一般采用热磁脱扣器，够经济。
精度要求较高，参数需要设定或改变的一般采用电子脱扣器，够安全。
三、施耐德断路器Ir、Tr、Ii、Isd、Tsd参数含义Ir-过载长延时脱扣电流整定值Tr-过载长延时脱扣时间整定值Ii-短路瞬时脱扣电流整定值Isd-短路短延时脱扣电流整定值Tsd-短路短延时脱扣时间整定值四、过载长延时，短路短延时，短路瞬时脱扣电流整定值1.断路器的整定电流Ir：脱扣器整定到动作的电流值。
Power Electronics •
电力电子Electronic Technology & Software Engineering 电子技术与软件工程• 219【关键词】低压断路器 长延时保护 配合 整定
我厂汽轮发电机0.4kV 段的备用电源的断路器的过流保护采用两套保护，一套是微机保护装置，一套是可整定的电子脱扣保护塑壳断路器本身装配的控制单元—Micrologic 5.0A 。
微机保护装置除了备自投的保护功能外，还配置了开关的过流保护。
对于同一个开关，这两套装置都设置并投入过流保护。
当发生故障时，这两套保护如何整定以及如何配合，下面将详细展开。
1 长延时脱扣器动作电流的计算与整定
低压设备微机保护装置的过流保护的整定计算方法，一般来说相对简单，这里主要介绍断路器长延时的整定计算方法。
1.1 长延时电流的整定
Micrologic 5.0A 长延时Ir 的范围（0.4；0.5；0.6；0.7；0.8；0.9；0.95；0.98）In,其中In=1600A ，Ir 的最大值是1600A 。
当运行电流低于1.05Ir 值时，断路器不会启动长延时保护；当运行电流介于1.05Ir 和
1.20Ir 之间时，断路器可能启动长延时保护并可能脱扣；当运行电流大于1.20Ir 后，断路器会启动长延时保护并脱扣。
长延时保护动作电流按躲过馈线最大负荷电流整定，主要负荷是各段所带的电动机，这里以其中一个备用电源开关为例，其正常最大负荷是466A,即：
Iop=Krel×I E /Kr=1.2*466=559.2A,电流值取560A.
式中：
Iop ——长延时保护动作电流值；
Krel ——可靠系数，取1.15～1.2；
I E ——馈线最大负荷电流一次值。
Kr ——返回系数。
560/1600=0.35，故tr 取0.4
1.2 长延时保护动作时间tr.set,按躲过电动机自启动时间t st∑
即：
Top.6=tr.set=Krel.t×tst.∑×[(Kst.∑/Krel.i)2-1]/35
= Krel.t×tst.∑×[(Ist.∑/Ir)2-1]/35
式中Kst.∑——电动机自起动电流倍数（以长延时保护整定及配合方法
文/蒲君惠
最大负荷电流为基准）Ist.∑——电动机自起动电流（A ）Krel.t ——电动机自起动时间可靠系数，Krel.t=1.2—1.5tst.∑——电动机自起动时间。
Top=tr.set=K tr=top.6=1.5*6*[(5*466/640)2 -1]/35= 0.685S,取1S tr 的取值范围是(0.5;1;2;4;8;12;16;20;24)，长延时的时间特性是一条反时限曲线，故一般不要将tr 设定过大，它是针对6×In 的动作时间。
这里介绍的是单独的断路器长延时定值的整定，在与微机保护装置的过流时间的配合，主要考虑，微机保护装置性能更好，灵敏度高，反应快，保护更能快速处理和反应故障，并及时上传至电气ECS 后台，同时在微机保护装置上能很清晰地显示故障信息，故将微机保护装置的过流保护的时间设置比tr 的时间短。
2 微机保护过流保护与长延时电流定值的配合微机保护的过流保护的动作特性要和长延时相匹配，也就是说考虑这个开关的微机保护的过流动作值作为长延时保护的电流动作值，并且结合长延时保护的曲线来取值，可以理解为把微机保护的过流值尽量落在或接近长延时保护的曲线上，这两个保护的配合主要是tr 的选择和配合。
2.1 tr值的选择计算脱扣单元的tr 整定旋钮是通过6倍过载电流对应的延时时间为设定刻度，其它倍数下的过载电流所对应的延时时间由以下步骤查询： （1）根据If / Ir 值，在横坐标上找到该值；（2）根据整定要求的动作时间值tf ，与If/Ir 值确定的坐标点，在坐标上找到最接近的曲线； （3）沿上述曲线查到横坐标值为6倍时，其对应的纵坐标上动作时间即为tr 旋钮应整定数值。
2.2 实例计算我厂一低压断路器的微机保护和长延时保护的装置。
如表1所示，电流值用微机保护装置的过流定值If=2175A ，Ir=0.7In ，这样，长延时保护根据2175A 的设定来进行保护。
2175/（0.4*1600）=3.3984 取3.4 ，即3.4Ir 0.4S 如图1所示，在Micrologic 5.0曲线上找到相应的曲线，沿此曲线查到横坐标值为6倍时，其对应的纵坐标上动作时间即为tr 旋钮应整定数值。
实际上只能近似查到3.4Ir ，3S 的曲线，对应横坐标值为6倍时，纵坐标上动作时间tr 为1S 。
3 结束语一般发电厂的低压厂用部分的整定计算相对于发变组，没有那么具体的计算导则，因为低压部分设备比较多，各个保护种类繁多，之间的配合繁琐，各个电厂的情况还各不相同。
对于传统的微机保护装置和MT 断路器Micrologic 智能保护之间的配合，尽量让微机保护先动作，Micrologic 智能保护作为微机保护的后备，这样最大限度的去满足保护的选择性和可靠性，同时对于Micrologic 智能保护的长延时保护的整定提出自己具体的整定方法和实例，能更清楚的理解长延时的整定原则。
参考文献[1]崔家佩等.电力系统继电保护与安全自动装置整定计算[M].北京：中国电力出版社,2010(06).[2]高如春编著.大型发电机组继电保护整定计算与运行技术[M].北京：中国电力出版社,2005(11).作者简介
蒲君惠，现供职于新疆油田公司克拉玛依电厂。
作者单位新疆油田公司克拉玛依电厂 新疆维吾尔自治
区克拉玛依市 834008
图1：Micrologic 5.0曲线表1：940开关保护定值保护装置名称定值保护装置名称定值Micrologic 5.0AIn=1600长延时：640A 微机保护装置过流定值：7.25A, 0.4S 一次值：2175A,0.4S。
