基于OFDM技术的无线通信系统的信道估计的研究

OFDM系统的信道估计和信号均衡技术的研究一、本文概述正交频分复用（OFDM）技术是现代无线通信系统中广泛使用的一种高效调制技术，它通过将高速数据流分割成多个较低速度的子数据流，并在多个正交子载波上并行传输，从而实现了在复杂和多径环境中高速数据传输的能力。

然而，这种并行传输方式也使得OFDM系统对信道失真和干扰非常敏感，因此，信道估计和信号均衡技术成为提高OFDM系统性能的关键。

本文旨在全面深入地研究OFDM系统中的信道估计和信号均衡技术，包括其基本原理、算法实现以及在实际系统中的应用。

我们将首先概述信道估计和信号均衡的基本概念和原理，分析它们对OFDM系统性能的影响。

然后，我们将详细介绍几种常用的信道估计和信号均衡算法，包括最小均方误差（MMSE）估计、最大似然（ML）估计、线性均衡和非线性均衡等，并比较它们的性能和复杂度。

本文还将探讨信道估计和信号均衡技术在不同应用场景中的优化方法，例如，在高速移动环境、多输入多输出（MIMO）系统以及认知无线电系统中的应用。

我们将通过理论分析和仿真实验，评估这些优化方法在不同场景下的性能，并提出可能的改进方案。

本文将总结信道估计和信号均衡技术在OFDM系统中的重要性和挑战，展望未来的研究方向和应用前景。

我们希望通过本文的研究，能够为OFDM系统的性能提升和实际应用提供有益的理论支持和实践指导。

二、OFDM系统基本原理正交频分复用（OFDM）是一种无线通信技术，它将高速数据流分割成多个较低速度的子数据流，然后在多个正交子载波上并行传输。

这种技术结合了频率分集和多路复用，显著提高了频谱利用率，增强了系统对多径干扰和频率选择性衰减的鲁棒性。

OFDM的基本原理在于，通过快速傅里叶变换（FFT）将频域信号转换为时域信号，然后在时域中插入循环前缀（CP），以减少多径干扰产生的干扰。

每个子载波上的数据符号都是经过调制的，可以独立地进行检测和解码，从而实现了子载波之间的正交性。

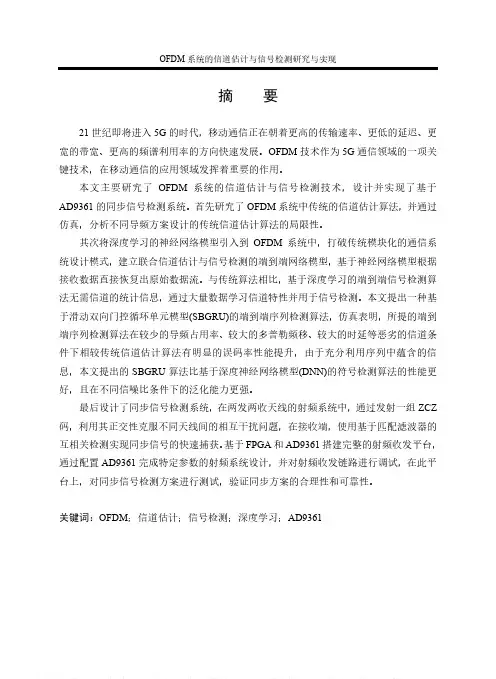

摘要21世纪即将进入5G的时代，移动通信正在朝着更高的传输速率、更低的延迟、更宽的带宽、更高的频谱利用率的方向快速发展。

OFDM技术作为5G通信领域的一项关键技术，在移动通信的应用领域发挥着重要的作用。

本文主要研究了OFDM系统的信道估计与信号检测技术，设计并实现了基于AD9361的同步信号检测系统。

首先研究了OFDM系统中传统的信道估计算法，并通过仿真，分析不同导频方案设计的传统信道估计算法的局限性。

其次将深度学习的神经网络模型引入到OFDM系统中，打破传统模块化的通信系统设计模式，建立联合信道估计与信号检测的端到端网络模型，基于神经网络模型根据接收数据直接恢复出原始数据流。

与传统算法相比，基于深度学习的端到端信号检测算法无需信道的统计信息，通过大量数据学习信道特性并用于信号检测。

本文提出一种基于滑动双向门控循环单元模型(SBGRU)的端到端序列检测算法，仿真表明，所提的端到端序列检测算法在较少的导频占用率、较大的多普勒频移、较大的时延等恶劣的信道条件下相较传统信道估计算法有明显的误码率性能提升，由于充分利用序列中蕴含的信息，本文提出的SBGRU算法比基于深度神经网络模型(DNN)的符号检测算法的性能更好，且在不同信噪比条件下的泛化能力更强。

最后设计了同步信号检测系统，在两发两收天线的射频系统中，通过发射一组ZCZ 码，利用其正交性克服不同天线间的相互干扰问题，在接收端，使用基于匹配滤波器的互相关检测实现同步信号的快速捕获。

基于FPGA和AD9361搭建完整的射频收发平台，通过配置AD9361完成特定参数的射频系统设计，并对射频收发链路进行调试，在此平台上，对同步信号检测方案进行测试，验证同步方案的合理性和可靠性。

关键词：OFDM；信道估计；信号检测；深度学习；AD9361ABSTRACTThe 21st century is the age of 5G. Mobile communication is developing rapidly towards to higher transmission rate, lower delay, wider bandwidth and higher spectrum utilization. As a key technology in 5G communication field, OFDM technology plays an important role in the application field of mobile communication.This paper mainly studies the channel estimation and signal detection technology in OFDM system, designs and implements the synchronization signal detection system based on AD9361. Firstly, this paper studies the traditional channel estimation algorithms in OFDM system, simulates and analyzes the limitations of the traditional channel estimation algorithms designed by different pilot schemes.Secondly, this paper introduces deep learning neural network model into OFDM system, breaks the modular design mode of traditional communication system, establishes the end-to-end neural network model joint channel estimation and signal detection, and directly recovers the original data flow according to the received data based on the neural network model. Compared with the traditional algorithm, the end-to-end signal detection algorithm based on deep learning does not need the statistical information of the channel, it uses a large number of data to learn the channel characteristics for signal detection. In this paper, an end-to-end sequence detection algorithm based on Sliding Bidirectional Gated Recurrent Unit (SBGRU) is proposed. From our simulation results, the proposed algorithm has better bit error rate(BER) performance compared with traditional algorithms in less pilot occupation, larger Doppler shift, larger channel delay, etc. Due to making full use of the information contained in the sequence, the proposed SBGRU algorithm has better BER performance compared with the symbol detection algorithm based on deep neural network(DNN), and it has stronger generalization ability in different signal-to-noise ratio (SNR).Finally, this paper designs a synchronization signal detection system. In the RF system of two transmitter and two receiver antennas, this paper transmits a set of ZCZ codes, uses its orthogonality to overcome the interference between different antennas. At the receiver, the cross-correlation detection based on matched filter is used to realize the detection of synchronization signals rapidly. This paper builds a complete RF transceiver platform based哈尔滨工程大学硕士学位论文on FPGA and ad9361, designs the specific parameters by configuring ad9361 in RF system, debugs the RF transceiver link, and tests the synchronous signal detection scheme on the hardware platform to verify the rationality and reliability of the synchronization scheme.Key words：OFDM; channel estimation; signal detection; deep learning; AD9361OFDM系统的信道估计与信号检测研究与实现目录第1章绪论 (1)1.1研究背景与意义 (1)1.2国内外研究现状 (1)1.2.1 信道估计技术的研究现状 (2)1.2.2 同步信号检测技术的研究现状 (3)1.3论文的主要工作和内容安排 (5)第2章无线信道及OFDM技术 (7)2.1无线信道特性 (7)2.1.1 大尺度衰落 (7)2.1.2 小尺度衰落 (8)2.1.3 基于Jakes模型的瑞利衰落信道 (9)2.2OFDM技术原理 (10)2.2.1 OFDM收发机结构 (10)2.2.2 子载波调制 (11)2.2.3 OFDM保护间隔 (12)2.3基于导频辅助的OFDM系统信道估计技术 (13)2.3.1 LS信道估计算法 (14)2.3.2 MMSE信道估计算法 (15)2.3.3 线性插值 (17)2.3.4 仿真分析 (17)2.4本章小结 (20)第3章基于深度学习的端到端信号检测系统 (21)3.1深度学习相关理论 (21)3.1.1 深度神经网络模型 (21)3.1.2 循环神经网络模型 (24)3.2基于深度学习的端到端信号检测系统 (26)3.2.1 传输的信号结构 (27)3.2.2 基于深度学习的OFDM系统架构 (27)哈尔滨工程大学硕士学位论文3.2.3 基于DNN的端到端符号检测模型 (28)3.2.4 基于SBGRU的端到端序列检测模型 (29)3.3仿真分析 (32)3.4本章小结 (38)第4章基于AD9361的同步信号检测系统设计 (39)4.1同步信号检测系统方案设计 (39)4.1.1 系统总体设计方案 (39)4.1.2 基带发射端设计方案 (40)4.1.3 基带接收端设计方案 (41)4.2AD9361射频收发系统 (43)4.2.1 AD9361概述 (43)4.2.2 AD9361工作原理 (44)4.2.3 AD9361寄存器配置 (45)4.3实际测试 (51)4.3.1 AD9361射频收发链路测试 (51)4.3.2 同步系统测试 (53)4.4本章小结 (54)结论 (55)参考文献 (57)攻读硕士学位期间发表的论文和取得的科研成果 (63)致谢 (65)第1章绪论第1章绪论1.1 研究背景与意义随着移动通信技术的不断发展，4G已经快速成为与我们生活密切相关的移动通信技术。

基于OFDM技术的无线通信系统的信道估计的研究目录1绪论 (1)1.1 研究内容及背景意义 (1)1.2 本论文所做的主要工作 (2)2 OFDM系统简介 (3)2.1 单载波通信与多载波通信 (3)2.2 OFDM基本原理 (5)2.3 OFDM的优缺点 (6)2.4 OFDM系统的关键技术 (7)3 OFDM信道估计及其性能仿真 (9)3.1 信道估计概述 (9)3.2 信道估计的目的 (10)3.3 OFDM信道特性 (10)3.4 信道估计方法 (13)3.4.1 插入导频法信道估计 (13)3.4.2 最小平方(LS)算法 (14)3.4.3 最小均方误差估计(MMSE) (17)3.4.4 线性最小均方误差(LMMSE)算法 (18)3.4.5 基于DFT变换的信道估计 (19)3.5性能比较与分析 (21)4改进的DFT算法及其性能仿真 (23)4.1 算法简介 (23)4.2 性能仿真 (25)5 结论与展望 (30)参考文献................................................................................. 错误!未定义书签。

答谢.. (31)1 绪论1.1 研究内容及背景意义近30年来，移动通信领域经历了从模拟到数字，窄带到宽带，低数据传输速率到高数据传输速率的演变。

第一代(1G:AMPS、TACS)和第二代(2G:GSM、IS-95CDMA)移动通信只能提供语音业务或部分低数据业务，为了实现个人通信，移动互联网，高清视频点播等超宽带，高数据传输速率业务，人们相继提出第三代(3G:CDMA2000、WCDMA、TD-SCDMA)和第四代(4G：LTE TDD、LTE FDD)移动通信，而其中的关键技术之一——正交频分复用(OFDM)成为研究热点。

OFDM技术的提出可以追溯到上世纪60年代，但由于当时大规模集成电路的限制，OFDM并未得到重视。

《MIMO-OFDM系统中信道估计及信号检测算法的研究》篇一一、引言在现代无线通信系统中，多输入多输出（MIMO）技术和正交频分复用（OFDM）技术被广泛地应用。

MIMO技术通过在发射端和接收端配置多个天线，可以有效地提高系统的数据传输速率和通信质量。

而OFDM技术则通过将频带划分为多个子信道，并在每个子信道上独立地调制信号，能够抵抗多径干扰和频率选择性衰落的影响。

然而，这两种技术都面临着复杂的信道环境和噪声干扰等问题，因此需要研究和设计有效的信道估计和信号检测算法。

本文将针对MIMO-OFDM系统中的信道估计及信号检测算法进行研究。

二、MIMO-OFDM系统概述MIMO-OFDM系统结合了MIMO和OFDM两种技术的优势，能够提供更高的数据传输速率和更好的通信质量。

在MIMO-OFDM系统中，多个天线同时发送和接收信号，每个天线之间相互独立，从而提高了系统的空间复用能力和分集增益。

同时，OFDM技术将频带划分为多个子信道，使得每个子信道上的信号可以独立地进行调制和解调，从而有效地抵抗了多径干扰和频率选择性衰落的影响。

三、信道估计算法研究信道估计是MIMO-OFDM系统中的重要环节，其目的是通过对接收信号进行处理和分析，估计出信道的状态信息，为后续的信号检测和均衡提供依据。

常见的信道估计方法包括基于导频的信道估计方法和基于盲信道估计方法。

基于导频的信道估计方法是在发送端定期发送已知的导频信号，接收端通过接收到的导频信号和已知的导频信息进行比较，从而估计出信道的状态信息。

这种方法简单易行，但需要占用一定的频带资源。

基于盲信道估计方法则是利用接收到的数据信号进行信道估计，不需要额外的导频信号。

常见的盲信道估计方法包括最小二乘算法、最大似然算法、迭代软判决算法等。

这些方法可以通过对接收到的数据进行迭代和优化处理，从而更准确地估计出信道的状态信息。

四、信号检测算法研究信号检测是MIMO-OFDM系统中的另一个重要环节，其目的是从接收到的信号中检测出发送端发送的数据信息。

OFDM系统的信道估计技术讨论OFDM系统（Orthogonal Frequency Division Multiplexing）是一种现代通信系统中常用的数字调制技术，具有抗多径衰落、高频谱利用效率和抗多径干扰等优点。

在OFDM系统中，信道估计是一项重要的技术，用于估计信道的特性和衰落情况，从而实现有效的信号接收和解调。

本文将讨论OFDM系统的信道估计技术，包括基于导频的估计方法、基于Pilot符号的估计方法等内容。

一、基于导频的信道估计方法在OFDM系统中，导频（Pilot）是已知的信号，用于估计信道的特性。

基于导频的信道估计方法是一种简单有效的估计技术。

在这种方法中，发送端定期插入导频信号，在接收端利用导频信号来估计信道的衰落情况。

具体来说，接收端利用已知的导频信号和接收到的信号进行相关运算，从而得到信道的估计值。

在信道估计过程中，可以采用最小均方误差估计（MMSE）等方法来提高估计的准确性。

基于导频的信道估计方法的优点是简单易实现，计算量较小。

这种方法需要占用部分信道资源来插入导频信号，有一定的信道开销。

由于导频信号是已知的信号，所以容易受到干扰和噪声的影响，导致信道估计的准确性受到一定的限制。

除了使用固定的导频信号进行信道估计外，还可以利用数据符号中的一部分作为Pilot符号，来进行信道估计。

在这种方法中，发送端插入Pilot符号到数据块中，在接收端利用Pilot符号来估计信道的特性。

与基于导频的方法相比，基于Pilot符号的方法具有更高的频谱利用效率，因为Pilot符号和数据符号共用相同的频谱资源。

由于Pilot 符号是通过调制技术产生的，可以提高抗干扰和抗噪声的能力，从而提高信道估计的准确性。

在实际的通信系统中，信道往往是时变的、频变的。

为了更准确地估计信道的特性，可以采用基于时频联合估计的方法。

这种方法将时间维度和频率维度一起考虑，从而实现对时变信道特性的准确估计。

在这种方法中，可以利用导频信号、Pilot符号等已知信号来进行时频联合估计，从而得到更准确的信道估计值。

《MIMO-OFDM系统中信道估计及信号检测算法的研究》篇一一、引言随着无线通信技术的飞速发展，多输入多输出（MIMO）技术和正交频分复用（OFDM）技术因其卓越的性能在无线通信系统中得到了广泛应用。

MIMO-OFDM系统结合了MIMO和OFDM的优点，具有高数据传输速率、频谱利用率高和抗多径干扰能力强等特点。

然而，在实际应用中，由于无线信道的复杂性和时变性，信道估计和信号检测成为了MIMO-OFDM系统中的关键技术。

本文将重点研究MIMO-OFDM系统中的信道估计及信号检测算法。

二、MIMO-OFDM系统概述MIMO-OFDM系统是一种高效的无线通信技术，通过在发送端使用多个天线发送信号，同时在接收端使用多个天线接收信号，实现了空间复用和分集增益。

OFDM技术则通过将频带划分为多个正交子载波，将高频信号转换为并行低频信号进行传输，从而提高了频谱利用率和抗多径干扰能力。

三、信道估计技术研究信道估计是MIMO-OFDM系统中的一项关键技术，其主要目的是通过对接收信号进行分析和处理，估计出信道的响应特性。

常见的信道估计方法包括最小均方误差（MMSE）估计、最大似然（ML）估计和基于导频的信道估计等。

（一）MMSE信道估计MMSE信道估计是一种基于最小均方误差准则的估计方法。

该方法通过最小化估计误差的均方值来求解信道参数。

在实际应用中，MMSE信道估计具有良好的性能和稳定性，适用于各种信道条件。

（二）最大似然（ML）信道估计ML信道估计是一种基于最大似然准则的估计方法。

该方法通过最大化接收信号与实际发送信号之间的似然函数来求解信道参数。

ML信道估计在信噪比较高的情况下具有较好的性能，但在低信噪比条件下性能较差。

（三）基于导频的信道估计基于导频的信道估计是一种常见的信道估计方法。

该方法通过在发送信号中插入已知的导频符号，接收端根据导频符号的接收情况来估计信道的响应特性。

基于导频的信道估计具有计算复杂度低、实现简单等优点，但需要额外的频谱资源。

OFDM系统信道估计算法仿真研究【摘要】未来无线移动通信需要高速率和高质量的数据传输能力。

OFDM技术具有高速数据传输能力和较高的频谱利用率成为下一代无线通信的关键技术[1]，而信道估计又是决定OFDM通信质量的关键技术。

本文对多载波正交频分复用（OFDM）系统最常见的两种信道估计算法，即最小平方算法和最小均方误差算法进行介绍，并在MATLAB环境下仿真比较了两张算法。

仿真结果表明MMSE算法的误码率优于LS算法，当信噪比越低时，MMSE的优越性越明显。

【关键词】正交频分复用；信道估计；最小平方算法；最小均方误差算法OFDM（Orthogonal Frequency Divi-sion Multiplexing）技术，即正交频分复用技术，它是由传统的频分复用技术（FDM）发展而来的。

OFDM技术将所传输的高速数据流分解成若干个低速数据流进行并行传输，把原本需要宽带传输的信号变成窄带即可传输的信号，并行传输比串行传输大大扩展了信号的脉冲宽度，解决信号不同频率选择性衰落这一问题。

在传统的频分复用（FDM）技术中，不同用户发送的传输信息占用不同频率的信道，在接收端使用带通滤波器将接收到的各个用户信号进行分离，各信道间需要有保护间隔，保证各载波的信号频谱互不重叠，防止不同频率的信号发生干扰，因而频谱利用率较低。

OFDM技术在FDM技术上进行提升，它使各个子载波在整个符号周期上各个子载波相互正交，这样即使它们的频谱相互重叠也可以利用正交性提取源信号，节省了宝贵的带宽资源，有效提高了频谱利用率。

2.OFDM系统的信道估计算法在无线通信系统中，多数情况下，信号传播都要经历的是多径传播。

无线通信系统必然会带来多普勒扩展，会引起信号在传输过程中的频率偏移。

前一个符号的时延扩展将会加载在它之后的另一个符号之上，从而引起了符号间干扰(ISI)。

而频率的偏移，会引起各个子载波之间的相互干扰，即载波间干扰(ICI)。

在OFDM系统中，通过添加循环前缀(CP)的方法，基本可以达到消除符号间干扰（ISI）的对系统性能的影响。

OFDM系统的信道估计技术讨论OFDM（Orthogonal Frequency Division Multiplexing）是一种常用的多载波调制技术，因其具有抗多径衰落、抗频率选择性衰落及高频谱利用效率等优点，已被广泛应用于无线通信系统中。

在OFDM系统中，信道估计是一项关键的技术，用于获取信道状态信息（CSI），以便在接收端进行信号解调和数据检测。

本文将对OFDM系统的信道估计技术进行讨论，包括常用的信道估计方法、优缺点及发展趋势。

一、信道估计方法1. 基于导频的信道估计基于导频的信道估计是一种直接利用已知的导频信号进行信道估计的方法。

在OFDM系统中，通常会对已知的导频位置处的信号进行采样、插值等处理，以得到接收端的信道估计结果。

这种方法的优点是简单易行，但需要额外的导频资源，并且在频率选择性衰落的信道环境下效果不佳。

2. 基于估计误差的信道估计基于估计误差的信道估计是一种利用已知数据符号和估计的数据符号之间的误差来进行信道估计的方法。

通过比较已知数据符号和接收到的数据符号的差异，可以得到信道估计信息。

这种方法不需要额外的导频资源，但对信号干扰和噪声敏感。

二、信道估计的优缺点1. 优点（1）提高系统容量：通过准确的信道估计，可以提高系统的传输容量和频谱利用效率；（2）减小误码率：信道估计可以帮助减小接收端的误码率，提高系统的性能和可靠性；（3）增强抗干扰能力：准确的信道估计可以帮助系统抵御多径衰落、干扰等影响。

2. 缺点（1）额外开销：一些信道估计方法需要额外的导频或Pilot信号资源，会增加系统的开销；（2）复杂度高：某些信道估计算法的复杂度较高，需要大量计算资源和时间。

三、信道估计的发展趋势1. 神经网络信道估计随着深度学习技术的快速发展，神经网络已被广泛应用于信道估计领域。

通过神经网络技术，可以实现非线性信道补偿和自适应信道估计，提高信道估计的准确性和性能。

2. 多用户信道估计在多用户OFDM系统中，不同用户间的信道参数可能存在相关性，因此可以借助多用户之间的信道估计信息进行联合估计，提高整个系统的信道估计性能。

《MIMO-OFDM系统中信道估计及信号检测算法的研究》篇一一、引言随着无线通信技术的快速发展，多输入多输出正交频分复用（MIMO-OFDM）系统因其高数据传输速率和良好的抗多径干扰能力，在无线通信领域得到了广泛应用。

在MIMO-OFDM系统中，信道估计和信号检测是两个关键技术。

信道估计是基于接收到的信号来估计无线信道的特性，为后续的信号处理提供基础。

而信号检测则是通过处理接收到的信号来检测发送的信息。

因此，本文将对MIMO-OFDM系统中的信道估计和信号检测算法进行深入的研究。

二、信道估计技术研究1. 信道估计的基本原理信道估计是通过对接收到的信号进行解析和推导，估计出无线信道的传输特性。

常见的信道估计方法包括基于导频的信道估计和非导频的信道估计等。

基于导频的信道估计方法通过在传输的信号中插入已知的导频信号，利用接收到的导频信号和发送的导频信号之间的关系来估计信道特性。

2. 常用信道估计方法（1）最小均方误差（MMSE）信道估计：MMSE算法通过对信道状态进行预测，通过最小化预测误差的均方值，实现对信道特性的估计。

该算法具有良好的抗噪声性能和追踪性能。

（2）基于压缩感知的信道估计：压缩感知是一种新型的信号处理方法，通过利用信号的稀疏性，实现对信号的压缩和重构。

在信道估计中，可以利用压缩感知技术对信道状态进行估计，降低算法复杂度。

三、信号检测算法研究1. 信号检测的基本原理信号检测是通过处理接收到的信号来检测发送的信息。

在MIMO-OFDM系统中，由于存在多径干扰和噪声干扰等因素，接收到的信号往往受到一定的干扰和失真。

因此，需要采用适当的信号检测算法来提高接收信息的准确性和可靠性。

2. 常用信号检测方法（1）最大比合并（MRC）算法：MRC算法是一种基于合并接收信号的算法，通过对多个接收到的信号进行加权合并，提高接收信息的信噪比（SNR）。

该算法简单易实现，具有良好的性能。

（2）迫零均衡（ZF）和最小均方误差均衡（MMSE）算法：这两种算法都是基于均衡技术的算法，通过对接收到的信号进行均衡处理，消除多径干扰和噪声干扰等因素对接收信息的影响。
