奥的斯电梯主板参数(1)

  • 格式：doc
  • 大小：502.00 KB
  • 文档页数：10

0 DOL 开门极限532 1/0 输入轿厢1 DOB 开门按钮083 0/0 输入轿厢2 EDP 电子门保护装置0 0/0 输入轿厢3 DCB 关门按钮084 0/0 输入轿厢4 ISS 独立服务开关093 0/0 输入轿厢5 LWO 负荷称重过载133 0/0 输入轿底6 LNS / DIS1 有负载不停车/延迟平层143 0/0 输入轿底7 LWX / ACS ANS负荷称重/防犯罪开关1123 1/0 输入轿底8 UIS 启动/停车向下平层010 1/0 输入轿厢9 DIS 启动/停车向上平层010 1/0 输入轿厢10 CTL / PKS 轿厢停靠/停运按钮601 0/0 输入外呼11 PKS 驻停开关0 0/0 输入外呼12 013 CCTL 呼梯到顶层0 0/0 输入机房14 CCBL 呼梯到底层0 0/0 输入机房15 - - 0 0/0 - -16 EFK 紧急/消防钥匙开关612 0/0 输入外呼17 NU 应急电源操作0 1/0 输入机房18 NUSD / NUSD-1 应急电源紧急操作0 1/0 入/出机房19 NUG/NUG-1 应急电源正常操作0 入/出20 CUDL 轿厢上行指示灯051 输出轿厢21 CDDL 轿厢下行指示灯052 0/0 输出轿厢22 OLS 过载信号053 0/0 输出轿厢23 BUZ 蜂鸣器133 0/0 输出轿厢24 FSL 消防照明054 0/0 输出轿厢25 HEL 医用照明灯0 0/0 输出轿厢26 LR 照明延迟094 0/0 输出轿厢27 NDG 碰板继电器0 0/0 输出轿厢28 - - 0 0/0 - -29 STH 大厅停车信号0 0/0 输出轿厢30 STC 轿厢停车信号0 0/0 输出轿厢31 DMD DOC-X需求0 0/0 输出轿厢32 CB / CTTL 0 轿厢按钮/按钮灯0 081 0/0 入/出轿厢33 CB / CTTL 1 轿厢按钮/按钮灯1 091 0/0 入/出轿厢34 CB / CTTL 2 轿厢按钮/按钮灯2 101 0/0 入/出轿厢35 CB / CTTL 3 轿厢按钮/按钮灯3 111 0/0 入/出轿厢36 CB / CTTL 4 轿厢按钮/按钮灯4 121 0/0 入/出轿厢37 CB / CTTL 5 轿厢按钮/按钮灯5 131 0/0 入/出轿厢38 CB / CTTL 6 轿厢按钮/按钮灯6 141 0/0 入/出轿厢39 CB / CTTL 7 轿厢按钮/按钮灯7 151 0/0 入/出轿厢40 CB / CTTL 8 轿厢按钮/按钮灯8 082 0/0 入/出轿厢41 CB / CTTL 9 轿厢按钮/按钮灯9 092 0/0 入/出轿厢42 CB / CTTL 10 轿厢按钮/按钮灯10 102 0/0 入/出轿厢43 CB / CTTL 11 轿厢按钮/按钮灯11 112 0/0 入/出轿厢44 CB / CTTL 12 轿厢按钮/按钮灯12 122 0/0 入/出轿厢45 CB / CTTL 13 轿厢按钮/按钮灯13 132 0/0 入/出轿厢46 CB / CTTL 14 轿厢按钮/按钮灯14 142 0/0 入/出轿厢47 CB / CTTL 15 轿厢按钮/按钮灯15 152 0/0 入/出轿厢48 CB / CTTL 16 轿厢按钮/按钮灯16 061 0/0 入/出轿厢49 CB / CTTL 17 轿厢按钮/按钮灯17 062 0/0 入/出轿厢50 CB / CTTL 18 轿厢按钮/按钮灯18 063 0/0 入/出轿厢51 CB / CTTL 19 轿厢按钮/按钮灯19 064 0/0 入/出轿厢52 CB / CTTL 20 轿厢按钮/按钮灯20 161 0/0 入/出轿厢53 CB / CTTL 21 轿厢按钮/按钮灯21 162 0/0 入/出轿厢54 CB / CTTL 22 轿厢按钮/按钮灯22 163 0/0 入/出轿厢55 CB / CTTL 23 轿厢按钮/按钮灯23 164 0/0 入/出轿厢56 CB / CTTL 24 轿厢按钮/按钮灯24 171 0/0 入/出轿厢57 CB / CTTL 25 轿厢按钮/按钮灯25 172 0/0 入/出轿厢58 CB / CTTL 26 轿厢按钮/按钮灯26 173 0/0 入/出轿厢59 CB / CTTL 27 轿厢按钮/按钮灯27 174 0/0 入/出轿厢60 CB / CTTL 28 轿厢按钮/按钮灯28 181 0/0 入/出轿厢61 CB / CTTL 29 轿厢按钮/按钮灯29 182 0/0 入/出轿厢62 CB / CTTL 30 轿厢按钮/按钮灯30 183 0/0 入/出轿厢63 CB / CTTL 31 轿厢按钮/按钮灯31 184 0/0 入/出轿厢64 UHB / UHTTL 0 上行厅门按钮/按钮灯0 211 0/0 入/出外呼65 UHB / UHTTL 1 上行厅门按钮/按钮灯1 221 0/0 入/出外呼66 UHB / UHTTL 2 上行厅门按钮/按钮灯2 231 0/0 入/出外呼67 UHB / UHTTL 3 上行厅门按钮/按钮灯3 241 0/0 入/出外呼68 UHB / UHTTL 4 上行厅门按钮/按钮灯4 251 0/0 入/出外呼69 UHB / UHTTL 5 上行厅门按钮/按钮灯5 261 0/0 入/出外呼70 UHB / UHTTL 6 上行厅门按钮/按钮灯6 271 0/0 入/出外呼71 UHB / UHTTL 7 上行厅门按钮/按钮灯7 281 0/0 入/出外呼72 UHB / UHTTL 8 上行厅门按钮/按钮灯8 291 0/0 入/出外呼73 UHB / UHTTL 9 上行厅门按钮/按钮灯9 301 0/0 入/出外呼74 UHB / UHTTL 10 上行厅门按钮/按钮灯10 311 0/0 入/出外呼75 UHB / UHTTL 11 上行厅门按钮/按钮灯11 321 0/0 入/出外呼76 UHB / UHTTL 12 上行厅门按钮/按钮灯12 331 0/0 入/出外呼77 UHB / UHTTL 13 上行厅门按钮/按钮灯13 341 0/0 入/出外呼78 UHB / UHTTL 14 上行厅门按钮/按钮灯14 351 0/0 入/出外呼79 UHB / UHTTL 15 上行厅门按钮/按钮灯15 361 0/0 入/出外呼80 UHB / UHTTL 16 上行厅门按钮/按钮灯16 371 0/0 入/出外呼81 UHB / UHTTL 17 上行厅门按钮/按钮灯17 381 0/0 入/出外呼82 UHB / UHTTL 18 上行厅门按钮/按钮灯18 391 0/0 入/出外呼83 UHB / UHTTL 19 上行厅门按钮/按钮灯19 401 0/0 入/出外呼84 UHB / UHTTL 20 上行厅门按钮/按钮灯20 411 0/0 入/出外呼85 UHB / UHTTL 21 上行厅门按钮/按钮灯21 421 0/0 入/出外呼86 UHB / UHTTL 22 上行厅门按钮/按钮灯22 431 0/0 入/出外呼87 UHB / UHTTL 23 上行厅门按钮/按钮灯23 441 0/0 入/出外呼88 UHB / UHTTL 24 上行厅门按钮/按钮灯24 451 0/0 入/出外呼89 UHB / UHTTL 25 上行厅门按钮/按钮灯25 461 0/0 入/出外呼90 UHB / UHTTL 26 上行厅门按钮/按钮灯26 471 0/0 入/出外呼91 UHB / UHTTL 27 上行厅门按钮/按钮灯27 481 0/0 入/出外呼92 UHB / UHTTL 28 上行厅门按钮/按钮灯28 491 0/0 入/出外呼93 UHB / UHTTL 29 上行厅门按钮/按钮灯29 501 0/0 入/出外呼94 UHB / UHTTL 30 上行厅门按钮/按钮灯30 511 0/0 入/出外呼95 UHB / UHTTL 31 上行厅门按钮/按钮灯31 521 0/0 入/出外呼96 HB / HBTTL 0 下行厅门按钮/按钮灯0 0/0 入/出外呼97 HB / HBTTL 1 下行厅门按钮/按钮灯1 222 0/0 入/出外呼98 HB / HBTTL 2 下行厅门按钮/按钮灯2 232 0/0 入/出外呼99 HB / HBTTL 3 下行厅门按钮/按钮灯3 242 0/0 入/出外呼100 HB / HBTTL 4 下行厅门按钮/按钮灯4 252 0/0 入/出外呼101 HB / HBTTL 5 下行厅门按钮/按钮灯5 262 0/0 入/出外呼102 HB / HBTTL 6 下行厅门按钮/按钮灯6 272 0/0 入/出外呼103 HB / HBTTL 7 下行厅门按钮/按钮灯7 282 0/0 入/出外呼104 HB / HBTTL 8 下行厅门按钮/按钮灯8 292 0/0 入/出外呼105 HB / HBTTL 9 下行厅门按钮/按钮灯9 302 0/0 入/出外呼106 HB / HBTTL 10 下行厅门按钮/按钮灯10 312 0/0 入/出外呼107 HB / HBTTL 11 下行厅门按钮/按钮灯11 322 0/0 入/出外呼108 HB / HBTTL 12 下行厅门按钮/按钮灯12 332 0/0 入/出外呼109 HB / HBTTL 13 下行厅门按钮/按钮灯13 342 0/0 入/出外呼110 HB / HBTTL 14 下行厅门按钮/按钮灯14 352 0/0 入/出外呼111 HB / HBTTL 15 下行厅门按钮/按钮灯15 362 0/0 入/出外呼112 HB / HBTTL 16 下行厅门按钮/按钮灯16 372 0/0 入/出外呼113 HB / HBTTL 17 下行厅门按钮/按钮灯17 382 0/0 入/出外呼114 HB / HBTTL 18 下行厅门按钮/按钮灯18 392 0/0 入/出外呼115 HB / HBTTL 19 下行厅门按钮/按钮灯19 402 0/0 入/出外呼116 HB / HBTTL 20 下行厅门按钮/按钮灯20 412 0/0 入/出外呼117 HB / HBTTL 21 下行厅门按钮/按钮灯21 422 0/0 入/出外呼118 HB / HBTTL 22 下行厅门按钮/按钮灯22 432 0/0 入/出外呼119 HB / HBTTL 23 下行厅门按钮/按钮灯23 442 0/0 入/出外呼120 HB / HBTTL 24 下行厅门按钮/按钮灯24 452 0/0 入/出外呼121 HB / HBTTL 25 下行厅门按钮/按钮灯25 462 0/0 入/出外呼122 HB / HBTTL 26 下行厅门按钮/按钮灯26 472 0/0 入/出外呼123 HB / HBTTL 27 下行厅门按钮/按钮灯27 482 0/0 入/出外呼124 HB / HBTTL 28 下行厅门按钮/按钮灯28 492 0/0 入/出外呼125 HB / HBTTL 29 下行厅门按钮/按钮灯29 502 0/0 入/出外呼126 HB / HBTTL 30 下行厅门按钮/按钮灯30 512 0/0 入/出外呼127 HB / HBTTL 31 下行厅门按钮/按钮灯31 522 0/0 入/出外呼128 UHL 0 上行厅门灯00/0 输出外呼129 UHL 1 上行厅门灯10/0 输出外呼130 UHL 2 上行厅门灯20/0 输出外呼131 UHL 3 上行厅门灯30/0 输出外呼132 UHL 4 上行厅门灯40/0 输出外呼133 UHL 5 上行厅门灯50/0 输出外呼134 UHL 6 上行厅门灯60/0 输出外呼135 UHL 7 上行厅门灯70/0 输出外呼136 UHL 8 上行厅门灯80/0 输出外呼137 UHL 9 上行厅门灯90/0 输出外呼138 UHL 10 上行厅门灯100/0 输出外呼139 UHL 11 上行厅门灯110/0 输出外呼140 UHL 12 上行厅门灯120/0 输出外呼141 UHL 13 上行厅门灯130/0 输出外呼142 UHL 14 上行厅门灯140/0 输出外呼143 UHL 15 上行厅门灯150/0 输出外呼144 UHL 16 上行厅门灯160/0 输出外呼145 UHL 17 上行厅门灯170/0 输出外呼146 UHL 18 上行厅门灯180/0 输出外呼147 UHL 19 上行厅门灯190/0 输出外呼148 UHL 20 上行厅门灯200/0 输出外呼149 UHL 21 上行厅门灯210/0 输出外呼150 UHL 22 上行厅门灯220/0 输出外呼151 UHL 23 上行厅门灯230/0 输出外呼152 UHL 24 上行厅门灯240/0 输出外呼153 UHL 25 上行厅门灯250/0 输出外呼154 UHL 26 上行厅门灯260/0 输出外呼155 UHL 27 上行厅门灯270/0 输出外呼156 UHL 28 上行厅门灯280/0 输出外呼157 UHL 29 上行厅门灯290/0 输出外呼158 UHL 30 上行厅门灯300/0 输出外呼159 UHL 31 上行厅门灯310/0 输出外呼160 DHL 0 下行厅门灯00/0 输出外呼161 DHL 1 下行厅门灯10/0 输出外呼162 DHL 2 下行厅门灯20/0 输出外呼163 DHL 3 下行厅门灯30/0 输出外呼164 DHL 4 下行厅门灯40/0 输出外呼165 DHL 5 下行厅门灯50/0 输出外呼166 DHL 6 下行厅门灯60/0 输出外呼167 DHL 7 下行厅门灯70/0 输出外呼168 DHL 8 下行厅门灯80/0 输出外呼169 DHL 9 下行厅门灯90/0 输出外呼170 DHL 10 下行厅门灯100/0 输出外呼171 DHL 11 下行厅门灯110/0 输出外呼172 DHL 12 下行厅门灯120/0 输出外呼173 DHL 13 下行厅门灯130/0 输出外呼174 DHL 14 下行厅门灯140/0 输出外呼175 DHL 15 下行厅门灯150/0 输出外呼176 DHL 16 下行厅门灯160/0 输出外呼177 DHL 17 下行厅门灯170/0 输出外呼178 DHL 18 下行厅门灯180/0 输出外呼179 DHL 19 下行厅门灯190/0 输出外呼180 DHL 20 下行厅门灯200/0 输出外呼181 DHL 21 下行厅门灯210/0 输出外呼182 DHL 22 下行厅门灯220/0 输出外呼183 DHL 23 下行厅门灯230/0 输出外呼184 DHL 24 下行厅门灯240/0 输出外呼185 DHL 25 下行厅门灯250/0 输出外呼186 DHL 26 下行厅门灯260/0 输出外呼187 DHL 27 下行厅门灯270/0 输出外呼188 DHL 28 下行厅门灯280/0 输出外呼189 DHL 29 下行厅门灯290/0 输出外呼190 DHL 30 下行厅门灯300/0 输出外呼191 DHL 31 下行厅门灯310/0 输出外呼192 EHC / ETTL 0 紧急预案服务门0 0/0 入/出外呼193 EHC / ETTL 1 紧急预案服务门1 0/0 入/出外呼194 EHC / ETTL 2 紧急预案服务门2 0/0 入/出外呼195 EHC / ETTL 3 紧急预案服务门3 0/0 入/出外呼196 EHC / ETTL 4 紧急预案服务门4 0/0 入/出外呼197 EHC / ETTL 5 紧急预案服务门5 0/0 入/出外呼198 EHC / ETTL 6 紧急预案服务门6 0/0 入/出外呼199 EHC / ETTL 7 紧急预案服务门7 0/0 入/出外呼200 EHC / ETTL 8 紧急预案服务门8 0/0 入/出外呼201 EHC / ETTL 9 紧急预案服务门9 0/0 入/出外呼202 EHC / ETTL 10 紧急预案服务门10 0/0 入/出外呼203 EHC / ETTL 11 紧急预案服务门11 0/0 入/出外呼204 EHC / ETTL 12 紧急预案服务门12 0/0 入/出外呼205 EHC / ETTL 13 紧急预案服务门13 0/0 入/出外呼206 EHC / ETTL 14 紧急预案服务门14 0/0 入/出外呼207 EHC / ETTL 15 紧急预案服务门15 0/0 入/出外呼208 EHC / ETTL 16 紧急预案服务门16 0/0 入/出外呼209 EHC / ETTL 17 紧急预案服务门17 0/0 入/出外呼210 EHC / ETTL 18 紧急预案服务门18 0/0 入/出外呼211 EHC / ETTL 19 紧急预案服务门19 0/0 入/出外呼212 EHC / ETTL 20 紧急预案服务门20 0/0 入/出外呼213 EHC / ETTL 21 紧急预案服务门21 0/0 入/出外呼214 EHC / ETTL 22 紧急预案服务门22 0/0 入/出外呼215 EHC / ETTL 23 紧急预案服务门23 0/0 入/出外呼216 EHC / ETTL 24 紧急预案服务门24 0/0 入/出外呼217 EHC / ETTL 25 紧急预案服务门25 0/0 入/出外呼218 EHC / ETTL 26 紧急预案服务门26 0/0 入/出外呼219 EHC / ETTL 27 紧急预案服务门27 0/0 入/出外呼220 EHC / ETTL 28 紧急预案服务门28 0/0 入/出外呼221 EHC / ETTL 29 紧急预案服务门29 0/0 入/出外呼222 EHC / ETTL 30 紧急预案服务门30 0/0 入/出外呼223 EHC / ETTL 31 紧急预案服务门31 0/0 入/出外呼224 FPD 0 防火门0 1/0 输入外呼225 FPD 1 防火门1 1/0 输入外呼226 FPD 2 防火门2 1/0 输入外呼227 FPD 3 防火门3 1/0 输入外呼228 FPD 4 防火门4 1/0 输入外呼229 FPD 5 防火门5 1/0 输入外呼230 FPD 6 防火门6 1/0 输入外呼231 FPD 7 防火门7 1/0 输入外呼232 FPD 8 防火门8 1/0 输入外呼233 FPD 9 防火门9 1/0 输入外呼234 FPD 10 防火门10 1/0 输入外呼235 FPD 11 防火门11 1/0 输入外呼236 FPD 12 防火门12 1/0 输入外呼237 FPD 13 防火门13 1/0 输入外呼238 FPD 14 防火门14 1/0 输入外呼239 FPD 15 防火门15 1/0 输入外呼240 FPD 16 防火门16 1/0 输入外呼241 FPD 17 防火门17 1/0 输入外呼242 FPD 18 防火门18 1/0 输入外呼243 FPD 19 防火门19 1/0 输入外呼244 FPD 20 防火门20 1/0 输入外呼245 FPD 21 防火门21 1/0 输入外呼246 FPD 22 防火门22 1/0 输入外呼247 FPD 23 防火门23 1/0 输入外呼248 FPD 24 防火门24 1/0 输入外呼249 FPD 25 防火门25 1/0 输入外呼250 FPD 26 防火门26 1/0 输入外呼251 FPD 27 防火门27 1/0 输入外呼252 FPD 28 防火门28 1/0 输入外呼253 FPD 29 防火门29 1/0 输入外呼254 FPD 30 防火门30 1/0 输入外呼255 FPD 31 防火门31 1/0 输入外呼256 CPC 0 甲方消防反馈1 0/0 输出厅门257 CPC 1 甲方消防反馈-1 0/0 输出厅门258 CPC 2 甲方消防反馈0/0 输出厅门259 CPC 3 甲方消防反馈0/0 输出厅门260 CPC 4 甲方消防反馈0/0 输出厅门261 CPC 5 甲方消防反馈0/0 输出厅门262 CPC 6 甲方消防反馈0/0 输出厅门263 CPC 7 甲方消防反馈0/0 输出厅门264 CPC 8 甲方消防反馈0/0 输出厅门265 CPC 9 甲方消防反馈0/0 输出厅门266 CPC 10 甲方消防反馈0/0 输出厅门267 CPC 11 甲方消防反馈0/0 输出厅门268 CPC 12 甲方消防反馈0/0 输出厅门269 CPC 13 甲方消防反馈0/0 输出厅门270 CPC 14 甲方消防反馈0/0 输出厅门271 CPC 15 甲方消防反馈0/0 输出厅门272 CPC 16 甲方消防反馈0/0 输出厅门273 CPC 17 甲方消防反馈0/0 输出厅门274 CPC 18 甲方消防反馈0/0 输出厅门275 CPC 19 甲方消防反馈0/0 输出厅门276 CPC 20 甲方消防反馈0/0 输出厅门277 CPC 21 甲方消防反馈0/0 输出厅门278 CPC 22 甲方消防反馈0/0 输出厅门279 CPC 23 甲方消防反馈0/0 输出厅门280 CPC 24 甲方消防反馈0/0 输出厅门281 CPC 25 甲方消防反馈0/0 输出厅门282 CPC 26 甲方消防反馈0/0 输出厅门283 CPC 27 甲方消防反馈0/0 输出厅门284 CPC 28 甲方消防反馈0/0 输出厅门285 CPC 29 甲方消防反馈0/0 输出厅门286 CPC 30 甲方消防反馈0/0 输出厅门287 CPC 31 甲方消防反馈0/0 输出厅门288 RCB / RCTTL 0 后门轿厢按钮/按钮灯0 181 0/0 入/出轿厢289 RCB / RCTTL 1 后门轿厢按钮/按钮灯1 182 0/0 入/出轿厢290 RCB / RCTTL 2 后门轿厢按钮/按钮灯2 183 0/0 入/出轿厢291 RCB / RCTTL 3 后门轿厢按钮/按钮灯3 184 0/0 入/出轿厢292 RCB / RCTTL 4 后门轿厢按钮/按钮灯4 191 0/0 入/出轿厢293 RCB / RCTTL 5 后门轿厢按钮/按钮灯5 192 0/0 入/出轿厢294 RCB / RCTTL 6 后门轿厢按钮/按钮灯6 193 0/0 入/出轿厢295 RCB / RCTTL 7 后门轿厢按钮/按钮灯7 194 0/0 入/出轿厢296 RCB / RCTTL 8 后门轿厢按钮/按钮灯8 201 0/0 入/出轿厢297 RCB / RCTTL 9 后门轿厢按钮/按钮灯9 202 0/0 入/出轿厢298 RCB / RCTTL 10 后门轿厢按钮/按钮灯10 203 0/0 入/出轿厢299 RCB / RCTTL 11 后门轿厢按钮/按钮灯11 204 0/0 入/出轿厢300 RCB / RCTTL 12 后门轿厢按钮/按钮灯12 211 0/0 入/出轿厢301 RCB / RCTTL 13 后门轿厢按钮/按钮灯13 212 0/0 入/出轿厢302 RCB / RCTTL 14 后门轿厢按钮/按钮灯14 213 0/0 入/出轿厢303 RCB / RCTTL 15 后门轿厢按钮/按钮灯15 214 0/0 入/出轿厢304 RCB / RCTTL 16 后门轿厢按钮/按钮灯16 221 0/0 入/出轿厢305 RCB / RCTTL 17 后门轿厢按钮/按钮灯17 222 0/0 入/出轿厢306 RCB / RCTTL 18 后门轿厢按钮/按钮灯18 223 0/0 入/出轿厢307 RCB / RCTTL 19 后门轿厢按钮/按钮灯19 224 0/0 入/出轿厢308 RCB / RCTTL 20 后门轿厢按钮/按钮灯20 231 0/0 入/出轿厢309 RCB / RCTTL 21 后门轿厢按钮/按钮灯21 232 0/0 入/出轿厢310 RCB / RCTTL 22 后门轿厢按钮/按钮灯22 233 0/0 入/出轿厢311 RCB / RCTTL 23 后门轿厢按钮/按钮灯23 234 0/0 入/出轿厢312 RCB / RCTTL 24 后门轿厢按钮/按钮灯24 241 0/0 入/出轿厢313 RCB / RCTTL 25 后门轿厢按钮/按钮灯25 242 0/0 入/出轿厢314 RCB / RCTTL 26 后门轿厢按钮/按钮灯26 243 0/0 入/出轿厢315 RCB / RCTTL 27 后门轿厢按钮/按钮灯27 244 0/0 入/出轿厢用户名称电梯编号安装队日期1.控制柜内接线完整，无封线，接地线是否正确接地32.补偿链导向装置完好，二次保护完好2.轿厢照明是否独立。

合集下载

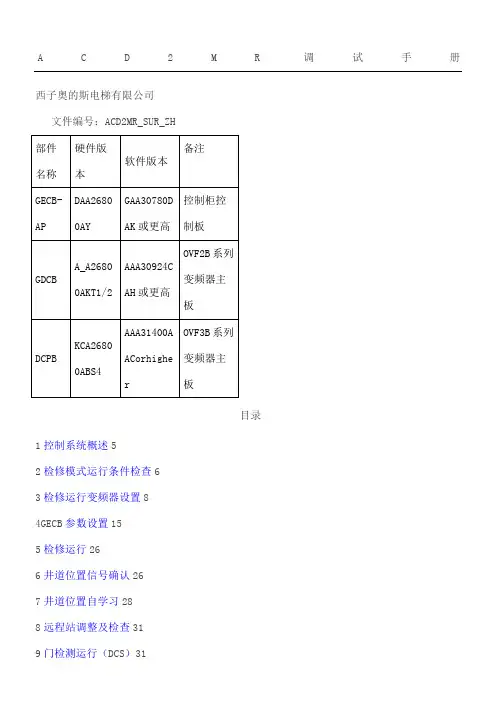

西子奥的斯GECB调试资料上

西子奥的斯GECB调试资料上

A C D2M R调试手册西子奥的斯电梯有限公司文件编号：ACD2MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2?检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内，重新接上地线和GECB和变频器上的插件。

奥的斯电梯主板说明

奥的斯电梯主板说明

奥的斯电梯主板说明RSL闪烁：远程串行线及看门狗正常DZ亮：轿厢在门区内DOB亮：门反转装置（前门或后门）被操作DOL亮：到达开门到位开关（前门或后门）DFC亮：厅门锁和安全链闭合DW亮：轿门闭合ES亮：急停按钮动作INS亮:检修操闪烁：TCI-Lock 功能被激活（离开轿顶程序）RSL-FAULT 亮：远程串行线及看门狗故障NOR/diag亮：正常操作灭：NAV, DTO, DTC, ATT, CHC, EFO, EFS, ISC, drive-faultGRP/J亮：群控功能正常闪烁：三相电源故障（内部J继电器）VLC亮：110VAC电源正常LV亮：电梯在门区按键CHCS取消厅外召（I/O 1153 CHCC）DDO取消门操作（I/O 618 DDO）CCTL轿厢最高层登记CCBL轿厢最底层登记BRB1抱闸释放按钮RTB远程短接按钮REB远程允许按钮RRB远程复位按钮TEST测试DES PCBDDO残疾人用门操作按钮组合功能REB + CCBL控制柜的温度显示在DIS1和DIS2上REB + CHCS轿厢速度显示在DIS1和DIS2上(单位: m/s)REB + TEST测试**** PCB的输出REB + NURF重启显示器REB + RTB限速器机械动作置位REB + RRB限速器开关复井道位置自学习1断开主电源开关。

把所有的临时短接线拆掉。

把机房控制柜的检修开关拨至INS（检修）位置。

2接通主电源开关。

检查确认变压器TRF1供给GECB的电压是正确的。

3断开主电源开关。

接上所有与GECB相连的接线与接头，确保与接线图一致无误。

把轿厢顶的CJ1,DJ1接头接上，给门机送电。

4观察GECB及变频器指示灯状态，判断各控制子系统的功能是否正常，变频器指示灯状态说明如下状态绿灯(LED1)黄灯(LED2)红灯(LED3)DSP复位中不闪烁不闪烁不闪烁DSP运行中闪烁任何状态任何状态轿厢上行中闪烁闪烁灭轿厢下行中闪烁亮灭事件被记录闪烁灭闪烁。

西子奥的斯GECB调试资料

西子奥的斯GECB调试资料

西子奥的斯G E C B调试资料(总56页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除ACD2 MR调试手册西子奥的斯电梯有限公司目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表 1技术文件各子系统技术参考文件：2?检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电和变频器上的插件。

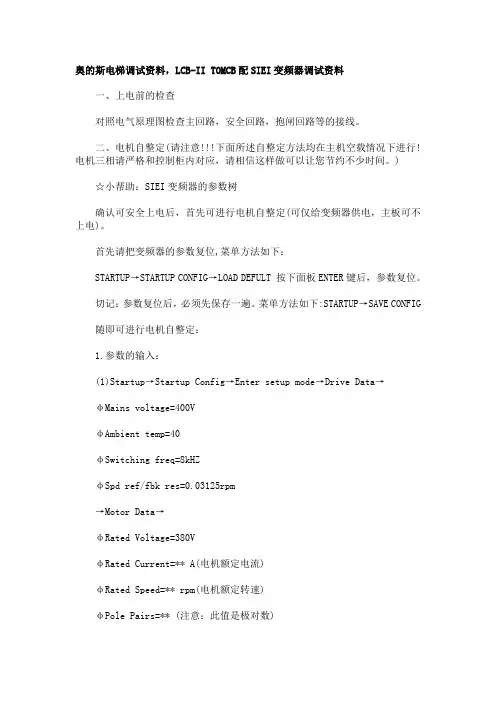

奥的斯电梯调试资料

奥的斯电梯调试资料

奥的斯电梯调试资料，LCB-II TOMCB配SIEI变频器调试资料一、上电前的检查对照电气原理图检查主回路，安全回路，抱闸回路等的接线。

二、电机自整定(请注意下面所述自整定方法均在主机空载情况下进行!电机三相请严格和控制柜内对应，请相信这样做可以让您节约不少时间。

)☆小帮助：SIEI变频器的参数树确认可安全上电后，首先可进行电机自整定(可仅给变频器供电，主板可不上电)。

首先请把变频器的参数复位,菜单方法如下：STARTUP→STARTUP CONFIG→LOAD DEFULT 按下面板ENTER键后，参数复位。

切记：参数复位后，必须先保存一遍。

菜单方法如下:STARTUP→SAVE CONFIG随即可进行电机自整定：1.参数的输入：(1)Startup→Startup Config→Enter setup mode→Drive Data→φMains voltage=400VφAmbient temp=40φSwitching freq=8kHZφSpd ref/fbk res=0.03125rpm→Motor Data→φRated Voltage=380VφRated Current=** A(电机额定电流)φRated Speed=** rpm(电机额定转速)φPole Pairs=** (注意：此值是极对数)φTorque Constant=** (额定转矩除以额定电流可得出此值)φEMF Constant=0(反电势，设为0，由自整定得出)φStator resist=0(定子电阻，设为0，由自整定得出)φlss inductance=0(阻抗，设为0，由自整定得出)→Curreg Autotune Results→φMesasured RS=0 ohmφMesasured DTL=0 VφMesasured DTS=0 ohmφMesasured LsSigma=0 H2.电机的整定以上参数设定完毕后，进入Autotune选项，进行电机自整定，步骤如下：Startup→Startup Config→Enter setup mode→Setup MODE看到上面第三个方框画面后，闭合控制柜内CP3,CP4开关，短接TOMCB JP5.7和5.8，再短接TOMCB JP8.1(使能)和JP8.5(COM)，按下绿色I键，电机便开始自整定。
