钢材的屈服强度PPT课件

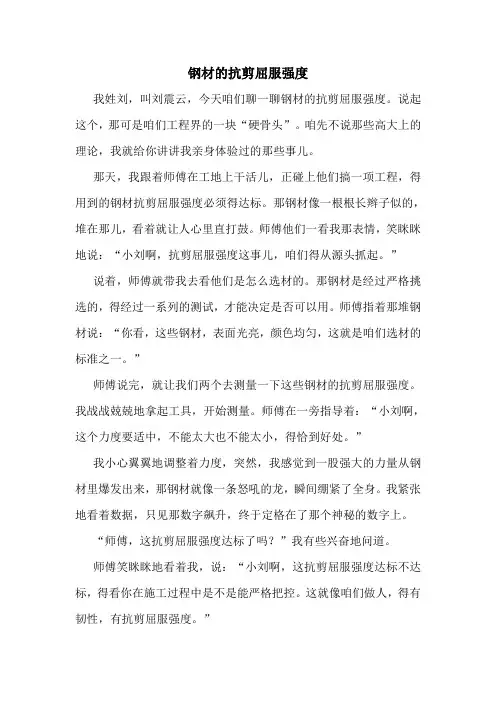

钢材的抗剪屈服强度我姓刘，叫刘震云，今天咱们聊一聊钢材的抗剪屈服强度。

说起这个，那可是咱们工程界的一块“硬骨头”。

咱先不说那些高大上的理论，我就给你讲讲我亲身体验过的那些事儿。

那天，我跟着师傅在工地上干活儿，正碰上他们搞一项工程，得用到的钢材抗剪屈服强度必须得达标。

那钢材像一根根长辫子似的，堆在那儿，看着就让人心里直打鼓。

师傅他们一看我那表情，笑眯眯地说：“小刘啊，抗剪屈服强度这事儿，咱们得从源头抓起。

”说着，师傅就带我去看他们是怎么选材的。

那钢材是经过严格挑选的，得经过一系列的测试，才能决定是否可以用。

师傅指着那堆钢材说：“你看，这些钢材，表面光亮，颜色均匀，这就是咱们选材的标准之一。

”师傅说完，就让我们两个去测量一下这些钢材的抗剪屈服强度。

我战战兢兢地拿起工具，开始测量。

师傅在一旁指导着：“小刘啊，这个力度要适中，不能太大也不能太小，得恰到好处。

”我小心翼翼地调整着力度，突然，我感觉到一股强大的力量从钢材里爆发出来，那钢材就像一条怒吼的龙，瞬间绷紧了全身。

我紧张地看着数据，只见那数字飙升，终于定格在了那个神秘的数字上。

“师傅，这抗剪屈服强度达标了吗？”我有些兴奋地问道。

师傅笑眯眯地看着我，说：“小刘啊，这抗剪屈服强度达标不达标，得看你在施工过程中是不是能严格把控。

这就像咱们做人，得有韧性，有抗剪屈服强度。

”我听了师傅的话，若有所思。

是啊，生活不就是这样吗？有时候，我们得像那钢材一样，坚韧不拔，才能经得起生活的考验。

那天，我和师傅一起测量了一整天的抗剪屈服强度。

夕阳西下，我们终于完成了任务。

师傅拍拍我的肩膀，说：“小刘啊，你干得不错，有前途！”我笑了，心里暖暖的。

我知道，这抗剪屈服强度，不仅仅是钢材的特性，更是我们人生的一种态度。

我们要学会在生活的重压下，保持韧性，不屈不挠。

从那以后，我 whenever 我遇到困难，总会想起那根坚韧的钢材，想起师傅的话。

抗剪屈服强度，这不仅仅是一个数字，更是一种精神，一种力量。

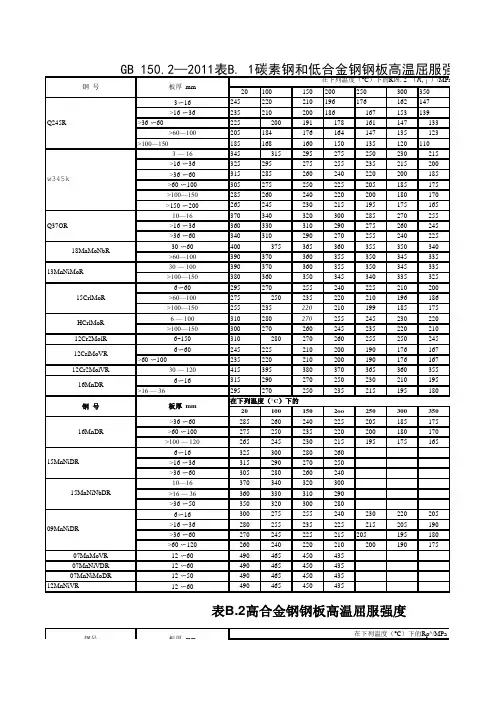

201001502002503003503〜16245220210196176162147>16 〜36235210200186167153139>36 〜60225200191178161147133>60—100205184176164147135123>100—1501851681601501351201103 — 16345315295275250230215>16 〜36325295275255235215200>36 〜60315285260240220200185>60 〜100305275250225205185175>100—150285260240220200180170>150 〜20026524523021519517516510—16370340320300285270255>16 〜36360330310290275260245>36 〜6034031029027025524022530 〜60400375365360355350340>60—10039037036035535034533530 — 100390370360355350345335>100—1503803603503453403353256〜60295270255240225210200>60—100275250235220210196186>100—1502552352202101991851756 — 100310280270255245230220>100—15030027026024523522021012Cr2MolR 6~1503102802702602552502456〜60245225210200190176167>60 〜10023522021020019017616712Cr2MolVR 30 — 1204153953803703653603556〜16315290270250230210195>16 — 36295270250235215195180201001502oo 250300350>36 〜60285260240225205185175>60 〜100275250235220200180170>100 — 1202652452302151951751656〜16325300280260>16 〜36315290270250>36 〜6030528026024010—16370340320300>16 — 36360330310290>36 〜503503203002806〜16300275255240230220205>16 〜36280255235225215205190>36 〜60270245225215205195180>60 〜12026024022021020019017507MnMoVR 12 〜6049046545043507MnNiVDR 12 〜6049046545043507MnNiMoDR12 〜5049046545043512MnNiVR12 〜60490465450435板厚 mm 板厚 mm 板厚 mm钢 号Q245Rw345kQ37OR18MnMoNbR13MnNiMoR15CrlMoRHCrlMoR 12CrlMoVR 16MnDR 钢 号16MnDR15MnNiDRGB 150.2—2011表B. 1碳素钢和低合金钢钢板高温屈服强度在下列温度（°C ）下的R 凶.2 （R,l ）/MPa 在下列温度（°C ）下的表B.2高合金钢钢板高温屈服强度在下列温度（°C ）下的Rp^/MPa15MnNiNbDR09MnNiDR钢号20100150200250300350S11306<25205189184180178175168S11348<25170156152150149146142S11972<8275238223213204196187S30408<80205171155144135127123S30403<80180147131122114109104S30409M80205171155144135127123S31008<80205181167157149144139S31608205175161149139131126S31603<80180147130120111105100S31668W80205175161149139131126S31708M80205175161149139131126表B.2 （续）20100150200250300350S317O3<80205175161149139131126S32168<80205171155144135127123S39042<80220205190175160145135S21953<80440355335325315305S22253<80450395370350335325S22053<8045039537035033532520100150200250300350W16205181172162147133123>16 — 30195176167157142128118V16245220210196176162147>16 〜40235210200186167153139W16320290270250230210195>16 〜40310280260240220200185M16205181172162152142132>16 — 30195176167157147137127W16235210196186176162152>16 — 30225200186176167154145>30 〜5021519017616715814613812Cr2Mol W30280255245235230225220W16195176167162157152147>16 〜3018516715715214714213712CrlMoVG V3025523021520019017616708Cr2AlMo W825022521019518517509CrCuSb<8245220205190201001502002503003501OCrl8Ni9205171155144135127123200Crl9Nil017514513112211410910430Crl8Nil0Ti 20517115514413512712340Crl7Nil2Mo2205175161149139131126500Crl7Nil4Mo217514513012011110510060Crl8Nil2Mo2Ti205175161149139131126板厚 mm板厚 mm 壁厚 mm 钢 号在下列温度（°C ）下的Rpu/MPa表B.3碳素钢和低合金钢钢管高温屈服强度在下列温度（°C ）下的Rpo.2 （K eL ）/MPa表B.4高合金钢钢管高温屈服强度在下列温度（°C ）下的Rpo.z/MPa钢号钢 号102016Mn 12CrMo15CrMo lCr5Mo 序号钢号7OCrl9Nil3Mo3205175161149139131126800Crl9Nil3Mo317517516114913913112690Cr25Ni2020518116715714914413910lCrl9Ni920517115514413512712311S2195344035533532531530512S2225345039537035033532513S22O5348542540037536035014S25O7355048044542040038515S3040821017415614413512712316S3040318014713112211410910417S316O821017816214913913112618S316O318014713012011110510019S32168210174156144135127123注：序号1~9为GB 13296和GB/T 14976的参考值，序号10为GB 9948和GB 13296的参考值，序号11-14为GB/T 21833的参考值，序号15-19为GB/T 12771的参考值。

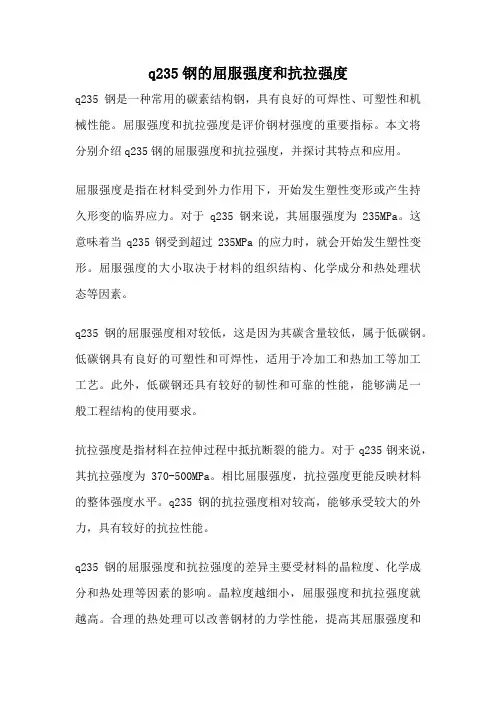

q235钢的屈服强度和抗拉强度q235钢是一种常用的碳素结构钢，具有良好的可焊性、可塑性和机械性能。

屈服强度和抗拉强度是评价钢材强度的重要指标。

本文将分别介绍q235钢的屈服强度和抗拉强度，并探讨其特点和应用。

屈服强度是指在材料受到外力作用下，开始发生塑性变形或产生持久形变的临界应力。

对于q235钢来说，其屈服强度为235MPa。

这意味着当q235钢受到超过235MPa的应力时，就会开始发生塑性变形。

屈服强度的大小取决于材料的组织结构、化学成分和热处理状态等因素。

q235钢的屈服强度相对较低，这是因为其碳含量较低，属于低碳钢。

低碳钢具有良好的可塑性和可焊性，适用于冷加工和热加工等加工工艺。

此外，低碳钢还具有较好的韧性和可靠的性能，能够满足一般工程结构的使用要求。

抗拉强度是指材料在拉伸过程中抵抗断裂的能力。

对于q235钢来说，其抗拉强度为370-500MPa。

相比屈服强度，抗拉强度更能反映材料的整体强度水平。

q235钢的抗拉强度相对较高，能够承受较大的外力，具有较好的抗拉性能。

q235钢的屈服强度和抗拉强度的差异主要受材料的晶粒度、化学成分和热处理等因素的影响。

晶粒度越细小，屈服强度和抗拉强度就越高。

合理的热处理可以改善钢材的力学性能，提高其屈服强度和抗拉强度。

q235钢的屈服强度和抗拉强度决定了其在各个领域的应用。

由于q235钢具有良好的可塑性和可焊性，广泛应用于建筑、桥梁、机械、汽车、船舶等行业。

在这些领域中，q235钢常用于制造结构件、构件和零部件等，承受和传递力量。

总结起来，q235钢的屈服强度为235MPa，抗拉强度为370-500MPa。

其屈服强度相对较低，抗拉强度相对较高。

这使得q235钢在多个领域有着广泛的应用。

通过合理的热处理和控制材料的组织结构，可以进一步提高q235钢的强度和性能。

在实际应用中，我们需要根据具体的工程要求和使用环境选择合适的q235钢材料，并进行必要的加工和处理，以确保其性能和安全性。

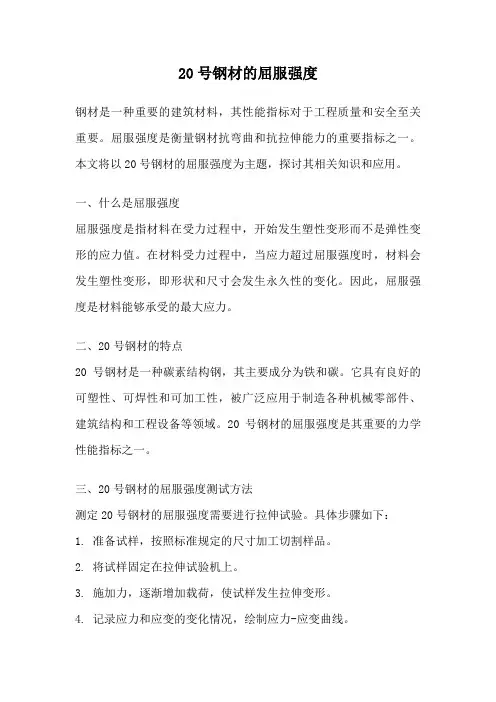

20号钢材的屈服强度钢材是一种重要的建筑材料，其性能指标对于工程质量和安全至关重要。

屈服强度是衡量钢材抗弯曲和抗拉伸能力的重要指标之一。

本文将以20号钢材的屈服强度为主题，探讨其相关知识和应用。

一、什么是屈服强度屈服强度是指材料在受力过程中，开始发生塑性变形而不是弹性变形的应力值。

在材料受力过程中，当应力超过屈服强度时，材料会发生塑性变形，即形状和尺寸会发生永久性的变化。

因此，屈服强度是材料能够承受的最大应力。

二、20号钢材的特点20号钢材是一种碳素结构钢，其主要成分为铁和碳。

它具有良好的可塑性、可焊性和可加工性，被广泛应用于制造各种机械零部件、建筑结构和工程设备等领域。

20号钢材的屈服强度是其重要的力学性能指标之一。

三、20号钢材的屈服强度测试方法测定20号钢材的屈服强度需要进行拉伸试验。

具体步骤如下：1. 准备试样，按照标准规定的尺寸加工切割样品。

2. 将试样固定在拉伸试验机上。

3. 施加力，逐渐增加载荷，使试样发生拉伸变形。

4. 记录应力和应变的变化情况，绘制应力-应变曲线。

5. 通过曲线上的数据点，确定屈服点，即屈服强度。

四、20号钢材的屈服强度数值根据相关标准，20号钢材的屈服强度通常为240MPa。

这意味着当20号钢材受到超过240MPa的应力时，就会开始发生塑性变形。

五、屈服强度的意义和应用屈服强度是材料设计和工程结构计算的重要参考依据。

在工程实践中，设计师需要根据材料的屈服强度来确定结构的安全性和可靠性。

通过对材料屈服强度的合理估计和应用，可以保证工程结构在正常使用和突发情况下的安全性。

六、屈服强度与其他力学性能指标的关系除了屈服强度，钢材的其他力学性能指标还包括抗拉强度、断裂韧性等。

屈服强度与抗拉强度的关系是：屈服强度一般小于抗拉强度，因为屈服强度是发生塑性变形的临界点，而抗拉强度是材料能够承受的最大拉伸应力。

屈服强度与断裂韧性的关系是：屈服强度通常与断裂韧性呈负相关，即屈服强度较高的材料往往具有较低的断裂韧性。

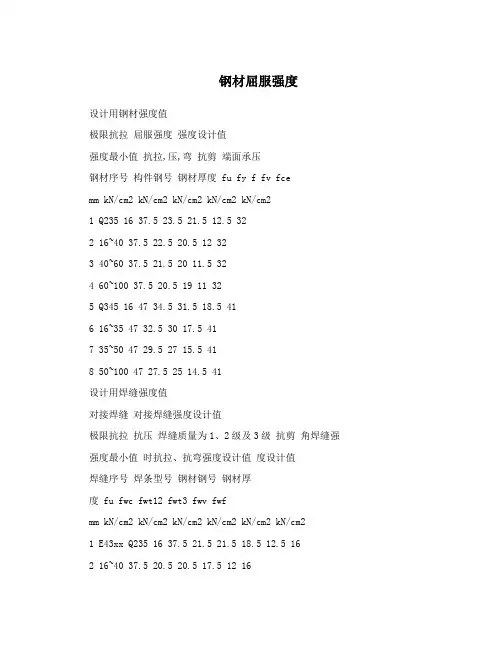

钢材屈服强度设计用钢材强度值极限抗拉屈服强度强度设计值强度最小值抗拉,压,弯抗剪端面承压钢材序号构件钢号钢材厚度 fu fy f fv fcemm kN/cm2 kN/cm2 kN/cm2 kN/cm2 kN/cm21 Q235 16 37.5 23.5 21.5 12.5 322 16~40 37.5 22.5 20.5 12 323 40~60 37.5 21.5 20 11.5 324 60~100 37.5 20.5 19 11 325 Q345 16 47 34.5 31.5 18.5 416 16~35 47 32.5 30 17.5 417 35~50 47 29.5 27 15.5 418 50~100 47 27.5 25 14.5 41设计用焊缝强度值对接焊缝对接焊缝强度设计值极限抗拉抗压焊缝质量为1、2级及3级抗剪角焊缝强强度最小值时抗拉、抗弯强度设计值度设计值焊缝序号焊条型号钢材钢号钢材厚度 fu fwc fwt12 fwt3 fwv fwfmm kN/cm2 kN/cm2 kN/cm2 kN/cm2 kN/cm2 kN/cm21 E43xx Q235 16 37.5 21.5 21.5 18.5 12.5 162 16~40 37.5 20.5 20.5 17.5 12 163 40~60 37.5 20 20 17 11.5 164 60~100 37.5 19 19 16 11 165 E50xx Q345 16 47 31.5 31.5 27 18.5 206 16~35 47 30 30 25.5 17.5 207 35~50 47 27 27 23 15.5 208 50~100 47 25 25 21 14.5 20焊接方法为:自动焊、半自动焊、手工焊。

一个摩擦型高强度螺栓的抗剪承载力设计值表 NbHv (单剪,单位:kN)高强度螺栓直径 d (mm)螺栓序号螺栓等级螺栓钢号螺栓钢号 16 20 22 24 27 301 8.8 Q235 1 28.4 44.6 54.7 62.8 83 101.32 2 22.1 34.7 42.5 48.8 64.6 78.83 3 28.4 44.6 54.7 62.8 83 101.34 4 18.9 29.7 36.5 41.9 55.4 67.55 16Mn 1 34.7 54.5 66.8 76.7 101.5 123.86 2 25.2 39.6 48.6 55.8 73.8 907 3 34.7 54.5 66.8 76.7 101.5 123.88 4 22.1 34.7 42.5 48.8 64.6 78.89 10.9 Q235 1 40.5 62.8 77 91.1 117.5 143.810 2 31.5 48.8 59.9 70.9 91.4 111.811 3 40.5 62.8 77 91.1 117.5 143.812 4 27 41.9 51.3 60.8 78.3 95.9313 16Mn 1 49.5 76.7 94.1 111.4 143.6 175.714 2 36 55.8 68.4 81 104.4 127.815 3 49.5 76.7 94.1 111.4 143.6 175.716 4 31.5 48.8 59.9 70.9 91.4 111.8注:(1) . 双剪螺栓的承载力设计值为单剪数值乘 2.0 . (2) . 16Mn.,16Mnq,15Mn,15Mnq钢号，螺栓抗剪承载力设计值相同。

钢管等金属的屈服强度详解屈服强度是金属材料发生屈服现象时的屈服极限，也就是抵抗微量塑性变形的应力。

对于无明显屈服现象出现的金属材料，规定以产生0.2%残余变形的应力值作为其屈服极限，称为条件屈服极限或屈服强度。

大于屈服强度的外力作用，将会使零件永久失效，无法恢复。

如低碳钢的屈服极限为207MPa，当大于此极限的外力作用之下，零件将会产生永久变形，小于这个的，零件还会恢复原来的样子。

（1）对于屈服现象明显的材料，屈服强度就是屈服点的应力（屈服值）；（2）对于屈服现象不明显的材料，与应力-应变的直线关系的极限偏差达到规定值（通常为0.2%的原始标距）时的应力。

通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。

因为在应力超过材料屈服极限后产生颈缩，应变增大，使材料破坏，不能正常使用。

当应力超过弹性极限后，进入屈服阶段后，变形增加较快，此时除了产生弹性变形外，还产生部分塑性变形。

当应力达到b点后，塑性应变急剧增加，应力应变出现微小波动，这种现象称为屈服。

这一阶段的最大、最小应力分别称为上屈服点和下屈服点。

由于下屈服点的数值较为稳定，因此以它作为材料抗力的指标，称为屈服点或屈服强度(R eL或R p0.2)。

有些钢材(如高碳钢)无明显的屈服现象，通常以发生微量的塑性变形(0.2%)时的应力作为该钢材的屈服强度，称为条件屈服强度。

首先解释一下材料受力变形。

材料的变形分为弹性变形（外力撤销后可以恢复原来形状）和塑性变形（外力撤销后不能恢复原来形状，形状发生变化，伸长或缩短）。

建筑钢材以屈服强度作为设计应力的依据。

屈服极限，常用符号σs，是材料屈服的临界应力值。

（1）对于屈服现象明显的材料，屈服强度就是屈服点的应力（屈服值）；（2）对于屈服现象不明显的材料，与应力-应变的直线关系的极限偏差达到规定值（通常为材料发生0.2%延伸率）时的应力。

通常用作固体材料力学机械性质的评价指标，是材料的实际使用极限。

25钢和q235的屈服强度
25钢是一种常用的结构钢材，其屈服强度高，具有良好的机械性能。

而Q235是一种普通碳素结构钢，其屈服强度相对较低。

下面将分别对这两种钢材的特点进行介绍。

25钢是一种高强度钢材，其屈服强度通常在250-350MPa之间。

这种钢材具有较高的强度和刚性，适用于承受大荷载和高强度要求的结构工程，如桥梁、高层建筑等。

25钢材具有良好的可塑性和韧性，能够耐受一定的变形和冲击负荷。

因此，它在工程中得到了广泛应用。

Q235是一种普通碳素结构钢，其屈服强度通常在235-245MPa之间。

相对于25钢，Q235的强度较低，但其具有良好的可塑性和焊接性能。

Q235钢材常用于一些要求强度不高但需要具有良好可塑性和焊接性的结构工程，如建筑物的柱子、梁等。

此外，Q235钢材还广泛应用于制造行业，如汽车制造、船舶制造等。

虽然25钢和Q235钢材在屈服强度方面存在差异，但这并不意味着一个优于另一个。

这两种钢材都有各自的适用范围和优势，在不同的工程项目中选择合适的钢材是非常重要的。

25钢和Q235钢材在屈服强度方面存在一定差异，但都有各自的特点和适用范围。

在工程项目中，选择合适的钢材是保证结构安全和工程质量的关键。

因此，对于不同的工程需求，我们应根据具体情
况选择合适的钢材，并进行相应的设计和施工。

这样才能确保工程的稳定性和安全性。

钢的屈服强度钢的屈服强度是指一种材料在受到外力作用下，从原始位移到屈服位移之间所承受的最大力量。

它可以用来衡量材料对外力的承受能力，以及材料被外力拉伸或压缩时的强度。

钢的屈服强度是一个重要的物理指标，它直接影响着钢的使用性能。

钢的屈服强度可以通过试验测量出来。

一般情况下，先将钢材放在试验机上，然后用试验机施加不断增大的力，直到钢材屈服时停止，并测量出来屈服时的力值。

根据试验得到的力值，可以计算出钢的屈服强度。

钢的屈服强度受到许多因素的影响，如钢的组织、化学成分和温度。

一般来说，钢的屈服强度越高，它的抗弯曲能力就越强。

例如，淬火处理后的碳素钢具有更高的屈服强度，而形变处理后的碳素钢具有更高的塑性。

钢的屈服强度也受到温度的影响。

一般来说，随着温度的升高，钢的屈服强度也会随之降低。

此外，钢的屈服强度也受到外部应力和应变的影响，随着外部应力和应变的增大，钢的屈服强度也会随之增大。

钢的屈服强度是工程中一个重要的指标，它反映了材料对外力的抗拉伸和压缩的能力。

在设计工程结构时，需要根据材料的屈服强度来确定结构的设计模式。

因此，对钢的屈服强度的控制和改善是工程设计中非常重要的一步。

为了提高钢的屈服强度，可以采取多种措施，包括改变钢的化学成分、改变钢的组织结构、增加淬火处理、开展形变处理等。

首先，可以通过改变钢的化学成分来提高钢的屈服强度。

通常，含碳量越高的钢具有较高的屈服强度，因此可以通过降低钢的碳含量，提高钢的屈服强度。

其次，可以通过改变钢的组织结构来提高钢的屈服强度。

例如，可以通过均匀冷却来改善钢的组织结构，从而提高钢的屈服强度。

此外，还可以通过淬火处理和形变处理来提高钢的屈服强度。

淬火处理可以改善钢的组织结构，使屈服强度提高；形变处理则可以使钢材的晶粒获得重排，从而提高屈服强度。

总之，钢的屈服强度是指一种材料在受到外力作用下，从原始位移到屈服位移之间所承受的最大力量。

它可以用来衡量材料对外力的承受能力，以及材料被外力拉伸或压缩时的强度。
