初中物理中考电学专项练习（图像类）强化版一、单选题1.有两个电路元件A和B，流过元件的电流与其两端电压的关系如图（甲）所示。

把它们串联在电路中，如图（乙）所示。

闭合开关S，这时电流表的示数为0.2A，则电源电压和元件B的电功率分别是（）A. 2.0V 0.8WB. 4.5V 0.5WC. 2.5V 1.0WD. 4.5V 1.0W2.如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（）A. R1的阻值为0.1ΩB. 变阻器R2的最大阻值为10ΩC. 电流表示数为0.2A时，R1与R2的电压相等D. 该过程中变阻器R2的电功率先增大后减小3.如图，小明利用标有“6V6W”的灯泡L1和“6V3W”的灯泡L2，进行实验。

两个灯泡的I-U图像如图，在保证电路安全的前提下，下列说法中正确的是（）A. 当L2正常发光时，通过L2的电流为1.0AB. L1的电阻恒为6ΩC. 两灯串联时的最大总功率为4WD. 当L1和L2串联且有一个灯正常工作时，另一个灯的功率为I.5W4.甲和乙两灯的额定电压均为6V，如图所示是甲、乙两灯的电流随其两端电压变化的曲线。

则以下说法正确的是（）A. 甲乙两灯丝的电阻均为定值电阻B. 电压相同时，甲灯的电阻大于乙灯的电阻C. 乙灯的额定功率大于甲灯的额定功率D. 将两灯串联，使其中一个灯泡正常发光，则电源电压最大为8V5.甲图是小灯泡L和电阻R的I﹣U图象。

将小灯泡L和电阻R接入乙图所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W．下列说法错误（）A. 只闭合开关S1时，小灯泡L 的电阻为4ΩB. 再闭合开关S2时，电流表示数增加0.2AC. 再闭合开关S2时，电路总功率为1.4WD. 再闭合开关S2后，在1min 内电阻R产生的热量为240J6.有两个电阻类电路元件A、B，流过元件的电流与它两端的电压关系如图甲所示，把它们串联在4.5V电路中，如图乙所示，下列说法错误的是（）A. 元件A的电阻是定值电阻，大小为5ΩB. 元件B的电阻随温度的升高而减小C. 把它们并联在1V电路中时，电路总功率为0.3WD. 把它们串联在4.5V电路中时，元件B的电功率为1.8W7.在物理学习中，图象分析能力非常重要．关于下列图象的说法正确的是（）A. 反映的是晶体熔化的图象B. 反映导体电流与电压的关系，由图可知R1＞R2C. 可以求出甲、乙两物体的密度之比为5：3D. 反映出物体的速度是10m/s8.如图甲所示的电路中,电源电压恒定,灯泡L的电阻随温度变化而变化,R0为定值电阻滑动变阻器R x的规格为“20Ω2.5A”闭合开关S,电压表V1的示数为U1、电压表V2的示数为U2,移动滑动变阻器的滑片P从A端至B端,U2与U1的关系如图乙所示当滑片P滑到B端时,灯L恰好正常发光.下列结果中正确的是（）A. 电路中最大电流为1AB. 定值电阻R0的阻值为16ΩC. 灯L正常发光时的电阻为40ΩD. 灯L的额定功率为24W9.在如图所示的图象中，图象A是通过电路元件A的电流与其两端电压关系的图象；图象B 是通过电路元件B的电流与其两端电压关系的图象；根据这两个图象，下列说法或计算结果正确的是（）A. 由图象可知元件A的电阻随电压升高而变小B. 当电压为零时，两元件的电阻均为零C. 由图象可知，当电压为7V时两元件电阻相等D. 将这两个元件串联起来接在电路中，通过两元件的电流相等时，两元件消耗的总功率为2.4W10.通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。

模块四 电学专题11 电学图像*知识与方法一、I —U 图像（1）定值电阻的I —U 图：过原点的倾斜直线，即正比例函数图像；任意一点坐标都可以求定值电阻的阻值；对于多个图线，谁更靠近U 轴谁代表的电阻更大。

（2）灯泡（阻值变化）的I —U 图：曲线，因为灯泡电阻是变化的；通常向U 轴弯曲，因为灯泡电阻随温度的升高而变大；不同点的坐标求出的是灯泡在不同电压下的阻值。

二、I —R 图像在探究通过导体的电流与导体电阻关系的实验中，I -R 图像说明：电压一定时，电流与电阻成反比。

三、P -U 图和P -I 图定值电阻的P —U 图和P —I 图：根据P R U 2，P = I 2R ，定值电阻的P —U 图和P —I 图是过原点开口向上的抛物线，根据任意一点的坐标都能求定值电阻的阻值。

四、电学图像分析方法：1.看横、纵坐标代表的物理量及单位，若多图中含多条线，分析清每条线与用电器的对应关系；2.运用相关公式；3.分析图像变化规律，弄清图像起点、终点、特殊点（拐点、交点）含义；4.结合电路图进行定量分析。

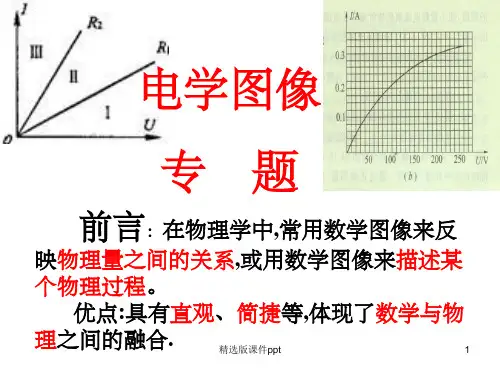

*针对训练一、单选题1．（2023秋·全国·九年级专题练习）阻值不同的两个电阻的电流随电压变化的I ﹣U 图线如图所示。

从图中得出的下列结论中正确的是（ ）A ．由图象可以推理得到21R R >B ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域ⅢC ．1R 、2R 并联后的总电阻的I ﹣U 图线在区域ⅢD ．1R 、2R 串联后的总电阻的I ﹣U 图线在区域Ⅲ【答案】B【解析】A ．根据图象可知，相同的电压下，通过2R 的电流较大，由欧姆定律知，21R R <，故A 错误； BD ．两个电阻串联后，总电阻等于两个电阻之和，所以相同电压下，由欧姆定律可知，总电流小于任何一个电阻中的电流，即在区域Ⅲ内，故D错误，B正确；C．两个电阻并联后，总电阻比任何一个电阻都小，所以相同电压下，由欧姆定律可知，总电流比通过任何一个电阻的电流都大，即在区域Ⅲ内，故C错误。

2024年中考物理专题复习—电学U-I 或I-U 图像分析与计算类型定值电阻U -I 或I -U图像滑动变阻器U -I 或I -U图像小灯泡U -I 或I -U 图像电路图像考点一：定值电阻U -I 图像或I -U 图像1.定值电阻I -U 图像（1）定值电阻的阻值：01V 2V 3V ===100.1A 0.2A 0.3AU R I ==Ω定（任意对应点）（2）U 电源=I max R 0定=0.3A ×10Ω=3V ①R =0—→I max —→U 电源=U 0（3）max max min 3V 1V=200.1AU R I ==Ω滑滑－②U 滑max =U 电源－U 定min2.定值电阻U -I 图像（1）定值电阻的阻值：03V 9V ==60.5A 1.5AU R I ==Ω定（任意对应点）（2）U 电源=I max R 0定=1.5A ×6Ω=9V ①R =0—→I max —→U 电源=U 0（3）max max min 9V V =120.5AU R I ==Ω滑滑－3②U 滑max =U 电源－U 定min典例引领例1.如图所示电路图，则电源电压是________V ，滑动变阻器的最大阻值是________Ω。

（1）定值电阻的阻值：13V==100.3AU R I =Ω（2）U 电源=I max R 1=0.3A ×10Ω=3V （R =0—→I max —→U 电源=U 0）（3）1min 2max 2max min min 3V 1V=200.1AU U U R I I -===Ω电源－答案：3V ；20Ω。

变式1.如图甲所示电路，电源电压不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化如图乙所示。

则可判断电源电压是________V ，变阻器的最大阻值是________Ω。

甲乙答案：12V ；min max max min min 12V V=160.5AR P P U U U R I I -===Ω电源－4变式2.如图甲所示，电源电压不变，闭合开关时，滑动变阻器的滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化如图乙所示，下列说法不正确的是（）甲乙A.电源电压是9VB.定值电阻R 的阻值是6ΩC.滑动变阻器的阻值范围是0~18ΩD.若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V 解析：（1）定值电阻的阻值：3V==60.5AU R I =Ω（2）U 电源=I max R 1=1.5A ×6Ω=9V （3）min max max min min 9V V=120.5AR P P U U UR I I -===Ω电源－3答案：C 。

电学图像专题
1、如图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。

改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中。

根据以上条件可知R0的阻值为__________Ω。

答案2欧
2、如图甲所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变．改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图线分别画在图乙所示的坐标系中．根据以上条件可知电阻R0的阻值为Ω．
3、如图1所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端的电压保持12V不变．若改变滑动变阻器R1的滑片位置，V1、V2两电压表以及电流表的示数将发生相应的变化．V1、V2两电压表示数的变化量大小与电流表示数的变化量的大小的关系图线分别为图2所示①、②直线．根据以上条件可知当电流表示数为0.3A时，滑动变阻器接入电路的阻值为Ω．
从图中可以看出，△I=0.1A时，△U2=1V，△U0=△U1=2V，因此R2=△U2 △I =1V 0.1A =10Ω；R0=△U0 △I =2V 0.1A =20Ω；
当电流表示数为0.3A时，U0=IR0=0.3A×20Ω=6V；U2=IR2=0.3A×10Ω=3V；所以滑动变阻器两端电压为：U1=12V-6V-3V=3V．
则滑动变阻器接入电路的阻值为：R1=U1 I =3V 0.3A =10Ω．
故答案为：10．。

电学作图专题1.如图所示的电路中，要使滑动变阻器的滑片向左移动时，灯泡变暗，请你用笔画线代替导线将电路连接完整．2.按照图甲的电路图，用笔画线表示导线，把图乙中所示的实物连接起来，并用箭头在电路图中标出干路和两个支路在开关闭合时的电流方向．3.如图甲所示的电路图，用笔画线代替导线把图乙所示的实物连接起来。

4.如图甲是生活中常见的亮度可调的台灯，顺时针旋动调光的电位器旋钮灯会变亮，图乙是模拟台灯工作的电路图，a、b、c为电位器的接线柱．请你用笔画线代替导线连接此工作电路图．5.如图所示，当开关闭合、滑动变阻器的滑片向右移动时，灯L2变暗，灯L1的亮度不变。

请用笔画线代替导线画出图中两条没连接的导线(导线不能交叉)。

6.在如图所示电路的○中填入电表符号，使电路图连接正确．要求：闭合开关后，两灯泡均正常发光．(1) (2)7.将如图所示的元件用笔画线连接起来，要求两节干电池串联，灯L1与L2串联，电压表V1测量灯L1两端的电压，电压表V2测量灯L2两端的电压。

(导线不能交叉)8.请根据如图所示实物图，在虚线框内画出对应的电路图。

9.请将图中的两灯连成并联电路，用电流表测量电灯L1中的电流(电流表量程选“0～3A”)，开关控制L1、L2，并在虚线框中画出对应的电路图．10.按照图甲所示的电路图，将图乙中各个元件连接起来，已知通过电流表的电流不超过0.6A.(导线不能交叉)11.如图甲所示，在电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。

试根据图甲将图乙中的实物用笔画线代替导线连接起来。

(导线不能交叉)12.在图2虚线框内画出图1对应的电路图。

13.如图所示，分别在虚线框中填入电源、电流表、电压表三个元件符号．要求开关闭合后，电流方向如图所示，电压表测灯泡L1两端的电压．14.如图所示，在虚线框内填入小灯泡L1和电表(电压表或电流表)的电路元件符号，使灯L1与L2串联，且开关S闭L1合后两灯均能发光，电表有示数。

九年级上册物理《电学图像问题》专题训练类型一:欧姆定律图像问题1.在“探究电流与电压的关系”的实验中，小军分别画出了电阻R1和R2的I-U图像如图所示，下列说法正确的是( )A.当R1与R2两端的电压为0V时，它们的电阻也为0B.用不同的电阻研究电流与电压的关系得出的结论不一样C.在电阻一定时，导体两端的电压与通过导体的电流成正比D.R1与R2的阻值之比为1:22.在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，画出定值电阻和小灯泡的U-I图象，分别如图甲、乙所示，则对于图象的分析，以下说法错误的是（）A.由甲图可知，定值电阻的阻值为1ΩB.由甲图可知，定值电阻它不随导体两端的电压和导体中的电流改变而改变C.由乙图可知，小灯泡的电阻跟灯丝的温度有关D.为了减小误差，应该用多次测量取平均值的方法测定小灯泡的电阻3.在新型冠状病毒疫情防治期间，经常使用图甲所示的非接触式红外线测温枪。

图乙是它的工作原理图，R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙所示。

闭合开关S后，对该电路分析正确的是( )A.体温越高，R的阻值越大B.体温越高，电压表的示数越大C.体温越低，R两端的电压越小D.体温越低，通过R0的电流越大4.图甲是小强“探究通过导体的电流与电阻关系”的实验电路（电源电压保持不变），图乙是他依据测得的实验数据绘制的电流I随电阻R变化的图象，5.灯泡L的I-U图象如图甲所示，电阻R1的阻值是10Ω，电源电压是8V。

在图乙所示的电路中，若只闭合S1和S2时，电压表的示数是2V，此时电路6.如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变，闭合开关S后，滑片P从a端滑到b端，电流表示数I与电压表示数U的变化关系如图乙所示。

求：电源电压。

类型二:电功率图像问题7.图甲是通过小灯泡L的电流与其两端电压的关系图像。

现将小灯泡L与电阻R连入如图乙所示的电路中。

专题01 电学图像问题50题一、填空题1．（2021·重庆市育才中学九年级月考）如图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。

闭合开关，将R2滑片从位置1移到位置2，根据两表示数作出的U -I图像如图乙中AB所示，其中A点的数据与滑片在位置1时对应。

由此可以推断，电源电压为___________V，定值电阻R1的阻值为___________Ω。

2．（2021·北京海淀·九年级期中）在课外电子小组活动中，小明想了解某半导体器件的一些特性，为此他进行了一些实验并收集了相关的实验数据。

他根据收集的实验数据做出了通过该器件的电流随其两端电压变化的图像，如图所示。

由图像可知，当此器件两端的电压为3.0V时，通过此器件的电流为___________A；在器件两端电压从0V到4.0V 不断增大的过程中，器件的电阻值将___________（选填“保持不变”“变大”或“变小”）。

3．（2020·福建省南平市第三中学九年级月考）如图是灯泡L和电阻R中电流随电压变化的图象。

由图象可知，电阻R的阻值为______Ω，若将它们并联接在电压为3V的电源两端，电路中的总电阻为______Ω。

（结果保留一位小数）4．（2020·四川·川大附中九年级期中）如图是关于电阻R1、R2的电流与电压关系的图像，则R1________ R2（选填“大于”、“等于”或“小于”），若将R1、R2并联接在电压为4V 的电路中，则干路的电流为________A。

5．（2020·福建·厦门市莲花中学九年级期中）如图，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图像，则电阻R的阻值为______Ω；当电流表的示数为0.35A时，此时灯L的两端的电压为______V。

6．（2021·江西九江·九年级期末）甲、乙两灯的额定电压均为6V，测得两灯的电流与电压关系图像如图所示。
