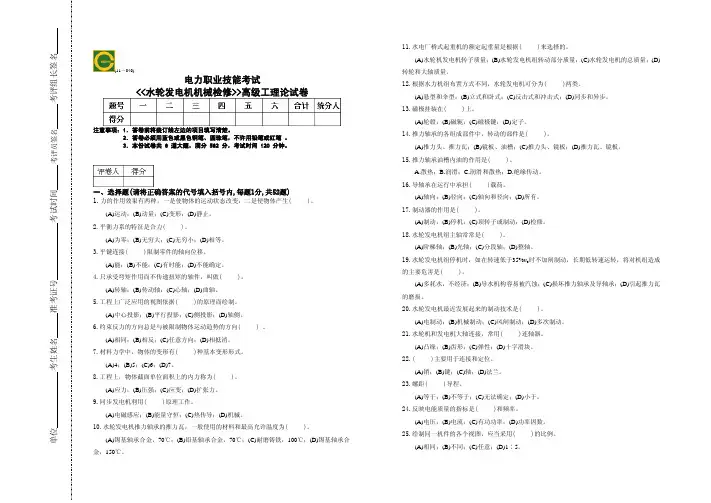

《水轮发电机机械检修》高级工绘图题

26.图样中尺寸以(
)为单位时，不需标注其计量单位的代号或名称，如采用其他单位时，
则必须注明。
(A)米；(B)厘米；(C)毫米；(D)丝米。
27.画机件的立体图通常采用( )投影法。
(A)轴测；(B)中心；(C)平行；(D)正。
28.生产上常用的螺纹为( )。
(A)左旋螺纹；(B)右旋螺纹；(C)梯形螺纹；(D)矩形螺纹。
转轮和大轴质量。 12.根据水力机组布置方式不同，水轮发电机可分为( )两类。
(A)悬型和伞型；(B)立式和卧式；(C)反击式和冲击式；(D)同步和异步。 13.磁极挂装在( )上。
(A)轮毂；(B)磁轭；(C)磁极键；(D)定子。 14.推力轴承的各组成部件中，转动的部件是( )。
(A)推力头、推力瓦；(B)镜板、油槽；(C)推力头、镜板；(D)推力瓦、镜板。 15.推力轴承油槽内油的作用是( )。
A.散热；B.润滑；C.润滑和散热；D.绝缘传动。 16.导轴承在运行中承担( )载荷。
(A)轴向；(B)径向；(C)轴向和径向；(D)所有。 17.制动器的作用是( )。
(A)制动；(B)停机；(C)顶转子或制动；(D)检修。 18.水轮发电机组主轴常常是( )。
(A)阶梯轴；(B)光轴；(C)分段轴；(D)整轴。 19.水轮发电机组停机时，如在转速低于35%ne时不加闸制动，长期低转速运转，将对机组造成 的主要危害是( )。
热性和耐腐蚀性。( )
三、简答题(每题5分,共8题) 1.试述水轮发电机的主要部件及基本参数。
2.试述推力瓦液压减载装置的作用。
3.锯齿崩裂主要有哪些原因?
4.简述材料消耗定额的构成。
5.设备装配应遵循哪些原则? 6.试述悬型水轮发电机的一般安装程序。 7.手拉倒链使用前应做哪些检查? 8.怎样区别无螺纹的黑铁管与直径相似的无缝钢管?

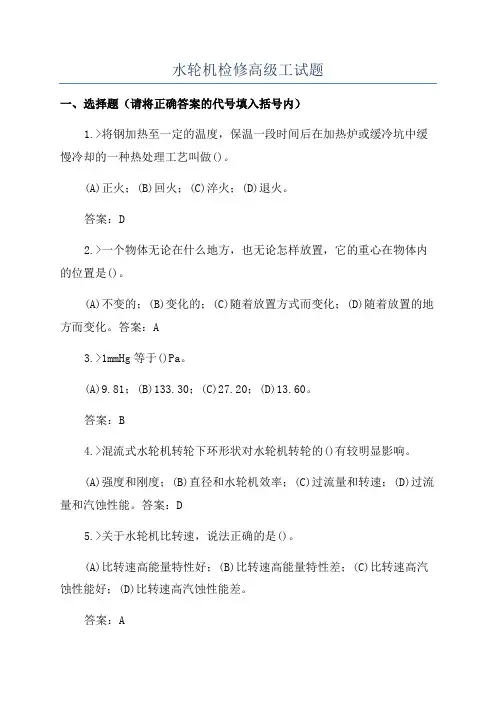

水轮机检修高级工试题一、选择题（请将正确答案的代号填入括号内）1.>将钢加热至一定的温度，保温一段时间后在加热炉或缓冷坑中缓慢冷却的一种热处理工艺叫做()。

(A)正火；(B)回火；(C)淬火；(D)退火。

答案：D2.>一个物体无论在什么地方，也无论怎样放置，它的重心在物体内的位置是()。

(A)不变的；(B)变化的；(C)随着放置方式而变化；(D)随着放置的地方而变化。

答案：A3.>1mmHg等于()Pa。

(A)9.81；(B)133.30；(C)27.20；(D)13.60。

答案：B4.>混流式水轮机转轮下环形状对水轮机转轮的()有较明显影响。

(A)强度和刚度；(B)直径和水轮机效率；(C)过流量和转速；(D)过流量和汽蚀性能。

答案：D5.>关于水轮机比转速，说法正确的是()。

(A)比转速高能量特性好；(B)比转速高能量特性差；(C)比转速高汽蚀性能好；(D)比转速高汽蚀性能差。

答案：A6.>水轮机总效率是水轮机的()。

(A)轴端出力与输入水流的出力之比；(B)最大出力与输入水流的额定水流之比；(C)额定出力与输入水轮机的水流出力之比；(D)额定出力与输入水轮机的最大水流出力之比。

答案：A7.>物体做机械振动时，其频率和周期的乘积等于()。

(A)0.5；(B)0；(C)1；(D)2。

答案：C8.>工件精加工前，常需进行时效处理，是为了()。

(A)改善切削性能；(B)降低硬度；(C)消除内应力和稳定形状；(D)提高硬度。

答案：C9.>特殊形状一般要用()来检验。

(A)样板；(B)角度尺；(C)游标卡尺；(D)千分尺。

答案：A10.>划线不可能绝对准确，一般划线精度能达到()mm。

(A)0.05～0.1；(B)0.25～0.50；(C)0.50～0.75；(D)0.75～1.00。

答案：A11.>转轮上冠型线变化(指设计)可对水轮机的()产生影响。

4.1.5绘图题La5E1001画出漂浮在水面上物体的受力图。

答：答案示于图E-1。

图E-1 图E-2La5E2002画出一个带正电的小球体周围电力线的分布情况。

答：答案示于图E-2。

La4E1003一个载流直导体，当电流为垂直纸面向里的方向时，试画出其周围磁力线的方向。

答：答案示于图E-3。

图E-3 图E-4La4E3004一个螺线管，其电流由左端流进、右端流出，按照如图所示的导线绕向，画出其磁力线的方向。

答：答案示于图E-4。

La4E4005画出一个条形磁铁的磁力线的方向。

答：答案示于图E-5。

图E-5 图E-6La4E5006画出两个条形磁铁同性磁极（N）相互接近时的磁力线方向。

答：答案示于图E-6。

Lb5E1007画出由两个电阻构成的简单串联电路图。

答：答案如图E-07所示。

图E-07 图E-08Lb5E2008画出两个带正电的小球体相互靠近时，它们周围电力线的分布情况。

答：答案示于图E-08。

Lb4E2009画出两根平行直导线，当相反方向流过电流时，导线受力的方向。

答：答案示于图E-09。

图E-09 图E-10Lb4E3010画出一个简单的直流电桥原理接线图。

答：答案如图E-10所示。

Lb4E4011根据图E-11，画出左视图。

答：根据主俯视图，答案如图E-12。

图E-11 图E-12Lb3E2012 以单相变压器为例，已知Φ的正方向，按电机学习惯标出图E-13中u 1，i 1，e 1，u 2，i 2，e 2的正方向。

图E-13答：答案示于图E-14。

图E-14Lb3E2013画出电阻、电容（C ）串联后再与电感（L ）并联的交流电路及相量图（L=C ）。

答：答案示于图E-15和图E-16。

I 1I 2UILRC图E-15图E-16。

Lb3E3014 空载变压器中，忽略铁损，如图E-16，已知Φ-i 曲线和i -ωt 曲线，求Φ-ωt 草图。

草图画在i -ωt 曲线中。

图E-16答：答案示于图E-17。

（4）下机架吊入就位，打入销钉，拧紧螺栓固定，调整制动器顶部高程。
（5）转子吊入机坑，按水轮机的主轴中心线、标高、水平进行调整。
（6）将上机架吊放于定子座上，按定位销钉孔的位置将机架固定。
（7）安装推力轴承，将转子落在推力轴承上。
（8）发电机轴线调整。
（9）连接水轮机和发电机主轴。
（10）整机轴线调整。
（A）摆度； （B）净摆度； （C）净全摆度； （D）相对摆度。
13、用500V摇表检查推力支架对地的绝缘电阻应不小于BMΩ。
（A）0.1； （B）1； （C）5； （D）0.5。
14、周向偏心率e取下限，可使推力瓦具有较大的承载能力，但推力瓦的温升将C。
（A）不变； （B）减少； （C）增大； （D）不一定变。
2、转子磁极挂装后，磁极键上端部D。
（A）搭焊； （B）不搭焊； （C）不一定搭焊； （D）点焊。
3、分块式导轴承瓦的间隙允许偏差不应超Bmm。
（A）±0.01； （B）±0.02； （C）±0.03； （D）±0.04。
4、刚性支柱式推力轴承平均瓦温比弹性支柱式轴承平均瓦温A
（A）高； （B）；一样 （C）低； （D）不能确定。
8、橡胶瓦导轴承加垫时，为了安装方便，铜片厚度不宜超过1mm，并应尽量减少铜片层数。（√）
9、千斤顶使用时，不能用沾有油污的木板或铁板作为衬垫物，，以防止千斤顶受力打滑。（√）
10、一般性大修后，要求导叶开度值的偏差不超过设计值的±30%，在最大开度位置时，导叶与挡块之间应有5～10㎜的距离。（√）
A、检查转轮有无裂纹；B、检查转轮偏重是否超过允许值；C、检查转轮连接是否松动；D、检查转轮汽蚀磨损状况。
25、D应负工作的安全责任。
