XZ-6000 系列微机保护测控装置技术说明书目 录1概述 (1)2XZ-6111馈线保护测控装置 (6)3XZ-6121变压器保护测控装置 (12)4XZ-6131电容器保护测控装置 (17)5XZ-6141电动机保护测控装置 (22)6XZ-6142电动机差动保护装置 (30)7XZ-6161进线及母联备自投装置 (35)8XZ-6162厂用变备自投装置 (44)9XZ-6101微机测控装置 (51)10XZ-6104电压测控装置 (52)11使用说明 (55)1概述1．1 装置简介XZ-6000系列微机保护测控装置是将保护功能和远动功能集中在一个装置中，及“四合一”（保护、遥测、遥信、遥控）保护测控装置。
针对中压变电站中不同的保护测控对象，XZ-6000系列微机保护测控装置的具体型号及功能如下：XZ-6111: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的馈电线路的保护测控。
XZ-6121: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的配电变压器的保护测控。
XZ-6131: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中单Y型\双Y型\△型接线的并联电容器组的保护测控。
XZ-6141: 用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的高压电动机的保护测控。
XZ-6142是用于10kV及以下电压等级的经消弧线圈接地或不接地系统中的电动机的差动保护装置XZ-6161: 用于10kV及以下电压等级的变电站内进线及母联的自投装置。
XZ-6162: 用于10kV及以下电压等级的厂用变压器的一对一/一对二的自投装置。
XZ-6101：用于10kV及以下电压等级的变电站内的一段母线上的Ua、Ub、Uc、Uab、Ubc、Uca、Uo、Ia、Ib、Ic、Io、F、P、Q、cos、kWh、kVarh的测量及传送到后台和调度。
XZ-6104: 用于10kV及以下电压等级的变电站内双母线或单母线分段的电压测量与并列，具有电压越限报警功能。
目录一、简介 (3)1.1功能说明 (3)1.2型号及含义 (3)一、使用条件 (3)二、配电终端总装 (4)三、主控单元功能板 (5)4.1主控单元外形尺寸 (5)4.2主控单元组成 (5)4.2.1 主控板（MCU） (6)4.2.2 遥测板（YC，交流直流采样） (8)4.2.3 遥信板（YX，开入) (12)4.2.4 遥控板（YK，开出) (14)4.2.5 电源板(PWR) (16)四、终端外形尺寸图 (19)五、搬运及安装 (20)6.1运输及装卸 (20)6.2安装方案 (20)六、现场配线 (22)7.1交流电源配线 (24)7.2通信接口配线 (25)7.3遥信回路配线 (26)7.4遥测回路配线 (27)7.5遥控回路配线 (30)七、现场操作 (31)8.1空气开关操作 (31)8.2远方/闭锁旋钮操作 (32)8.4合分闸出口操作面 (33)8.5电池的更换 (34)八、调试维护 (35)9.1注意事项 (35)9.2调试设备 (35)9.3终端与开关柜联调 (35)9.3.1通电前后检查 (35)9.3.2参数设置 (35)9.3.3 DTU三遥功能调试 (38)9.4终端与主站联调 (40)9.4.1确认配电终端相关通信参数设置 (40)9.4.2主站联调 (40)九、投运说明及注意事项 (41)11.1投运前配电终端的设置、检查 (41)11.2配电终端的运行 (41)11.2.1配电终端正常运行信号 (41)11.2.2配电终端故障 (41)11.3配电终端的退出 (41)十、测试软件操作说明 (41)一、简介1.1功能说明DAF-830配电自动化远方终端（以下简称配电终端）是基于DAF-830配电自动化远方终端技术基础上研发出的全新一代配电终端。
继承了原有DAF-800终端的技术特点并增加了灵活组态配置功能、WEB发布功能、独立保护插件功能，是集成DTU、线路保护及通信设备管理于一体的新型配电网自动化终端。
微机保护测控装置技术使用说明书版本：V1.00*本说明书可能会被修改，请注意最新版本资料目录一．装置简介 (3)1.装置概述 (3)1.1装置简介 (3)1.2装置特点 (4)1.4 装置结构 (5)2主要技术指标 (6)2.1 技术参数 (6)2.2 环境参数 (8)二．综合保护测控装置 (9)1．功能说明 (9)1.1 三段式相间过流保护 (9)1.2 过负荷保护 (10)1.3 重合闸保护 (10)1.4 相间加速保护 (11)1.5 充电保护 (11)1.6 负序过流保护 (11)1.7 零序过流保护 (11)1.8 过电压保护 (11)1.9 低电压保护 (12)1.10 零序过电压保护 (12)1.11 低频减载保护 (12)1.12 非电量保护 (12)1.12 系统异常工况告警及闭锁功能 (13)2．装置整定 (13)2.1 装置软压板整定 (14)2.2 装置定值整定 (14)2.3 装置参数整定 (16)三．电动机保护测控装置 (17)1．功能说明 (17)1.1 起动时间（Tstart） (17)1.2 相间过流保护 (17)1.3 负序过流保护 (17)1.4 过负荷保护 (18)1.5 零序过流保护 (18)1.6 过电压保护 (18)1.7 低电压保护 (18)1.8 零序过电压保护 (19)1.9 非电量保护 (19)1.10 系统异常工况告警及闭锁功能 (19)2．装置整定 (20)2.1 装置软压板整定 (20)2.2 装置定值整定 (20)2.3 装置参数整定 (21)四．进线保护装置 (22)1．功能说明 (22)1.1 三段式相间过流保护 (22)1.2 过负荷保护 (23)1.3 相间充电保护 (23)1.4 负序过流保护 (23)1.5 零序过流保护 (24)1.6 过电压保护 (24)1.7 低电压保护 (24)1.8 零序过电压保护 (24)1.9 进线备自投或自复保护 (25)1.10 系统异常工况告警及闭锁功能 (26)2．装置整定 (26)2.1 装置软压板整定 (26)2.2 装置定值整定 (27)2.3 装置参数整定 (28)五．使用说明 (29)1．装置介绍 (29)1.1 键盘 (29)1.2液晶 (29)1.3 界面菜单 (30)1.4 模拟通道 (30)1.5 事件报告 (31)1.6 系统设置 (32)1.7 装置测试 (33)1.8 装置调试 (34)2．保护装置外型开孔尺寸 (36)2.1 开孔尺寸及安装 (36)2.2安装 (36)2.3开孔尺寸图 (37)六．典型接线图 (38)1.线路保护典型接线图 (38)2.变压器保护典型接线图 (39)3.高压电容器保护典型接线图 (40)4.高压电动机保护典型接线图 (41)5.母联保护典型接线图 (42)6．进线备自投保护典型接线图 (43)七．常见故障及处理方法 (44)装置出厂缺省密码为0000一．装置简介1.装置概述1.1装置简介微机保护测控装置适用于66 kV及以下各电压等级的间隔单元的保护测控，具备完善的保护、测量、控制、进线备投及通信监视功能，为变电站、发电厂、高低压配电及厂用电系统的保护与控制提供了完整的解决方案，可有力地保障高低压电网及厂用电系统的安全稳定运行。
WGB-871微机综合保护装置技术说明书（Ver 1.00）许继电气股份有限公司XJ ELECTRIC CO.，LTD.本装置为微机综合保护装置，根据软件的不同配置可实现对线路、电动机、电容器及厂用变的保护，装置在出厂时默认设置为线路保护，在实际使用时请用户务必将装置类型设置为工程所需；具体设置方法如下：目录1 概述 .........................................................................................1.1 应用范围.................................................................................1.2 产品特点.................................................................................1.3 保护配置................................................................. 错误!未定义书签。
2 技术指标 .....................................................................................2.1 基本电气参数.............................................................................2.1.1 额定交流数据 ........................................................................2.1.2 额定电源数据 ........................................................................2.1.3 功率消耗............................................................................2.1.4 过载能力............................................................................2.2 主要技术指标.............................................................................2.2.1 保护定值整定范围及误差 ..............................................................2.2.2 测量精度............................................................................2.2.3 记录容量............................................................................2.2.4 触点容量............................................................................2.2.5 绝缘性能............................................................................2.2.6 机械性能............................................................................2.2.7 抗电气干扰性能 ......................................................................2.3 环境条件.................................................................................2.4 通信接口.................................................................................3 装置功能 ..................................................................... 错误!未定义书签。
供配电微机常用保护整定计算潘飞(大连西太平洋石油化工有限公司116600)摘要本文根据对供配电微机综合保护控制装置的实验摸索和理论研究，结合目前国内外常用微机综合保护控制装置的特点，简化了供配电设备微机常用保护的整定计算方法，给出了实用的计算数据。
关键词供配电，微机保护，综合保护，整定计算1引言随着微计算机技术的发展，微机综合保护控制装置（以下简称微机保护）将在供配电系统保护中获得广泛的应用。
如何将微机保护设置的恰到好处是摆在每个微机保护应用人员的重要任务。
微机保护装置的各种保护功能通常具有4~6段，每段保护既可选定时限也可为反时限，如将定时限动作时间设为0即成为速断保护，而且还可以通过编程自定义您所需要的各种保护和控制的新功能组合，再将多种保护和控制功能组成保护控制功能组，多组保护控制功能组之间可根据输入状态自动转换。
考虑经济和安装等问题而不必装设的机电式保护功能在微机保护中已变的非常容易实现。
2微机保护整定计算基础由于互感器、断路器等测量和执行元件及微机保护自身性能的提高，以及利用微计算机对多个供配电所或大型供配电系统的全部微机保护进行整定计算的需要，用于机电式保护继电器的部分整定计算方法已不能适应其要求，应给予修正。
2.1互感器变比在微机保护整定计算中，为了适应互感器二次数值的不同，不是采用互感器变比参与计算，用物理量作为整定值，而是用互感器的一次值作为计算参数，采用标幺值作为整定数据。
2.2接线系数由于机电式继电器的电流输入可为单相也可为两相差接，因此在整定计算时必须采用接线系数加以区分，而微机保护装置是同时输入三相数据，如仅有两相输入源也可由这两相输入源之和取反的方式作为第三相输入源，据此，在微机保护整定计算时已不需考虑接线系数。
2.3返回系数微机保护不必因接点压力问题考虑返回系数，通常过量动作返回系数K re大于0.95，欠量动作K re小于1.05，一些微机保护甚至达到0.98或1.02。
电力系统微机保护装置调试有关问题分析摘要：在电力系统中，微机保护装置的应用不断增加，它是新一代的高压电力线路保护技术。
对微机保护的通用调试方法进行探讨具有十分重要的现实意义，本文首先给出了在电力系统中，微机保护在安装和调试方面应注意的事项，然后结合微机保护装置的功能调试实践，分析了在电力系统中微机保护功能参数设置的要点，针对零序保护功能的调试，提出了在实际调试中应该注意的问题。
关键词：电力系统微机保护继电保护Abstract: In the power system, the application of microcomputer protection devices increases, and it is a new generation of high voltage power line protection technology. For microcomputer protection general debugging method are discussed has very important practical significance, this paper firstly gives in the power system, the microcomputer protection in installation and commissioning of the matters which should pay attention, and then combining with microprocessor-based protection function testing practice, this paper analyzes the in the power system protection function parameters set computer, the main points of zero sequence pilot protection function for the debugging, put forward the actual testing should be paid attention to.Key Words: Power system, Microcomputer protection, Relay protection在电网中，输变电是将电能从生产部门输送至使用部门的中间环节，其重要地位不言而喻，要想电力系统能够安全稳定运行，就必须保证对高压线路的可靠保护，这对日常的生产生活来说具有非常重要的意义。

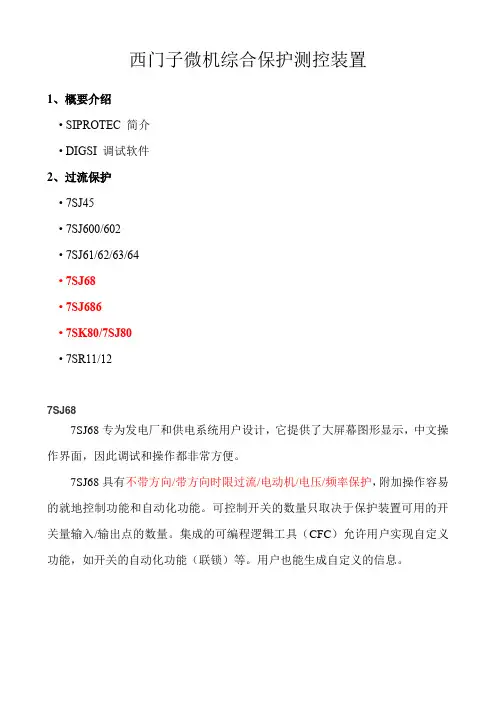

西门子微机综合保护测控装置1、概要介绍• SIPROTEC 简介• DIGSI 调试软件2、过流保护• 7SJ45• 7SJ600/602• 7SJ61/62/63/64• 7SJ68• 7SJ686• 7SK80/7SJ80• 7SR11/127SJ687SJ68专为发电厂和供电系统用户设计，它提供了大屏幕图形显示，中文操作界面，因此调试和操作都非常方便。
7SJ68具有不带方向/带方向时限过流/电动机/电压/频率保护，附加操作容易的就地控制功能和自动化功能。
可控制开关的数量只取决于保护装置可用的开关量输入/输出点的数量。
集成的可编程逻辑工具（CFC）允许用户实现自定义功能，如开关的自动化功能（联锁）等。
用户也能生成自定义的信息。
7SJ6867sj686优点：●符合国内用户使用习惯●支持操作箱功能●支持高精度测量CT●内置CFC可编程逻辑●提供自定义保护功能●支持USB2.0接口●支持IEC 61850/IEC 103/Modbus规约●支持冗余星型网络和环网●支持保护定值上送和修改●提供便捷的远程技术支持服务7SK80/7SJ807SK80/7SJ80保护装置设备可以在高低压电网中对中性点直接接地、低阻抗接地、不接地以及有中性点补偿设备接地的线路进行保护。
该保护也可作为独立、完善的变压器后备保护使用。
SIPROTEC Compact 7SJ80具有最新研发的硬件，在主要功能上都具有最高的可靠性。
1,000,000台SIPROTEC保护的现场运行经验为其奠定了高可靠性的基础。
该保护提供了很多功能可以灵活地对电力系统需求做出反应，并能够有效节约投入成本。
例如：可更换的接口，灵活保护功能和集成的可编程逻辑功能（CFC）。
自由分配的LEDs和六行显示，可以确保清晰独特的显示过程状态。
加上9个功能按键，操作人员可以在任何情况下，进行快速安全的操作。
这些都确保了高度的可靠性。
3、发电机保护• 7RW80 电压与频率保护装置• 7UM61/62 发电机保护• 7UW5010 跳闸矩阵• 7VE61/63 同期装置4、线路差动保护• 7SD610 双端线路及线变组差动保护装置(英文版本)• 7SD680 双端线路及线变组差动保护装置(中/英文版本)• 7SD52/53 高压多端差动保护• 7SD538 全中文高压线路保护• 7SJ689 过电压及远方跳闸保护5、母线/断路器失灵保护• 7SS60 母线保护6、变压器差动保护• 7UT612/613/633/635/682/683主要用于双绕组或三绕组变压器保护，也可用于发电/电动机、电抗器和单母线的差动保护。

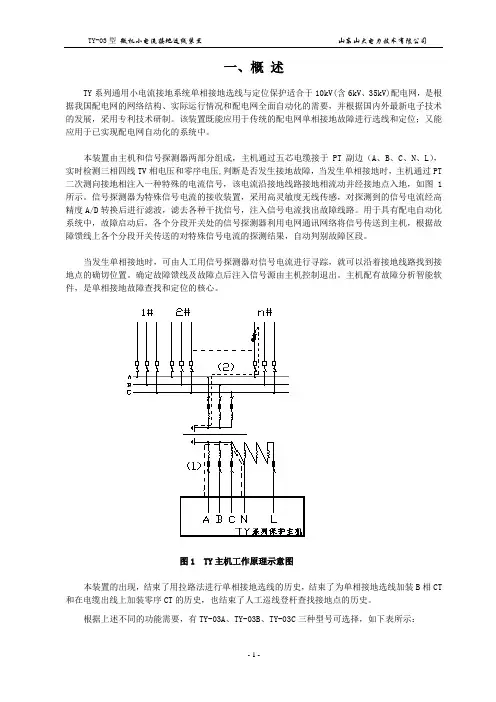

一、概述TY系列通用小电流接地系统单相接地选线与定位保护适合于10kV(含6kV、35kV)配电网，是根据我国配电网的网络结构、实际运行情况和配电网全面自动化的需要，并根据国内外最新电子技术的发展，采用专利技术研制。
该装置既能应用于传统的配电网单相接地故障进行选线和定位；又能应用于已实现配电网自动化的系统中。
本装置由主机和信号探测器两部分组成，主机通过五芯电缆接于PT副边（A、B、C、N、L），实时检测三相四线TV相电压和零序电压,判断是否发生接地故障，当发生单相接地时，主机通过PT 二次测向接地相注入一种特殊的电流信号，该电流沿接地线路接地相流动并经接地点入地，如图1所示。
信号探测器为特殊信号电流的接收装置，采用高灵敏度无线传感，对探测到的信号电流经高精度A/D转换后进行滤波，滤去各种干扰信号，注入信号电流找出故障线路。
用于具有配电自动化系统中，故障启动后，各个分段开关处的信号探测器利用电网通讯网络将信号传送到主机，根据故障馈线上各个分段开关传送的对特殊信号电流的探测结果，自动判别故障区段。
当发生单相接地时，可由人工用信号探测器对信号电流进行寻踪，就可以沿着接地线路找到接地点的确切位置。
确定故障馈线及故障点后注入信号源由主机控制退出。
主机配有故障分析智能软件，是单相接地故障查找和定位的核心。
图1 TY主机工作原理示意图本装置的出现，结束了用拉路法进行单相接地选线的历史，结束了为单相接地选线加装B相CT 和在电缆出线上加装零序CT的历史，也结束了人工巡线登杆查找接地点的历史。
根据上述不同的功能需要，有TY-03A、TY-03B、TY-03C三种型号可选择，如下表所示：本装置适用于如下几种情况：1)出线条数为：TY-03□：1～35（标准）；2)变压器中性点不接地或经消弧线圈接地；3)PT二次中性点接地或B相接地；4)为防谐振加装零序PT或消谐器。
本装置特点：1、通用性强、接线简单主机通过五根线（A、B、C、N、L）接于PT副边，无需零序电流回路；能适合小电流接地系统的各种情况，包括两相CT和消弧线圈过补偿或全补偿的情况。
10kV变配电站微机保护报警与跳闸信号处理有关问题分析变配电站微机保护报警与跳闸信号处理有关问题分析油浸变压器本体及有载调压瓦斯和温度信号，高压电动机各种故障信号，都以干接点形式引到变配电站的高压开关柜。
轻瓦斯和高温信号需要报警，重瓦斯和超高温及高压电动机故障信号需要跳闸并报警。
干接点又称为无源接点，不代任何电压，可以直接接到各种控制回路中。
变配电站采用常规继电器保护时，这些信号引到变配电站开关柜后，报警信号采用信号继电器进行报警，信号继电器通过翻牌来自保持。
跳闸信号也需要采用信号继电器，信号继电器串接在跳闸回路直接进行事故跳闸，信号继电器通过翻牌来自保持。
变配电站采用变配电站综合自动化装置（微机保护）后，报警信号可以直接接到变配电站综合自动化装置（微机保护）的开关量（信号）输入端子上进行报警。
变配电站综合自动化装置（微机保护）开关量（信号）输入回路的电压及抗干扰能力提高以后，跳闸信号也可以直接到变配电站综合自动化装置（微机保护）的开关量（信号）输入端子上进行跳闸并报警。
有些变配电站综合自动化装置（微机保护）开关量（信号）输入只能报警，不能跳闸。
此时就应通过在信号回路中增加中间继电器KA的方案来解决跳闸问题，原理见下图。
现场跳闸信号直接接到变配电站综合自动化装置（微机保护）的开关量（信号）输入端子上进行报警。
然后再信号电源（＋）与现场跳闸信号之间串接短路器常开辅助接点（QF）后，接一个中间继电器KA，再将中间继电器KA的常开接点并接在分闸按钮上进行跳闸。
串接短路器常开辅助接点（QF），是为了在有跳闸信号后，中间继电器KA动作，断路器跳闸后，中间继电器KA马上被断开，不再长期通电。
以上方案只适合已经投入运行的变配电站综合自动化装置（微机保护）开关量（信号）输入只能报警，不能跳闸的工程项目。
新设计变配电站时，一定要选用开关量（信号）输入具有报警跳闸功能的变配电站综合自动化装置（微机保护）。
ISA—351G保护装置调试中的几个问题摘要：ISA-351G微机馈线保护测控装置，在单独或与ISA-358G备自投装置配合使用时，在调试中出现的不易查找的典型问题有：保护动作但开关不跳闸、非电量开入不正确、受电保护跳闸备自投不闭锁及开关位置不显示等接线与保护配置的错误，在文中予以详细介绍并提出正确的保护配置与原理接线，对现场调试人员有一定的指导作用。
关键词：保护跳闸非电量接线微机保护装置作为电力系统自动化、电网智能化的重要设备，在电力系统中得到了不断地发展和广泛的应用，面对种类繁多的微机保护装置，在pISA-351G 可实现馈线、变压器、分段的保护、测控、操作等功能。
ISA-351G装置采用标准4U（半层）机箱，由交流板WB7151(板后端子排P9、P10)、CPU板WB720(板后端子排P7)、操作板WB740B(板后端子排P3、P4)和电源板WB760A/B/C（板后端子排P1、P2）等四个插件组成。
1、ISA-351G单独作为受电、变压器保护装置时，在调试中容易出现的问题：1.1保护动作开关不跳闸现象：在电流互感器二次回路端子排处加入继电保护电流整定值，保护装置动作、动作红灯点亮，开关不跳闸。
原因：多由于设计缺陷或开关柜厂配线缺失造成，由于理解上的偏颇，装置板后端子排P4-2(保护动作接点输出即保护跳闸出口）和P3-12（保护跳闸输入）无联接，而由P3-12单独去执行跳闸命令，由于无P4-2的跳闸脉冲输出导致保护动作但开关不跳闸。
现场常见的原因还有，手车开关不到位（保护装置判“控制回路断线”）所造成的。
危害：当变压器或配电线路发生故障时，由于无法及时切除故障，会造成设备损毁、事故扩大，直至发生越级跳闸、造成电能大量损失。
解决：将保护跳闸出口(P4-2)与保护跳闸输入(P3-12)短接即可或将手车开关推至跳位绿灯点亮。
1.2非电量开入不显示现象：干式电力变压器需配置温度保护包括超温报警保护、超高温跳闸保护。
配电网是电力系统发电、输电和配电(有时也称供电和用电)三大系统之一。
电力公司通过配电网实现产品销售-- 向泛博电力用户提供电能。
随着经济的发展，观念的变化，电力公司正经历着一场深刻的变革：电力市场自由化。
这场变革使电力公司面临新的挑战，不得不采取新的策略，新的技术和管理措施，转变经营理念，增强市场竞争实力。
一、配电自动化简介配电自动化指：利用现代电子技术、通信技术、计算机及网络技术与电力设备相结合，将配电网在正常及事故情况下的监测、保护、控制、计量和供电部门的工作管理有机地融合在一起，改进供电质量，与用户建立更密切更负责的关系，以合理的价格满足用户要求的多样性，力求供电经济性最好，企业管理更为有效。
配电自动化是一个庞大复杂的、综合性很高的系统性工程，包含电力企业中与配电系统有关的全部功能数据流和控制。
从保证对用户的供电质量，提高服务水平，减少运行费用的观点来看，配电自动化是一个统一的整体。
通过一系列经济政策和技术措施，由供需双方共同参预的供用电管理。
包含负荷管理、用电管理及需方发电管理等。
需求侧管理的几个内容涉及电力供需双方，甚至与电力管理体制有关，必须通过立法和制订相应的规则，并最终由电力市场来调节。
可以看到，电力的供需双方不仅仅是一种电力买卖关系，也是以双方利益为纽带的合作火伴关系，在电力市场环境下，需求侧管理势必被重视。
二、配电自动化发展新动向变电站自动化的发展，使供电可靠性有了很大的提高，但是，要进一步缩短故障停电时间，很大一部份取决于馈线自动化的发展。
必须在馈电路线上装设电动开关，配置馈线终端设备FTU ，对一些分支路线，还应装设故障指示器，并利用通信系统，向系统提供馈线运行数据和状态，执行系统下达的馈线开关遥控操作命令。
非线性负载、电动机直接起动、不平衡负载、焊接设备以及家用电器设备增多，降低了电压质量。
电压质量对现代电子设备及计算机系统影响极大。
为此，提出系统应对电压进行连续测量和质量分析，噪声越限告警。
介绍一种配电自动化微机保护装臵 ——REF54_系列 REF54_系列微机保护装臵是ABB公司研制生产的，又称“馈线终端”（feeder terminal），或者称为“保护继电器”（relay）。适用于中压网络的控制、保护、测量和监视，是构成变电站自动化“金字塔”(PYRAMID)的核心部件，可应用于各种类型的开关设备，如进线、母联和支路等；同时又适应于双母线、单母线以及其他复杂接线系统。REF54_分为两大类，一类以REF541、543、545为代表，为芬兰公司研制生产；另一类为德国公司开发的REF542、544系列产品。二者性能差异不大，现以芬兰产品为例进行说明，其设备外形图如图一所示。 REF54_作为配电自动化的最基础部分，其构成自动化系统的简要框图如图二。
图一 图二 在系统中，REF54_一方面不断采集该支路所在系统的三相电压、三相电流、零序电压及零序电流等模拟量，以及各开关、断路器、接地刀闸、小车位臵等开关量信号，同时通过其模拟通道进行计算，产生出生产运行所需要的参数如有、无功功率，有、无功电能，功率因数及频率、谐波等，同时判断系统的运行状况是否存在故障；另一方面，通过通讯端口经光缆集中与变电站的RER103光隔离接口模块，实现向PC机的数据传输。PC机上可发出操作指令，通过逆向传输至REF54_，REF54_装臵最终发出动作指令，实现断路器的遥控合分闸操作。 REF541、543和545的差别主要在于可使用的输入／输出端口的数目不同。即使是同一型号的装臵，根据其硬件版本号不同，装臵配臵也略有差异，具体情况可参考表一。下面以REF541为主，介绍一下该类保护装臵的功能、结构配臵、接线方式及操作要领。 表一 型号 REF541 REF543 REF545
硬件版本 1MRS090113-AAA,CAA 1MRS090113-AAB,CAB 1MRS090114-AAA,CAA 1MRS090114-AAB,CAB 1MRS090115-AAA,CAA 1MRS090115-AAB,CAB
1MRS090126-AAA,CAA 1MRS090126-AAB,CAB 1MRS090127-AAA,CAA 1MRS090127-AAB,CAB 1MRS090133-AAA,CAA
1MRS090133-AAB,CAB
模拟量接口 传感器通道(电压或电流) 0 8 0 8 0 8 0 8 0 8 0 8
互感器 电流：1/5A 4 4 4 4 4 4 4 4 4 4 4 4
电流：0.2/1A 0 0 1 1 1 1 1 1 1 1 1 1
电压：100v 0 0 1 1 4 4 1 1 4 4 4 4
开关量输入 15 15 15 15 15 15 25 25 25 25 34 34
开关量输出 功率输出，单极 0 0 0 0 0 0 2 2 2 2 3 3
功率输出，双极 5 5 5 5 5 5 9 9 9 9 11 11
信号输出，常开 2 2 2 2 2 2 2 2 2 2 4 4
信号输出，常开／闭 5 5 5 5 5 5 5 5 5 5 8 8
跳闸回路监视 2 2 2 2 2 2 2 2 2 2 2 2
内部故障输出 1 1 1 1 1 1 1 1 1 1 1 1
一、 REF54_系列装置功能介绍：
REF54_系列综合保护装臵（以下简称“综保装臵”）适用于6～10kv的各种电网，如中性点不接地系统，中性点经消弧线圈接地系统和局部接地系统。除了保护、测量和控制、监视功能外，还提供了大量的PLC功能，使得对主回路的各种复杂保护和联锁控制很方便、更简洁地得以实现。这些功能的实现是基于各种应用软件库来完成的，每种库中包含有大量的完成各种特定功能的模块。同时综保装臵本身还配臵了逻辑和数学运算的标准功能库，以及用于与PC机通讯的通讯功能库。限于篇幅，从电气使用角度只对前四种功能作一介绍。 1、保护功能库 保护功能库由单独的功能模块组成，各功能块之间相互独立，并具有自己的定值组和数据记录。定值的输入可在综保装臵初次配臵时，用外部微机通过前面板的串行通讯口与控制程序一起写入，也可在装臵本身上直接操作进入“技术层”菜单进行修改。电流保护功能可使用传统的电流互感器作为输入，也可通过ABB公司开发的Rogowski线圈接入回路中；同样电压保护可通过传统的电压互感器，也可使用专用的电压分压器。 保护功能库有丰富的保护功能模块，如无方向过电流保护包括过电流保护NOC3Low（即Three-phase Non-directional Over-Current protection ,Low-set stage低定值段），高定值段的NOC3High（即时限速断保护）和瞬时段的NOC3Inst（即速断保护），三种保护各有自己的定值组和数据记录，构成无方向的电流“三段式”保护。 表二列出了REF54_综保装臵保护功能库的功能模块种类，用户可根据自己的需要予以选择。 表二 功能 说明 功能 说明 AR5Func 自动重合闸功能(5次) NOC3High 三相方向性过电流保护，高定值段 CUB3Low 缺相保护 NOC3Inst 三相方向性过电流保护，瞬时段 DEF2Low 方向性接地故障保护，低定值段 OV3Low 三相过电压保护，低定值段 DEF2High 方向性接地故障保护，高定值段 OV3High 三相过电压保护，高定值段 DEF2Inst 方向性接地故障保护，瞬时段 ROV1Low 零序电压保护，低定值段 DOC6Low 三相方向性过电流保护，低定值段 ROV1High 零序电压保护，高定值段 DOC6High 三相方向性过电流保护，高定值段 ROV1Inst 零序电压保护，瞬时段 DOC6Inst 三相方向性过电流保护，瞬时段 SCVCSt1 同期检查／电压检查功能，第一段 Freq1St1~5 低频或超频保护，1～5段 SCVCSt2 同期检查／电压检查功能，第二段
Inrush3 三相变压器励磁涌流和电动机起动电流检测器 TOL3Cab 三相电缆温度保护 NEF1Low 无方向性接地故障保护，低定值段 UV3Low 三相低电压保护，低定值段 NEF1High 无方向性接地故障保护，高定值段 UV3High 三相低电压保护，高定值段 NEF1Inst 无方向性接地故障保护，瞬时段 NOC3Low 三相无方向性过电流保护，低定值段 2、测量功能库
表三列出了综保装臵的测量功能。另外，装臵还含有脉冲计数输入，脉冲输入接口的数量依据
不同型号而不同。 表三 3、控制功能库 控制功能库包含32个模块，主要用于执
行配电装臵上可控开关设备的合、分闸命令，控制功能库为断路器和隔离开关提供控制，为开关设备提供指示，为控制逻辑提供“合／分”开关量等。如COCBDIR模块就是通过综保装臵面板上的操作，直接断开断路器（COCBDIR—Direct open CBs via MMI）。 4、监视功能库 该项功能主要用于设备状态监视，以信号形式给与运行值班人员指示，主要功能见表四。
表四 二、REF54_综保装置的结构配置： 1、模拟量输入 REF54_装臵共设臵了12个模拟量输入通
道，用于输入主回路的电压和电流，作为保护、测量和计量使用。 外部输入设备可以使用传统的互感器，也可以使用ABB公司开发的电流传感器（Rogowski线圈）和电压分压器。通道的使用是这样分配的：通道1只能使用传感器；通道2、3、4可以使用电流互感器，也可以使用传感器；通道5、6只能使用电流互感器；通道7、8、9、10可以使用电压互感器，也可以使用传感器。其中通道2、3、4、7、8、9、10上接传感器时，既可采用Rogowski线圈测量电流，也可以用电压分压器测量电压。 通道11、12属于内部模拟量通道，称为虚拟通道。其作用是用来计算中性电流I0（零序电流）和残余电压U0(零序电压)。当外部设备没有设臵零序电流互感器或电压互感器没有开口三角形接线
时，虚拟通道可以通过三个相电流和三个相电压的测量，以计算获得零序电流或零序电压。 2、开关量输入
功能 说明 MECU1A 零序电流测量 MECU1B 零序电流测量(低压侧) MECU3A 三相电流测量 MEDREC16 16点故障录波器 MEFR1 系统频率测量 MEPE7 三相功率和能量测量 MEVO1A 零序电压测量 MEVO3A 三相电压测量
功能 说明 CMBWEAR1 断路器电气磨损1 CMBWEAR2 断路器电气磨损2 CMCU3 储能电流输入回路监视功能 CMGAS1 气体密度监视 CMSCHED 预定检修 CMSPRC1 弹簧储能控制 CMTCS1 跳闸回路监视1 CMTCS2 跳闸回路监视2 CMTIME1 操作时间计数器1 CMTIME2 操作时间计数器2 CMTRAV1 断路器动作时间 CMVO3 储能电压输入回路监视功能
