QBZ-80、120、200/1140、660、380AQBZ系列矿用隔爆型真空电磁起动器，该起动器采用WZBQ-7新型高性能系列微机控制保护装置产品之一。
本说明书介绍该起动器用途、技术参数、结构、工作原理和保护装置的特点和先进性。
一、用途和适用范围1、主要用途与功能：本矿用隔爆型真空电磁起动器（以下简称起动器），用于交流50HZ电压1140V 以下供电电网中，作为直接或远距离控制三相鼠笼型异步电机，并可在停在时进行换向，具有过载、短路、漏电闭锁、断相、过电压吸收、不平衡等保护功能。
2、主要特点（1）WZBQ-7智能型综合保护器具有系统自检，故障诊断巡检及记忆功能，能够实时检测并数字化显示运行状态及故障指示，便于系统使用、维护和故障判断处理。
（2）采用技术先进的智能化单片机控制器和人机屏系统；采样精度高、抗干扰性强、动作性能灵敏可靠、质量稳定、参数设置灵活方便，运行及故障画面直观简明。
（3）在用户界面上，采用大屏幕液晶（液晶显示器及操作键盘），汉化显示，自动背光，菜单式操作指示，对重要操作均授权密码，极大的方便了用户操作，保护器能存储定值，并可在线查询、修改，具备事件顺序记录、及事件等功能。
（4）抗高低温、潮湿、振动，有害气体、灰尘的能力强。
（5）保护功能齐全，有过载、短路、漏电闭锁、断相、过电压吸收、不平衡等保护功能。
3、型号及含义：Q B Z -/A(智能)二、主要技术参数三、保护性能1、短路保护：短路电流整定值按额定电流值的倍数整定，分为3倍~10倍、步长为1.短路电流为整定值的1.2倍时，动作时间不大于0.1s，整定值的误差为±10％。
2、过载保护:过载整定值按电流Lr的倍数整定，分为0.2倍~1.0倍、步长为0.1.动作时漏电闭锁电阻值与表中规定的误差不大于20%（注：解锁值不大于闭锁值的当线路电压突然消失时，起动器动作跳闸。
6、过电压吸收保护当主回路分断时，瞬间会产生高电压，通过接与主回路的阻容吸收装置来保护。
1 装置概述BP-2AE型微机母线保护装置是电力部电力自动化研究院研制的BP-2A型母线保护的系列化产品，该装置专门针对固定连接母线的特点进行设计，适用于500kV及以下电压等级固定接线方式的母线，作为专用母线差动保护。
该装置继承了BP-2A型母线保护的硬件和软件特色。
硬件仍采用模块化、标准化设计，核心插件仍沿用BP-2A型原有插件。
结构紧凑合理，互换性好，整套电路基本免调，运行维护极为简单方便。
由于采用了多层布线电路板工艺和全套进口高可靠性接插件，装置的稳定运行确有保障。
保护使用分相电流复式比率差动原理，软件配置齐全、信息丰富、人机界面全汉化、操作流程菜单化。
保护装置采用全封闭柜式结构，整套保护装置由二层6U机箱构成，并且可以重叠组屏；每套保护只完成对500KV及220KV电压等级母线其中一段的保护，例如单母线、单母分段中的一段或1/2接线母线中的一段；110KV电压等级以下的母线既可以每段母线独立配置一套BP-2AE，也可以用一套装置完成其中两段或三段母线的保护。
对于110KV 及以上电压等级母线，一套BP-2AE保护装置最大可以容纳10个间隔单元；35KV 及以下系统，允许负荷出线的电流回路并联输入，因此最大接入间隔数还可扩展。
1.1 主要特点1.1.1 国际首创的复式比率差动原理，在区内故障时无制动，在区外故障时则有极强的制动特性，差动保护灵敏度及可靠性大为提高。
1.1.2 35KV及以下电压等级的母线可以选择使用：以母线电流差动判别区内故障和区外故障，以低电压选排保证选择性。
1.1.3 完善的保护方案，抗CT饱和能力强，适用于任何按技术要求正确选型的保护电流互感器。
1.1.4 允许母线上各单元的CT变比不一致，变比差别不宜超过4倍。
1.1.5 双微机系统，完全独立的差动元件和闭锁元件，保证装置安全可靠。
1.1.6 全汉化人机界面，大屏幕液晶显示，简化键盘，并配置带汉字库的24针打印机。

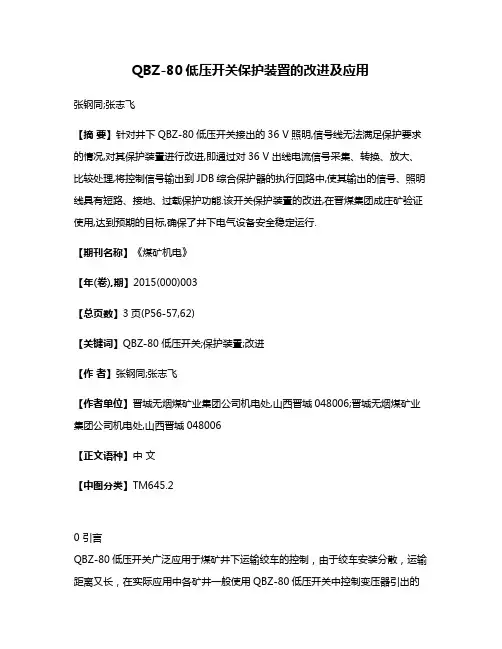

QBZ-80低压开关保护装置的改进及应用张钢同;张志飞【摘要】针对井下QBZ-80低压开关接出的36 V照明,信号线无法满足保护要求的情况,对其保护装置进行改进,即通过对36 V出线电流信号采集、转换、放大、比较处理,将控制信号输出到JDB综合保护器的执行回路中,使其输出的信号、照明线具有短路、接地、过载保护功能.该开关保护装置的改进,在晋煤集团成庄矿验证使用,达到预期的目标,确保了井下电气设备安全稳定运行.【期刊名称】《煤矿机电》【年(卷),期】2015(000)003【总页数】3页(P56-57,62)【关键词】QBZ-80低压开关;保护装置;改进【作者】张钢同;张志飞【作者单位】晋城无烟煤矿业集团公司机电处,山西晋城048006;晋城无烟煤矿业集团公司机电处,山西晋城048006【正文语种】中文【中图分类】TM645.20 引言QBZ-80低压开关广泛应用于煤矿井下运输绞车的控制，由于绞车安装分散，运输距离又长，在实际应用中各矿井一般使用QBZ-80低压开关中控制变压器引出的36V电源线作为绞车的声光信号电源。
《煤矿安全规程》第480条规定:“井下照明和信号装置，应采用具有短路、过载和漏电保护的照明信号综合保护装置配电”［1］，但在实际中该低压开关36 V引出线主要靠控制变压器一次侧熔断丝进行保护，如图1所示，这样在信号、照明线出现短路、接地故障时无法满足保护要求，容易在发生故障时，引起控制变压器损坏甚至火灾等事故。
为此特对该低压开关保护装置进行改进，使其具备在信号、照明输出线发生短路、接地、过载故障时起到保护作用。
图1 QBZ-80低压开关的电气原理图1 保护装置改造方案为防止变压器损坏和保障矿井安全生产，在JDB综合保护器的基础上，增加了36 V变压器输出侧的电流保护。
采集QBZ-80低压开关控制变压器二次侧4#线的电流信号，通过转换、放大、比较等电路输出到JDB综合保护器的执行回路中，可达到对其控制变压器二次输出信号、照明线进行保护的目的。

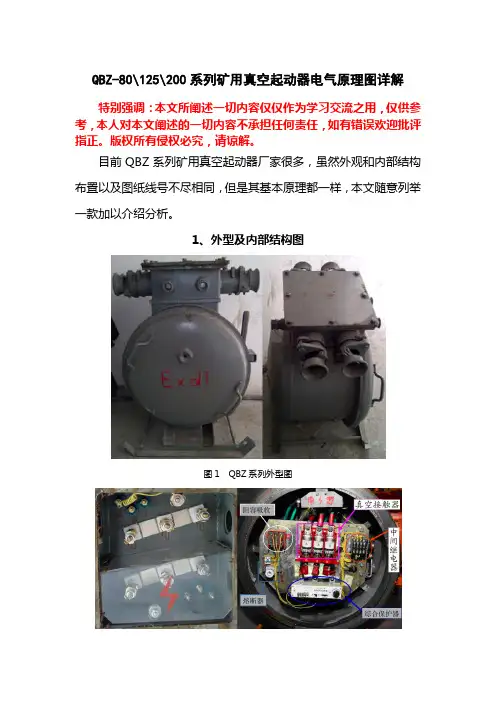

QBZ-80\125\200系列矿用真空起动器电气原理图详解特别强调：本文所阐述一切内容仅仅作为学习交流之用，仅供参考，本人对本文阐述的一切内容不承担任何责任，如有错误欢迎批评指正。
版权所有侵权必究，请谅解。
目前QBZ系列矿用真空起动器厂家很多，虽然外观和内部结构布置以及图纸线号不尽相同，但是其基本原理都一样，本文随意列举一款加以介绍分析。
1、外型及内部结构图图1 QBZ系列外型图图2 QBZ系列内部结构图上面二张图是QBZ系列启动器的外形及内部结构图，也就是实物与原理图的对照。
1、结构：起动器外壳采用圆形快开门结构。
内部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器、熔断器和阻容过电压吸收器，底板的背面装有隔离开关、控制变压器、停止和起动按钮。
起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电。
2、电气原理图及分析图3 QBZ系列原理图图3中的核心部件，就是隔离换向开关与真空接触器，它们起到接通与断开主回路的作用。
开关内部的大部分元件，都是为了控制真空接触器触点的接通与断开而工作的。
现在，我们由最简单的电路开始学习并分析QBZ系列电气原理图。
图4 隔离换向开关控制的电动机原理图我们看到的图4这个电路是隔离换向开关控制一个电动机，隔离换向开关闭合，电动机得电旋转；隔离换向开关断开，电动机断电停止旋转；这是最简单的控制电路，所有复杂的控制电路都可以简化成这样的电路。
这里说明一下：三相电路改变任意2相接线都可以改变电动机的旋转方向，本题例中隔离换向开关可以换向，可以改变电动机的转向，使之产生正传和反转。
具体原理就不在这里探讨。
图5真空接触器结构图及控制电动机原理图通过隔离换向开关控制负荷（本例中指电动机）当负荷比较小时产生的电流和电火花弧光比较小不会产生太大的影响，但是当控制的负荷较大时就会产生比较大的电流和电火花弧光，容易损坏控制元件和负荷设备。
QBZ2-80、120、200N矿用隔爆型可逆真空电磁启动器一、主要用途及适用范围QBZ2-80、120、200N智能型矿用隔爆型可逆真空磁力启动器适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井中。
在交流50HZ，电压为380V、660V或1140V的线路中，对隔爆型三相鼠笼异步电动机进行起动、停止（可逆启动器还对电机进行正反转控制）等控制，并能对本启动器所控制的负载线路和电动机进行保护，控制方式采用远方控制，并可在停机时进行换向。
二、型号含意QBZ2---80（）/660V(380)NQ-------------启动器B-------------隔爆型Z-------------真空2-------------设计序号80（）—----------额定电流A660V（380）---额定工作电压VN-------------可逆型电流整定及界面说明按以下说明进行：1、人机界面说明：1.1按键说明“确认”：用于进入设置状态，确认并保存各种参数及功能设置的结果。
当出现故障后，按此键可以解除故障状态。
“移位”：用于改变当前光标的位置。
进入主菜单时下移，设定参数时右移。
“调整”：用于修改功能及参数值，进入主菜单时上移，修改参数值时用于改变当前光标所在位置的数字，按下该键一次，数字增加“1”，当增加到“9”时，再按该键则返回至“0”。
1.2界面说明1.2.1上电后的初始化界面：1.2.2正常工作时分两页滚动显示各项参数初始化后的第一页显示当前负载的三相电流值及启动器的启动次数第二页显示当前的电压、漏电电阻、瓦斯浓度及启动器的启动次数1.2.3主菜单分为七项，移动光标进行选择，（各菜单项下还有子菜单）“定值查询”：菜单各项显示同“定值修改”，但在此菜单下各项只能查看，不能修改。
“定值修改”菜单如下（分页显示，每按一次“确认”按键翻一页）：本菜单下主要是更改参数及功能，进入之前必须输入操作密码。
A页，此页要求输入操作密码。
微机综合保护管理装置使用说明V1.01目录一、系统 (1)1.1 概述 (1)1.2 主要特点 (1)二、技术参数 (1)2.1 辅助电源 (2)2.2 输入信号 (3)三、产品说明 (3)3.1按键定义 (3)3.2信号灯说明 (3)3.3 开孔尺寸 (4)四、监控功能 (4)4.1 电气量测量功能 (4)4.2 开关量输入及输出 (5)4.3 辅助模拟量输出功能(4－20mA标准) (5)4.4通信功能 (5)4.5事件记录功能 (5)4.6 PT、CT变比设置 (5)五、线路综合保护装置 (6)5.1 装置功能 (6)5.2线路综合保护装置人机操作说明 (12)5.3线路综合保护装置接线图 (16)六、变压器保护装置 (16)6.1装置功能 (16)6.2 变压器保护人机操作说明 (21)6.3变压器保护接线原理图 (25)七、电动机保护装置 (26)7.1 装置功能 (26)7.2 电动机保护人机操作说明 (32)7.3电动机保护器接线原理图 (36)八、电容器保护装置 (36)8.1 装置功能 (36)8.2 电容器保护人机操作说明 (42)8.3电容器保护器接线原理图 (46)九、电流保护装置 (46)9.1装置功能 (46)9.2 电流保护人机操作说明 (49)9.3电流保护器接线原理图 (53)十、电压保护装置 (53)10.1 装置功能 (53)10.2 电压保护人机操作说明 (55)10.3电压保护接线原理图 (59)附表一、测量数据区数据点表 (60)附表二、数据控制区数据点表 (60)附表三、保护数据区数据点表 (61)附表四、系统数据区数据点表 (62)附表五、厂家数据区数据点表 (62)附表六、厂家数据区数据点表 (63)微机综合保护装置一、系统1.1 概述微机综合保护装置系列数字式智能保护测控管理装置采用高性能DSP数字处理器，研制成的新一代智能保护测控管理装置。
装置适应于110KV以下电压等级的线路、变压器、电动机、电容器等各种电力装备的保护。

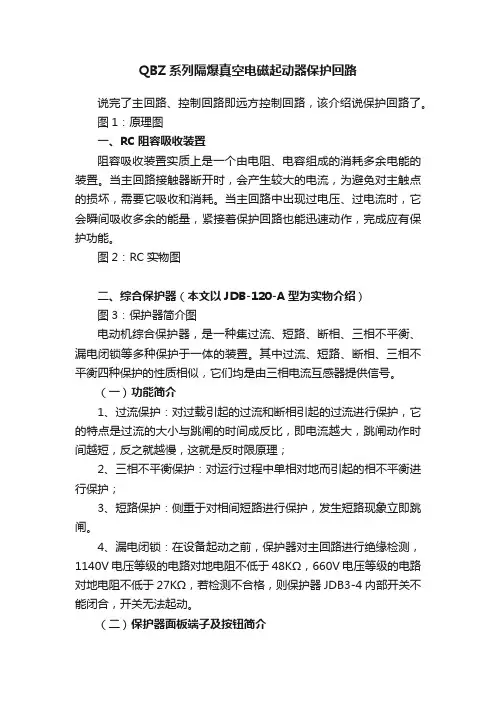

QBZ系列隔爆真空电磁起动器保护回路说完了主回路、控制回路即远方控制回路，该介绍说保护回路了。
图1：原理图一、RC阻容吸收装置阻容吸收装置实质上是一个由电阻、电容组成的消耗多余电能的装置。
当主回路接触器断开时，会产生较大的电流，为避免对主触点的损坏，需要它吸收和消耗。
当主回路中出现过电压、过电流时，它会瞬间吸收多余的能量，紧接着保护回路也能迅速动作，完成应有保护功能。
图2：RC实物图二、综合保护器（本文以JDB-120-A型为实物介绍）图3：保护器简介图电动机综合保护器，是一种集过流、短路、断相、三相不平衡、漏电闭锁等多种保护于一体的装置。
其中过流、短路、断相、三相不平衡四种保护的性质相似，它们均是由三相电流互感器提供信号。
（一）功能简介1、过流保护：对过载引起的过流和断相引起的过流进行保护，它的特点是过流的大小与跳闸的时间成反比，即电流越大，跳闸动作时间越短，反之就越慢，这就是反时限原理；2、三相不平衡保护：对运行过程中单相对地而引起的相不平衡进行保护；3、短路保护：侧重于对相间短路进行保护，发生短路现象立即跳闸。
4、漏电闭锁：在设备起动之前，保护器对主回路进行绝缘检测，1140V电压等级的电路对地电阻不低于48KΩ，660V电压等级的电路对地电阻不低于27KΩ，若检测不合格，则保护器JDB3-4内部开关不能闭合，开关无法起动。
（二）保护器面板端子及按钮简介1、4线、9线：为保护器提供工作电源，当隔离开QS关闭合后，保护器上电工作；2、33线：需接在与电源电压相适应的连接端子上，其作用是在开关起动器前对接触器动触头至电动机主回路段进行绝缘检测，主回路绝缘值低于规定值，则3、4端子内部开关不闭合。
开关起动后就不再检测漏电，以避免与上级馈电开关的漏电检测回路相互干扰，造成馈电无法送电。
为了达到此目的，在检测电路中接入KM3常闭接点，在接触器吸合的瞬间常闭接点断开对主回路的检测，同时，为了防止KM3触点粘连，在该电路中加入了中间继电器的一组常闭接点K2，以达到多重防护的目的。
