超高压液压机动泵

液压机动泵工作原理今天咱来唠唠液压机动泵这个超酷的东西。

你知道吗？液压机动泵就像是一个大力士的心脏。

它主要是把机械能转化成液压能的呢。

想象一下，就好像是把你用力挥动拳头的力量，转化成一种能让东西乖乖听话的神秘力量。

液压机动泵里面有个特别重要的部件，那就是油泵。

这个油泵啊，就像一个超级勤劳的小蜜蜂。

它通过不断地转动，把油从油箱里吸进来。

你看，就像小蜜蜂采蜜一样，只不过它采的是油。

油泵一转起来，油就开始欢快地流动啦。

那这个油流到哪里去呢？它会流到那些液压管路里。

这些管路就像是一条条小血管，把油输送到各个需要的地方。

油在管路里跑的时候，就带着满满的能量呢。

在液压机动泵里还有个关键的东西叫控制阀。

这个控制阀可调皮啦，它就像一个小管家。

它决定着油的流向。

比如说，它要是想让某个液压执行元件工作，就会把油准确地送到那里。

如果它不想让某个元件工作，就会把油的路给堵住，就像一个任性的小朋友，想让谁玩就谁玩，不想让谁玩就把人家拒之门外。

液压执行元件呢，就像是液压机动泵的小助手。

像液压油缸啊，液压马达之类的。

当油跑到液压油缸里的时候，就会推动活塞。

你可以想象成油在后面使劲地推活塞，就像你在后面推小伙伴的后背一样。

活塞一动起来，就能干好多好多的事儿啦，比如说把重物顶起来，或者把某个东西拉过来。

而液压马达呢，油进去之后就会让它转动起来，就像给一个小风车吹气，小风车就呼呼转起来一样。

再说说油箱吧。

油箱就像是液压机动泵的大仓库。

它把油都好好地存起来，让油泵随时有油可以吸。

而且油箱还有个很贴心的功能呢，它能让油在里面休息一下，沉淀沉淀杂质。

就像我们累了要找个地方休息一样，油在油箱里也能把自己身上的脏东西甩掉一部分。

还有啊，液压机动泵的压力是可以调节的哦。

这就像是你可以控制自己用力的大小一样。

通过一些调节装置，我们可以让液压机动泵输出不同大小的压力。

如果要顶起很重很重的东西，就把压力调大一点；如果只是做一些比较轻松的活儿，压力就可以小一点。

J B Q B型超高压液压机动泵使用说明The pony was revised in January 2021JBQ-B型超高压液压机动泵使用说明书艾迪斯鼎力科技(天津)有限公司JBQ-B型超高压液压机动泵使用说明书未经过专业培训的人员不得使用。

使用前检查机油箱（15）内是否有机油。

严禁在可燃性气体和液体存在的环境下使用。

一、主要结构1.液压油箱盖2.液压油面指示窗3.快速接口阳口（供油）4.快速接口阴口（回油）以上两接口用于第一套配套工具5.减速箱油堵6.快速接口阳口7.快速接口阴口以上两接口用于第二套配套工具8.减速箱放油堵9.汽油箱盖10.汽油机阻风门11.汽油开关12.汽油机空气滤清器13.汽油机起动手柄14.汽油机油门15.曲轴箱加机油口盖及油标尺16.汽油机曲轴箱放油塞17.汽油机消声器18．汽油机点火电路开关19．手动液压换向阀操作按钮（用JBQ-B型机动泵重量轻、体积小、工作可靠、操作方便，是一种便携式超高压液压机动泵站。

采用先进的径向柱塞泵和日本本田公司小型汽油机做动力，输出油量大，工作效率高，可满足抢险工作的要求。

它配备两套接口，可同时接两台工具，通过操作手动换向阀可使其中任意一台工具工作，可节省营救过程中的操作时间。

它具有高、低压两级压力输出，能根据外部负载的变化自动切换高、低输出压力。

低压工作时，输出大流量，使配套工具在空行程时快速运动，节省时间。

在配套工具负载工作时，则自动切换成高压、小流量供油以满足配套工具的工作需要。

这就既可降低重量，又能满足使用要求，很适合做为液压破拆工具的动力源。

二、主要技术参数三、操作程序1.初次起动机动泵汽油机前，应通过油面指示窗，检查机动泵液压油箱内油位，油面高度应在指示窗范围内，处于左图所示位置。

并检查汽油机曲轴箱润滑油位（见油面标尺所示），检查汽油箱油量。

加汽油时，应远离火源及吸烟者。

应在良好通风地点加汽油，应使非工作人员及儿童等远离工作区域。

1.上海阳光泵业制造有限公司上海阳光泵业是集设计/生产/销售泵、给水设备及泵用控制设备于一体的大型综合性泵业集团，是中国泵行业的龙头企业。

总资产达38亿元，在上海、浙江、河北、辽宁、安徽等省市拥有7家企业，5个工业园区，占地面积67万平方米，建筑面积35万平方米。

上海阳光获得了“上海市质量金奖”、“上海市科技百强企业”、“上海市名牌产品”、“中国质量信用AAA级”、“全国合同信用等级AAA级”、“质量、信誉、服务三优企业”、“中国最具竞争力的商品商标”、“五星级服务认证”等荣誉，连续多年入选全国机械500强。

高端人才和高素质的员工队伍是阳光发展的动力。

集团现有员工4500余人，其中工程技术人员500多名，主要由国内知名水泵专家教授、博士硕士、中高级工程师、高级工艺师组成，形成了具有创新思维的梯队型人才结构。

科技创新，是阳光基业长青的生命之源。

集团是上海市高新技术企业、上海市知识产权示范企业和上海市专利示范企业。

上海市级的“企业技术中心”，每年以销售总额的5%，用于技术创新和新产品研发。

2.天津双河泵业有限公司天津双河泵业是一家集研发、设计、制造、销售、服务于一体的现代化泵业公司。

位于天津市津南区，交通便利，人才聚集。

企业以开放创新的发展理念，引进国内外的研发设计系统，生产装备，管理理念。

产品广泛用于工矿企业、城镇供水、海水提升、污水处理、地热供暖、水利建设、农田灌溉等诸多领域。

主导产品有：潜水泵系列;QJ深井泵;QJR温泉泵;QJH耐腐蚀潜水泵;QJW卧式潜水等系列产品。

3. 上海贝德泵业有限公司上海贝德泵业有限公司，是一家专业设计、开发、制造和销售通用流体设备的股份制企业。

公司日本寺田株式会社等国外著名泵阀公司强强技术合作，引进具有国际水平的设计、开发和企业管理模式，并长期聘请国外专家为公司进行技术指导，产品具有国际竞争力。

贝德公司主要产品：离子膜过滤系统，无负压变频供水，CQ、CQB、CQF、QBY、DBY系列磁力泵，WQ、QW系列潜水排污泵、ISG、IRG、IHG、ISGD系列立式管道泵、ISW、ISWD系列卧式离心泵、DL型立式多级泵、CDL、GDL型便拆式管道多级泵、LG、LG-B型便拆式高层建筑给水多级泵、成套生活(消防)给水设备、变频控制柜、水泵专用控制柜等。

液压破拆工具操作规程液压破拆工具操作规程概述·液压破拆工具是应用63Mpa超高压液压技术，采用超高强度的轻质合金及先进的加工工艺制成，主要应用于火灾、交通事故、地震等灾害时迅速而有效和扩张、剪切、剪断、撑顶来破拆金属或非金属结构，救护被困于受环境中的受害人或处于危险环境中的受害物。

·液压破拆工具主要由机动泵、手动泵、剪扩器（多功能钳）、扩张器、剪切器、撑顶器、开门器等组成。

其中机动泵、手动泵为动力源，机动泵以日本小型高速四冲程汽油机为动力，泵端设有快速接头，配2根高强度软管。

主要技术参数1、机动泵2、手动泵·高压压力63Mpa 寄压压力63Mba·低压压力8Mpa 低压压力1Mba·油箱容量2 2L净重<10Kg·净重<18Kg3、剪扩器4、扩张器1．作压力63Mpa·最大剪切能力 5mm钢板(Q235)扩张力44KN(p20mm圆钢(Q235)扩张距离610mm·扩张力30KN·扩张距离270mm5、剪切器顶器·工作压力63Mpa力63Mpa6、撑工作压·最人剪切能力5mm钢板(Q235) 撑项力120KN· cp20mm圆{川(Q235) 撑顶总长750mm·最人开口距离110mm7、开门器·工作J土力63Mpa·扩张力80KN·活塞行程100mm液压破拆工具的使用·手动泵· (1)初次使用前，应检查油箱内液压油油面，油面调节度一般不低于整个箱体的2/3。

· (2)松开油箱盖，将软管快速接头与工具快速接头相连接，仔细检查连接部位，不得有松动、器件损坏现象。

· (3)关闭卸荷阀，打开锁钩。

· (4)上下摇动手柄，向工具输出压力油。

· (5)工作完毕后，先慢慢打开卸荷阀，待压力卸下后将快速接头脱开。

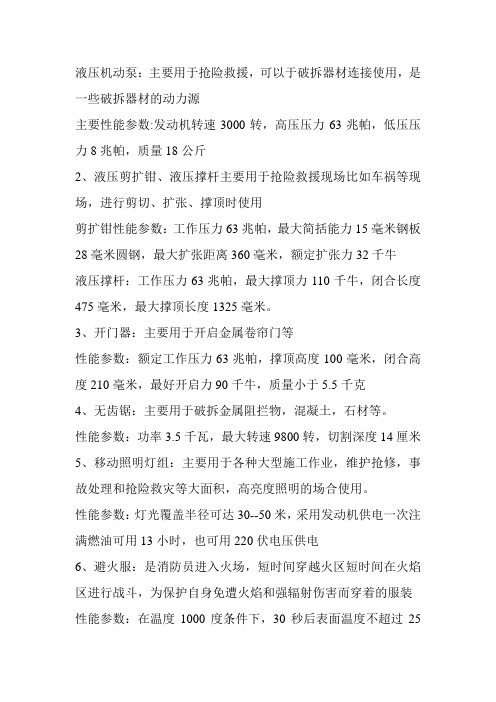

液压机动泵：主要用于抢险救援，可以于破拆器材连接使用，是一些破拆器材的动力源
主要性能参数:发动机转速3000转，高压压力63兆帕，低压压力8兆帕，质量18公斤
2、液压剪扩钳、液压撑杆主要用于抢险救援现场比如车祸等现场，进行剪切、扩张、撑顶时使用
剪扩钳性能参数：工作压力63兆帕，最大简括能力15毫米钢板28毫米圆钢，最大扩张距离360毫米，额定扩张力32千牛
液压撑杆：工作压力63兆帕，最大撑顶力110千牛，闭合长度475毫米，最大撑顶长度1325毫米。

3、开门器：主要用于开启金属卷帘门等
性能参数：额定工作压力63兆帕，撑顶高度100毫米，闭合高度210毫米，最好开启力90千牛，质量小于5.5千克
4、无齿锯：主要用于破拆金属阻拦物，混凝土，石材等。

性能参数：功率3.5千瓦，最大转速9800转，切割深度14厘米5、移动照明灯组：主要用于各种大型施工作业，维护抢修，事故处理和抢险救灾等大面积，高亮度照明的场合使用。

性能参数：灯光覆盖半径可达30--50米，采用发动机供电一次注满燃油可用13小时，也可用220伏电压供电
6、避火服：是消防员进入火场，短时间穿越火区短时间在火焰区进行战斗，为保护自身免遭火焰和强辐射伤害而穿着的服装性能参数：在温度1000度条件下，30秒后表面温度不超过25
度
7、重型防化服：是消防员在短时间进入高浓度、强渗透性气体，化学品事件中穿着的防护服
性能参数：厚度为0.45毫米，耐热老化性能125度时24小时不会黏连，耐寒零下25度时5分钟折叠180度不会有裂痕，耐绝缘5000伏。

JBQ-B型超高压液压机动泵使用说明书注意：1、未经过专业培训的人员不得使用。

2、使用前检查机油箱内是否有机油。

3、严禁在可燃气体和液体存在的环境下使用。

一、主要部件：1、液压油箱盖。

2、液压油面指示窗。

3、快速接口阳口。

4、快速接口阴口。

5、减速箱油堵。

6、快速接口阳口。

7、快速接口阴口。

8、减速箱放油堵。

9、汽油箱盖。

10、汽油机阻风门。

11、汽油开关。

12、汽油机空气滤芯。

13、汽油机启动手柄。

14、汽油机油门。

15、曲轴箱加机油口盖及油标尺。

16、汽油机曲轴箱放油塞。

17、汽油机消声器。

18、汽油机点火电路开关。

19、手动液压换向阀操作按钮。

20、手动液压换向阀操作按钮。

21、液压油泵手控开关。

22、减速箱注油口堵。

23、液压油放油塞。

二、主要技术参数三、操作程序：1、初次启动机动泵汽油机前，应通过油面指示窗，检查机动泵液压油箱内油位，油面高度应在指示窗范围内。

并检查汽油机曲轴箱润滑油位，检查汽油箱油量。

每次启动前：检查汽油箱油量；检查液压油油箱油位，需要时在此口加油补充；液压油油箱油位应在油窗范围内；检查汽油机曲轴箱润滑油量。

2、用随机配备的带快速接口的液压软管将本机动泵与两件破拆工具各自连接。

按下换向阀右方按钮，则机动泵与接到液压油箱上部两快速接口的配套工具连通。

按下换向阀左方按钮，则机动泵与接到液压油箱下部两快速的配套工具连通。

3、打开汽油开关，关闭阻风门，将汽油机油门向上推至全程的1/3-2/3处为止。

注意当发动机已热时或大气温度高时，可不关闭阻风门。

4、将点火电路开关顺时针方向由OFF转到ON位置使电路接通。

液压油泵手控开关处于卸压位置。

5、启动前，要使机器远离易燃物，注意汽油箱盖应拧紧。

检查机组各部分是否有松动、损坏现象。

将溅在油箱外各处汽油擦净。

机动泵应放于良好通风地点。

机动泵上不要放有任何物品，此时方可启动。

6、汽油机启动成功后，慢慢将阻风门顺时针打开。

待发动机热机后，将油门杆抬起，使之处于工作位置。

超高压电动液压泵原理
超高压电动液压泵的工作原理基于将机械能转换为液体的压力能。

具体过程如下：
1. 动力源：液压泵由电动机驱动，这是提供能量转换的动力源。

2. 吸油与压油：液压泵从油箱中吸取液压油，在电动机的驱动下，液压油被吸入并在泵内部受到压缩，从而产生高压。

3. 压力调节：输出的高压液体经过节流阀和换向阀等控制元件，可以对液体的流向和流量进行调节，以适应不同的工作要求。

4. 增压缸作用：高压液体进入增压缸的某一腔体，推动活塞移动，从而实现工作目的。

例如，在某些应用中，这可能意味着推动某个物体或施加很大的力量。

5. 回油：当活塞在增压缸中移动时，另一侧腔体的液压油则通过换向阀返回油箱，准备下一次循环使用。

6. 控制系统：整个系统的工作状态可以通过电气控制系统进行监控和调控，确保操作的准确性和安全性。

超高压液压机动泵操作规程
一功能用途
主要用于抢险救援时为破拆器材提供动力源，适用于交通事故、地震灾害事故、意外事故救援现场。

二、特点
具有高低压两级压力输出自动转变，可加快抢险时间。

三、结构组成
发动机、燃油箱、手抬框架、油门、手动开关、液压油箱、快速接口
四、使用方法
1、使用前佩戴好符合现场安全的防护用具，检查整机外表有无破损，燃油是否充足，机油与液压油是否达到规定要求
2、将配套破拆器材快速接口连接好，并扣好防尘帽防尘
3、将油门开至工作状态，拉起启动绳启动，打开液压油箱开关
4、操作完毕后将液压油箱开关关闭，并将油门调至怠速状态进行回油，回油时间不小于一分钟
5、使用完毕后收整器材
五、使用注意事项
1、机动泵应水平放置，工作状态时倾斜角度不应大于十五度，非工作状态时倾斜角度不应大于三十度。

2、拆卸连接软管时注意及时扣好防尘帽，防止接头脏污，操作之前检查快速接口连接是否牢固，快速接口的连接与分离应严格在油帽内无油压的情况下操作，若有油压应先泄压。

3、对配套破拆器材接头做好调整之前应关闭液压油箱开关。

六、日常维护保养
1.软管使用期不应超过三年，需定期检查更换。

2.严禁对软管做强力弯曲。

3.快速接口应注意盖帽防尘。

4.系统各连接部位及运动件外漏部位应注意清洁。

5.每日至少使其怠速运转一次。
