耐碱玻纤网格布检测报告精编版

平均值g/m2(精确至0.1)
ms（g）
长×宽（mm）
ρAБайду номын сангаас
/
1
2
3
4
5
平均值N/50mm
拉伸断裂强力
U（经向）
拉伸断裂强力
U（纬向）
耐碱断裂强力
C（经向）
耐碱断裂强力
C（纬向）
断裂
伸长
值△L
/mm
/
1
2
3
4
5
平均值
经向
纬向
/
耐碱断裂强力保留率ρ（精确至0.1）
断裂伸长率D（精确至0.1）
经向（%）
纬向（%）
记录说明
ρA=ms/A×104ρt（或ρw）=(C1/U1+ C2/U2+ C3/U3+ C4/U4+ C5/U5)/5×100%
D=△L/L×100%初始有效长度L=200mm、断后长度L1、断裂伸长增量△L=L1-L
审核：主检：检测日期：
耐碱玻璃纤维网布检测原始记录
受控号....
样品名称
耐碱玻璃纤维网布
样品编号
规格型号
检测编号
检测依据
JC/T 841-2007、GB/T 9914.3-2013
GB/T7689.5-2013
环境条件
设备名称
微机控制电子万能试验机
电子天平
设备编号
设备状态
检测项目
检测内容
单位面积质量
ρA（g/m2）
/
1
2

北京中投信德国际信息咨询有限公司玻璃纤维耐碱涂层网格布项目可行性研究报告编制单位：北京中投信德国际信息咨询有限公司工程师：高建北京中投信德国际信息咨询有限公司玻璃纤维耐碱涂层网格布项目可行性研究报告项目委托单位：XXXXXXXX有限公司项目编制单位：北京中投信德国际信息咨询有限公司发证机关：北京市工商行政管理局注册号：110106013054188法人代表：杨军委项目组长；高建编制人员：白惠工程师朱光宜工程师张道峰工程师时理想工程师秦珍鹏工程师审定：郝建波项目编号：ZTXDBJ-20170322-5编制日期：2017年X月关于玻璃纤维耐碱涂层网格布项目可行性研究报告编制说明（模版型）【立项批地融资招商】核心提示：1、本报告为模版形式，客户下载后，可根据报告内容说明，自行修改，补充上自己项目的数据内容，即可完成属于自己，高水准的一份可研报告，从此写报告不在求人。

2、客户可联系我公司，协助编写完成可研报告，可行性研究报告大纲（具体可跟据客户要求进行调整）编制单位：北京中投信德国际信息咨询有限公司工程师：高建目录第一章总论 (10)1.1项目概要 (10)1.1.1项目名称 (10)1.1.2项目建设单位 (10)1.1.3项目建设性质 (10)1.1.4项目建设地点 (10)1.1.5项目主管部门 (10)1.1.6项目投资规模 (11)1.1.7项目建设规模 (11)1.1.8项目资金来源 (12)1.1.9项目建设期限 (12)1.2项目建设单位介绍 (12)1.3编制依据 (12)1.4编制原则 (13)1.5研究范围 (14)1.6主要经济技术指标 (14)1.7综合评价 (15)第二章项目背景及必要性可行性分析 (16)2.1项目提出背景 (16)2.2本次建设项目发起缘由 (16)2.3项目建设必要性分析 (16)2.3.1促进我国玻璃纤维耐碱涂层网格布产业快速发展的需要 (17)2.3.2加快当地高新技术产业发展的重要举措 (17)2.3.3满足我国的工业发展需求的需要 (17)2.3.4符合现行产业政策及清洁生产要求 (17)2.3.5提升企业竞争力水平，有助于企业长远战略发展的需要 (18)2.3.6增加就业带动相关产业链发展的需要 (18)2.3.7促进项目建设地经济发展进程的的需要 (19)2.4项目可行性分析 (19)2.4.1政策可行性 (19)2.4.2市场可行性 (19)2.4.3技术可行性 (20)2.4.4管理可行性 (20)2.4.5财务可行性 (20)2.5玻璃纤维耐碱涂层网格布项目发展概况 (21)2.5.1已进行的调查研究项目及其成果 (21)2.5.2试验试制工作情况 (21)2.5.3厂址初勘和初步测量工作情况 (22)2.5.4玻璃纤维耐碱涂层网格布项目建议书的编制、提出及审批过程 (22)2.6分析结论 (22)第三章行业市场分析 (24)3.1市场调查 (24)3.1.1拟建项目产出物用途调查 (24)3.1.2产品现有生产能力调查 (24)3.1.3产品产量及销售量调查 (25)3.1.4替代产品调查 (25)3.1.5产品价格调查 (25)3.1.6国外市场调查 (26)3.2市场预测 (26)3.2.1国内市场需求预测 (26)3.2.2产品出口或进口替代分析 (27)3.2.3价格预测 (27)3.3市场推销战略 (27)3.3.1推销方式 (28)3.3.2推销措施 (28)3.3.3促销价格制度 (28)3.3.4产品销售费用预测 (28)3.4产品方案和建设规模 (29)3.4.1产品方案 (29)3.4.2建设规模 (29)3.5产品销售收入预测 (30)3.6市场分析结论 (30)第四章项目建设条件 (22)4.1地理位置选择 (31)4.2区域投资环境 (32)4.2.1区域地理位置 (32)4.2.2区域概况 (32)4.2.3区域地理气候条件 (33)4.2.4区域交通运输条件 (33)4.2.5区域资源概况 (33)4.2.6区域经济建设 (34)4.3项目所在工业园区概况 (34)4.3.1基础设施建设 (34)4.3.2产业发展概况 (35)4.3.3园区发展方向 (36)4.4区域投资环境小结 (37)第五章总体建设方案 (38)5.1总图布置原则 (38)5.2土建方案 (38)5.2.1总体规划方案 (38)5.2.2土建工程方案 (39)5.3主要建设内容 (40)5.4工程管线布置方案 (40)5.4.1给排水 (40)5.4.2供电 (42)5.5道路设计 (44)5.6总图运输方案 (45)5.7土地利用情况 (45)5.7.1项目用地规划选址 (45)5.7.2用地规模及用地类型 (45)第六章产品方案 (46)6.1产品方案 (46)6.2产品性能优势 (46)6.3产品执行标准 (46)6.4产品生产规模确定 (46)6.5产品工艺流程 (47)6.5.1产品工艺方案选择 (47)6.5.2产品工艺流程 (47)6.6主要生产车间布置方案 (47)6.7总平面布置和运输 (48)6.7.1总平面布置原则 (48)6.7.2厂内外运输方案 (48)6.8仓储方案 (48)第七章原料供应及设备选型 (49)7.1主要原材料供应 (49)7.2主要设备选型 (49)7.2.1设备选型原则 (50)7.2.2主要设备明细 (50)第八章节约能源方案 (52)8.1本项目遵循的合理用能标准及节能设计规范 (52)8.2建设项目能源消耗种类和数量分析 (52)8.2.1能源消耗种类 (52)8.2.2能源消耗数量分析 (52)8.3项目所在地能源供应状况分析 (53)8.4主要能耗指标及分析 (53)8.4.1项目能耗分析 (53)8.4.2国家能耗指标 (54)8.5节能措施和节能效果分析 (54)8.5.1工业节能 (54)8.5.2电能计量及节能措施 (55)8.5.3节水措施 (55)8.5.4建筑节能 (56)8.5.5企业节能管理 (57)8.6结论 (57)第九章环境保护与消防措施 (58)9.1设计依据及原则 (58)9.1.1环境保护设计依据 (58)9.1.2设计原则 (58)9.2建设地环境条件 (58)9.3 项目建设和生产对环境的影响 (59)9.3.1 项目建设对环境的影响 (59)9.3.2 项目生产过程产生的污染物 (60)9.4 环境保护措施方案 (61)9.4.1 项目建设期环保措施 (61)9.4.2 项目运营期环保措施 (62)9.4.3环境管理与监测机构 (63)9.5绿化方案 (64)9.6消防措施 (64)9.6.1设计依据 (64)9.6.2防范措施 (64)9.6.3消防管理 (66)9.6.4消防设施及措施 (66)9.6.5消防措施的预期效果 (67)第十章劳动安全卫生 (68)10.1 编制依据 (68)10.2概况 (68)10.3 劳动安全 (68)10.3.1工程消防 (68)10.3.2防火防爆设计 (69)10.3.3电气安全与接地 (69)10.3.4设备防雷及接零保护 (69)10.3.5抗震设防措施 (70)10.4劳动卫生 (70)10.4.1工业卫生设施 (70)10.4.2防暑降温及冬季采暖 (71)10.4.4照明 (71)10.4.5噪声 (71)10.4.6防烫伤 (71)10.4.7个人防护 (71)10.4.8安全教育 (72)第十一章企业组织机构与劳动定员 (73)11.1组织机构 (73)11.2激励和约束机制 (73)11.3人力资源管理 (74)11.4劳动定员 (74)11.5福利待遇 (75)第十二章项目实施规划 (76)12.1建设工期的规划 (76)12.2 建设工期 (76)12.3实施进度安排 (76)第十三章投资估算与资金筹措 (77)13.1投资估算依据 (77)13.2建设投资估算 (77)13.3流动资金估算 (78)13.4资金筹措 (78)13.5项目投资总额 (78)13.6资金使用和管理 (81)第十四章财务及经济评价 (82)14.1总成本费用估算 (82)14.1.1基本数据的确立 (82)14.1.2产品成本 (83)14.1.3平均产品利润与销售税金 (84)14.2财务评价 (84)14.2.1项目投资回收期 (84)14.2.2项目投资利润率 (85)14.2.3不确定性分析 (85)14.3综合效益评价结论 (88)第十五章风险分析及规避 (90)15.1项目风险因素 (90)15.1.1不可抗力因素风险 (90)15.1.3市场风险 (90)15.1.4资金管理风险 (91)15.2风险规避对策 (91)15.2.1不可抗力因素风险规避对策 (91)15.2.2技术风险规避对策 (91)15.2.3市场风险规避对策 (91)15.2.4资金管理风险规避对策 (92)第十六章招标方案 (93)16.1招标管理 (93)16.2招标依据 (93)16.3招标范围 (93)16.4招标方式 (94)16.5招标程序 (94)16.6评标程序 (95)16.7发放中标通知书 (95)16.8招投标书面情况报告备案 (95)16.9合同备案 (95)第十七章结论与建议 (96)17.1结论 (96)17.2建议 (96)附表 (97)附表1 销售收入预测表 (97)附表2 总成本表 (98)附表3 外购原材料表 (99)附表4 外购燃料及动力费表 (100)附表5 工资及福利表 (101)附表6 利润与利润分配表 (102)附表7 固定资产折旧费用表 (103)附表8 无形资产及递延资产摊销表 (104)附表9 流动资金估算表 (105)附表10 资产负债表 (106)附表11 资本金现金流量表 (107)附表12 财务计划现金流量表 (108)附表13 项目投资现金量表 (110)附表14 借款偿还计划表 (112)............................................ 错误！未定义书签。

总计每100米扣30分，假开剪2次
合格
长度×宽度（m2）
（50~100）×（~
100×
合格பைடு நூலகம்
网孔中心距（mm）
4×4
4×4
合格
单位面积质量（g/m2）
≥160
205
合格
初始断裂强力（N/50mm）
经向
≥1250
1699
合格
纬向
≥1250
1696
耐碱断裂强力（N/50mm）
经向
≥1250
1417
合格
纬向
耐碱网格布检测报告A
报告编号：NJ07050001
检测报告
样品名称：耐碱网布
委托单位：
报告日期：
检测有限公司
说明
1、本报告经复印、涂改或无“检测报告专用章”无效。
2、报告无主检、审核、批准人签字、无加盖骑缝章无效。
3、对检测报告若有异议，应于收到之日起十五日内向检测单位提出。
4、本报告检测结果仅对来样负责。
地址：
邮编：
电话：
检测报告
报告编号：NJ07050001共2页，第1页
委托单位
样品名称
耐碱网布
工程名称
型号规格
/
见证单位
见证人
/
生产厂家
样品状态
符合标准要求
实验日期
检测项目
外观质量、长度与宽度、网孔中心距、单位面积质量、耐碱断裂强力、断裂强力保留率、断裂伸长率
主要检测设备
电子天平（HLJC-27）；电子万能试验机（HLJC-30）
检测方法依据
JG158-2004《胶粉聚苯颗粒外墙外保温系统》
检验结论
该样品所测项目符合JG158-2004《胶粉聚苯颗粒外墙外保温系统》标准规定的要求。

玻璃纤维网格布检测标准玻璃纤维网格布是一种常用于建筑、道路和桥梁等工程中的材料，其质量直接关系到工程的稳定性和安全性。

因此，对玻璃纤维网格布进行严格的检测是非常重要的。

本文将介绍玻璃纤维网格布的检测标准，以便工程师和相关人员能够准确评估其质量和性能。

首先，玻璃纤维网格布的外观检测是非常重要的一步。

在外观检测中，应该注意检查网格布的表面是否平整，是否有明显的破损或捻结，以及是否有颜色不均匀的情况。

这些都是影响网格布质量的重要因素，需要及时发现并进行记录。

其次，对玻璃纤维网格布的尺寸进行精确测量也是必不可少的。

在尺寸检测中，应该测量网格布的长度、宽度和厚度，并与相关的标准进行比对。

只有确保网格布的尺寸符合标准要求，才能保证其在工程中的使用效果。

除了外观和尺寸检测外，还需要对玻璃纤维网格布的拉伸强度进行测试。

这是因为在实际工程中，网格布需要承受一定的拉力，因此其拉伸强度直接关系到工程的安全性。

在拉伸强度测试中，需要使用专业的测试设备对网格布进行拉力测试，并记录其拉伸强度数据。

只有在拉伸强度符合标准要求时，才能确保网格布在工程中的使用安全性。

此外，玻璃纤维网格布的耐碱性能也是需要进行检测的重要指标之一。

在耐碱性能测试中，应该将网格布浸泡在碱性溶液中一定时间，然后观察其表面是否出现腐蚀、变形等情况。

只有在耐碱性能良好的情况下，网格布才能在碱性环境下正常使用。

最后，对玻璃纤维网格布的包装和标识也需要进行检测。

在包装和标识检测中，应该检查网格布的包装是否完好，标识是否清晰完整，并与相关标准进行比对。

只有在包装和标识符合标准要求时，才能保证网格布在运输和使用过程中不受损坏。

综上所述，玻璃纤维网格布的检测标准涉及外观、尺寸、拉伸强度、耐碱性能、包装和标识等多个方面。

只有严格按照相关标准进行检测，才能确保网格布的质量和性能符合工程要求。

希望本文的介绍能够帮助相关人员更加准确地进行玻璃纤维网格布的检测工作。

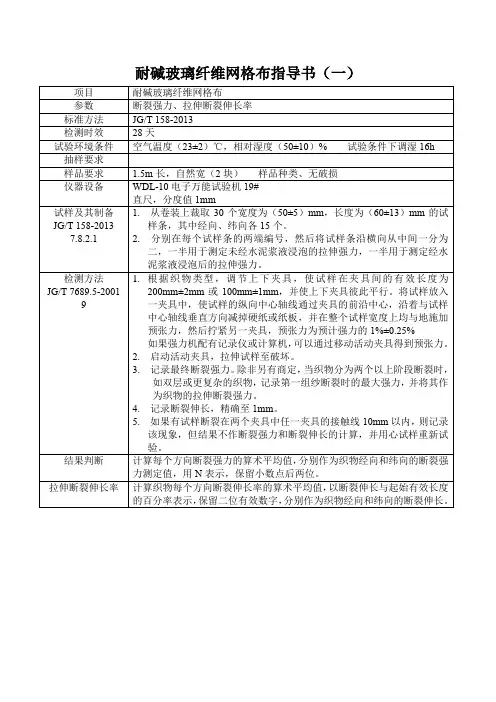

参数
单位面积质量
标准方法
GB/T9914.3-2013
检测时效
28天
试验环境条件
空气温度（20±3）℃，相对湿度（60~80）%
抽样要求
样品要求
1.5m长，自然宽（2块）样品种类、无破损
仪器设备
1.抛光金属模板---面积为100cm2的正方形或圆形用于织物。
2.合适的裁切工具：如刀、剪刀、盘式刀或冲压装置。
如果强力机配有记录仪或计算机，可以通过移动活动夹具得到预张力。
2.启动活动夹具，拉伸试样至破坏。
3.记录最终断裂强力。除非另有商定，当织物分为两个以上阶段断裂时，如双层或更复杂的织物，记录第一组纱断裂时的最大强力，并将其作为织物的拉伸断裂强力。
4.记录断裂伸长，精确至1mm。
5.如果有试样断裂在两个夹具中任一夹具的接触线10mm以内，则记录该现象，但结果不作断裂强力和断裂伸长的计算，并用心试样重新试验。
3.天平
4.通风烘箱
5.干燥器
6.不锈钢钳
试样取样
对于织物---每50cm取1个100cm2的试样。任何情况下，最少应取2个试样。
试样应分开取，最好包括不同的纬纱，应离开边/织边至少5cm。
检测方法
GB/T9914.3-2013
1.在一个清洁的工作台面上，用裁切工具和模板，切取规定的试样数。
2.除非利益相关方另有要求，当织物含水率超过0.2%（或含水率未知）时，应将试样置于（105±3）℃的烘箱中干燥1h，然后放入干燥器中冷却至室温，从干燥器取出试样后，立即按规定试验。
2.在标准试验条件下，将试样平放在水泥浆液中，浸泡时间28d。
3.取出试样，用清水浸泡5min，再用流动的自来水漂洗5min，然后在（60±5）℃的烘箱中烘1h，再在标准环境中存放24h。

耐碱玻璃纤维网格布检测方法比较1、依照JGJ144—2004《外墙外保温工程技术规程》的标准。

其中：①耐碱拉伸断裂强力(经、纬向)≥750 N/50 mm，按JGJ144—2004 中附录A.12 进行检测，经向、纬向各20 片。

试样尺寸：300 mm×50 mm，用(23±2)℃、5%NaOH 水溶液浸泡28 d，取出在自来水中浸泡5 min，然后以流水漂洗5 min，再在(60±5)℃烘箱中烘1 h，存放24 h 后备用；②耐碱拉伸断裂强力保留率(经、纬向)≥50%，快速法，使用NaOH、KOH和Ca(OH)2 混合碱液在80 ℃下浸泡6 h。

2、依照JC/T841—2007《耐碱玻璃纤维网布》的标准。

其中：①单位面积质量由供需双方商定，实测值不超过其标称值±8%，按GB/T9914.3 的规定进行检测；②拉伸断裂强力根据标称单位面积质量不同而要求不同。

例如：单位面积质量在161～170 g/m2 之内的，其拉伸断裂强力≥1 300 N/50 mm，拉伸断裂强力和断裂伸长率按GB/T7689.5 进行检测；③断裂伸长率≤4.0%，拉伸断裂强力和断裂伸长率按GB/T7689.5进行检测；④耐碱性，拉伸断裂强力保留率≥75%，耐碱性按GB/T20102—2006 的规定采用氢氧化钠溶液浸泡法，即采用5%的氢氧化钠溶液浸泡28 d，然后用蒸馏水冲洗，在(23±2)℃、(50±5)%环境中放置7 d。

JC/T841—2007《耐碱玻璃纤维网布》所述产品是采用耐碱玻璃纤维纱织造，该产品主要用于水泥基制品的增强材料，如隔墙板、网架板及外墙保温工程用材料等，也可用作聚合物及石膏、沥青等基本的增强材料。

因而，JC/T841—2007 规定的耐碱玻璃纤维网布适用范围更广。

JC/T841—2007《耐碱玻璃纤维网布》不仅对拉伸断裂强力有详细规定，对单位面积质量也做出了具体要求，而JGJ144—2004《外墙外保温工程技术规程》所用快速法需要高温处理耐碱玻璃纤维网布对测试结果有一定影响，并且此标准并没有对单位面积质量做规定要求，所以只能对耐碱性做检测。

有效长度mm
断裂强力
断裂强力平均值N
耐碱断裂强力
耐碱断裂强力平均值
耐碱断裂强力保留率%
1
2
3
4
5
试样处理
在浓度5%的氢氧化钠溶液中浸泡28d，取出用蒸馏水洗干净残留的氢氧化钠溶液，置于温度10~25℃环境条件下放置24h；
审核：检测：
玻璃纤维网布检测原始记录
耐碱断裂强力
耐碱断裂伸长率
序号
取样方向
试样尺寸mm

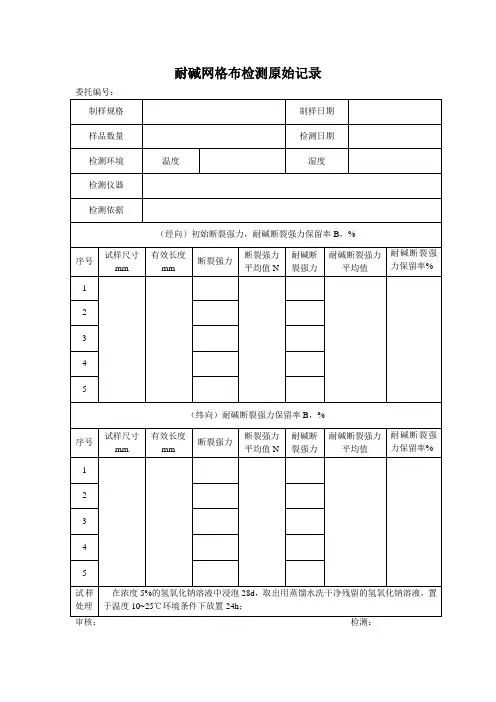

耐碱网格布检测原始记录
委托编号：
制样规格
制样日期
样品数量
检测日期
检测环境
温度
湿度
检测仪器
检测依据
（经向）初始断裂强力，耐碱断裂强力保留率B，%
序号
试样尺寸mm
有效长度mm
断裂强力
断裂强力平均值N
耐碱断裂强力
耐碱断裂强力平均值
耐碱断裂强力保留率%
1
2
3
4
5
（纬向）耐碱断裂强力保留率B，%
序号
试样尺寸mm
断裂强力N
断裂强力平均值N
有效长度mm
断裂后长度mm
断裂伸长率%
断裂伸长率平均值%
1ቤተ መጻሕፍቲ ባይዱ
2
3
4
5
1
2
3
4
5
检测审核批准

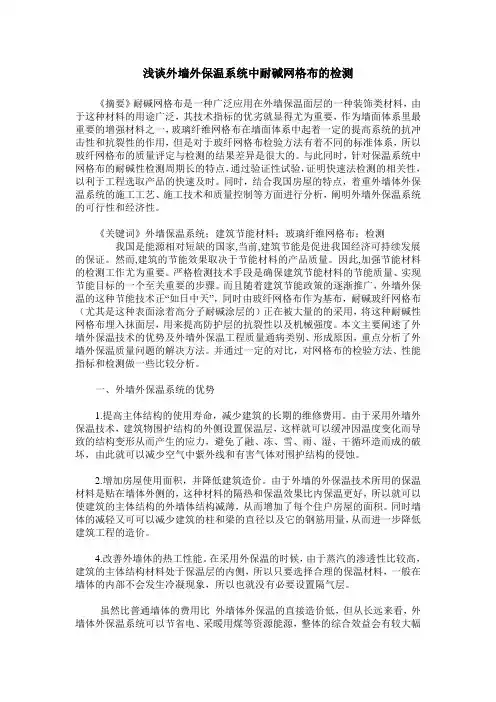

浅谈外墙外保温系统中耐碱网格布的检测《摘要》耐碱网格布是一种广泛应用在外墙保温面层的一种装饰类材料，由于这种材料的用途广泛，其技术指标的优劣就显得尤为重要，作为墙面体系里最重要的增强材料之一，玻璃纤维网格布在墙面体系中起着一定的提高系统的抗冲击性和抗裂性的作用，但是对于玻纤网格布检验方法有着不同的标准体系，所以玻纤网格布的质量评定与检测的结果差异是很大的。

与此同时，针对保温系统中网格布的耐碱性检测周期长的特点，通过验证性试验，证明快速法检测的相关性，以利于工程选取产品的快速及时。

同时，结合我国房屋的特点，着重外墙体外保温系统的施工工艺、施工技术和质量控制等方面进行分析，阐明外墙外保温系统的可行性和经济性。

《关键词》外墙保温系统；建筑节能材料；玻璃纤维网格布；检测我国是能源相对短缺的国家,当前,建筑节能是促进我国经济可持续发展的保证。

然而,建筑的节能效果取决于节能材料的产品质量。

因此,加强节能材料的检测工作尤为重要。

严格检测技术手段是确保建筑节能材料的节能质量、实现节能目标的一个至关重要的步骤。

而且随着建筑节能政策的逐渐推广，外墙外保温的这种节能技术正“如日中天”，同时由玻纤网格布作为基布，耐碱玻纤网格布（尤其是这种表面涂着高分子耐碱涂层的）正在被大量的的采用，将这种耐碱性网格布埋入抹面层，用来提高防护层的抗裂性以及机械强度。

本文主要阐述了外墙外保温技术的优势及外墙外保温工程质量通病类别、形成原因，重点分析了外墙外保温质量问题的解决方法。

并通过一定的对比，对网格布的检验方法、性能指标和检测做一些比较分析。

一、外墙外保温系统的优势1.提高主体结构的使用寿命，减少建筑的长期的维修费用。

由于采用外墙外保温技术，建筑物围护结构的外侧设置保温层，这样就可以缓冲因温度变化而导致的结构变形从而产生的应力，避免了融、冻、雪、雨、湿、干循环造而成的破坏，由此就可以减少空气中紫外线和有害气体对围护结构的侵蚀。

2.增加房屋使用面积，并降低建筑造价。

玻璃纤维网布耐碱试验方法采用欧标采用欧标EN13496-2002EN13496-2002EN13496-2002标准标准三种溶液三种溶液242424小时小时耐碱试验耐碱试验方法方法一、取样将网布卷平整，裁去两端和前后可能受损的部位（去掉最外3-5圈）二、制样试样规格长×宽=350mm×50mm确保试样宽度尽可能接近但不小于50mm 耐碱试验耐碱试验方法方法制样时各取两组样品，一组做原始强度拉伸试验，一组做耐碱性试验耐碱试验耐碱试验方法方法做试验的电热恒温水槽，温度控制在（60±2）℃耐碱试验耐碱试验方法方法1、耐碱试验方法：采用欧标EN13496-2002标准（三种溶液分别是： Ca(OH)2 ：0.5g KOH:4g NAOH:1g ）2、把裁剪好的网布平放在恒温水槽内（恒温水槽内的网布必须平放，禁止网布两端翘起，防止网布折皱，影响耐碱强度）3、试验过程必须在封闭状态下完成耐碱试验耐碱试验方法方法氢氧化钠氢氧化钙氢氧化钾在60℃的碱性溶液中浸泡24小时后，将网布从恒温水槽的溶液中取出，在流动的的自来水下漂洗10分钟耐碱试验耐碱试验方法方法再将网布试样放在（20±5）℃自来水中冲洗10分钟，直至测试样表面PH 值低于9（用PH试纸进行测试）耐碱试验耐碱试验方法方法1、冲洗干净的试样须在0.5%盐酸中浸泡1小时，然后轻取并在（20±5）℃自来水中冲洗，无明显机械运动情况下，至PH 值为7（用PH 试纸仔细测量）。

2、测试样应在(60±2)℃温度下干燥，然后在(23±20℃温度下放置至少24小时，相对湿度（50±5）%耐碱试验耐碱试验方法方法0.5%盐酸流动水漂洗流动水冲洗把干燥后的网布平放在试验台上，两端底部垫好白纸，中间间距200mm，在两端75mm处涂上丁苯胶乳，使其固定。

耐碱试验耐碱试验方法方法把涂好的试样平放在（60±2)℃温度下进行干燥，干燥时间1个小时。

耐碱玻璃纤维网布1 范围本标准规定了耐碱玻璃纤维网布（以下简称耐碱网布）的产品代号、要求、试样方法、检验规则、标志、包装、运输和贮存等。

本标准适用于材用耐碱玻璃纤维纺织造，并经由及材料涂覆处理的网布；该产品主要用于水泥基制品的增强材料，如隔墙板，网架板、外墙保温工程用材料等，也可用作聚合物及石膏、沥青等基体的增强材料。

2 规范性文件.下列文件中的条款通过本标准的引用二成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 191-2000包装储运图示标志GB/T 7689.2增强材料机织物试验方法第二部分：经、纬密度的测定（idt ISO 4602）GB/T 7689.3增强材料机织物试验方法第三部分：宽度和长度的测定（idt ISO 5052）GB/T 7689.5 增强材料机织物试验方法第五部分：玻璃纤维拉伸断裂强力和断裂伸长的测定（idt ISO 4606）GB/T 9914.2 增强制品试验方法第二部分：玻璃纤维可燃物含量的测定（eqv ISO 1887）GB/T 9914.3 增强制品试验方法第三部分：单位面积质量的测定（idt ISO 3374）GB/T 20102玻璃纤维网布耐碱性试验方法氢氧化钠溶液浸泡法JC 935-2004 玻璃纤维工业用玻璃球。

3 产品代号.耐碱网布代号包括下列要素：1 所用玻璃的类型，AR表示耐碱玻璃；2 表示网布类型的字母，NP表示经涂覆处理的网布3 经纱密度，以跟/25mm为单位表示的数值，后接乘号“×”4 纬纱密度，以跟/25mm为单位表示的数值，后接连接号“—”5 网布的宽度，以cm为单位6 网布组织，L表示纱罗组织，P表示平纹组织；7 单位面积质量，放在括号内，以g/m2为单位示例经纬纱密度为6根/25mm，幅宽为100cm，单位面积为质量为180 g/m2，纱罗组织的耐碱玻璃纤维网布代号为：APNP6—100L（180）。

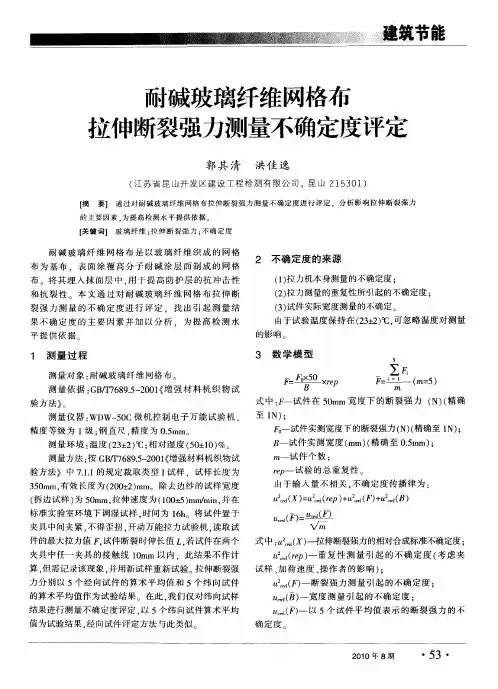

ｒｐ 试 验 的总 重 复 性 ｅ～
由于输入 量不 相关 ， 确定 度传播 律为 ： 不
“ ｄＸ） ｕ ｒ ＋ ２ｌ ） Ｍ ｄ启） （ ￣ ２ （ ｐ） ｃ（ ＋ （ Ｃ ｅ ｒＦ ｅ
（ ： ）
、 ｍ ／
件 的最大拉力值 Ｆ 试件断裂时伸长值 Ｌ 若试 件在两个 式 中 ：｝ （ —拉伸断裂强力的相对合成标准不确定度； ， ． Ｕｃ ） 商
精度等 级为 １ ： 直尺 ， 度为 ０５ ｍ 级 钢 精 ．ｒ ａ
测 量 环 境 ： 度 （ ３ ２ ℃ ； 对 湿 度 （０ ｌ ） 温 ２＋ ） 相 ５ ± ０ ％。
试件实测宽度下的断裂强力 （ （ Ｎ）精确至 １ ） Ｎ；
试件 个数 ：
日 试件 实测 宽度 （ 一 ｍｍ） 精确 至 ０５ （ ． ｍｍ） ；
算， 但需记录该现象 ， 并用新试样重新试 验。 拉伸断裂强 试 样 、 荷速度 、 加 操作 者 的影响 ） ； “盯（ 一 断裂 强力 测量 引起 的不确定 度 ； ２ ） ｄ Ｍ 百） 宽度 测量 引起 的不确定 度 ； （ 一 “ ） 以 ５个试 件平 均值表 示 的断裂 强力 的不 （ 一 确定 度
２ ｌ ３５ ２９ ２２
２９ ２８ ２ ９ ２８
２ ８ ３６ ２ ３ ３９ ４ ．５ ７８
２ ５ ３７ ２ １ ３１
５ｍｍ断 裂强 力 （ ２ ２ ０ Ｎ） ３９ 断裂 平 均 值 Ｆ Ｎ） （
标准偏差（ Ｎ）
４ 不 确 定 度分 量 计 算
４ １ 耐 碱 玻 璃 纤 维 网 格 布 重 复 性 引 起 的 测 量 不 确 定 ．
的 主要 因 素 ． 为提 高检 测水 平 提供 依 据 。
【 键 词】 玻 璃 纤维 ； 伸 断裂 强 力 ； 确 定 度 关 拉 不

网格布检验检测方案1 适用范围本方案适用于工民建外墙外保温系统用网格布的单位面积质量、耐碱断裂强力及耐碱保留率的检验。

2 依据标准《建筑节能工程施工质量验收规范》GB50411-2019《胶粉聚苯颗粒外墙外保温系统材料》JG/T158-2013《增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定》GB/T 7689.5-2013《增强制品试验方法第3部分：单位面积质量的测定》GB/T 9914.3-20133 检验人员检验人员均为持证上岗人员。

4 技术指标4.1 依据《建筑节能工程施工质量验收规范》GB50411-20195 试验环境试验温度（23±2）℃，试验湿度（50±10）％。

6 试验仪器6.1 天平：测量范围（0-150g）、容许误差（1mg）、最小分度值（0.1mg）；6.2 面积为10000mm²的抛光金属模板（允许误差小于1％）；6.3 电子式万能试验机；6.4 HWX-L 干燥箱、干燥器；6.5 耐碱容器。

6.6通风烘箱7 取样方法建筑面积小于20000m ²复检3组，建筑面积大于20000m ²复检6组，每组取样1m ²。

8 试验方法8.1 单位面积质量8.1.1 利用金属模板截取试样三块；8.1.2 若网格布含水率超过0.2 ％（或含水率未知），应将试样置于（105±3）℃的通风烘箱中干燥1h ，然后放入干燥器中冷却至室温；8.1.3 称取每个试样的质量并记录结果；8.1.4 计算：对于4210g ⨯=cmA ρ; 其中:A ρ为单位面积质量，2m g ；A 为试样面积，cm ²；s m 为试样质量，对于A ρ≤2002m g 时精确至0.1g ，A ρ≥2002m g 时精确至1g 。

8.2 断裂强力的测量8.2.1（1）在经纬方向各取10条350×65（有效宽50mm ）的网格布条；（2）用拉伸试验机拉伸，拉伸速率为（100±5）mm/min ；记5条的平均值F 0。

玻璃纤维检测报告1. 引言本报告旨在对玻璃纤维进行检测并提供详细的结果和分析。

玻璃纤维具有广泛的应用领域，如建筑材料、电子设备和汽车制造等。

然而，玻璃纤维的质量和性能对于这些应用至关重要。

因此，对玻璃纤维的检测和评估具有重要意义。

2. 检测方法2.1 目视检测首先，我们采用目视检测方法对玻璃纤维进行初步评估。

目视检测是一种常见的检测方法，通过肉眼观察材料表面或裸眼检视材料的外观特征。

我们仔细观察玻璃纤维的颜色、质地和外观来判断其质量和完整性。

2.2 光学显微镜检测为了更精确地评估玻璃纤维的质量，我们还采用了光学显微镜检测方法。

使用光学显微镜可以放大材料的细微细节，从而更容易检测到玻璃纤维中的缺陷、瑕疵和损坏。

3. 检测结果经过目视检测和光学显微镜检测，我们得到了以下的检测结果：•玻璃纤维外观整体光滑，颜色均匀，没有明显的瑕疵和损坏。

•在光学显微镜下观察，玻璃纤维表面无明显的划痕、裂纹或气泡。

纤维的直径均匀，没有明显的变形。

4. 分析和讨论根据我们得到的检测结果，可以得出以下结论：•本次检测样本中的玻璃纤维质量良好，没有明显的瑕疵和损坏。

•玻璃纤维的制造过程应该非常仔细和严格，以确保纤维的质量和完整性。

•这些玻璃纤维适用于各种应用领域，如建筑材料、电子设备和汽车制造等。

5. 结论通过目视检测和光学显微镜检测，我们对本次样本中的玻璃纤维进行了全面评估。

结果显示，玻璃纤维具有良好的质量和完整性，适用于各种应用领域。

然而，对于其他批次的纤维，仍然需要进行相应的检测和评估，以确保其质量和性能。

6. 参考文献无。
