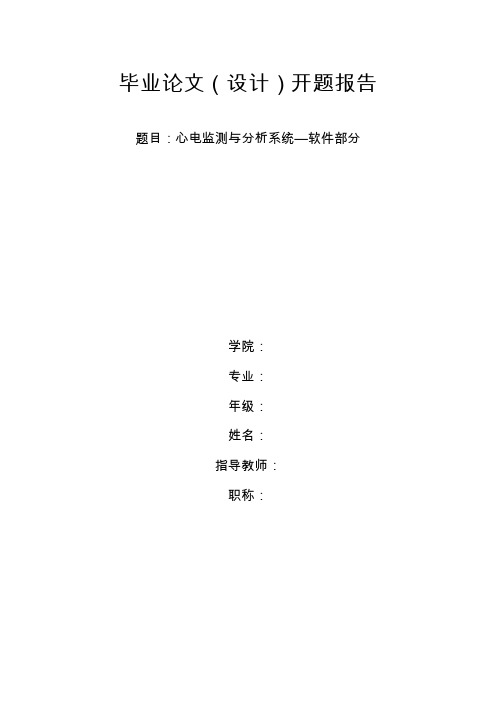

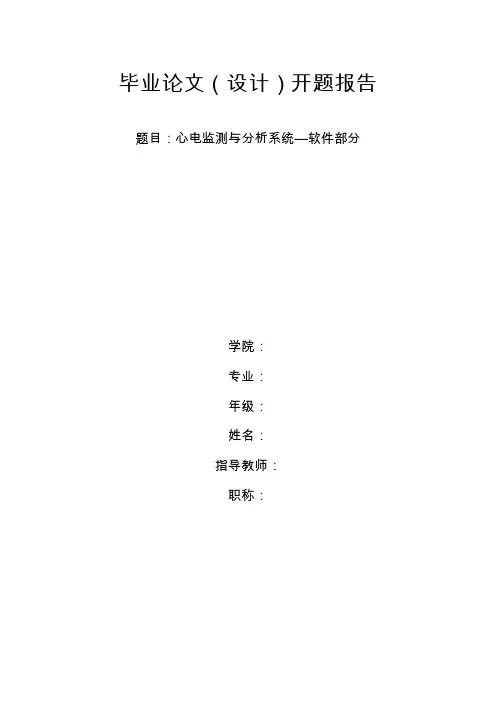

matlab心电监测与系统—软件部分(开题报告)解读

使用Matlab进行心电图分析与心律失常检测的方法总结引言心电图是一种用来记录心脏电活动的方法，通过测量心脏产生的电信号，并将其转化为图形，可以帮助医生判断心脏的健康状况。

心电图分析在医学诊断中具有重要的意义，可以帮助医生发现心脏疾病的异常情况。

其中，心律失常是一种常见的心脏疾病，严重的心律失常可能危及患者的生命安全，因此心律失常检测具有重要的临床价值。

本文将介绍使用Matlab进行心电图分析与心律失常检测的方法，并总结一些相关的技术和工具。

心电图的基本原理心电图的基本原理是依靠测量心脏产生的电信号，并将其转化为图形显示。

正常情况下，心脏的电信号呈现出一定的规律性，通过观察和分析心电图波形，可以判断心脏的健康状况。

心电图分析的步骤使用Matlab进行心电图分析的一般步骤如下：1. 导入心电图数据：将采集到的心电图数据导入Matlab中，通常可以使用文本文件或者导入工具进行导入。

2. 数据预处理：对导入的心电图数据进行预处理，包括滤波、去噪和去基线等操作。

滤波可以去除信号中的噪声和干扰，使信号更加平滑；去噪可以去除信号中的伪迹和杂散噪声，提高信号质量；去基线可以去除信号中的直流分量，使信号更易于分析。

3. 特征提取：通过分析心电图波形，提取一些特征参数来描述心脏电活动的特点。

常见的特征参数包括R峰的位置、T峰的形态、QRS波群的宽度和波形形态等。

通过这些特征参数，可以对心脏电活动进行定量分析和比较。

4. 心律失常检测：根据特定的算法和规则，对提取的特征参数进行心律失常检测。

常见的心律失常包括心房颤动、室性心动过速、室上性心动过速等。

通过分析心电图波形和特征参数，可以判断出心律失常的类型和程度。

5. 结果显示：将心电图分析的结果通过图形显示出来，以便医生进行观察和诊断。

通常可以显示心电图波形、特征参数和心律失常检测结果等。

心电图分析的工具和函数在Matlab中，有一些常用的工具和函数可以用于心电图分析，包括信号处理工具箱、波形处理工具箱、模式识别工具箱等。

心电自动分析系统的研究的开题报告
一、研究背景与意义
心电图是评估心脏健康和疾病的重要工具。

随着人口老龄化和生活方式的改变，心脏疾病的发病率越来越高。

心电图的自动分析系统为医生提供了快速、准确、方便的心电图诊断工具，能够大大提高心脏疾病的早期诊断率和预防率。

因此，开发一套自动分析系统对于心脏疾病的防治非常重要。

二、研究目的
本研究旨在开发一套基于深度学习技术的心电自动分析系统，提高心脏疾病的诊断准确度和效率，降低医疗成本，为多种心电图信号提供准确的分析结果，有效降低因心脏疾病导致的死亡率和疾病负担。

三、研究内容和方法
本研究将针对心电图的特点和传统的自动分析方法的不足，采用深度学习技术设计和开发心电自动分析系统。

具体研究内容为：
1.对心电信号进行预处理，包括滤波、降噪、特征提取等。

2.采用深度神经网络对处理后的心电信号进行自动分类和分析，减少人工干预，提高诊断准确度。

3.针对心率变异性分析等领域的特殊需求，扩展深度学习算法，提高心电自动分析系统的可靠性和准确性。

四、预期成果
本研究预期实现以下成果：
1.一套基于深度学习技术的心电自动分析系统，能够自动识别、分析和分类多种心电信号。

2.通过和人工医学专家给出的诊断结果进行对比，证明该系统可以有效提高心脏健康监测和心脏疾病预防的效果。

五、经济效益和社会效益
通过本研究成果的应用，可以大大缩短心电图诊断时间，提高疾病预防率和治疗效果，降低医疗成本，为国民健康保障做出突出贡献，具有显著的经济效益和社会效益。

如何使用Matlab进行心电信号分析和心律失常检测引言：心电信号分析和心律失常检测是临床医学和生物医学工程领域中重要的研究内容。

随着计算机技术的发展和数据处理的能力提升，基于Matlab的心电信号分析方法逐渐成为了研究人员的首选。

本文将介绍如何使用Matlab进行心电信号分析和心律失常检测，包括数据预处理、特征提取和分类识别等方面。

一、数据预处理心电信号采集设备通常会在测量过程中引入一些噪声，而且数据量庞大，因此在进行心电信号分析之前，首先需要进行数据预处理。

Matlab提供了多种函数和工具箱用于数据预处理，包括滤波、降噪和去除基线漂移等。

1.1 滤波滤波是常用的数据预处理方法之一，可以去除心电信号中的高频噪声和低频干扰。

Matlab中提供了多种数字滤波器设计和滤波函数，如低通滤波器、高通滤波器和带通滤波器等。

根据信号的特点和需求，选择适当的滤波器进行滤波处理。

1.2 降噪降噪是为了减少心电信号中的噪声干扰，提高信号的质量。

Matlab提供了多种降噪方法，如小波降噪、局部平均法和高斯滤波等。

可以根据信号的特点选择适当的降噪方法进行处理。

1.3 基线漂移去除由于测量设备和生理原因等因素，心电信号中常常存在基线漂移，即信号整体上升或下降的现象。

这种漂移会干扰信号的分析和处理，因此需要进行去除。

Matlab提供了多种去除基线漂移的方法，如线性拟合法和小波去噪法等。

二、特征提取心电信号中包含了丰富的生理和病理信息，通过提取心电信号的特征可以更好地进行心律失常的检测和分类。

Matlab提供了多种特征提取函数和工具箱，如时域分析、频域分析和小波分析等。

2.1 时域分析时域分析主要针对心电信号的时间特性进行分析，如心跳间期、QRS波峰和ST段变化等。

Matlab提供了多种时域特征提取函数，如平均心率、标准差和RR间期等。

2.2 频域分析频域分析主要针对心电信号的频率特性进行分析，如心率变异性和频率成分等。

Matlab提供了多种频域特征提取函数，如功率谱密度和频谱熵等。

毕业设计（论文）题目：基于matlab的心率检测系统学院：信息工程学院专业名称：电子信息工程班级学号：学生姓名：指导教师：二O16 年06 月基于matlab的心率检测摘要：1984年，美国MathWorks公司正式推出了商业数学软件matlab。

这是一款用于算法的研发、数据的可视化、数据分析以及数值计算的高级技术计算语言和交互式环境。

在国际学术中，matlab已经公认为方便、准确、可靠的科学计算标准软件。

在研发部门，matlab更被认作高效研究、开发的首要软件。

如今，matlab更是已经渗透到我们生活的各行各业。

这次对心率的检测也用到了强大的matlab。

由于matlab包含了众多的函数，我们可以利用这些函数来处理心电信号的显示、滤波及RQS波的检测等。

本次设计中运用到了GUI，这样可以很方便直观的显示我们需要的波形及更快捷的对波形进行一系列的操作。

对心电数据的显示可以用matlab中的textread函数。

在滤波中更是可以用到众多的滤波函数如buttord函数、butter函数及blackman函数等。

在这次毕设中，对心电信号的滤波采用的是带通滤波器加上hamming窗滤波器，这样可以有效的减少噪声的干扰。

对RQS波的检测采用的是动态阈值法。

这种方法在实际运用中成功率很高，并且算法思路清晰简明。

对于心率的检测，在用动态阈值法找到R波后，就可以同过编程来计算心率。

关键词：matlab、心率检测、RQS波检测、滤波指导老师签名：Heart rate detection based on matlabStudent name : Zhong Wei Qiao Class: 12041440Supervisor: Yang Su HuaAbstract: In 1984, the United States MathWorks company officially launched the commercial mathematical software is a high technology computing language and interactive environment for the development of algorithms,data visualization, data analysis and numerical the international has been recognized as a convenient, accurate and reliable scientific computing standard R & D is recognized as an effective research and development of the first ,matlab is already penetrated into all walks of life in our lives.The detection of heart rate also used a powerful matlab in this matlab contains a large number of functions,we can use these functions to deal with the ECG signal display, filter and RQS wave design is applied to the GUI,this can be very convenient and intuitive display we need the waveform and more efficient to carry out a series of operation of the display of ECG data can be used in textread matlab the filter is to use a large number of filter functions such as buttord function, Blackman function and butter function and so this complete set, the ECG signal filtering using a band-pass filter and Hamming window filter, which can effectively reduce the noise dynamic threshold method is used to detect the RQS method in practical application success rate is very high, and the algorithm is clear and heart rate detection, after using the dynamic threshold method to find the R wave, you can use the program to calculate the heart rate.Keyword：matlab,heart rate detection ,RQS wave detection ,filterSignature of Supervisor:目录1 前言课题的背景及意义 (3)国内外研究概况及发展趋势 (3)研究的内容及实验方案 (4)2 心电信号及其特征心电信号的产生 (8)心电信号的特点 (9)心电信号频域特点 (9)心电信号时域特点 (10)3 心电信号的预处理心电信号预处理的意义 (11)滤波方案的设计与分析 (13)低通配合窗函数滤波 (14)带通配合窗函数滤波 (14)最终方案的选择 (16)4 心电信号RQS波的复检RQS波的检测方案与分析 (19)方案选择与处理 (21)5 心电信号的心率检测心率计算 (23)6 系统软件设计GUI结构设计 (24)模块实现 (26)7总结 (27)参考文献 (28)致谢 (29)附录 (30)第一章前言当前，我国的心脑血管疾病仍呈逐年上升趋势。

利用MATLAB进行心电图信号处理与分析心电图（Electrocardiogram，简称ECG）是一种记录心脏电活动的重要手段，通过对心电图信号的处理与分析可以帮助医生判断患者的心脏健康状况。

MATLAB作为一种功能强大的科学计算软件，被广泛运用于心电图信号处理与分析领域。

本文将介绍如何利用MATLAB进行心电图信号处理与分析，包括信号预处理、特征提取、心率检测等内容。

1. 信号预处理在进行心电图信号处理之前，首先需要对原始信号进行预处理，以提高后续分析的准确性和可靠性。

常见的信号预处理方法包括滤波、去噪和基线漂移校正等。

1.1 滤波滤波是信号处理中常用的技术，可以去除信号中的噪声和干扰，保留有用的信息。

在心电图信号处理中，常用的滤波方法包括低通滤波、高通滤波和带通滤波等。

MATLAB提供了丰富的滤波函数和工具箱，可以方便地实现各种滤波操作。

1.2 去噪心电图信号往往受到各种干扰和噪声的影响，如肌肉运动、呼吸运动等。

去噪是信号预处理中至关重要的一步，可以有效提取出心电活动的真实信息。

MATLAB中有多种去噪算法可供选择，如小波去噪、均值滤波等。

1.3 基线漂移校正基线漂移是指心电图信号中由于各种原因引起的直流成分变化，会影响后续特征提取和分析的准确性。

在预处理阶段需要对基线漂移进行校正，以保证后续分析结果的可靠性。

MATLAB提供了多种基线漂移校正方法，如多项式拟合、小波变换等。

2. 特征提取特征提取是对经过预处理的心电图信号进行进一步分析和抽取有意义的特征信息。

常见的特征包括R峰位置、QRS波群宽度、ST段变化等，这些特征可以反映心脏活动的规律和异常情况。

2.1 R峰检测R峰是心电图中QRS波群中最高点对应的峰值，通常用于计算心率和分析心脏节律。

MATLAB提供了多种R峰检测算法，如基于阈值法、基于波形相似性比较法等。

通过R峰检测可以准确计算心率，并进一步分析心脏节律是否规律。

2.2 QRS波群特征提取除了R峰位置外，QRS波群中的形态和宽度也包含了丰富的信息。

Matlab中的心电图分析与生理信号处理技术心电图（ECG）是测量人体心脏活动的一种常用方法，在医学领域具有重要意义。

为了更好地理解和分析心电图数据，研究者们不断探索和开发新的心电图分析与生理信号处理技术。

本文将介绍Matlab中的心电图处理工具和方法，以及它们在心脏疾病诊断和监测中的应用。

心电图是通过记录心脏电活动而得到的，它的分析可以帮助医生诊断心脏病变，判断心脏健康状况。

Matlab作为一种功能强大的计算环境和编程语言，被广泛应用于心电图数据的处理和分析。

在Matlab中，有许多用于心电图处理的工具箱和函数，如BioSig、EEGLAB和WFDB等。

这些工具可用于读取心电图数据、预处理、特征提取和信号处理等操作。

首先，读取心电图数据是进行心电图分析的第一步。

在Matlab中，可以使用wfdb库函数读取和解析MIT-BIH心电图数据库中的数据。

这个数据库是心电图研究中广泛使用的一个标准数据集，包含多种心脏病变的记录。

通过使用wfdb库函数，可以方便地获取这些数据并进行后续处理。

在读取数据之后，预处理是一个重要的步骤。

通常，心电图数据中会包含各种噪音和干扰，如基线漂移、肌电干扰和电源干扰等。

为了提高数据质量，需要对这些噪音进行滤波和去除。

在Matlab中，可以使用滤波器函数对心电图信号进行滤波处理。

常用的滤波方法包括低通滤波、高通滤波和带通滤波等。

滤波操作可以提高信号质量，并减少噪音对后续分析的影响。

除了滤波，特征提取也是心电图分析的关键环节。

心电图信号中包含了许多与心脏活动相关的特征信息，如QRS波群、P波和T波等。

这些特征可以用来分析心脏节律和诊断心脏疾病。

在Matlab中，可以使用各种函数和算法来提取这些特征。

例如，利用Matlab中的内置函数，可以计算QRS波群的峰值、峰宽和波形面积等。

此外，还可以使用自定义的算法来提取其他特征，如RR间期、ST段抬高和QT间期等。

在特征提取之后，需要进行进一步的信号处理和分析。

基于MATLAB的心电信号分析摘要：本课题设计了一个简单的心电信号分析系统。

直接采用Matlab语言编程的静态仿真方式、采用Simulink进行动态建模和仿真的方式，对输入的原始心电信号，进行线性插值处理，并通过matlab语言编程设计对其进行时域和频域的波形频谱分析，根据具体设计要求完成系统的程序编写、调试及功能测试。

得出一定的结论。

关键字：matlab、心电信号提取、线性插值、滤波、simulink仿真。

一、课题目的及意义心电信号是人类最早研究并应用于医学临床的生物信号之一，它比其它生物电信号更易于检测，并且具有较直观的规律性，因而心电图分析技术促进了医学的发展。

然而，心电图自动诊断还未广泛应用于临床，从国内外的心电图机检测分析来看，自动分析精度还达不到可以替代医生的水平，仅可以为临床医生提供辅助信息。

其主要原因是心电波形的识别不准，并且心电图诊断标准不统一。

因此，探索新的方法以提高波形识别的准确率，寻找适合计算机实现又具诊断价值的诊断标准，是改进心电图自动诊断效果，扩大其应用范围的根本途径。

如何把心电信号的特征更加精确的提取出来进行自动分析，判断出其异常的类型成了亟待解决的焦点问题。

本课题通过matlab语言编程，对原始心电信号进行一定的分析处理。

二、课题任务及要求1、必做部分（1）利用Matlab对MIT-BIH数据库提供的数字心电信号进行读取，并还原实际波形。

（2）对原始心电信号做线性插值（3）对处理前后的心电信号分别做频谱分析利用Matlab软件对处理前后的心电信号编程显示其频谱，分析比较滤波前后的频谱，得出结论。

（4）Simulink仿真根据前面的设计，进行基于Simulink的动态仿真设计。

实现心电信号的分析和处理。

2、选作部分（1）只截取大约2.5s，三个周期左右，大约800个采样数据进行分析。

（2）60Hz工频陷波器设计三、设计技术指标四、设计方案论证1、必做部分2、选作部分五、设计内容及结果分析1、基于matlab编写的程序如下：%读取心电信号并转化成数组形式function [t,Xn]=duquexinhao1(w)fid=fopen(w);C=textscan(fid,'%8c %f %*f','headerlines',2);%去除前两行fclose(fid);a=C{2};b=C{1};k=length(b);for i=1:kc(i)=strread(b(i,:),'%*s %f','delimiter',':');endc=c';d=[c,a];t=d(:,1); %时间Xn=d(:,2); %幅度%线性插值function [t3,Xn3]=xianxingchazhi(t,Xn)m=max(t);t3=0:0.001:m;t3=t3';Xn3=interp1(t,Xn,t3);%保存插值前的信号function baocun1(t,Xn)fid = fopen('t.txt','wt');fprintf(fid,'%g\n',t);fclose(fid);fid = fopen('Xn.txt','wt');fprintf(fid,'%g\n',Xn);fclose(fid);%保存插值后的信号function baocun2(t1,Xn1)fid = fopen('t1.txt','wt');fprintf(fid,'%g\n',t1);fclose(fid);fid = fopen('Xn1.txt','wt'); fprintf(fid,'%g\n',Xn1);fclose(fid);%画初始信号和即插值后信号频谱function keshehuatu(t,Xn,t1,Xn1) f=1000;T=1/f;m=1:length(Xn);k1=length(Xn1);m1=1:k1;q=f*m/length(Xn);q1=f*m1/k1;subplot(2,2,1)plot(t,Xn)title('初始信号时域波形') subplot(2,2,2)Y=fft(Xn);plot(q,abs(Y))title('初始信号频谱') subplot(2,2,3)axis([0,1000,0,1000]) plot(t1,Xn1)title('插值信号时域波形') Y1=fft(Xn1);subplot(2,2,4)axis([0,1000,0,5000]) plot(q1,abs(Y1))title('插值信号频谱')%低通滤波器function [H,f]=kesheditonglvboqi(wp,ws,Rp,As,Xn1) T=0.001;f=1/T;[N,Wc]=buttord(wp,ws,Rp,As,'s');[b,a]=butter(N,Wc,'s');f=(0:length(Xn1)-1)*f/length(Xn1);w=f*2*pi;H=freqs(b,a,w);%高通滤波器function [H,f]=keshegaotonglvboqi(wp,ws,Rp,As,Xn1) T=0.001;fs=1/T;[N,Wc]=buttord(wp,ws,Rp,As,'s');[b,a]=butter(N,Wc,'high','s');f=(0:length(Xn1)-1)*fs/length(Xn1);w=f*2*pi;H=freqs(b,a,w);%带阻滤波器function [H,f]=keshedaizulvboqi(wp,ws,p,s,Xn1)T=0.001;f=1/T;[N,Wc]=buttord(wp,ws,p,s,'s');[b,a]=butter(N,Wc,'stop','s');f=(0:length(Xn1)-1)*f/length(Xn1);w=f*2*pi;H=freqs(b,a,w);主函数如下（1）、将信号通过低通、高通、带阻滤波器程序[t,Xn]=duquexinhao1('117.txt');baocun1(t,Xn) %保存读取信号[t1,Xn1]=xianxingchazhi(t,Xn);baocun2(t1,Xn1)%保存插值后信号xy=[t1,Xn1]; %仿真输入二维数组figure(1)keshehuatu(t,Xn,t1,Xn1) %画原始信号和插值后信号波形和频谱wp=90*2*pi; %低通滤波器滤波ws=99*2*pi;p=1;s=35;[H1,f]=kesheditonglvboqi(wp,ws,p,s,Xn1);wp=4*2*pi; %高通滤波器滤波ws=0.25*2*pi;p=1;s=35;[H2,f]=keshegaotonglvboqi(wp,ws,p,s,Xn1);wp=[58,62]*2*pi; %带阻滤波器ws=[59.9,60.1]*2*pi;[H3,f]=keshedaizulvboqi(wp,ws,p,s,Xn1);H=abs(H1).*abs(H2).*abs(H3); %低通和高通和带阻组合的滤波器Y=H'.*abs(fft(Xn1)); %经过滤波后心电信号频谱y=ifft(Y); %滤波后心电信号时域波形figure(2)subplot(2,2,1)plot(f,abs(H1))axis([0,150,0,1.5])title('低通滤波器')subplot(2,2,2)plot(f,abs(H2))axis([0,50,0,1.5])title('高通滤波器')subplot(2,2,3)plot(f,abs(H3))axis([0,150,0,1.5])title('带阻滤波器')subplot(2,2,4)plot(f,abs(H))axis([0,100,0,1.5])title('组合后滤波器')figure(3)plot(f,abs(Y))axis([0,100,0,80])title('滤波后心电信号频谱') figure(4)subplot(2,1,1)plot(t1,Xn1)title('滤波前信号') subplot(2,1,2)plot(t1,y)title('滤波后信号')所出图形如下结果分析：（2）、直接通过带通滤波器程序[t,Xn]=duquexinhao1('117.txt');baocun1(t,Xn) %保存读取信号[t1,Xn1]=xianxingchazhi(t,Xn);baocun2(t1,Xn1)%保存插值后信号figure(1)keshehuatu(t,Xn,t1,Xn1) %画原始信号和插值后信号波形和频谱wp=[2,80]*2*pi;ws=[0.25,99]*2*pi;p=1;s=35;[H1,f]=kesheditonglvboqi(wp,ws,p,s,Xn1);H=abs(H1) ; %带通Y=H'.*abs(fft(Xn1));%经过滤波后心电信号频谱y=ifft(Y); %滤波后心电信号时域波形figure(2)subplot(1,2,1)plot(f,abs(H1))axis([0,200,0,1.5])title('带通滤波器')subplot(1,2,2)plot(f,abs(Y))axis([0,100,0,80])title('滤波后心电信号频谱') figure(3)subplot(2,2,1)plot(t1,Xn1)title('滤波前信号')subplot(2,2,2)plot(t1,y)title('滤波后信号')subplot(2,2,3)plot(t1,Xn1)axis([0,1.5,-1.5,1.5])title('滤波前截取一部分信号') subplot(2,2,4)plot(t1,y)axis([0,1.5,-1.5,1.5])title('滤波后截取一部分信号') 所出图形如下结果分析：（3）、将信号通过低通、高通组合成的带通滤波器程序[t,Xn]=duquexinhao1('117.txt');baocun1(t,Xn) %保存读取信号[t1,Xn1]=xianxingchazhi(t,Xn);baocun2(t1,Xn1)%保存插值后信号figure(1)keshehuatu(t,Xn,t1,Xn1) %画原始信号和插值后信号波形和频谱xy=[t1,Xn1];wp=0.52*2*pi; %低通滤波器滤波ws=0.62*2*pi;p=1;s=35;[H1,f]=kesheditonglvboqi(wp,ws,p,s,Xn1);wp=0.10*2*pi; %高通滤波器滤波ws=0.25*2*pi;p=1;s=35;[H2,f]=keshegaotonglvboqi(wp,ws,p,s,Xn1);H=abs(H1).*abs(H2); %低通和高通组合的带通Y=H'.*abs(fft(Xn1)); %经过滤波后心电信号频谱y=ifft(Y); %滤波后心电信号时域波形figure(2)subplot(2,2,1)plot(f,abs(H1))axis([0,1,0,1.5])title('低通滤波器')subplot(2,2,2)plot(f,abs(H2))axis([0,1,0,1.5])title('高通滤波器') subplot(2,2,3)plot(f,abs(H))axis([0,1,0,1.5])title('组合带通滤波器') subplot(2,2,4)plot(f,abs(Y))axis([0,1,0,260])title('滤波后心电信号频谱') figure(3)subplot(2,1,1)plot(t1,Xn1)title('滤波前信号') subplot(2,1,2)plot(t1,y)title('滤波后信号')所出图形如下结果分析：三种方案比较分析：（4）系统零极点分析（在此只以高通滤波器为例）%求高通滤波器的阶数及分子分母系数wp=0.1*pi;ws=0.25*pi;Rp=1;As=35;T=1;%数字指标OmegaP=(2/T)*tan(wp/2);%通带模拟频率OmegaS=(2/T)*tan(ws/2);%阻带模拟频率[cs,ds]=afd_butt(OmegaP,OmegaS,Rp,As);%归一化巴特沃斯滤波器原型系统函数N=ceil((log10((10^(Rp/10)-1)/(10^(As/10)-1)))/(2*log10(wp/ws)))OmegaC=wp/((10^(Rp/10)-1)^(1/(2*N))); %求对应于N的3db截止频率；[b,a]=u_buttap(N,OmegaC);%去归一化巴特沃斯滤波器原型系统函数[db,mag,pha,w]=freqz_m(b,a);subplot(2,1,1);plot(w/pi,mag);title('digital filter Magnitude Response'); axis([0,1,0,0.01])subplot(2,1,2);plot(w/pi,db);title('digital filter Magnitude in DB'); axis([0,1,-30,5]);%结果：N = 5% Butterworth Filter Order= 5%OmegaC = 0.3626%b = 0.0063%a = 1.0000 1.1734 0.6884 0.2496 0.0559 0.0063%N=6（5）求上述高通滤波器的系统函数及其频谱b=0.0063;a=[ 1.0000 1.1734 0.6884 0.2496 0.0559 0.0063]; h=impz(b,a); %系统的单位取样响应figure(1);plot(h) %画出单位取样响应title('h(n)')figure(2)fs=1000;[H,f]=freqz(b,a,256,fs); %求出系统的频率响应mag=abs(H); %幅度响应ph=angle(H); %相位响应ph=ph*180/pi;subplot(2,1,1),plot(f,mag);grid %画出幅度响应xlabel('frequency(Hz)');ylabel('magnitude');title('|H(jw)|');subplot(2,1,2);plot(f,ph);grid %画出相位响应xlabel('frequency(Hz)');ylabel('phase');title('相位');figure(3)zr=roots(b) %求出系统的零点pk=roots(a) %求出系统的极点zplane(b,a); %zplane函数画出零极点图%结果：zr = Empty matrix: 0-by-1 %pk = -0.1120 + 0.3438i % -0.1120 - 0.3438i %-0.3674%-0.2910 + 0.2156i %-0.2910 - 0.2156i图形如下系统函数及级联图：结果分析：（7）Simulink仿真：（在此只取第一种方案）图形如下：选作部分：1、只截取大约2.5s，三个周期左右，大约800个采样数据进行分析程序如下：function [t,Xn]=duqu2(w)fid=fopen(w);C=textscan(fid,'%8c %f %*f','headerlines',2);a=C{2};b=C{1};k=length(b);for i=1:kc(i)=strread(b(i,:),'%*s %f','delimiter',':'); endc=c';d=[c,a];%截取2.5s的心电信号for i=1:kif c(i)<=2.5e(i,:)=d(i,:);else break;endendt=e(:,1); %时间Xn=e(:,2); %幅度调用程序：结果分析：2、60Hz工频陷波器设计：程序如下：%60Hz工频陷波器设计wp=[58,62]*2*pi;ws=[59.9,60.1]*2*pi;[H3,f]=keshedaizulvboqi(wp,ws,p,s,Xn1); plot(f,abs(H3))axis([0,150,0,1.5])title('60Hz工频陷波器设计')图形如下：分析：课题总结附录一、参考文献[1] 北京迪阳正泰科技发展公司.综合通信实验系统——信号与系统指导书（第二版）. 2006,6[2] 丁玉美.数字信号处理（第二版）.西安电子科技大学出版社，2001[3] 吴大正. 信号与线性系统分析（第四版）. 高等教育出版社，2005,8[4] 谢嘉奎. 电子线路--线性部分(第四版). 高等教育出版社，2003,2[5] 陈后金. 信号分析与处理实验. 高等教育出版社，2006，8二、附录——设计原理1.心电信号的读取txt格式的数据文件内容及格式如图1-1所示（以100.txt为例）。

matlab中ecg用法-回复Matlab中的ECG用法Matlab是一种功能强大的数学计算和数据可视化软件，广泛应用于各个领域，包括生物医学工程。

在生物医学领域中，心电图（ECG）是一种重要的检测和诊断工具。

本文将介绍Matlab中的一些ECG用法，并逐步回答与之相关的问题。

一、什么是心电图（ECG）？心电图是反映人体心肌电活动的一种生理学信号图形记录，通常通过电极贴在人体胸部获取。

ECG记录了心脏在一定时间内的一系列电信号，可以用来检测和诊断心脏疾病。

二、如何在Matlab中读取和显示ECG数据？在Matlab中，可以使用`load`函数或`csvread`函数加载以文本格式存储的ECG数据。

读取ECG数据后，可以使用`plot`函数将ECG信号绘制成图形进行显示。

以下是一个示例代码：matlabdata = load('ecg_data.txt');time = 1:length(data); 创建时间轴figure;plot(time, data);xlabel('时间(ms)');ylabel('电压(mV)');title('ECG信号');上述代码读取名为`ecg_data.txt`的文本文件，并将其绘制成ECG信号曲线。

`xlabel`和`ylabel`函数用于设置坐标轴的标签，`title`用于设置图形的标题。

三、如何进行ECG数据的滤波处理？ECG信号中常常存在各种噪声，包括基线漂移和高频干扰等。

为了提取出ECG信号的有效信息，需要对数据进行滤波处理。

Matlab中提供了多种滤波函数，如`medfilt1`、`filtfilt`和`butter`等。

以下是一个使用巴特沃斯滤波器对ECG数据进行滤波的示例代码：matlabfs = 1000; 采样率（Hz）fc = 50; 截止频率（Hz）[b, a] = butter(2, fc/(fs/2), 'high'); 创建二阶高通巴特沃斯滤波器系数filtered_data = filtfilt(b, a, data); 使用滤波器对数据进行滤波plot(time, filtered_data);xlabel('时间(ms)');ylabel('电压(mV)');title('滤波后的ECG信号');上述代码创建了一个二阶高通巴特沃斯滤波器，截止频率为50Hz，并使用`filtfilt`函数将ECG数据进行滤波处理。

基于MATLAB的心电信号的分析与处理设计心电信号是一种重要的生物信号，可以通过分析和处理心电信号来诊断心脏病和其他心血管疾病。

在本文中，我将介绍基于MATLAB的心电信号分析与处理的设计方案。

首先，我们需要明确任务的目标和需求。

心电信号的分析与处理主要包括以下几个方面：心率分析、心律失常检测、心电特征提取和心电图绘制。

下面将详细介绍每一个方面的设计方案。

1. 心率分析：心率是心电信号中最基本的参数之一，可以通过计算心电信号的RR间期来得到。

RR间期是相邻两个R波之间的时间间隔，R波是心电信号中最明显的波峰。

我们可以使用MATLAB中的信号处理工具箱来计算RR间期。

首先，我们需要对心电信号进行预处理，包括滤波和去除噪声。

常用的滤波方法有低通滤波和高通滤波。

低通滤波可以去除高频噪声，高通滤波可以去除低频噪声。

MATLAB中的fir1函数可以用于设计滤波器。

然后，我们可以使用MATLAB中的findpeaks函数来检测R波的位置。

findpeaks函数可以找到信号中的峰值，并返回峰值的位置和幅值。

通过计算相邻两个R波的时间间隔，就可以得到心率。

2. 心律失常检测：心律失常是心脏节律异常的一种表现，可以通过心电信号的特征来检测。

常见的心律失常包括心房颤动、心室颤动等。

我们可以使用MATLAB中的自动检测算法来检测心律失常。

首先，我们需要对心电信号进行预处理，包括滤波和去除噪声，同心率分析中的方法相同。

然后，我们可以使用MATLAB中的心律失常检测工具箱来进行心律失常检测。

心律失常检测工具箱提供了多种自动检测算法，包括基于模板匹配的方法、基于时间域特征的方法和基于频域特征的方法。

根据具体的需求和数据特点，选择合适的算法进行心律失常检测。

3. 心电特征提取：心电信号中包含丰富的信息，可以通过提取心电特征来辅助心脏疾病的诊断。

常见的心电特征包括QRS波群宽度、ST段变化和T波形态等。

我们可以使用MATLAB中的特征提取工具箱来提取心电特征。
