办公区高清视频监控设计方案清晨的阳光透过窗帘，洒在键盘上，我的指尖在键盘上跳跃，那些关于高清视频监控设计的思路如同潮水般涌来，我试着用最自然的方式，将这些想法串联起来。
一、项目背景我们要明确项目的背景。
随着科技的发展，高清视频监控系统已经成为办公区安全防范的重要手段。
它不仅能够提高安全性，还能为管理提供数据支持。
我们的任务，就是在这样的背景下，为某个办公区设计一套高清视频监控方案。
二、需求分析1.监控范围：整个办公区，包括办公大楼、停车场、楼梯间、电梯间等。
2.监控重点：办公区出入口、楼梯口、电梯口、停车场等重要部位。
3.监控要求：图像清晰，实时传输，无延迟。
4.存储要求：至少保存30天内的监控数据。
5.系统稳定性：确保监控系统24小时不间断运行。
三、设计方案1.监控设备选型（1）高清摄像头：采用1080P高清摄像头，具备夜视功能，适应各种光线环境。
（2）硬盘录像机：采用4K硬盘录像机，支持多路视频输入，满足监控需求。
（3）存储设备：选用高性能硬盘，确保数据存储安全。
2.网络架构（1）有线网络：采用千兆以太网，保证监控数据的实时传输。
（2）无线网络：在部分无法布线的区域，采用无线传输技术，确保监控无死角。
3.监控中心（1）监控室：设立专门的监控室，配置高性能电脑和显示器，实现监控画面的实时显示。
（2）监控软件：选用功能强大的监控软件，实现视频浏览、回放、等功能。
4.存储方案（1）本地存储：在监控室内设置存储设备，存储近期监控数据。
（2）远程存储：通过互联网将监控数据传输至远程服务器，实现数据的长期保存。
四、施工方案1.布线：根据监控设备的布局，合理规划布线路径，尽量减少对办公区的影响。
2.设备安装：在预定位置安装摄像头、硬盘录像机等设备，确保设备运行稳定。
3.网络调试：对有线网络和无线网络进行调试，确保网络畅通。
4.监控中心搭建：完成监控室内的设备安装和软件部署，确保监控系统的正常运行。
五、后期维护1.定期检查：定期检查监控设备，确保设备运行正常。
F7网络高清像机监控方案广达F7网络高清像机监控方案目录第一章工程概述2第二章需求分析32.1监控地点32.2监控点初步规划32.3录像和存储32.4设计依据32.5设计原则4第三章系统解决方案43.1总体架构设计43.2系统架构图4第四章系统前端设计64.1前端子系统说明64.2前端设备简单介绍64.3前端子系统功能6第五章网络传输层设计75.1网络线路设计75.2网络设备7第六章系统监控中心设计86.1监控控中心组成86.2监控中心功能9附录一系统设备清单10附录二系统设备参数11第一章工程概述广达F7厂方案构建一套网络高清视频监控系统，覆盖其生产线、通道及主要出入口。
本方案将基于迪维欧高品质网络视频产品，创新的“积木式〞架构，构成一套完整、先进的全数字化网络视频监控系统。
迪维欧网络视频监控系统基于网络平台进展传输，可以到达即插即用的效果，系统扩展简易〔参加一块块“积木〞即可〕，安装方便，用户可以随时随地通过网络进入系统，随时得到所需的音视频及其他监控报警信息。
迪维欧网络视频监控系统具有诸多优势，主要包括：⏹系统架构先进采用“积木式〞架构〔图像源层，传输层，数据存储层，控制操作层，管理层〕，层次清晰，支持分布式多级多层次系统管理。
⏹功能模块化功能模块化，每个模块即为一块块“积木〞，功能专一，进一步提高数据处理效率，并能提高整个系统的稳定性和容量。
⏹架构灵活“积木〞可任意组合，不同的组合可满足网络视频监控的多变性。
⏹布控区域广网络视频信号采集终端直接连入网络，没有线缆长度和信号衰减的限制，同时网络是没有距离概念的，彻底抛弃了地域的概念，扩展布控区域。
⏹扩展性强单系统最大可管理512个网络IP设备。
系统扩展只需增加相应的“积木〞即可，扩展方便、简单。
⏹可组成高度复杂的监控网络从前端编码设备到后端效劳器及平台均为迪维欧自主研发，在复杂网络下，可提供更佳的解决方案，系统更稳定。
在组网方式上，由于视频信号采集终端输出已完成模拟到数字的转换并压缩，采用统一的协议在网络上传输，支持跨网关、跨路由器的远程视频传输。
网络高清视频监控系统标准化解决方案某某海康威视系统技术某某2014年11月目录目录II第1章总体概述81.1设计背景81.2现状分析81.3需求说明91.4设计原如此91.5设计依据10第2章系统总体设计112.1设计目标112.2设计思路122.3总体结构设计122.3.1 系统逻辑结构122.3.2 系统物理结构13 2.4用户价值表现14第3章前端系统设计16 3.1概述163.2前端系统结构设计16 3.3IPC结构特点173.3.1 散热设计173.3.2 防水设计173.3.3 除雾设计183.3.4 防虚焦设计183.3.5 防刮擦设计18 3.4IPC功能亮点193.4.1 超低照度193.4.2 强光抑制193.4.3 高清透雾203.4.4 红外增强203.4.5 3D数字降噪213.4.6 新一代宽动态223.4.7 SMART IPC特色功能23 3.5前端配套设施293.6适用场景描述323.6.1 路面固定点监控323.6.2 出入口监控333.6.3 室内监控343.6.4 制高点监控353.6.5 大场景监控36第4章监控传输网络设计43 4.1概述434.2设计要求434.3传输网络设计444.3.1 网络结构设计444.3.2 网络IP地址规划464.3.3 VLAN规划474.3.4 路由总体规划484.3.5 网络传输带宽要求49 4.4网络可靠性设计494.5网络安全性设计504.6网络管理规划504.7设备选型说明51第5章监控中心系统设计53 5.1概述535.2系统结构设计535.3存储子系统535.3.1 NVR存储设计545.3.2 存储结构设计545.3.3 NVR存储功能565.3.4 NVR存储亮点595.3.5 设备选型说明615.4解码拼控子系统725.4.1 视频综合平台设计725.4.2 视频综合平台主要功能735.4.3 主要功能效果展示755.4.4 视频综合平台亮点795.4.5 设备选型说明825.5大屏显示子系统835.5.1 大屏显示子系统结构835.5.2 LCD大屏855.5.3 DLP大屏90设备选型说明95主要设备选型97监控中心与机房配套设施97第6章应用管理系统设计100 6.1概述100软件架构设计100软件模块组成1026.3.1 中心管理模块102应用模块103客户端模块104视频质量诊断模块105视频图像拼接模块106平台功能设计106根底管理功能106根底应用功能109高级业务应用113平台部署环境118硬件环境118软件环境119第7章视频系统利旧设计120概述120系统利旧整体设计120模拟监控系统接入设计120网络监控系统接入设计121第8章方案优势分析124全高清124全网络124高集成化125高智能化125高可靠性126高扩展性128高易用性129第9章应用举例130需求描述1309.2系统设计130前端局部设计130监控中心设计131传输网络设计136应用管理软件设计138配置清单139第1章总体概述1.1设计背景从模拟到网络、从标清到高清，随着安防监控技术的不断开展，用户对监控系统的要求越来越高。
水利项目视频监控系统前端系统设计方案一、系统概述水利项目视频监控系统的前端系统是指安装在视频监控终端设备上的软件系统，用于实时监控、录像、回放等操作，并与后台管理系统进行数据交互和远程控制。
本文将从系统架构、功能设计、界面设计和数据交互等方面进行详细设计。
二、系统架构前端系统主要由网页前端、视频播放器、数据交互模块、远程控制模块和通信模块等组成。
网页前端负责系统的用户界面展示，视频播放器负责实时播放和回放功能，数据交互模块实现前后台数据交互，远程控制模块实现对监控设备的远程控制，通信模块实现与后台管理系统的通信。
三、功能设计1.实时监控：用户可以通过前端系统实时查看水利项目的监控画面，并支持多画面分割、放大、缩小等操作。
2.录像功能：用户可以对特定摄像头进行录像，并设定录像的时间段、分辨率和存储位置。
3.回放功能：用户可以对已录制的视频进行回放操作，并支持快进、暂停和慢放等功能。
4.警报管理：用户可以设置特定的监控区域进行警报触发，当有异常情况发生时，系统会自动触发警报，并通知相关人员。
5.远程控制：用户可以通过前端系统对监控设备进行远程控制，包括云台控制、变焦、对焦和光圈控制等。
6.数据统计与分析：系统可以对监控数据进行统计和分析，提供各种图表展示和报表导出功能。
四、界面设计前端系统的用户界面应简洁、直观、易操作。
主要包括登录界面、监控显示界面、录像回放界面、设备管理界面和警报管理界面等。
1.登录界面：用户通过输入用户名和密码进行登录，密码需要加密存储。
2.监控显示界面：展示水利项目的监控画面，支持多画面分割和实时操作。
可以通过点击摄像头选择要查看的画面，并支持放大、缩小、拖动等操作。
3.录像回放界面：可以选择要回放的录像文件，并支持快进、暂停、慢放等速度控制。
4.设备管理界面：包括设备列表、设备添加、设备删除等功能，用户可以对设备进行管理和维护。
5.警报管理界面：展示警报信息，包括触发时间、触发设备、触发区域等，并支持查看详细信息和处理警报的操作。
网络高清视频监控系统标准化解决方案杭州海康威视系统技术有限公司2013年11月目录目录........................................................................................................ I I 第1章总体概述 .. (7)1.1设计背景 (7)1.2现状分析 (7)1.3需求说明 (8)1.4设计原则 (8)1.5设计依据 (9)第2章系统总体设计 (10)2.1设计目标 (10)2.2设计思路 (11)2.3总体结构设计 (11)2.3.1系统逻辑结构 (11)2.3.2系统物理结构 (12)2.4用户价值体现 (13)第3章前端系统设计 (15)3.1概述 (15)3.2前端系统结构设计 (15)3.3IPC结构特点 (16)3.3.1散热设计 (16)3.3.2防水设计 (16)3.3.3除雾设计 (16)3.3.4防虚焦设计 (17)3.3.5防刮擦设计 (17)3.4IPC功能亮点 (18)3.4.1超低照度 (18)3.4.2强光抑制 (18)3.4.3高清透雾 (18)3.4.4红外增强 (19)3.4.5 3D数字降噪 (20)3.4.6新一代宽动态 (21)3.4.7 SMART IPC特色功能 (21)3.5前端配套设施 (27)3.6适用场景描述 (29)3.6.1路面固定点监控 (29)3.6.2出入口监控 (30)3.6.3室内监控 (31)3.6.4制高点监控 (32)3.6.5大场景监控 (33)第4章监控传输网络设计 (39)4.1概述 (39)4.2设计要求 (39)4.3传输网络设计 (40)4.3.1网络结构设计 (40)4.3.2网络IP地址规划 (42)4.3.3 VLAN规划 (43)4.3.4路由总体规划 (44)4.3.5网络传输带宽要求 (44)4.4网络可靠性设计 (44)4.5网络安全性设计 (45)4.6网络管理规划 (46)4.7设备选型说明 (46)第5章监控中心系统设计 (48)5.1概述 (48)5.2系统结构设计 (48)5.3.1 NVR存储设计 (49)5.3.2存储结构设计 (49)5.3.3 NVR存储功能 (50)5.3.4 NVR存储亮点 (53)5.3.5设备选型说明 (55)5.4解码拼控子系统 (64)5.4.1视频综合平台设计 (65)5.4.2视频综合平台主要功能 (66)5.4.3主要功能效果展示 (67)5.4.4视频综合平台亮点 (71)5.4.5设备选型说明 (74)5.5大屏显示子系统 (75)5.5.1大屏显示子系统结构 (75)5.5.2 LCD大屏 (76)5.5.3 DLP大屏 (82)5.5.4设备选型说明 (86)5.5.5主要设备选型 (87)5.5.6监控中心及机房配套设施 (87)第6章应用管理系统设计 (90)6.1概述 (90)6.2软件架构设计 (90)6.3软件模块组成 (92)6.3.1中心管理模块 (92)6.3.2应用模块 (93)6.3.3客户端模块 (94)6.3.4视频质量诊断模块 (95)6.3.5视频图像拼接模块 (95)6.4.1基础管理功能 (95)6.4.2基础应用功能 (98)6.4.3高级业务应用 (101)6.5平台部署环境 (106)6.5.1硬件环境 (106)6.5.2软件环境 (107)第7章视频系统利旧设计 (108)7.1概述 (108)7.2系统利旧整体设计 (108)7.3模拟监控系统接入设计 (108)7.4网络监控系统接入设计 (109)第8章方案优势分析 (112)8.1全高清 (112)8.2全网络 (112)8.3高集成化 (113)8.4高智能化 (113)8.5高可靠性 (114)8.6高扩展性 (115)8.7高易用性 (116)第9章应用举例 (118)9.1需求描述 (118)9.2系统设计 (118)9.2.1前端部分设计 (118)9.2.2监控中心设计 (119)9.2.3传输网络设计 (123)9.2.4应用管理软件设计 (125)9.3配置清单 (126)第1章总体概述1.1设计背景从模拟到网络、从标清到高清，随着安防监控技术的不断发展，用户对监控系统的要求越来越高。

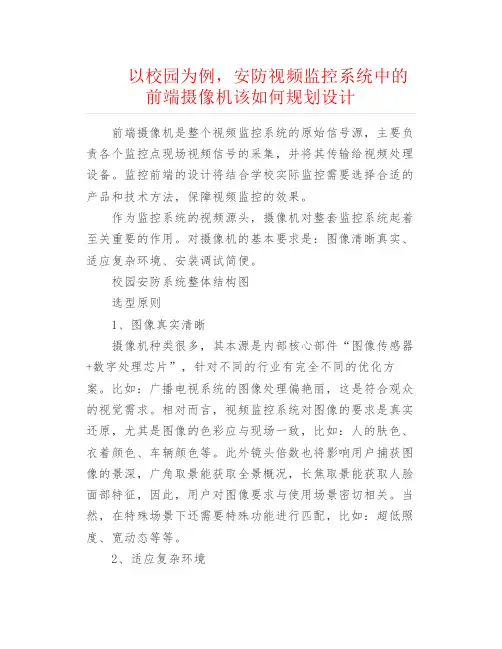

以校园为例，安防视频监控系统中的前端摄像机该如何规划设计前端摄像机是整个视频监控系统的原始信号源，主要负责各个监控点现场视频信号的采集，并将其传输给视频处理设备。
监控前端的设计将结合学校实际监控需要选择合适的产品和技术方法，保障视频监控的效果。
作为监控系统的视频源头，摄像机对整套监控系统起着至关重要的作用。
对摄像机的基本要求是：图像清晰真实、适应复杂环境、安装调试简便。
校园安防系统整体结构图选型原则1、图像真实清晰摄像机种类很多，其本源是内部核心部件“图像传感器+数字处理芯片”，针对不同的行业有完全不同的优化方案。
比如：广播电视系统的图像处理偏艳丽，这是符合观众的视觉需求。
相对而言，视频监控系统对图像的要求是真实还原，尤其是图像的色彩应与现场一致，比如：人的肤色、衣着颜色、车辆颜色等。
此外镜头倍数也将影响用户捕获图像的景深，广角取景能获取全景概况，长焦取景能获取人脸面部特征，因此，用户对图像要求与使用场景密切相关。
当然，在特殊场景下还需要特殊功能进行匹配，比如：超低照度、宽动态等等。
2、适应复杂环境与硬盘录像机、交换机所处环境不同，摄像机一般都置于风吹日晒的环境下，天气变化都会影响摄像机的工作。
耐高温、抗雷击、防水防尘等应达到相关指标，摄像机应该能在恶劣环境下正常工作。
有些环境下室外摄像机护罩内应该有加热、除湿等装置，防水防尘级别应该达到IP66，内部电路应该具备防浪涌保护设计，抗3000V雷击。
3、安装调试简便摄像机多安装于难以摘取的位置，因此使用过程中的再度调试是较麻烦的，增加维护成本。
摄像机应该提供OSD操作菜单供用户远程调试及参数修改。
此外，建议为摄像机由UPS集中供电以保证电源洁净，防止串扰。
监控点位设计视频监控系统主要由前端摄像机组成，根据现场不同的环境和应用选用不同的摄像机，在出入口选择红外摄像机及快速球机，在楼梯口和走廊设置红外枪式摄像机及宽动态红外摄像机，在周界可以选用红外摄像机和快速球机，在高校室外开阔区域选用室外球型摄像机等。

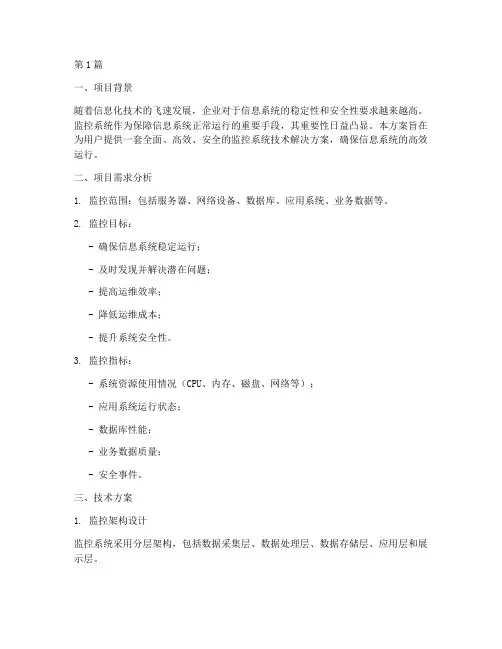

第1篇一、项目背景随着信息化技术的飞速发展，企业对于信息系统的稳定性和安全性要求越来越高。
监控系统作为保障信息系统正常运行的重要手段，其重要性日益凸显。
本方案旨在为用户提供一套全面、高效、安全的监控系统技术解决方案，确保信息系统的高效运行。
二、项目需求分析1. 监控范围：包括服务器、网络设备、数据库、应用系统、业务数据等。
2. 监控目标：- 确保信息系统稳定运行；- 及时发现并解决潜在问题；- 提高运维效率；- 降低运维成本；- 提升系统安全性。
3. 监控指标：- 系统资源使用情况（CPU、内存、磁盘、网络等）；- 应用系统运行状态；- 数据库性能；- 业务数据质量；- 安全事件。
三、技术方案1. 监控架构设计监控系统采用分层架构，包括数据采集层、数据处理层、数据存储层、应用层和展示层。
- 数据采集层：负责从各种监控对象中采集数据，包括服务器、网络设备、数据库、应用系统等。
- 数据处理层：对采集到的数据进行处理，包括数据清洗、数据转换、数据聚合等。
- 数据存储层：将处理后的数据存储在数据库中，以便后续查询和分析。
- 应用层：提供各种监控功能，如实时监控、历史数据分析、报表生成等。
- 展示层：通过图形化界面展示监控数据，方便用户查看和管理。
2. 监控技术选型- 数据采集：- 服务器：使用SNMP协议采集CPU、内存、磁盘、网络等数据；- 网络设备：使用SNMP协议采集路由器、交换机等设备数据；- 数据库：使用JDBC、ODBC等协议采集数据库性能数据；- 应用系统：使用API、SDK等方式采集应用系统运行状态数据；- 业务数据：使用日志文件、数据库等方式采集业务数据。
- 数据处理：- 使用ETL（Extract-Transform-Load）技术对采集到的数据进行清洗、转换和聚合；- 使用数据挖掘技术对数据进行分析和挖掘。
- 数据存储：- 使用关系型数据库（如MySQL、Oracle）存储监控数据；- 使用NoSQL数据库（如MongoDB、Cassandra）存储海量业务数据。
监控设计方案四篇监控设计方案(篇1)监控中心是一个重要的控制和监管中心，它的设计必须充分考虑许多因素，如安全性、灵活性和可靠性。
一个好的监控中心设计方案必须以确保所有这些因素达到最佳状态为目标。
这篇文章将探讨设计一个优秀的监控中心的关键因素。
1. 空间设计监控中心的空间设计需要考虑许多因素，如布局、通风、照明、声音控制等。
为了保证安全性和监控效率，监控室必须设计为封闭的空间，只有受过许可的人员才能进入。
通风和空气质量的问题必须得到妥善处理，以确保在长时间的监控任务中不会出现健康问题。
此外，照明是一个关键问题。
为了保证监测工作人员的舒适度和视力，监控室需要提供充足、均匀、柔和的照明。
要注意避免过度明亮或过度暗淡的照明，以及避免反射和眩光，并采用能降低脑疲劳和眼睛疲劳的照明设备。
声音控制也是很重要的。
监控室必须配备以抑制外部噪音为主要目的的声音隔离系统，以确保监控室的环境尽可能保持安静。
此外，必须考虑噪音的来源，如监控室外的人流、机器噪音、交通、空调设备等，以便采取相应的措施降低噪音。
2. 功能设计一个有效的监控中心必须具备一些必要的功能，包括显示器、控制面板、摄像头、服务器等。
在选择这些设备时，必须考虑属性和性能等因素。
例如，显示器必须具有适当的分辨率和亮度，以提供清晰的和易于阅读的图像。
控制面板必须易于操作和定位，以确保在紧急情况下能够快速响应。
摄像头必须具有合适的视野、分辨率、灵敏度等特点，以捕捉重要细节信息。
服务器必须具备强大的计算能力和高可靠性等特点，以确保数据的及时处理和备份。
3. 技术支持监控中心必须受到设计和技术支持，这将决定监控室能否完全实现其预期的目标。
设计与技术支持可以采用内部或外部资源，包括设备供应商、专业咨询公司和工程公司。
其目标是确保监控中心设计方案能够提供高效、可靠和满足用户需求的监控和控制能力。
总之，一个优秀的监控中心设计方案必须充分考虑空间、功能和技术支持等因素。
只有合理统筹这些因素，才能设计出安全、高效、可靠的监控中心，并实现预期的监控效果。
监控设计方案模板监控设计方案模板一、项目概述：介绍所要设计的监控系统的背景和目标，明确该监控系统的用途和功能。
二、总体设计：1. 设备选择：根据监控系统的需求和目标，选择合适的监控设备，如摄像头、监控主机、监控软件等。
2. 网络架构：设计监控系统的网络结构，包括网络拓扑、IP分配、网段划分等。
3. 存储方案：设计监控系统的数据存储方案，包括硬盘容量、存储周期、备份策略等。
4. 视频分析：针对需要进行视频分析的功能，设计相应的算法和规则，提高监控系统的智能性和安全性。
三、具体设计：1. 摄像头布置：根据监控区域的特点和要求，设计摄像头的布置方案，确定每个摄像头的位置和拍摄角度。
2. 设备安装：根据摄像头的布置方案，设计摄像头的安装方式，确保摄像头的稳定性和可视范围。
3. 系统配置：针对监控主机和监控软件，进行系统配置，包括视频参数、通道设置、录像计划等。
4. 网络配置：配置监控系统的网络参数，包括IP地址、网关、子网掩码等。
5. 存储设置：针对监控系统的存储方案，进行硬盘分区、存储路径、容量分配等设置。
6. 视频分析配置：针对视频分析功能，进行相关配置，包括目标识别算法、警报规则、事件处理等。
四、测试和验收：1. 功能测试：对监控系统的各项功能进行测试，确保系统的稳定性和正常运行。
2. 性能测试：对监控系统的性能进行测试，包括视频清晰度、响应速度、数据传输等方面。
3. 安全性测试：对监控系统的安全性进行测试，检测系统是否存在漏洞和安全隐患。
4. 验收标准：制定监控系统的验收标准，明确验收要求和验收指标。
五、维护和升级：1. 维护计划：制定监控系统的维护计划，包括定期巡检、故障处理、数据清理等。
2. 定期升级：根据监控系统的需求和技术发展，制定定期升级计划，提升系统的功能和性能。
3. 技术支持：确保监控系统的正常运行，提供技术支持和维修服务。
六、风险和预防措施：明确监控系统的风险和可能出现的问题，并提出相应的预防措施和应急预案。
1.1前端设计概述本次新建视频监控系统采用全网络高清架构，基于现今高速的网络通讯技术，将前端的视频监控信号传送到后端，进行存储、显示。
在整套系统建设中均为网络化的设备接入，为方便前端摄像机的集中式接入，采用了二层网络架构，前端网络摄像机通过接入层网络交换机接入监控专网。
由于网络具有灵活的扩展性，因此该套系统建成后可以根据日后监管情况，方便、高效的扩充部署，安装、维护方便。
根据国家、行业及各地方标准对前端摄像机设置的描述，为满足项目中不同环境的使用需求，获取更优质的监控画面，海康威视研发团队根据摄像机的使用环境将多种图像处理技术嵌入到摄像机中，分别为：红外技术、低照度技术、宽动态技术及强光抑制技术，并已将其应用在特定的产品当中。
项目实施过程中，我们可以结合实际的应用场景选用相应技术的摄像机：在夜晚或较封闭的场所，由于光线几乎为零，如夜晚的星空环境，建议采用红外摄像机，通过摄像机本身发射的红外光进行补光，达到监控的目的；在光线较为微弱，还有一丝光线，如地下车库，一般采用低照度摄像机，利用它的高度感光特性，捕捉低照度环境的图像；在明暗反差较大的环境，为了避免摄像机图像出现过曝或过暗的情况，通常采用宽动态摄像机，减少环境光对监控图像效果的影响；在机动车的出入口、通道，为看清出入车辆的车牌，可采用强光抑制摄像机以避免车灯的眩光，可将车灯对摄像机的影响降到最低。
从市场的客观需求考虑，高清化的需求在如今越来越迫切。
根据我司对以往案发事件的调查，许多案件在侦破过程中，调取案发录像时出现了无法清晰识别当事人的尴尬局面，只是客观的将事件经过记录下来，无法通过案发录像提供当事人信息，给案件的侦破工作加大了难度。
高清视频监控技术可以从根本上解决这一问题，下图是在高清网络摄像机的帮助下截取的视频单帧图像，在高分辨率的图像中，我们可以轻松看清目标物在距摄像机较远位置的图像细节。
综合上述的技术成熟度及现今的业务发展需求，采用全高清200万、130万网络摄像机监控方案是未来视频监控行业的必然趋势。
本方案也正是迎合现今的实际需求，在上述背景下提出，同时海康威视也是想通过公司的研发成果，将视频监控技术带向新高度。
视频图像质量的好坏是判断监控系统建设水平的重要标准，而摄像机的选型对视频图像的呈现效果有着至关重要的影响。
所以，根据学校实际情况合理的选择监控摄像机对建设高性价比的监控系统有重要的意义。
在本方案中，采用130万与200万结合的高清网络摄像机。
1.2前端监控点详细设计1.2.1出入口学校大门出入口人员状况复杂，学校大门基本临街建设，很容易出现交通事故，此外还有部分社会不良青年不时聚集在学校门口寻衅闹事。
因此需要对出入口附近范围内的人员、车辆活动情况进行监控，当出现纠纷事件以及发生事故时，可远程控制摄像机对局部区域进行重点监控，事后通过视频录像进行取证。
行政教学楼、宿舍楼出入口也是监控的重点区域，需要在每个出入口安装摄像机，全天候24小时监控进出人员情况，为事后追溯提供依据。
✧防护要求●在学校大门口处安装视频监控装置，监视及回放图像能够清楚地辨别进出人员的体貌特征和车辆的车牌号码。
●学校大门外一定区域内由属地有关管理部门安装视频监控装置，监视及回放图像能清晰显示监视区域内人员活动和治安秩序情况。
●在教学区域内学生集中出入的主要通道和出入口安装视频监控装置，监视及回放图像可清楚辨别人员的体貌特征。
●在学生宿舍楼（区）的主要出入口安装视频监控装置，监视及回放图像可以清楚地辨别进出人员的体貌特征。
✧分布示意图✧设备选型及参数出入口作为要害区域，要求使用高清晰度视频采集设备，其中校园大门出入口尤为重要，需要确保在一天24小时内，通过监视屏均能清楚辨别出人员的体貌特征和进出车辆的车牌号。
教学楼与宿舍楼需要清楚辨别进出人员的体貌特征。
因此出入口需选择高清红外网络摄像机方能满足需求。
校园大门口推荐型号：DS-2DE7184-A机芯图像传感器1/2.8"Progressive Scan CMOS水平解析度≥1000TVL最低照度彩色：0.05Lux @ (F1.6，AGC ON)黑白：0.01Lux @(F1.6，AGC ON)0 Lux with IR宽动态支持电子快门1-1/10,000s日夜模式自动ICR 彩转黑镜头焦距 4.7-94mm, 20倍光学光圈数F1.6-F3.5红外功能红外照射距离100米红外控制根据焦距可变网络最大图像尺寸1920×1080视频压缩H.264/MJPEG系统集网络接口内置RJ45 网口，支持10M/100M 网支持以太网控制可通过IE浏览器和客户端软件观看图像并实现控制支持Micro SD卡存储，可选配SD卡支持NAS存储录像，录像可断网续传，最高可支持8个NAS 盘支持三级用户权限管理，支持授权的用户和密码，支持HTTPS 加密和IEEE 802.1x网络访问控制支持双码流技术，支持H.264/MJPEG视频压缩算法，支持多级别视频质量配置，支持实时视频输出分辨率为1080p、960p和720p云台功能：水平方向360°连续旋转，垂直方向-15°-90°,无监视盲区水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s水平键控速度为0.1° -160°/s,垂直键控速度为0.1° -120°/s支持256个预置位支持8条巡航扫描,每条可添加32个预置点支持轨迹；水平扫描、垂直扫描、帧扫描、全景扫描、随机扫描5条扫描方式支持比例变倍功能,旋转速度可以根据镜头变倍倍数自动调整教学楼、宿舍楼出入口推荐型号：DS-2CD4012FWD-CU1.2.2周界学校周界与学生宿舍区周界作为在校师生人身及财产安全的重要防护区域，应设置视频监控装置。
当学校或学生宿舍区周界发生入侵事件时，视频监控系统需要将入侵事件清晰记录并存储，为事后调查提供视频依据。
由于学校及学生宿舍楼区周界范围环境广，需要根据实际距离及面积安装高清/云台控制/红外/防水/壁装的摄像机进行实时及录像监控，保证夜间环境监控效果，保障公共及个人财产的安全。
✧防护要求●根据学校周界的实际距离、面积等情况，安装一定数量的视频监控装置，监视及回放画面能够清晰地辨别入侵学校周界的事件。
●在学生宿舍区周界安装视频监控装置，监视及回放画面可以清楚地辨别入侵宿舍区周界的事件。
✧分布示意图设备选型及参数推荐型号：DS-2CD2212(D)-I3(5)摄像机传感器类型130 万1/3” CMOS ICR 日夜型筒形环境功能齐全:心跳,镜像,水印等1.2.3通道和道路学校内的通道和道路作为在校师生及校外人员的必经之路，需要部署相应的视频监控设备，并对通道和道路上的行人及往来车辆进行监控，且所部署的视频监控系统应能清楚辨别出行人的体貌特征以及过往车辆的车牌号码。
同时，教学行政区域、学生宿舍区的走廊和通道也应配备相应的视频监控系统，要求监控系统能够辨别进出走廊、通道人员的样貌特征。
上述视频监控系统对通道和道路须实现视频图像的实时监视及回放。
✧防护要求●在校园内主要道路安装视频监控装置，监视及回放图像能清楚辨别进出人员的体貌特征和车辆的车牌号码。
●教学区域、行政办公区域、学生宿舍区域走廊和通道可根据实际情况安装视频监控装置，监视及回放图像可以清楚辨别进出人员的体貌特征。
✧分布示意图设备选型及参数推荐型号：DS-2CD2312(D)-I3摄像机传感器类型1/3" Progressive Scan CMOS最低照度0.01Lux @(F1.2,AGC ON) ,0 Luxwith IR快门1/25秒至1/100，000秒镜头4mm@ F2.0, 水平视场角:75.8°(2.8mm、6mm、12mm 可选)镜头接口类型M12日夜转换模式ICR红外滤片式宽动态范围数字宽动态数字降噪3D 数字降噪红外照射距离红外照射距离30-40米压缩标准视频压缩标准H.264/MJPEG压缩输出码率32 Kbps~16Mbps图像最大图像尺寸1280×9601.2.4大型活动区域体育馆、操场等室内外大型活动场所往往是学校开展各类活动的常用地点，具有区域范围广，人员密度高等特点。
为减少和避免发生大规模危害师生安全事件的发生，需要对体育馆、操场等室内外活动区域安装视频监控系统，要求学校相关部门工作人员可以实时并清晰监视活动区域内的人员活动情况，当发生异常事件时，可在第一时间采取有效措施，切实保障在校师生的各类合法权益。
✧防护要求●在操场等室外活动区域安装视频监控装置，监视及回放图像能够清晰显示监视区域内人员活动情况。
●在食堂的操作间和储藏室及其出入口、就餐区域安装视频监控装置，监视及回放图像可以清楚辨别人员地活动情况。
✧分布示意图设备选型及参数推荐型号：DS-2DE5174-A机芯图像传感器1/3"Progressive Scan CMOS水平解析度≥720TVL最低照度彩色：0.05Lux @ (F1.4，AGC ON)黑白：0.01Lux @(F1.4，AGC ON)1.2.5重点部位财务室、实验室等敏感场所是学校用于存放贵重物品的区域，为了防止该区域所存放贵重物品被盗、丢失等重大事件的发生，必须要加强对此类区域的监控管理力度。
通过在上述敏感场所部署视频监控等设备，用于实现对该区域的内部监控，监控系统须能够清晰辨别出内部人员的日常活动情况，防止内部人员监守自盗以及外来人员入室盗窃事件的发生，保障学校公共财产的安全。
✧防护要求●在易燃易爆和危险化学品储存室安装视频监控装置，监视及回放图像可以清楚地显示内部物品的存放情况。
●在财务室、实验室等贵重物品存放处安装视频监控装置，监视及回放图像能够清晰显示内部人员的活动情况。
✧分布示意图✧设备选型及参数推荐型号：DS-2CD2312(D)-I3摄像机传感器类型1/3" Progressive Scan CMOS最低照度0.01Lux @(F1.2,AGC ON) ,0 Luxwith IR快门1/25秒至1/100，000秒镜头4mm@ F2.0, 水平视场角:75.8°(2.8mm、6mm、12mm 可选)镜头接口类型M12日夜转换模式ICR红外滤片式宽动态范围数字宽动态数字降噪3D 数字降噪红外照射距离红外照射距离30-40米压缩标准视频压缩标准H.264/MJPEG压缩输出码率32 Kbps~16Mbps图像最大图像尺寸1280×960网络功能存储功能NAS(iSCSI可选) 接口协议ONVIF,PSIA,CGI接口通讯接口1个RJ45 10M / 100M 自适应以太1.2.6安保部门学校安保部门担负着维护学校政治稳定以及校园治安秩序管理的重任，通过在门卫室、学生宿舍值班室等处部署视频监控系统，可以有效预防控制和减少校园违法犯罪活动及安全事故的发生，维护学校正常的教学、科研工作和生活秩序，保护学校公共财产和师生的人生财产安全。
