地源热泵空调工程热响应测试报告

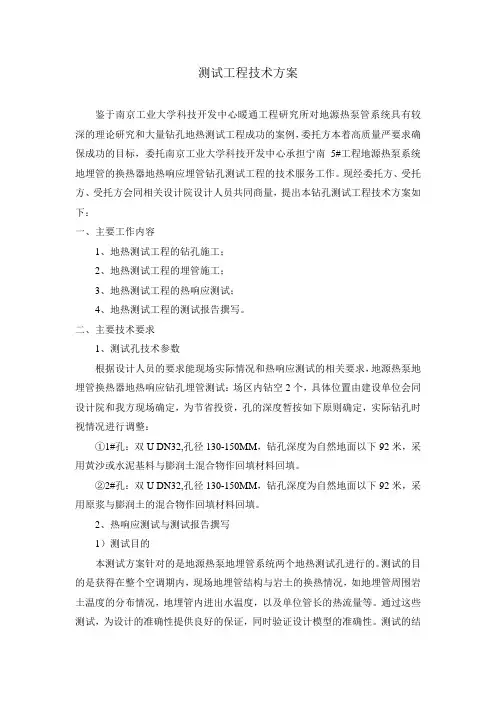

测试工程技术方案鉴于南京工业大学科技开发中心暖通工程研究所对地源热泵管系统具有较深的理论研究和大量钻孔地热测试工程成功的案例，委托方本着高质量严要求确保成功的目标，委托南京工业大学科技开发中心承担宁南5#工程地源热泵系统地埋管的换热器地热响应埋管钻孔测试工程的技术服务工作。

现经委托方、受托方、受托方会同相关设计院设计人员共同商量，提出本钻孔测试工程技术方案如下：一、主要工作内容1、地热测试工程的钻孔施工；2、地热测试工程的埋管施工；3、地热测试工程的热响应测试；4、地热测试工程的测试报告撰写。

二、主要技术要求1、测试孔技术参数根据设计人员的要求能现场实际情况和热响应测试的相关要求，地源热泵地埋管换热器地热响应钻孔埋管测试：场区内钻空2个，具体位置由建设单位会同设计院和我方现场确定，为节省投资，孔的深度暂按如下原则确定，实际钻孔时视情况进行调整：①1#孔：双U DN32,孔径130-150MM，钻孔深度为自然地面以下92米，采用黄沙或水泥基料与膨润土混合物作回填材料回填。

②2#孔：双U DN32,孔径130-150MM，钻孔深度为自然地面以下92米，采用原浆与膨润土的混合物作回填材料回填。

2、热响应测试与测试报告撰写1）测试目的本测试方案针对的是地源热泵地埋管系统两个地热测试孔进行的。

测试的目的是获得在整个空调期内，现场地埋管结构与岩土的换热情况，如地埋管周围岩土温度的分布情况，地埋管内进出水温度，以及单位管长的热流量等。

通过这些测试，为设计的准确性提供良好的保证，同时验证设计模型的准确性。

测试的结果为地源热泵地埋系统的施工图设计提供所需的资料。

岩土体热物性可以通过现场测试，以扰动—响应方式获得，即在拟埋管区域安装同规格同深度的竖直埋管，通过水环路，将一定量稳态负荷（扰动）加给竖直埋管，记录热响应数据：不同工况下模拟运行时间、埋管进出水温、不同连接形式U 型管的流量及即时冷热量、岩土体初始温度及温度变化等。

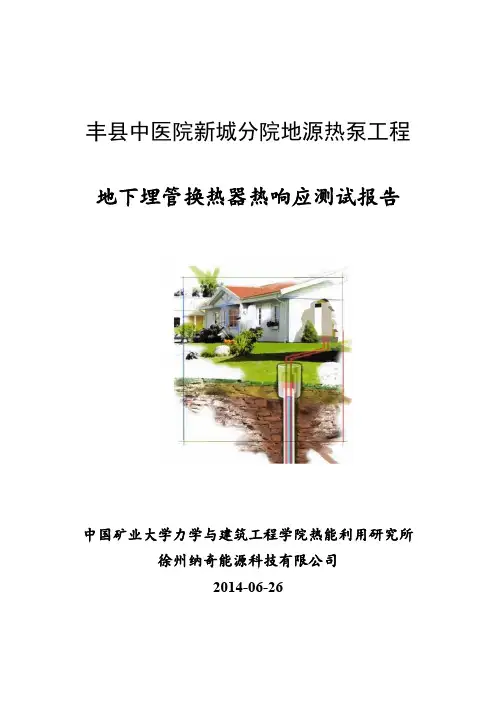

丰县中医院新城分院地源热泵工程地下埋管换热器热响应测试报告中国矿业大学力学与建筑工程学院热能利用研究所徐州纳奇能源科技有限公司2014-06-26目录1工程简介 (1)2地源热泵系统简介 (1)2.1工作原理 (1)2.2地源热泵的特点 (1)2.3地源热泵适用性与地下换热器换热性能影响因素分析 (3)2.3.1地温因素 (4)2.3.2岩土热物性 (4)2.3.3埋管形式 (4)2.3.4埋管深度 (5)2.3.5埋管间距 (6)2.3.6季节性地下岩土热平衡问题 (6)3地埋管换热器热响应测试 (6)3.1测试目的 (7)3.2主要测试内容 (7)3.3测试原理与方法 (8)3.3.1测试依据 (8)3.3.2测试仪器与原理 (8)3.4测试方案 (11)3.4.1测试孔的定位 (11)3.4.2测试过程 (12)4岩土层结构 (14)5测试结果与数据分析 (15)5.1试验井测试结果 (15)5.1.1岩土初始平均温度的确定 (15)5.1.2试验井土壤导热系数的确定 (15)5.1.3试验井夏季工况岩土排热能力的确 (17)5.1.4试验井冬季工况岩土取热能力的确定 (18)5.2测试结果汇总 (21)6测试结论与分析 (23)1工程简介江苏徐州丰县中医院新城分院项目位于丰县开发区，东环路东侧，经六路西侧，南方路南侧，南环路北侧，地势平坦，交通便捷。

该工程建筑物主要由病房综合楼、急诊楼和辅助用房及地下车库组成。

用地面积85亩，规划分为二期，其中一期为住院楼和门急诊楼、二期为住院综合楼和医技楼以及配套设施用房。

总建筑面积91597平方米，地下建筑面积为22268平方米。

工程以节能、环保、低碳为设计理念，拟采用地源热泵系统作为中央空调冷热源。

按照规划要求，设计U形竖直埋管换热形式，地埋换热管下管深度100m。

由于地源热泵设计的特殊性，需为后期地埋管换热器设计和施工提供比较准确的地质和换热数据，因此受项目工程部委托，本次测试主要完成该工程2处试验孔地下埋管换热器的热响应试验。

地源热泵系统岩土热响应试验地源热泵技术是绿色环保、节能高效的能源利用技术。

地源热泵系统是一种利用地下浅层地热资源，既能供热又能制冷的环保型空调系统，通过输入少量的电能，即可实现能量从低温热源向高温热源的转移。

结合相关规范，指出岩土热响应试验在地源热泵项目中应用的问题、岩土热响应试验方法及关键参数、钻孔内热阻和热扩散率的计算方法以及《规范》中地埋管换热器设计计算与热响应试验间的关系进行探讨。

标签：地源热泵;岩土;热响应试验岩土热响应试验是地埋管地源热泵系统实施的前提，通过该试验可获得现场地质情况和岩土体热物性参数，用于指导地埋管换热系统的设计，目前该观点正逐步被业主和设计人员接受[1]。

通过热响应试验，了解项目所在区域岩土的基本物理性质，在此基础上，掌握岩土体的换热能力，为地源热泵系统设计人员结合建筑结构、负荷特点等设计系统优化方案提供基础数据，以保障系统长期运行的高效与节能。

一、岩土热响应试验在地源热泵项目中应用的问题近年来岩土热响应试验在实际地源热泵项目应用中仍存在一些问题，主要表现在以下几个方面。

（一）有些热响应测试单位技术力量不足，对热响应测试理论和《规范》的理解不充分，测试报告中仅给出导热系数和单位井深取放热量，忽略了热响应测试应得到的其他关键参数。

甚至有设计者将恒热流测试时施加于地埋管换热器的电加热量直接作为地埋管换热器的设计放热量值[2]。

（二）为获得项目的设计地埋管换热器数量或地埋管换热器总长度，设计师常用单位井深取放热量作为设计依据[3]，未正确使用岩土热响应试验结果，使热响应试验仅成为界定设计责任的依据。

（三）不同项目中，地下岩土体热物性参数、地埋管换热器的设计进出口温度、系统运行时间等参数可能不同，设计人员普遍反映仅依靠单一的单位井深取放热量值无法找到合理的设计依据，无法根据不同的项目情况选择合理的设计参数，并计算合理的地埋管换热器数量[4]。

（四）地源热泵动态耦合计算理论体系不完善，仅依靠现有的一些地源热泵动态耦合设计软件，这类软件的使用对设计人员的要求很高，需要同时考虑建筑的动态负荷、地源热泵主机的动态性能、输配系统的动态性能、地埋管换热的动态变化。

xxxxxxX公司地埋管地源热泵岩土热响应试验及评价报告XXXXXXXXXXXXXX X年X月X X日目录1. 工程概况....................................................... 2 .2. 试验测试目的 .................................................. 2...3. 场地气象条件、测试孔及地层条件简介 ............................. 3..4. 现场使用的岩土热物性测试仪器及测试方法简介 ..................... 4.4.1 岩土热物性测试仪简介................................................................... 4.. .4.2 测试过程简介................................................................... 6.. .4.3 测试理论 .................................................... 7 .5. 土壤的初始平均温度T 的测定..................................... 9..6．岩土比热容计算................................................................... 1.. 0.7. 测试孔测试结果分析................................................................... 1.. 07.1 供电电压、循环液流流量、压力损失与加热时间的关系曲线 (10)7.2 载热流体温度与加热时间的关系曲线 ............................ 1. 17.3 测试孔土壤平均热传导系数的确定 .............................. 1.27.4 测试孔钻孔热阻的计算................................................................... 1.. 3.8. 场地浅层地热能换热量预测................................................................... 1..39. 结论和建议................................................................... 1.. 5.10. 勘察资质证书和仪器校正证书................................................................... 1.. 6XXXXXXX公司地埋管地源热泵岩土热响应试验及评价报告1. 工程概况拟建项目位于XXXXXXXXXXXXXX，主要由加工车间和办公楼组成，总建筑面积XXX平方米，拟采用节能环保的地埋管地源热泵供热与制冷。

地源热泵系统岩土热响应试验【摘要】本研究旨在通过地源热泵系统岩土热响应试验，探讨其在实际应用中的效果和优势。

文章首先介绍了地源热泵系统岩土热响应试验的背景和研究目的，并阐述了其研究意义。

接着详细描述了试验方法、试验设计、试验过程、数据分析和结果讨论，从而全面呈现了实验过程及结果。

最后得出了关于地源热泵系统岩土热响应试验的结论，展望了未来研究方向，总结了本研究的重要发现。

通过本研究，可以为地源热泵系统的进一步优化和应用提供重要参考，促进绿色环保技术的发展。

【关键词】地源热泵系统、岩土热响应试验、试验方法、试验设计、试验过程、数据分析、结果讨论、结论、展望未来研究方向、总结、研究目的、研究意义、引言1. 引言1.1 地源热泵系统岩土热响应试验的背景地源热泵系统是一种利用地下岩土中储存的热能为建筑提供供暖和制冷的系统，具有高效节能、环保等优点。

地源热泵系统的性能受到岩土热响应特性的影响，因此需要进行岩土热响应试验来研究其热传导、储能和释能过程。

地源热泵系统岩土热响应试验是通过对地下岩土进行加热或降温，观察岩土温度变化和热传导规律，从而评估地源热泵系统的性能和效果。

通过岩土热响应试验，可以优化地源热泵系统的设计和运行，提高其热工性能和节能效果，为建筑节能减排提供科学依据。

地源热泵系统岩土热响应试验也可以为地热能资源的开发利用和岩土热响应规律的研究提供重要数据支持。

开展地源热泵系统岩土热响应试验具有重要的理论和实践意义。

1.2 研究目的研究目的是为了探究地源热泵系统在岩土地质条件下的热响应特性，为系统的设计、运行和优化提供科学依据。

通过开展岩土热响应试验，可以深入了解岩土层对地源热泵系统热传递的影响机制，为系统的热性能进行有效评估和改进。

具体地，研究目的包括：一是验证地源热泵系统在岩土地质条件下的热响应特性，包括热传导、热吸收和热交换等方面的影响；二是研究不同岩土地质条件下地源热泵系统的热性能差异，为系统的设计和优化提供参考依据；三是探讨岩土层对地源热泵系统热传递效率的影响机制，为系统的运行管理和能耗控制提供理论支持。

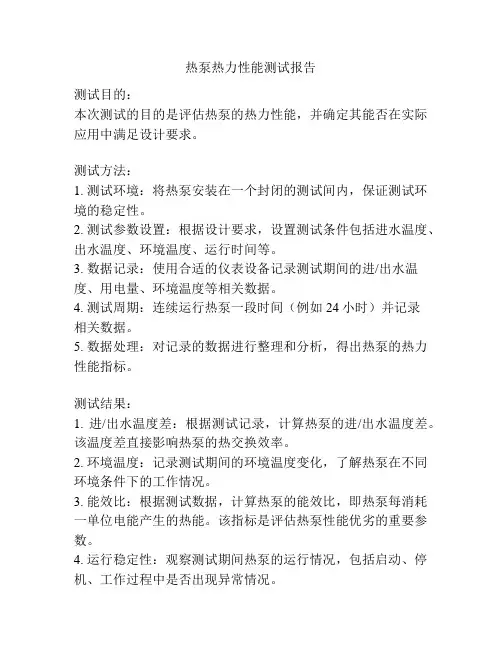

热泵热力性能测试报告测试目的：本次测试的目的是评估热泵的热力性能，并确定其能否在实际应用中满足设计要求。

测试方法：1. 测试环境：将热泵安装在一个封闭的测试间内，保证测试环境的稳定性。

2. 测试参数设置：根据设计要求，设置测试条件包括进水温度、出水温度、环境温度、运行时间等。

3. 数据记录：使用合适的仪表设备记录测试期间的进/出水温度、用电量、环境温度等相关数据。

4. 测试周期：连续运行热泵一段时间（例如24小时）并记录相关数据。

5. 数据处理：对记录的数据进行整理和分析，得出热泵的热力性能指标。

测试结果：1. 进/出水温度差：根据测试记录，计算热泵的进/出水温度差。

该温度差直接影响热泵的热交换效率。

2. 环境温度：记录测试期间的环境温度变化，了解热泵在不同环境条件下的工作情况。

3. 能效比：根据测试数据，计算热泵的能效比，即热泵每消耗一单位电能产生的热能。

该指标是评估热泵性能优劣的重要参数。

4. 运行稳定性：观察测试期间热泵的运行情况，包括启动、停机、工作过程中是否出现异常情况。

评估：根据测试结果和设计要求进行热泵的性能评估，主要考虑以下几个方面：1. 能效比：评估热泵的能源利用效率是否满足设计要求，高效率的热泵能带来更低的运行成本。

2. 稳定性：评估热泵在不同工作条件下的运行是否稳定可靠，是否存在频繁故障。

3. 温度控制精度：评估热泵的温度控制精度是否满足实际需求，热泵应能稳定地提供设计要求的出水温度。

总结：经过对热泵热力性能的测试和评估，根据测试结果，我们认为该热泵能满足设计要求，具备较高的能效比和稳定的运行性能。

然而，对于特定的实际应用场景，我们建议进一步考虑温度控制精度，以确保热泵能够在各种工况下提供可靠、稳定的热力供应。

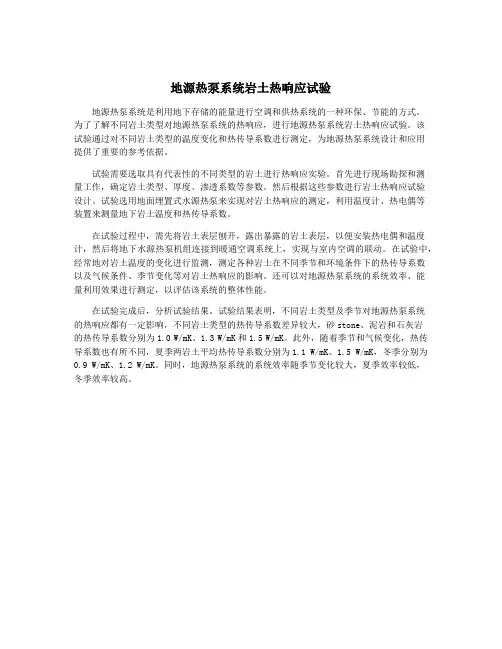

地源热泵系统岩土热响应试验地源热泵系统是利用地下存储的能量进行空调和供热系统的一种环保、节能的方式。

为了了解不同岩土类型对地源热泵系统的热响应，进行地源热泵系统岩土热响应试验。

该试验通过对不同岩土类型的温度变化和热传导系数进行测定，为地源热泵系统设计和应用提供了重要的参考依据。

试验需要选取具有代表性的不同类型的岩土进行热响应实验。

首先进行现场勘探和测量工作，确定岩土类型、厚度、渗透系数等参数。

然后根据这些参数进行岩土热响应试验设计。

试验选用地面埋置式水源热泵来实现对岩土热响应的测定，利用温度计、热电偶等装置来测量地下岩土温度和热传导系数。

在试验过程中，需先将岩土表层刨开，露出暴露的岩土表层，以便安装热电偶和温度计，然后将地下水源热泵机组连接到暖通空调系统上，实现与室内空调的联动。

在试验中，经常地对岩土温度的变化进行监测，测定各种岩土在不同季节和环境条件下的热传导系数以及气候条件、季节变化等对岩土热响应的影响。

还可以对地源热泵系统的系统效率、能量利用效果进行测定，以评估该系统的整体性能。

在试验完成后，分析试验结果。

试验结果表明，不同岩土类型及季节对地源热泵系统的热响应都有一定影响，不同岩土类型的热传导系数差异较大，砂stone、泥岩和石灰岩的热传导系数分别为1.0 W/mK、1.3 W/mK和1.5 W/mK。

此外，随着季节和气候变化，热传导系数也有所不同，夏季两岩土平均热传导系数分别为1.1 W/mK、1.5 W/mK，冬季分别为0.9 W/mK、1.2 W/mK。

同时，地源热泵系统的系统效率随季节变化较大，夏季效率较低，冬季效率较高。

一、项目基本情况（一）项目概况邯郸市康桥国际大厦位于邯郸市邯山区陵园路东段，总建筑面积48737.04m2，占地面积6916.9m2 。

大厦地下2层，地上29层，局部30层。

地下2层战时为人防，平时为汽车库，自行车库，及设备用房。

1-3层为商业，4-29层为办公。

总建筑高度为97.45m（地上），图1为康桥国际大厦总平面图。

该项目拟采用地源热泵空调系统来解决建筑的夏季制冷、冬季采暖需要。

图1 康桥国际大厦总平面图（二）项目进度康桥国际大厦已于2009年6月开工建设，计划于2011年05月竣工并投入使用，目前该工程即将封顶，部分施工面的空调、水、电等各专业已具备进场作业的条件。

二、项目测试背景及目的（一）项目测试背景结合项目的特点、周围市政供热的现状，并考虑到系统的运行费用，康桥国际大厦项目拟采用地源热泵空调系统。

地埋管换热器的换热能力及项目所在地土壤的地层情况作为地源热泵空调系统设计的核心、成败的关键，必须给予足够的重视；同时，该项目作为目前邯郸市最大的使用地源热泵空调这种清洁能源形式的项目，无已建成类似规模的项目实际运行数据可以借鉴，因此，为了确保本项目采用地源热泵空调形式的成功，并在邯郸地区起到示范作用，必须对项目所在地的地层情况、地埋管换热器的换热能力等进行测试，取得准确可靠的原始数据，为项目的设计提供可靠的依据。

为了支持项目建设、配合工程进度，尽快确定地源热泵空调设计方案，北京金万众空调制冷设备有限责任公司于2010年8月5日至2010年8月17日在工地现场组织进行了钻孔试验及地埋管换热器竖直换热管换热能力测试。

（二）项目测试目的本次测试的目的主要是希望通过本次测试，能够为整个项目的地源热泵空调系统设计提供准确的原始数据。

具体包含以下几个方面：（1）了解项目所在地地层情况；（2）得出双U竖直换热管及单U竖直换热管的单井换热能力；（3）通过对单管换热能力测试给出群井换热能力分析。

三、项目测试单位基本情况康桥国际大厦项目地源热泵空调工程中的地埋管换热器竖直换热管换热能力测试由北京金万众空调制冷设备有限责任公司组织并实施，北京工业大学热泵工程中心作为协作单位进行土壤热物性测试。

XX省XX市学院片区地源热泵工程岩土热响应测试报告XX省XX大学地源热泵研究所二〇一四年五月岩土热响应测试报告一、工程概况该项目为XX省XX市学院片区（XX市学院、新华苑）地源热泵工程，位于XX省省XX市市。

本工程拟采用节能环保的土壤源热泵系统，作为空调系统的冷、热源。

我所对该工程地埋管场地进行了深层岩土层热物性测试。

本次试验进行了1个孔的测试。

报告时间：5月10日～5月11日。

二、测试概要1、测试目的地埋管换热系统设计是地埋管地源热泵空调系统设计的重点，设计出现偏差可能导致系统运行效率降低甚至无法正常运行。

拟通过地下岩土热物性测试并利用专业软件分析，获得地埋管区域基本的地质资料、岩土的热物性参数及测算的每延米地埋管换热孔的换热量，为地热换热器设计、换热孔钻凿施工工艺等提供必要的基本依据。

2、测试设备本工程采用XX省建筑大学地源热泵研究所自主研制开发的型号为FZL-C（Ⅲ）型岩土热物性测试仪，如图1所示。

该仪器已获得国家发明专利（ZL 2008 1 0238160.4)。

并已广泛应用于北京奥林匹克公园、网球场馆、济南奥体中心等一大批地源热泵工程中的岩土层热物性测试。

见附件3。

3、测试依据《地源热泵系统工程技术规范》GB50366-2005 ( 2009年版)。

测试原理见附件2。

图1 FZL-C（Ⅲ）型岩土热物性测试仪三、测试结果与分析1、测试孔基本参数表1 为测试孔的基本参数。

表1 测试孔基本参数项目测试孔项目测试孔钻孔深度（m）100 钻孔直径（mm）150埋管形式双U型埋管材质PE管埋管内径（mm）26 埋管外径（mm）32钻孔回填材料细沙主要地质结构粘土与玄武岩2、测试结果测试结果见表2。

循环水平均温度测试结果与计算结果对比见图2。

测试数据见附件1。

初始温度：16.2℃；导热系数：1.66W/m℃；容积比热容：2.1×106J/m3℃。

3、结果分析钻孔结果表明：该地埋管区域地质构造以粘土为主。

地源热泵系统岩土热响应试验【摘要】本文主要介绍了地源热泵系统岩土热响应试验的研究内容。

通过对试验目的、试验环境设置、试验方法、试验结果分析和试验数据处理等方面的详细描述，揭示了地源热泵系统在岩土环境中的热响应特性。

实验结果表明，在不同地质条件下，地源热泵系统的热传导效果存在一定差异，这对系统的能效和稳定性都有一定影响。

通过对试验数据的处理和分析，为地源热泵系统在实际工程中的设计和运行提供了参考依据。

在结论部分总结了地源热泵系统岩土热响应试验的重要性，提出了进一步研究和完善的建议。

该研究对于推动地源热泵系统在岩土环境中的应用具有重要的理论和实践意义。

【关键词】地源热泵系统、岩土热响应试验、试验目的、试验环境设置、试验方法、试验结果分析、试验数据处理、结论、总结。

1. 引言1.1 地源热泵系统岩土热响应试验地源热泵系统是利用地下岩土中的地热能来供暖和制冷，是一种环保节能的供暖方式。

岩土热响应试验是为了探究地源热泵系统在不同岩土环境下的热响应特性，以便更好地设计和运行地源热泵系统，提高其能效和稳定性。

通过岩土热响应试验，可以了解岩土内部的温度分布规律，热传导特性以及热损失情况，进而为地源热泵系统的设计和运行提供依据。

试验涉及到的参数包括地下水位、岩土类型、地层温度等，通过对这些参数的监测和分析，可以得出地源热泵系统在各种岩土环境下的热响应特性及规律。

岩土热响应试验的数据分析和总结对于进一步推动地源热泵系统的发展和应用非常重要。

通过试验结果的分析，可以找出系统存在的问题，并进行相应的改进和优化，从而提高系统的效率和性能。

岩土热响应试验是地源热泵系统研究领域的重要内容，对于推动地源热泵系统的发展和应用具有重要的意义。

2. 正文2.1 试验目的试验目的是为了评估地源热泵系统在岩土地质环境中的热响应特性，探讨其在实际工程应用中的可行性和效果。

通过对岩土热响应试验的进行，可以深入了解地源热泵系统与岩土地质之间的热交换机理，从而为系统设计和优化提供理论基础和实际数据支持。

XX省XX市学院片区地源热泵工程岩土热响应测试报告XX省XX大学地源热泵研究所二〇一四年五月岩土热响应测试报告一、工程概况该项目为XX省XX市学院片区（XX市学院、新华苑）地源热泵工程，位于XX省省XX市市。

本工程拟采用节能环保的土壤源热泵系统，作为空调系统的冷、热源。

我所对该工程地埋管场地进行了深层岩土层热物性测试。

本次试验进行了1个孔的测试。

报告时间：5月10日～5月11日。

二、测试概要1、测试目的地埋管换热系统设计是地埋管地源热泵空调系统设计的重点，设计出现偏差可能导致系统运行效率降低甚至无法正常运行。

拟通过地下岩土热物性测试并利用专业软件分析，获得地埋管区域基本的地质资料、岩土的热物性参数及测算的每延米地埋管换热孔的换热量，为地热换热器设计、换热孔钻凿施工工艺等提供必要的基本依据。

2、测试设备本工程采用XX省建筑大学地源热泵研究所自主研制开发的型号为FZL-C（Ⅲ）型岩土热物性测试仪，如图1所示。

该仪器已获得国家发明专利（ZL 2008 1 0238160.4)。

并已广泛应用于北京奥林匹克公园、网球场馆、济南奥体中心等一大批地源热泵工程中的岩土层热物性测试。

见附件3。

3、测试依据《地源热泵系统工程技术规范》GB50366-2005 ( 2009年版)。

测试原理见附件2。

图1 FZL-C（Ⅲ）型岩土热物性测试仪三、测试结果与分析1、测试孔基本参数表1 为测试孔的基本参数。

表1 测试孔基本参数项目测试孔项目测试孔钻孔深度（m）100 钻孔直径（mm）150埋管形式双U型埋管材质PE管埋管内径（mm）26 埋管外径（mm）32钻孔回填材料细沙主要地质结构粘土与玄武岩2、测试结果测试结果见表2。

循环水平均温度测试结果与计算结果对比见图2。

测试数据见附件1。

初始温度：16.2℃；导热系数：1.66W/m℃；容积比热容：2.1×106J/m3℃。

3、结果分析钻孔结果表明：该地埋管区域地质构造以粘土为主。

热响应测试报告石家庄地源测试项目岩土热响应研究测试报告天津大学环境学院2010年11月21日石家庄地源测试项目岩土热响应研究测试报告测试人员：编制人：审核人：测试单位：天津大学环境学院报告时间：2010年11月21日目录一、项目概况 ............................................................................... 错误!未定义书签。

二、地埋管换热器钻孔记录 ....................................................... 错误!未定义书签。

2.1钻孔设备................... 错误!未定义书签。

2.2钻孔记录 (5)三、测试目的与设备 (7)四、测试原理与方法 (8)4.1岩土初始温度测试 (8)4.2地埋管换热器换热能力测试 (10)五、测试结果与分析 (11)5.1 测试现场布置 (11)5.2 测试时间 (12)5.3 夏季工况测试 (13)5.4 冬季工况测试 (17)5.5 稳定热流测试 (21)5.6 测试结果 (25)5.7 结果分析 (25)备），主机使用电机功率7.5kW，大泵功率7.5～13kW，泥浆泵功率7.5kW，排泥浆泵功率为3kW，钻孔设备实物如图1所示。

图1 钻孔设备实物图2.2钻孔记录1）A孔钻孔日期为2010年10月10日～2010年10月11日，钻孔直径为298mm，孔深92.5m。

下表为A孔的钻孔记录。

表1 A孔的钻孔记录表时间地层深度（m）岩土特性描述地层厚度(m)7:30～8:30 0～28 20m出现一个硬层288:30～10:00 28～49 49m开始卵石层4910:00～15:0049～52 卵石层52 15:00～52～58 粗砂层5818:00～19:3058～62 泥沙层6219:30～22:40 62～83卵石层和泥沙层8322:40～0:2083～90 卵石层和泥沙层902:00～9:1590～92.5 卵石层92.5垂直地埋管换热器插入钻孔前，应做第一次水压试验，2010年10月11日6:30开始打压，压力为1.6MPa，稳压6小时，无泄漏现象。

×××××××××公司地埋管地源热泵系统岩土热响应试验及评价报告2解读×××××××公司地埋管地源热泵岩土热响应试验及评价报告×××××××××××××××年×月××日目录1.工程概况 (3)2.试验测试目的 (3)3.场地气象条件、测试孔及地层条件简介 (4)4.现场使用的岩土热物性测试仪器及测试方法简介 (5)4.1岩土热物性测试仪简介 (5)4.2测试过程简介 (7)4.3测试理论 (8)的测定 (10)5.土壤的初始平均温度T6．岩土比热容计算 (11)7.测试孔测试结果分析 (11)7.1 供电电压、循环液流流量、压力损失与加热时间的关系曲线(11)7.2 载热流体温度与加热时间的关系曲线 (13)7.3测试孔土壤平均热传导系数的确定 (13)7.4测试孔钻孔热阻的计算 (14)8.场地浅层地热能换热量预测 (15)9.结论和建议 (17)10.勘察资质证书和仪器校正证书 (18)×××××××公司地埋管地源热泵岩土热响应试验及评价报告1. 工程概况拟建项目位于××××××××××××××，主要由加工车间和办公楼组成，总建筑面积×××平方米，拟采用节能环保的地埋管地源热泵供热与制冷。

在进行地埋管地源热泵空调系统设计前在现场布设了一眼地埋管现场热响应试验钻孔，钻孔直径为150mm，深度为100m，埋设了Dn32单U形PE 管，×××××××××（勘测单位）对地埋管试验孔进行了现场热响应试验。

地源热泵系统岩土热响应试验地源热泵系统是一种利用地下岩土温度为热源或冷源的热泵系统。

为了研究地源热泵系统岩土热响应试验，我们进行了以下的试验。

我们选择了一个合适的试验场地，该场地具有适宜的岩土类型和地下水位条件。

然后，我们对场地进行了勘探工作，采集了岩土样本，并进行了室内实验。

通过这些实验，我们得到了岩土的热导率、容重等性质参数。

接下来，我们进行了地源热泵系统岩土热响应试验。

在试验中，我们首先在地下埋设了热储水箱。

然后，我们通过泵将水从地下冷库中抽出，经过热泵进行热交换后再供给使用。

试验中的热泵系统包括压缩机、蒸发器、冷凝器和膨胀阀等主要部件。

在试验过程中，我们记录了热泵系统的输入和输出参数，包括水温、压力等。

通过对这些数据的分析，我们可以得到热泵系统的工作状态和性能参数。

我们还在不同的季节和气候条件下进行了试验，以研究地源热泵系统对环境变化的响应性能。

实验结果表明，地源热泵系统具有较高的热效率和节能性能。

它可以利用地下岩土的稳定温度为建筑物供暖或制冷，从而减少了对传统能源的依赖。

地源热泵系统还可以节约运行成本，保护环境。

在试验中，我们还发现了一些问题和挑战。

由于岩土的热导率较低，热交换效果不理想。

地下水位的变化可能会影响系统的热响应性能。

在实际工程应用中，我们需要根据具体的条件和要求来选择最合适的地源热泵系统设计方案，并进行相应的改进和优化。

地源热泵系统岩土热响应试验是研究地源热泵系统性能和优化设计的重要手段。

通过这些试验，我们可以更好地了解地源热泵系统的工作原理和性能特点，为相关工程提供科学的依据和指导。

黑龙江某项目一期工程岩土热响应测试报告测试单位：能源研发中心报告时间:2010年11月19日目录1、项目概况 (1)2、测试设备及方案 (1)3、计算模型 (2)4、试验数据处理与结果分析 (5)5、项目所在地岩土柱状图及地下温度分布 (9)6、岩土热物性参数分析 (10)7、测试条件下换热情况 (10)1、项目概况建设单位：哈尔滨市某公司建设地点：根据本工程特点和场地范围，地源热泵地埋管换热器地热响应埋管测试采用竖直埋管形式，仅对一个钻孔进行热响应试验,实际测试孔参数如下:孔径170mm，钻孔深度为自然地面以下124 m，底部4m为淤泥沉降，实际可供埋管深度120m,双U管，管径DN32,材质PE100。

测试目的:通过本次测试，获得埋管与岩土体的岩土热物性参数如:埋管区域内土壤初始地温、岩土体综合导热系数等,为地源热泵系统的设计提供依据。

测试时间：本次试验从2010年10月21日中午13：30开始，2010年10月25日中午12：30结束。

2、测试设备及方案1）测试装置简图图1 测试装置简图由图1可知，地源热泵模拟工况条件的设备由可调功率加热器、循环水泵、流量调节阀、涡轮流量计、玻璃管温度计、智能温度采集模块组成。

本装置系统功率大（最大可调至13kW）且运行稳定：地埋管内流量、供水温度依据设计要求可手工调节设定。

试验采用智能温度采集模块(内含微型计算机）进行数据采集，每隔一分钟采集一次数据，自动存储数据，所测得的岩土体的导热系数λ、钻孔的热阻等测试精度高.2）测试方案：本测试孔基本数据及测试运行工况如表1。

表1 测试孔基本数据3、计算模型a ）线热源模型：线源模型将钻孔内外的地层视为整体，将埋管换热器看作具有一个当量直径的线热源，通过解一维瞬态热传导问题来确定在线源径向某一平面位置上的地层温度。

钻孔周围的传热实际上简化为一维轴对称问题,其控制方程、初始条件和边界条件分别为:221 ss s T T T t c r r r λρ⎛⎫∂∂∂=+ ⎪∂∂∂⎝⎭ ,0b r r t ≤<∞> (1)0T T = ,0b r r t <<∞= （2）|b s r r l T q r λ=∂-=∂ 0t > (3)0T T = ,0r t →∞> （4)式中 T=T(r,t)——t 时刻r 处的岩土温度，℃；λs ——岩土导热系数，W/（m ·K ）;T 0-—未受扰动的岩土原始温度，℃；ρs ——岩土的密度，kg/m 3;c s —-岩土的比热,kJ/(kg ·K)； q l —-单位长度线热源热流强度，q l =Q/H W/m ；r b —-钻孔半径，m ；t —-时间,s 。

XXXXXX 地源热泵测试报告一、 测试目的及任务地源热泵工程成功与否的关键在于地埋管换热器的实际换热情况能否满足设计要求，按照设计工况运行。

然而，地埋管换热器的换热特性因工程地点的地质结构不同而存在很大的变化。

为了保证地源热泵系统设计的准确、合理，需对拟建地源热泵地埋管换热器的实际换热性能进行前期测试研究。

针对实际地源热泵工程，为了更加准确地确定该工程地下单U 换热管的换热能力，积累地源热泵单U 垂直埋管的实测数据，受XXXXXXXXXXXX 有限公司的委托，XXXXXXXXXXXXX 进行了对重庆轨道交通（集团）有限公司XXX 综合办公大楼地源热泵工程地下地埋管换热性能的测试研究。

本次测试研究的主要目的：确定工程地质条件下，对实地试验地埋管的换热性能能否达到预期要求。

二、测试原理及测试平台设计2.1 测试原理为了研究地源热泵系统地埋管换热器实际运行情况下的换热性能，我司相关技术人员利用本公司自行研发的浅层地热测试仪，对试验井进行了初始低温测试、热泵系统不同工况条件下的地埋管换热性能研究以及地温回复测试。

各工况下系统测试原理如下：2.1.1 制冷工况地埋管换热器向地下的换（排）热量计算公式如下：p g h Q C m(t t )=-式中，Q ——地埋管换热器向地下的换（排）热量，w ；C p ——循环水的定压比热，取4.187KJ/（Kg.℃）；m ——循环水的质量流量，kg/s ；t g ——地埋管换热器的进水温度，℃；t h ——地埋管换热器的出水温度，℃；通过试验测试得到地埋管换热器的换（排）热量，即可得到单位孔深的换（排）热量q ：p g h C m(t t )Q q L L-== 式中，q ——单位孔深换（排）热量，w/m ；L ——换热孔深，m ；其它同上。

2.1.2 制热工况地埋管换热器向地下的换（吸）热量计算公式如下：''''p h g Q C m (t t )=-式中，Q ’——地埋管换热器向地下的换（吸）热量，w ；C p ——循环水的定压比热，取4.187KJ/（Kg.℃）；m ’——循环水的质量流量，kg/s ；t g ’——地埋管换热器的进水温度，℃；t h ’——地埋管换热器的出水温度，℃；通过测试测试得到地埋管换热器的换（吸）热量，即可得到单位孔深的换（吸）热量q ：''''p h g '''C m (t t )Q q L L -==式中，q ’——单位孔深换（吸）热量，w/m ；L ’——换热孔深，m ；其它同上。
