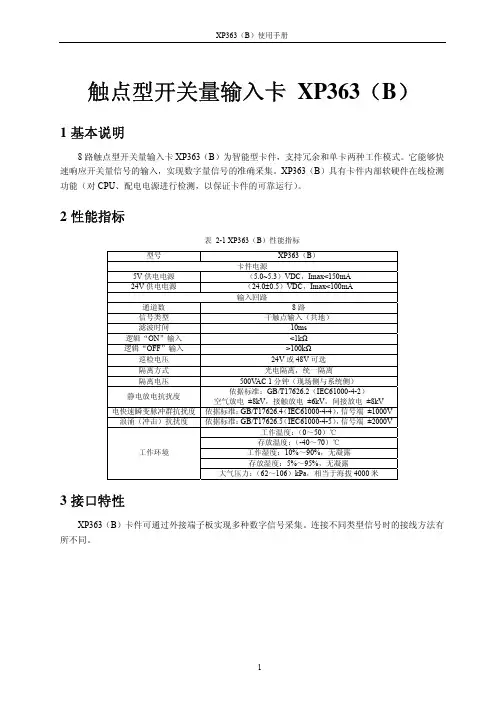

XP363（B）使用手册
1 触点型开关量输入卡 XP363（B）
1 基本说明
8路触点型开关量输入卡XP363（B）为智能型卡件，支持冗余和单卡两种工作模式。它能够快
速响应开关量信号的输入，实现数字量信号的准确采集。XP363（B）具有卡件内部软硬件在线检测
功能（对CPU、配电电源进行检测，以保证卡件的可靠运行）。
2 性能指标
表 2-1 XP363（B）性能指标 型号 XP363（B） 卡件电源 5V供电电源 （5.0~5.3）VDC，Imax<150mA 24V供电电源 （24.0±0.5）VDC，Imax<100mA 输入回路 通道数 8路 信号类型 干触点输入（共地） 滤波时间 10ms 逻辑“ON”输入 <1kΩ 逻辑“OFF”输入 >100kΩ 巡检电压 24V或48V可选 隔离方式 光电隔离，统一隔离 隔离电压 500VAC 1分钟（现场侧与系统侧）
静电放电抗扰度 依据标准：GB/T17626.2（IEC61000-4-2） 空气放电 ±8kV，接触放电 ±6kV，间接放电 ±8kV 电快速瞬变脉冲群抗扰度 依据标准：GB/T17626.4（IEC61000-4-4），信号端 ±1000V 浪涌（冲击）抗扰度 依据标准：GB/T17626.5（IEC61000-4-5），信号端 ±2000V 工作温度：（0～50）℃ 存放温度：（-40～70）℃ 工作湿度：10%～90%，无凝露 存放湿度：5%～95%，无凝露 工作环境
大气压力：（62～106）kPa，相当于海拔4000米
3 接口特性
XP363（B）卡件可通过外接端子板实现多种数字信号采集。连接不同类型信号时的接线方法有
所不同。 XP363（B）使用手册
2 3.1 普通DI触点信号
图 3-1 XP363（B）配合XP520或者XP520R端子板接口特性
3.2 24V继电器隔离触点信号
图 3-2 XP363（B）配合XP563-GPRLU端子板触点型信号接入接口特性 XP363（B）使用手册
3 3.3 24V继电器隔离电平信号
图 3-3 XP363（B）配合XP563-GPRLU端子板电平型信号接入接口特性
3.4 220V交流继电器隔离触点信号
图 3-4 XP363（B）配合XP563-GPRHU端子板触点型信号接入接口特性 XP363（B）使用手册
4 3.5 220V交流继电器隔离电平信号
图 3-5 XP363（B）配合XP563-GPRHU端子板电平型信号接入接口特性
3.6 220V交流触点信号
图 3-6 XP363（B）配合XP563-220VU端子板触点型信号接入接口特性
3.7 220V交流电平信号
图 3-7 XP363（B）配合XP563-220VU端子板电平型信号接入接口特性 XP363（B）使用手册
5 3.8 NPN接近开关信号
图 3-8 XP363（B）配合NPN型接近开关接线示意图
4 使用说明
4.1 结构简图
XP363（B）卡结构简图如下图所示（尺寸：187mm×145mm）：
图4-1 XP363（B）结构简图
4.2 LED指示灯说明
面板上有五个LED指示灯表示卡件的运行状态。4个双色LED通道指示灯，指示通道状态。 XP363（B）使用手册
6 表 4-1 卡件运行状态指示灯 LED指示灯 FAIL（红） RUN（绿） WORK（绿）COM（绿） POWER（绿） 意义 状态 故障指示 运行指示 工作/备用 通信指示 5V电源指示
灭 正常 不运行 备用 无通信 故障常亮 自检故障 CPU故障 工作 模块类型不匹配 正常
闪 CPU复位 正常 切换 正常 硬件故障
表 4-2通道状态指示灯 LED灯指示状态 通道状态指示 红绿闪烁 通道1：ON、 通道2：ON 绿 通道1：ON、 通道2：OFF 红 通道1：OFF、 通道2：ON CH 1 / 2
暗 通道1：OFF、 通道2：OFF 红绿闪烁 通道3：ON、 通道4：ON 绿 通道3：ON、 通道4：OFF
红 通道3：OFF、 通道4：ON CH 3 / 4
暗 通道3：OFF、 通道4：OFF
红绿闪烁 通道5：ON、 通道6：ON
绿 通道5：ON、 通道6：OFF 红 通道5：OFF、 通道6：ON CH 5 / 6
暗 通道5：OFF、 通道6：OFF 红绿闪烁 通道7：ON、 通道8：ON 绿 通道7：ON、 通道8：OFF
红 通道7：OFF、 通道8：ON CH 7 / 8
暗 通道7：OFF、 通道8：OFF
4.3 跳线
4.3.1 跳线说明
表 4-3 XP363（B）跳线说明
跳线标号 意义 跳线位置 JP1 24VDC查询电压 1-2 JP2 48VDC查询电压 1-2 单卡工作状态 1-2 JP3 冗余工作状态 2-3
1. 跳线JP1、JP2只可跳一个，即查询电压只可选择一个。
2. 配置不同类型的端子板时，一般情况下查询电压选择24VDC。如有特殊需求，
可选择48VDC。 XP363（B）使用手册
7 4.3.2 跳线举例
图 4-2 XP363（B）跳线举例：卡件冗余工作，查询电压为24VDC
4.4 端子接线及定义
使用XP520/XP520R接线端子板时端子定义及接线如表 4-4所示。使用其它端子板时，端子的
接线及定义请参见相应的说明书。 表 4-4接线端子说明（XP520端子板） 端子图 端子号备注
1
2 第一路（CH1）
3
4 第二路（CH2）
5
6 第三路（CH3）
7
8 第四路（CH4）
9
10 第五路（CH5）
11
12 第六路（CH6）
13
14 第七路（CH7）
15
16 第八路（CH8） XP363（B）使用手册
8 4.5 端子板选择
除使用XP520/XP520R外，XP363（B）还能通过XP527转接模块与以下端子板配套使用。
表 4-5配套端子板 描 述 型 号 使用范围 备 注
8路24VDC继电器输入端子板 XP563-GPRLU继电器节点可配置两块冗余XP363（B）卡，卡件跳24VDC信号输入
8路220VAC继电器输入端子板 XP563-GPRHU继电器节点可配置两块冗余XP363（B）卡，卡件跳24VDC信号输入
8路220VAC开关量输入端子板 XP563-220VU 干触点/电平可配置一块XP363（B）卡
与端子板XP563-GPRLU配套使用时，接线说明参见《XP563-GPRLU使用手册》。
与端子板XP563-GPRHU配套使用时，接线说明参见《XP563-GPRHU使用手册》。
与端子板XP563-220VU配套使用时，接线说明参见《XP563-220VU使用手册》。
5 工程应用注意事项
1、卡件查询电压跳线不可同时跳24V与48V。冗余工作时，请检查两块互为冗余的卡件查询电
压跳线，冗余跳线是否一致。
2、XP363（B）的冗余功能需要配合AdvanTrol-Pro V2.65+SP03及以上版本软件使用；
3、XP363（B）可以替换XP363；
4、XP363（B）配合AdvanTrol-Pro V2.65+SP03（不含）以下版本软件使用，组态时选择型号为
XP363。
6 故障分析与排除
表 6-1卡件故障分析处理 序号 故障特征 故障原因 排除方法
1 COM灯灭 无通信 检查通信线及数据转发卡
2 COM灯常亮 模块组态错误 检查组态是否正确
3 FAIL灯常亮 外配电24V故障或者变压器查询电压输出故障先检查外配电是否正确。检查CPU芯片是否插好；插拔卡件后重新上电；如仍不正常请更换卡件；
4 FAIL灯闪 卡件复位， CPU工作不正常 检查CPU芯片是否插正确
5 RUN灯灭 CPU未工作 检查CPU芯片是否插正确
6 POWER灯灭 外配电5V电源故障 检查卡件是否插正确，5V供电是否正常 XP363（B）使用手册
9 7 资料版本说明
表 7-1版本升级更改一览表 资料版本号 输出时间 更改说明
XP363（B）使用手册（V1.0） 2009-5-25 适用模块版本：XP363（B）-10.10.00
