KingSCADA教程

第一章概述本章内容KingSCADA3.1软件结构KingSCADA3.1软硬件环境KingSCADA3.1与外部设备KingSCADA3.1软件结构KingScada3.1是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。

它基于Microsoft WindowsNT/2000/XP/Vista/ Win2003server sp2 /Windoows 7操作系统，并支持多语言的操作系统。

用户可以在企业网络的所有层次的各个位置上及时获得系统的实时信息与历史信息。

采用KingSCADA3.1开发工业监控系统，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。

它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。

KingSCADA3.1结构由工程开发系统、图形编辑器及运行系统三部分构成。

工程开发系统：工程开发系统是一个工程开发设计工具，用于创建工程、创建监控画面、定义监控的设备、定义相关变量、命令语言以及设定运行系统配置等系统组态工具。

图形编辑器：在图形编辑器中用户可以绘制图形画面、设置动画链接、配置报警窗口、配置趋势曲线窗口等与图形有关的所有操作。

运行系统：工程运行界面，从采集设备中获得通讯数据，并依据图形编辑器的动画设计显示动态画面，实现人与控制设备的交互操作。

KingSCADA3.1软硬件环境1、硬件要求硬件：奔腾P4 1G以上，推荐奔腾P4 2G以上内存：最少512MB，推荐1G硬盘空间：KingSCADA3.1完全安装占用空间需约350M，至少10G硬盘空间。

显示器：VGA、SVGA或支持桌面操作系统的任何图形适配器。

要求最少显示256色，推荐无限色支持鼠标：任何PC兼容鼠标通讯：RS-232C并行口或USB接口：用于插入KingSCADA3.1加密锁2、软件要求操作系统：Windows操作系统32位(英文、中文、日文、韩文、繁体中文版本)Win2000（SP4）Win XP（SP2）Win2003server sp2（或R2)VistaWindows 7KingSCADA3.1与外部设备KingSCADA3.1软件与IO设备进行通讯是通过I/O Server来实现的，I/O Server是负责和现场设备进行通讯，并采集现场数据和控制现场数据的通讯软件模块，它支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡等（如：西门子PLC、莫迪康PLC、欧姆龙PLC、三菱PLC、研华模块等等）通过常规通讯接口（如串口方式、USB接口方式、以太网、总线、GPRS等）进行数据通讯。

第五章动画连接与脚本程序本章内容基本动画连接系统脚本自定义脚本概述为了使设计的画面与现场设备情况同步动起来，就要进行动画连接。

动画连接主要实现监视与控制功能。

所谓动画连接就是建立画面的图素与数据库变量的对应关系，使得变量数值的改变会反应到图形对象的外观的变化，这就是监视；将用户的动作与系统的行为联系起来，以便改变某些监控变量的值或执行一段动作，这就是控制。

第一节基本动画连接前面一章我们在讲精灵图和图形模型的制作时已经用到了动画连接了，不同的图素动画连接也不一样。

下面我们就有选择的介绍几种动画连接，在这里没有介绍到的动画连接请大家课后参考操作手册自己练习使用。

水泵以及阀门的状态指示：本培训工程中有三个水泵，我们以水泵1为例，在水泵上制作一个指示灯来动态显示水泵的启停状态。

我们在水泵上面画一个圆作为指示灯的图素，设置画刷属性，属性设置完成后我们设置动画连接，选择右侧连接，点击，如图5-1所示，选择“属性－画刷”图5-1 动画连接弹出如图5-2所示动画连接画面，选择变量类型为离散类型变量。

图5-2 动画连接设置点击选择变量\\local\valve_gate1。

然后进行配置，条件为“true”时，选择颜色为绿色，为“false”时，选择颜色为红色。

如图5-3所示。

配置完成后点击“确定”完成水泵状态的颜色指示设置。

同样的方式我们可以设置其他的水泵以及阀门的状态指示。

注意关联的变量不要错了。

图5-3 动画连接设置液位的报警指示：我们做一个原料罐与催化剂罐的液位的报警指示灯。

我们利用闪烁与隐含的动画连接来实现。

首先画一个圆作为报警灯的图素，然后选择右侧的连接，点击，选择“闪烁—画刷闪烁”，弹出动画连接配置画面，点击选择变量，如图5-4，选择变量\\local\valve_gate1，然后点击变量域，选择变量的报警域Alarm，选择完成后点击OK，这样动画连接关联的变量为\\local\valve_gate1.Alarm，然后配置闪烁的速度，闪烁时画刷的颜色改变，配置完成后动画连接如图5-5所示：图5-4 选择变量域图5-5 画刷闪烁动画连接配置完闪烁动画连接后我们再配置隐含的动画连接，选择右侧的连接，点击连接，选择“基本—可见性”，弹出动画连接对话框，然后选择关联的变量\\local\液位.Alarm。

KingSCADA 初级教程目录第一章概述 (1)KingSCADA3.0软件结构 (1)KingSCADA3.0软硬件环境 (1)KingSCADA3.0与外部设备 (2)培训工程简介 (2)第二章新建工程 (3)概述 (3)工程开发步骤 (3)第一节认识工程开发环境（KingMake） (3)第二节创建新的工程 (4)第三章建立硬件系统及变量 (8)第一节建立硬件系统 (8)第二节定义变量 (15)第四章绘制现场画面 (28)第一节认识图形编辑器 (28)第二节制作精灵图 (35)第三节制作图形模型 (43)第四节制作现场流程图 (54)第五章动画连接与脚本程序 (59)第一节基本动画连接 (59)第二节脚本程序 (65)第六章报警与事件 (68)第一节报警记录及输出 (68)第二节事件记录及输出 (79)第七章趋势曲线 (81)概述 (81)第一节定义变量的记录属性 (81)第二节趋势曲线图素 (81)第三节趋势曲线方法 (85)第八章与数据库连接 (88)第一节创建数据源及数据库 (88)第二节创建表格模板及记录体 (89)第三节对数据库的操作 (91)第九章 工程安全和用户管理 (96)概述 (96)第一节用户管理 (96)用户登录与注销 (100)动态修改用户 (100)设置对象的安全属性 (101)第二节工程加密 (102)第十章 冗余系统 (103)概述 (103)第一节双机热备 (103)第二节双网络冗余 (107)第三节双设备冗余 (108)第四节双IOserver冗余 (112)第十一章 报表系统 (117)概述 (117)第一节报表配置 (117)第二节实时数据报表 (121)第三节历史数据报表 (124)第十二章 网络配置以及web发布 (127)概述 (127)第一节网络配置 (128)第二节web发布 (133)概述 (133)第一章概述本章内容KingSCADA3.0软件结构KingSCADA3.0软硬件环境KingSCADA3.0与外部设备KingSCADA3.0软件结构KingScada3.0是一种通用的工业监控软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。

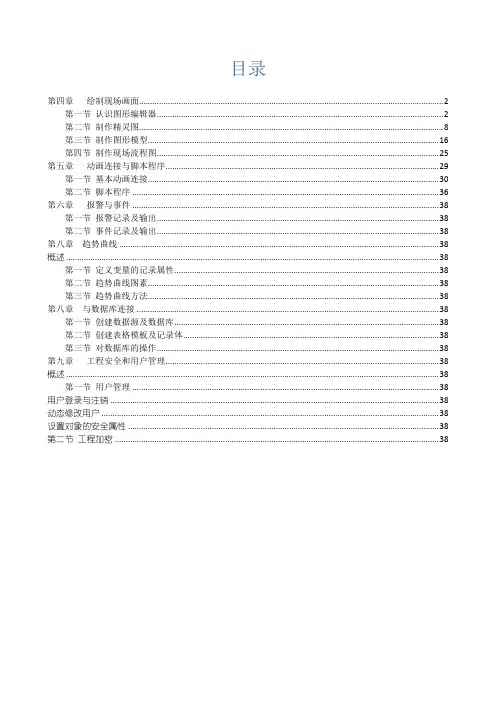

目录第四章绘制现场画面 (2)第一节认识图形编辑器 (2)第二节制作精灵图 (8)第三节制作图形模型 (16)第四节制作现场流程图 (25)第五章动画连接与脚本程序 (29)第一节基本动画连接 (30)第二节脚本程序 (36)第六章报警与事件 (38)第一节报警记录及输出 (38)第二节事件记录及输出 (38)第八章趋势曲线 (38)概述 (38)第一节定义变量的记录属性 (38)第二节趋势曲线图素 (38)第三节趋势曲线方法 (38)第八章与数据库连接 (38)第一节创建数据源及数据库 (38)第二节创建表格模板及记录体 (38)第三节对数据库的操作 (38)第九章工程安全和用户管理 (38)概述 (38)第一节用户管理 (38)用户登录与注销 (38)动态修改用户 (38)设置对象的安全属性 (38)第二节工程加密 (38)第四章 绘制现场画面本章内容认识图形编辑器 制作精灵图 制作图形模型制作现场画面第一节 认识图形编辑器在本章我们将利用KingSCADA3.1强大的绘图工具来制作现场的流程画面，画面的组成包括管道、阀门、水泵、反应釜、储藏罐等等。

在制作过程中我们还会用到图库精灵、图形模型等功能。

KingSCADA3.1图形编辑器中即绘制现场的画面，包括监控画面、趋势画面、报警画面、现场流程图等，还可以为画面中的图素设置连接动画，编写按钮的控制程序等等。

图形编辑器为您提供了强大的绘图工具，不仅提供了基本绘图工具、扩展绘图工具、Windows UI 绘图工具还提供了精灵图库，大大提高了工程开发的效率。

启动图形编辑器的方法如下：在KingSCADA3.1工程开发环境（KingMake ）中单击“编辑”菜单中的“图形系统”命令，即可弹出画面编辑器，如图4-1所示：图4-1画面编辑器画面编辑器包括：菜单栏、工具栏、工具箱、编辑界面、动画连接窗口、内容窗口、对象浏览窗口、属性配置窗口。

图形系统的绘图工具：图形系统的绘图工具有三部分组成：基本工具、扩展工具和Windows UI。
