低温不锈钢焊接工艺

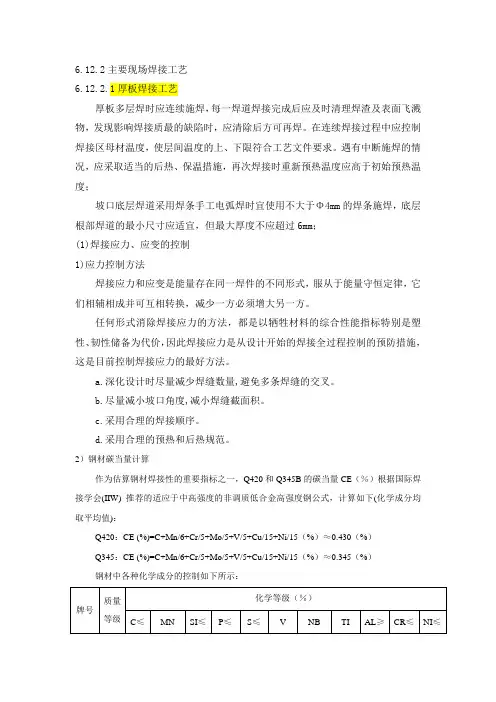

6.12.2主要现场焊接工艺

6.12.2.1厚板焊接工艺

厚板多层焊时应连续施焊，每一焊道焊接完成后应及时清理焊渣及表面飞溅物，发现影响焊接质最的缺陷时，应清除后方可再焊。在连续焊接过程中应控制焊接区母材温度，使层间温度的上、下限符合工艺文件要求。遇有中断施焊的情况，应采取适当的后热、保温措施，再次焊接时重新预热温度应高于初始预热温度；

坡口底层焊道采用焊条手工电弧焊时宜使用不大于Φ4mm的焊条施焊，底层根部焊道的最小尺寸应适宜，但最大厚度不应超过6mm；

(1)焊接应力、应变的控制

1)应力控制方法

焊接应力和应变是能量存在同一焊件的不同形式，服从于能量守恒定律，它们相辅相成并可互相转换，减少一方必须增大另一方。

任何形式消除焊接应力的方法，都是以牺牲材料的综合性能指标特别是塑性、韧性储备为代价，因此焊接应力是从设计开始的焊接全过程控制的预防措施，这是目前控制焊接应力的最好方法。

a.深化设计时尽量减少焊缝数量,避免多条焊缝的交叉。

b.尽量减小坡口角度,减小焊缝截面积。

c.采用合理的焊接顺序。

d.采用合理的预热和后热规范。

2）钢材碳当量计算

作为估算钢材焊接性的重要指标之一，Q420和Q345B的碳当量CE（％）根据国际焊接学会(IIW) 推荐的适应于中高强度的非调质低合金高强度钢公式，计算如下(化学成分均取平均值)：

Q420：CE (%)=C+Mn/6+Cr/5+Mo/5+V/5+Cu/15+Ni/15（%）≈0.430（%）

Q345：CE (%)=C+Mn/6+Cr/5+Mo/5+V/5+Cu/15+Ni/15（%）≈0.345（%）

钢材中各种化学成分的控制如下所示：

牌号 质量

等级 化学等级（％）

C≤ MN SI≤ P≤ S≤ V NB TI AL≥ CR≤ NI≤ Q420 C 0.20 ≤1.60 0.55 0.035 0.035 0.02~

0.20 0.015~

15CrMo低合金钢与1Cr18Ni9不锈钢的焊接工艺

随着现代石油化工事业的发展，管部件会选用多种材料来满足使用性能。现代焊接技术的发展，已经可以将不同性能的材料焊接成复合零部件，采用异种金属焊接结构能够充分利用材料的优异性能，如耐蚀性、耐高温、耐磨性等，而且还能节省Ti、Cu、Ag等贵重金属，从而降低成本。因此，采用异种金属焊接，越来越受到人们广泛的重视。

一、低合金钢与奥氏体不锈钢焊接的特殊问题

1、焊缝的稀释以及熔合比控制

焊接低合金钢与奥氏体钢组成的接头时，由于低合金钢母材中一般含合金元素较低，即使采用高合金的Cr-Ni奥氏体钢或基合金作为焊接材料，低合金钢母材也对整个焊接金属的合金成分具有冲淡作用，即所谓的稀释作用。焊缝被稀释的结果，使其奥氏体形成元素的含量不足，焊缝中可能形成马氏体组织，于是焊接接头的质量低劣，甚至引起裂纹。所以，焊接这类异种钢时应设法补充焊缝中的合金元素，适当采用高合金的焊接材料，其中有益的奥氏体形成元素的含量要高于奥氏体侧的母材。另外，要适当控制熔合比。

2、熔合区的化学不均性

（1）过渡区形成硬化层。在焊接热源的作用下，在熔池边缘液态金属温度较低，流动性较差，在液态停留时间较短。由于低合金钢和奥氏体钢填充金属材料的成分相差悬殊，在熔池边缘上，熔化的母材与填充金属就不能很好的熔合，结果在低合金钢这一部分焊缝金属中。所以低合金钢和奥氏体不锈钢焊接时，在紧靠低合金钢一侧熔合线的焊缝金属中，会形成和焊缝金属内部成分不同的过渡层。离熔合线越近，低合金钢的稀释作用越强烈，过渡层中的含铬、镍量也越少，过渡层将由奥氏体+马氏体区和马氏体区组成。明显地降低焊接接头的韧性，使用过程中容易出现局部脆性破坏。因此，当工作要求接头的低温冲击韧性较好时，应选用含镍量较高的焊条。

（2）熔合区的碳扩散与脱碳。当焊件热处理或使用中长时间处于高温工作时，低合金钢和奥氏体钢界面附近反应扩散使碳迁移，结果低合金钢一侧形成脱碳层而软化，在奥氏体一侧形成增碳层而硬化。由于两侧性能相差悬殊，接头受力时可能引起应力集中，降低接头高温持久强度和塑性。

2507焊接工艺方法

引言：

2507不锈钢是一种具有优异耐腐蚀性能的高强度超级双相不锈钢。在许多工业领域中，2507不锈钢广泛应用于化工、石油、海洋、能源等领域。为了确保2507不锈钢焊接接头的质量和性能，正确选择和掌握适合的焊接工艺方法是至关重要的。

一、预热工艺

在焊接2507不锈钢之前，必须进行预热处理。预热温度的选择应根据具体情况而定，通常在100°C至200°C之间。预热的目的是降低焊接区域的硬化倾向，减少残余应力，并提高焊接接头的耐腐蚀性能。

二、焊接方法

1. TIG焊接（氩弧焊）

TIG焊接是最常用的2507不锈钢焊接方法之一。在TIG焊接过程中，使用纯钨电极和惰性气体（如氩气）作为保护气体。通过将填充材料（如2507焊丝）加入焊缝，实现焊接接头的连接。TIG焊接适用于薄板和小型焊接接头，具有焊缝整洁、熔合性好等优点。

2. MIG/MAG焊接

MIG/MAG焊接是一种半自动或全自动的焊接方法，适用于大型结构件的焊接。在MIG/MAG焊接过程中，通过连续送丝将2507焊丝输送到焊缝，同时使用惰性气体（如氩气）或活性气体（如混合气体）作为保护气体。MIG/MAG焊接速度快、焊接效率高，适用于对焊接速度有要求的工程项目。

3. 电弧焊

电弧焊是一种常用的手工焊接方法，适用于简单结构和较小规模的焊接接头。在电弧焊接过程中，通过电弧产生高温，使2507焊丝和基材熔化，并形成焊缝。电弧焊接操作简单，成本较低，但焊接速度较慢。

三、填充材料选择

选择适合的填充材料对于确保2507不锈钢焊接接头的质量至关重要。常用的填充材料有2507焊丝、2209焊丝等。填充材料的选择应根据实际情况和焊接要求进行，确保焊接接头具有良好的耐腐蚀性和机械性能。

四、焊后热处理

焊接完成后，还需要进行焊后热处理，以消除焊接过程中产生的残余应力，并提高焊接接头的性能。常用的焊后热处理方法有退火和固溶处理。退火可以提高焊接接头的韧性和耐腐蚀性，固溶处理可以提高接头的强度和硬度。

不锈钢焊接工艺技术要点及焊接工艺规程

焊接时，为保证焊接质量，必须选择合理的工艺参数，所选定的焊接工艺参数总称为焊接工艺标准。例如，手工电弧焊的焊接工艺标准包括：焊接电流、焊条直径、焊接速度、电弧长度〔电压〕和多层焊焊接层数等，其中电弧长度和焊接速度一般由操作者在操作中视实际情况自行掌握，其他参数均在焊接前确定。

1．焊条直径

焊条直径根据焊件的厚度和焊接位置来选择。一般，厚焊件用粗焊条，薄焊件用细焊条。立焊、横焊和仰焊的焊条应比平焊细。平焊对接时焊条直径的选择如表4-3所示：

表4-3焊条直径的选择〔mm〕

工件厚度 2 3 4～7 8～12 ≥13

焊条直径 1.6～2.0 2.5～3.2 3.2～4.0 4.0～5.0 4.0～5.8

2．焊接电流和焊接速度

焊接电流是影响焊接接头质量和消费率的主要因素。电流过大，金属熔化快，熔深大、金属飞溅大，同时易产生烧穿、咬边等缺陷；电流过小，易产生未焊透、夹渣等缺陷，而且消费率低。确定焊接电流时，应考虑到焊条直径、焊件厚度、接头型式、焊接位置等因素，其中主要的是焊条直径。一般，细焊条选小电流，粗焊条选大电流。焊接低碳钢时，焊接电流和焊条直径的关系可由以下经历公式确定：

I=〔30～60〕d

( 4-3 )

式中：I为焊接电流〔A〕，d为焊条直径〔mm〕。

焊接速度是指焊条沿焊缝长度方向单位时间挪动的间隔 ，它对焊接质量影响很大。焊速过快，易产生焊缝的熔深浅、熔宽小及未焊透等缺陷；焊速过慢，焊缝熔深、熔宽增加，特别是薄件易烧穿。确定焊接电流和焊接速度的一般原那么是：在保证焊接质量的前提下，尽量采用较大的焊接电流值，在保证焊透且焊缝成形良好的前提下尽可能快速施焊，以进步消费率。

手工电弧焊重要的工艺及参数
