电路基础原理中的基尔霍夫定律解析

基尔霍夫电压定律和电流定律是电路分析中非常重要的两个定律。它们可以帮助我们分析电路中的电压和电流分布情况，对于电路的设计和故障排除有着重要的作用。下面让我们来逐一介绍这两个定律。

一、基尔霍夫电压定律

基尔霍夫电压定律又称作基尔霍夫第二定律，它是基尔霍夫电路分析的重要基础。该定律是由德国物理学家基尔霍夫在19世纪提出的，它描述了闭合回路中各个电阻元件上的电压之和等于电源电压之和的基本原理。

具体来说，基尔霍夫电压定律可以表示为以下几点：

1.闭合回路中，从一个节点出发依次经过各个电阻元件，最后到达同一节点所经过的电阻元件的电压之和等于零。

2.电阻元件上的电压可以表示为电流乘以电阻的乘积。

3.基尔霍夫电压定律可以应用于各种电路的分析，包括并联电路、串联电路等。

通过基尔霍夫电压定律，我们可以方便地计算电路中各个电阻元件上的电压，从而了解电路中能量的分布情况。这对于电路的设计和分析都有着重要的意义。

二、电流定律

电流定律是电路分析中的另一个重要定律，它描述了闭合回路中各个支路中的电流之和等于零的原理。电流定律可以帮助我们分析电路中电流的分布情况，对于电路的稳定性和性能有着重要的影响。

具体来说，电流定律可以表示为以下几点：

1.闭合回路中，各个支路中的电流之和等于零。

2.根据欧姆定律，电流可以表示为电压与电阻的比值，即I=V/R。

3.电流定律可以应用于各种电路的分析，包括并联电路、串联电路等。

通过电流定律，我们可以方便地计算电路中各个支路中的电流，从而了解电路中电流分布的情况。这对于电路的设计和分析也有着重要的意义。

基尔霍夫电压定律和电流定律是电路分析中非常重要的两个定律。它们可以帮助我们了解电路中电压和电流的分布情况，对于电路的设计和分析有着重要的作用。在工程实践中，我们经常会应用这两个定律来分析和设计各种电路，因此对这两个定律的理解至关重要。希望通过本文的介绍，读者能够对这两个定律有所了解，进而应用于实际工程中。在电路分析和设计中，基尔霍夫电压定律和电流定律是不可或缺的重要工具。它们可以帮助我们理解电路中电压和电流的分布情况，为电路的设计、分析和故障排除提供了便利。在本文的后续部分中，我们将进一步探讨这两个定律的应用及其在实际工程中的重要性。

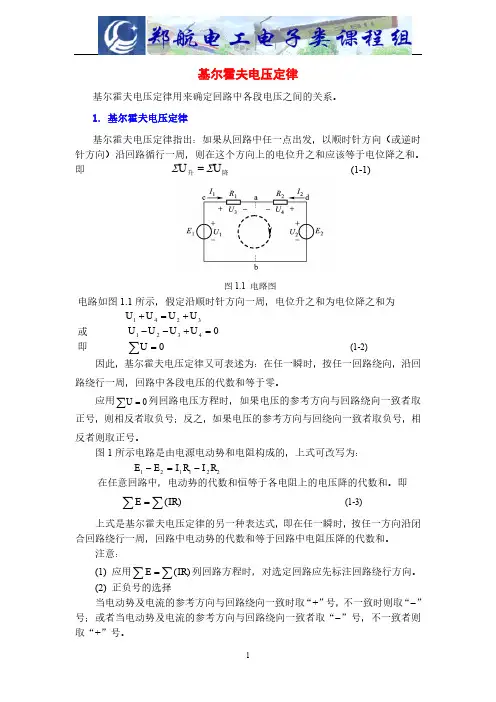

1 基尔霍夫电压定律

基尔霍夫电压定律用来确定回路中各段电压之间的关系。

1. 基尔霍夫电压定律

基尔霍夫电压定律指出：如果从回路中任一点出发，以顺时针方向（或逆时

针方向）沿回路循行一周，则在这个方向上的电位升之和应该等于电位降之和。

即 降升UU (1-1)

图1.1 电路图

电路如图1.1所示，假定沿顺时针方向一周，电位升之和为电位降之和为

3241UUUU

或 0

4321UUUU

即 0U (1-2)

因此，基尔霍夫电压定律又可表述为：在任一瞬时，按任一回路绕向，沿回

路绕行一周，回路中各段电压的代数和等于零。

应用0U列回路电压方程时，如果电压的参考方向与回路绕向一致者取

正号，则相反者取负号；反之，如果电压的参考方向与回绕向一致者取负号，相

反者则取正号。

图1所示电路是由电源电动势和电阻构成的，上式可改写为：

221121RIRIEE

在任意回路中，电动势的代数和恒等于各电阻上的电压降的代数和。即

)(IRE (1-3)

上式是基尔霍夫电压定律的另一种表达式，即在任一瞬时，按任一方向沿闭

合回路绕行一周，回路中电动势的代数和等于回路中电阻压降的代数和。

注意：

(1) 应用)(IRE列回路方程时，对选定回路应先标注回路绕行方向。

(2) 正负号的选择

当电动势及电流的参考方向与回路绕向一致时取“+”号，不一致时则取“”

号；或者当电动势及电流的参考方向与回路绕向一致者取“”号，不一致者则

取“+”号。

2 式(1-1)、(1-2)、(1-3) 是基尔霍夫电压定律的三种表示形式，其实质是相同

的，应用时可根据电路的具体情况任选一种。

2. 基尔霍夫电压定律的推广

基尔霍夫定律不仅适用于闭合回路，还可推广应用到回路的部分电路。

图2 基尔霍夫电压定律的推广应用

如图2所示，电路右边并没有构成闭合回路（有时称为开口电路），如果要

计算开口电压，可以假想一个闭合回路，其回路绕向如图所示，则根据基尔霍

实验一 基尔霍夫定律和叠加原理

一、实验目的

1、掌握基尔霍夫定律和叠加原理的内容，验证基尔霍夫定律和叠加原理的正确性。

2、 学会用电流插头、插座测量各支路电流的方法。

二、原理说明

1、基尔霍夫定律是电路的基本定律。测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律（KCL）和电压定律（KVL）。

基尔霍夫第一定律，也称节点电流定律（KCL）：对电路中的任一节点，在任一时刻，流入节点的电流之和等于流出节点的电流之和。即对电路中的任一个节点而言，应有ΣI＝0。

基尔霍夫第二定律，也称回路电压定律（KVL）：对电路中的任一闭和回路，沿回路绕行方向上各段电压的代数和等于零。即对任何一个闭合回路而言，应有ΣU＝0。

运用该定律时必须注意各支路或闭合回路中电流的正方向，此方向可预先任意设定。

2、叠加原理

叠加原理是线性电路分析的基本方法，它的内容是：有线性电阻和多个独立电源组成的线性电路中，任何一支路中的电流（或电压）等于各个独立电源单独作用时，在此支路中所产生的电流（或电压）的代数和。

当某个电源单独作用时，其余不起作用的电源应保留内阻，多余电压源作短路处理，多余电流源作开路处理。

3、实验设备

序号 名称 型号与规格 数量 备注

1 直流可调稳压电源 0~30V 两路

2 万用表 MY64 1 自备

3 直流数字电压表 0~200V 1

4 电路基础实验(一) 1 DDZ-11

4、实验内容与步骤

实验线路如图1。

（1）将两路稳压源的输出分别调节为12V和6V，接入U1和U2处。

(2) 令U1电源单独作用（将开关 K1投向U1侧，开关K2投向短路侧）。用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表1“线图1 实验原理图 性”栏。

表1

测量项目

实验内容 U1

(V) U2

(V) I1

基尔霍夫定律的验证实验原理

基尔霍夫定律的验证实验原理

1. 引言

基尔霍夫定律是电路分析中的基本原理之一。它由德国物理学家基尔霍夫于19世纪提出，为电路的分析和设计提供了基础理论。本文将介绍基尔霍夫定律的验证实验原理，并探讨其在电路分析中的重要性。

2. 基尔霍夫定律简介

基尔霍夫定律包括两条定律：基尔霍夫环路定律和基尔霍夫节点定律。基尔霍夫环路定律指出，在一个闭合回路中，所有电流的代数和等于零。基尔霍夫节点定律指出，一个节点（也可以是连接多个电路元件的交叉口）中的电流代数和等于零。基尔霍夫定律为电路的分析和计算提供了数学模型，使得我们可以通过电流和电压的关系来推导出电路中各个元件的性质，以及整个电路的行为。

3. 验证实验原理

为了验证基尔霍夫定律，我们可以进行一系列实验。以下是验证基尔霍夫定律的实验原理：

3.1 实验材料和仪器 - 电源：提供稳定的电压供应。

- 电阻：用于构建电路。

- 电流表和电压表：用于测量电路中的电流和电压。

3.2 实验步骤

1) 搭建一个简单的电路，包括一个电源和若干个串联或并联的电阻。

2) 在电路中选择一个闭合回路，将电流表连接在回路内的某一位置，用来测量电流。

3) 按照基尔霍夫环路定律，从闭合回路中选择一个起点，按照某一方向绕回路行走，并在每个电阻和电源之间的连接点处记录电压。

4) 使用电流表测量闭合回路中的电流，使用电压表测量每个连接点处的电压。

5) 检查实验测量结果是否符合基尔霍夫定律。根据基尔霍夫环路定律，所有电流的代数和应该等于零；根据基尔霍夫节点定律，每个节点处的电流代数和应该等于零。

4. 实验结果分析

通过实验测量结果的分析，我们可以验证基尔霍夫定律的有效性。如果测量结果符合基尔霍夫定律的要求，即所有电流代数和为零以及每个节点处的电流代数和为零，那么我们可以得出结论，该电路满足基尔霍夫定律。反之，如果测量结果不符合基尔霍夫定律的要求，那么说明电路存在问题，需要重新检查电路的连接和设计。
