旋涡泵工作原理
旋涡泵是一种利用离心力和涡动力来输送流体或增压的设备。其工作原理是通过涡轮和尾流板的相互作用，使得流体在泵体内形成旋涡流动，并在离心力和涡动力的作用下被抽送出来。
具体来说，旋涡泵由驱动装置、泵体和流体进出口组成。首先，驱动装置通过电机或其他动力源带动旋转轴。旋转轴与涡轮相连，当驱动装置启动后，涡轮开始旋转。
流体从进口进入泵体，并被涡轮的旋转引导形成旋涡流动。涡轮的旋转产生离心力，使得流体被向外抛离，并沿着泵体的腔室壁面形成螺旋运动。
与此同时，尾流板的存在使得流体在涡轮后面形成尾流，并通过尾流板的引导，将流体重新汇聚到中心位置。这种旋涡流动的形式使得流体在泵体内持续地被抽送，并沿着泵体轴向流动。
最后，流体经过泵体的出口被泵送出来，完成了液体输送或增压的过程。
总的来说，旋涡泵通过涡轮和尾流板的工作原理，将流体引导为旋涡流动，利用离心力和涡动力来推动流体的运动，实现对流体的输送或增压。该工作原理使得旋涡泵具有结构简单、维护方便、耐磨损等优点，在工业领域得到了广泛应用。

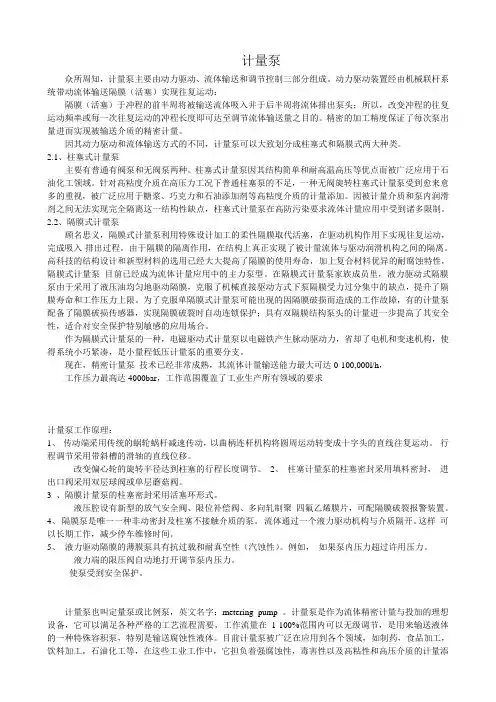

计量泵
众所周知，计量泵主要由动力驱动、流体输送和调节控制三部分组成。动力驱动装置经由机械联杆系统带动流体输送隔膜（活塞）实现往复运动：
隔膜（活塞）于冲程的前半周将被输送流体吸入并于后半周将流体排出泵头；所以，改变冲程的往复运动频率或每一次往复运动的冲程长度即可达至调节流体输送量之目的。精密的加工精度保证了每次泵出量进而实现被输送介质的精密计量。
因其动力驱动和流体输送方式的不同，计量泵可以大致划分成柱塞式和隔膜式两大种类。
2.1、柱塞式计量泵
主要有普通有阀泵和无阀泵两种。柱塞式计量泵因其结构简单和耐高温高压等优点而被广泛应用于石油化工领域。针对高粘度介质在高压力工况下普通柱塞泵的不足，一种无阀旋转柱塞式计量泵受到愈来愈多的重视，被广泛应用于糖浆、巧克力和石油添加剂等高粘度介质的计量添加。因被计量介质和泵内润滑剂之间无法实现完全隔离这一结构性缺点，柱塞式计量泵在高防污染要求流体计量应用中受到诸多限制。
2.2、隔膜式计量泵
顾名思义，隔膜式计量泵利用特殊设计加工的柔性隔膜取代活塞，在驱动机构作用下实现往复运动，完成吸入-排出过程。由于隔膜的隔离作用，在结构上真正实现了被计量流体与驱动润滑机构之间的隔离。高科技的结构设计和新型材料的选用已经大大提高了隔膜的使用寿命，加上复合材料优异的耐腐蚀特性，隔膜式计量泵 目前已经成为流体计量应用中的主力泵型。在隔膜式计量泵家族成员里，液力驱动式隔膜泵由于采用了液压油均匀地驱动隔膜，克服了机械直接驱动方式下泵隔膜受力过分集中的缺点，提升了隔膜寿命和工作压力上限。为了克服单隔膜式计量泵可能出现的因隔膜破损而造成的工作故障，有的计量泵配备了隔膜破损传感器，实现隔膜破裂时自动连锁保护；具有双隔膜结构泵头的计量进一步提高了其安全性，适合对安全保护特别敏感的应用场合。
作为隔膜式计量泵的一种，电磁驱动式计量泵以电磁铁产生脉动驱动力，省却了电机和变速机构，使得系统小巧紧凑，是小量程低压计量泵的重要分支。

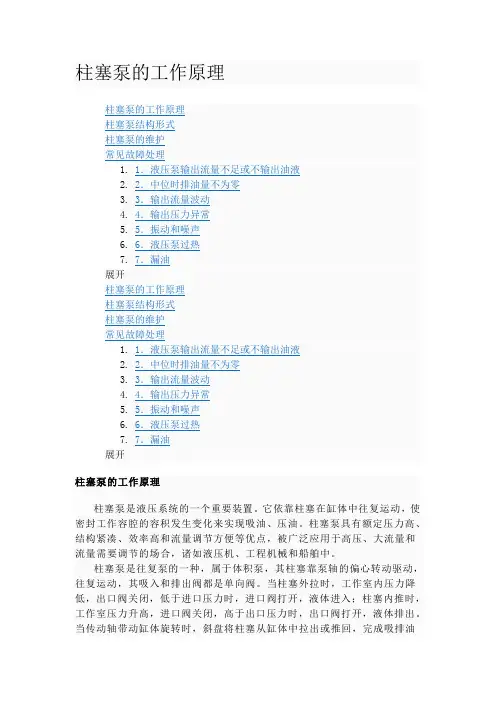

柱塞泵的工作原理
柱塞泵的工作原理
柱塞泵结构形式
柱塞泵的维护
常见故障处理
1. 1．液压泵输出流量不足或不输出油液
2. 2．中位时排油量不为零
3. 3．输出流量波动
4. 4．输出压力异常
5. 5．振动和噪声
6. 6．液压泵过热
7. 7．漏油
展开
柱塞泵的工作原理
柱塞泵结构形式
柱塞泵的维护
常见故障处理
1. 1．液压泵输出流量不足或不输出油液
2. 2．中位时排油量不为零
3. 3．输出流量波动
4. 4．输出压力异常
5. 5．振动和噪声
6. 6．液压泵过热
7. 7．漏油
展开
柱塞泵的工作原理
柱塞泵是液压系统的一个重要装置。它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点，被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。
柱塞泵是往复泵的一种，属于体积泵，其柱塞靠泵轴的偏心转动驱动，往复运动，其吸入和排出阀都是单向阀。当柱塞外拉时，工作室内压力降低，出口阀关闭，低于进口压力时，进口阀打开，液体进入；柱塞内推时，工作室压力升高，进口阀关闭，高于出口压力时，出口阀打开，液体排出。当传动轴带动缸体旋转时，斜盘将柱塞从缸体中拉出或推回，完成吸排油过程。柱塞与缸孔组成的工作容腔中的油液通过配油盘分别与泵的吸、排油腔相通。变量机构用来改变斜盘的倾角，通过调节斜盘的倾角可改变泵的排量。
柱塞泵结构形式
柱塞泵分为轴向柱塞泵和径向柱塞泵两种代表性的结构形式；由于径向柱塞泵属于一种新型的技术含量比较高的高效泵，随着不断加快，径向柱塞泵必然会成为柱塞泵应用领域的重要组成部分．
柱塞泵的维护
斜盘式轴向柱塞泵一般采用缸体转动、端面配流的形式。缸体端面上镶有一块由双金属板与钢配油盘组成的摩擦副，而且大多数是采用平面配流的方法，所以维修比较方便。配油盘是轴向柱塞泵的关键部件之一，泵工作时，一方面工作腔的高压油把缸体推向配油盘，另一方面配油盘和缸体间的油膜压力形成对缸体的液压反推力使缸体背离配油盘。缸体对配油盘的设计液压压紧力Fn略大于配油盘对缸体的液压反推力Ff，即Fn/Ff=1.05~1.1，使泵工作正常并保持较高的容积效率。
多级泵
多级泵就是很多单级泵的简单串联，组合在一起。他的输出水压可以很大。是离心泵的一种，也是依靠叶轮的旋转在获取离心力，从而物料。待气体密度达到机械真空泵的工作范围而被抽出，从而逐渐获得高真空。多级泵是靠泵腔容积的变化来实现吸气、压缩和排气的，因此它是可以变容积的离心泵。
多级泵的基本构造是由进水段、出水段、中段、尾盖、叶轮，泵体，泵轴，轴承，密封环，填料函等部件构成。
1、叶轮是多级泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、进水段、出水段、中段也称泵壳，它是多级泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热!滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出并且漂贱，太少轴承又要过热烧坏造成事故!在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因(是否有杂质，油质是否发黑，是否进水)并及时处理!
5、密封环又称减漏环。叶轮进口与泵壳间的间隙过大会造成泵内高压区的
水经此间隙流向低压区，影响泵的出水量，效率降低!间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封环，密封的间隙保持在0.25～1.10mm之间为宜。
6、填料函主要由填料，水封环，填料筒，填料压盖，水封管组成。填料函的作用主要是为了封闭泵壳与泵轴之间的空隙，不让泵内的水流不流到外面来也不让外面的空气进入到泵内。始终保持水泵内的真空!当泵轴与填料摩擦产生热量就要靠水封管住水到水封圈内使填料冷却!保持水泵的正常运行。所以在水泵的运行巡回检查过程中对填料函的检查是特别要注意!在运行600个小时左右就要对填料进行更换。
旋涡泵工作原理：
1、旋涡泵的工作原理，结构以及特性曲线的形状均与离心泵和其它类型泵不同。是一种小流量、高扬程的泵，其比转数n8一般低于40。
2、旋涡泵是一种叶片泵。主要由叶轮、泵体和泵盖组成。叶轮是一个圆盘，圆周上的叶片呈放射状均匀排列。泵体和叶轮间形成环形流道，吸入口和排出口均在叶轮的外圆周处。吸入口与排出口之间有隔板，由此将吸入口和排出口隔离开。
3、我们将泵内的液体分为两部分：叶片间的液体和流道内的液体。当叶轮旋转时，在离心力的作用下，叶轮内液体的圆周速度大于流道内液体的圆周速度，故形成图1所示的“环形流动”。又由于自吸入口至排出口液体跟着叶轮前进，这两种运动的合成结果，就使液体产生与叶轮转向相同的“纵向旋涡”。因而得到旋涡泵之名。需要特别指出的是，液体质点在泵体流道内的圆周速度小于叶轮的圆周速度。
4、在纵向旋涡过程中，液体质点多次进入叶轮叶片间，通过叶轮叶片把能量传递给流道内的液体质点。液体质点每经过一次叶片，就获得一次能量。这也是相同叶轮外径情况下，旋涡泵比其它叶片泵扬程高的原因。并不是所有液体质点都通过叶轮,随着流量的增加，“环形流动”减弱。当流量为零时，“环形流动”最强，扬程最高。由于流道内液体是通过液体撞击而传递能量。同时也造成较大撞击损失，因此旋涡泵的效率比较低。 旋涡泵主要用途：
1、旋涡泵的流量小的可到0.05l/s或更小，大的可达12.5l/s。单级扬程可达300m，当比转数超过40时，因其效率低于离心泵，因此，较少使用。
2、单级直连旋涡泵是供吸送清水或物理化学性质类似于水的液体之用，使用液温不超过60，常用于锅炉给水的配套，在造船、轻纺、化工、冶金、机械制造、水产养殖、固定消防稳压、热交换机组、农业远程喷灌等部门等都有广泛的应用。
3、旋涡泵体积小、重量轻的特点在船舶装置中具有极大的优越性。自吸能力或借助于简单装置来实现自吸。
4、具有陡降的扬程特性曲线，因此，对系统中的压力波动不敏感。某些旋涡泵可实现汽液混输。这对于抽送含有气体的易挥发的液体和汽化压力很高的高温液体具有重要的意义。
