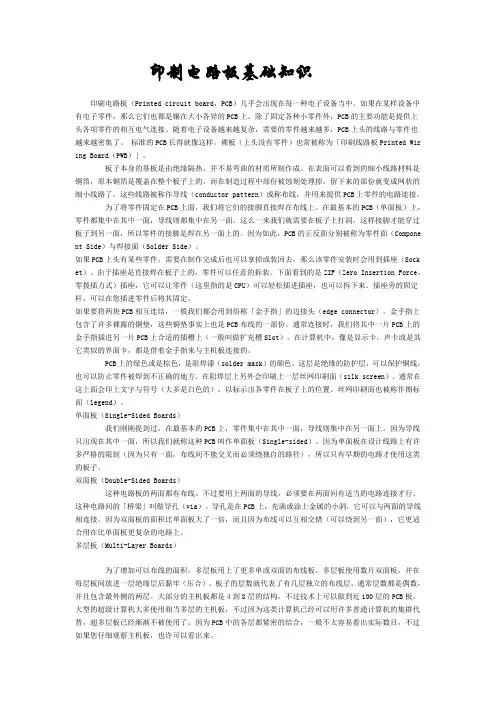

印制板基础知识
印刷电路板（Printedcircuitboard，PCB）几乎会出现在每一种电子设备当中。如果在某样
设备中有电子零件，那么它们也都是镶在大小各异的PCB上。除了固定各种小零件外，PCB
的主要功能是提供上头各项零件的相互电气连接。随着电子设备越来越复杂，需要的零件越
来越多，PCB上头的线路与零件也越来越密集了。标准的PCB长得就像这样。裸板（上头
没有零件）也常被称为「印刷线路板PrintedWiringBoard（PWB）」。
板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线
路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留
下来的部份就变成网状的细小线路了。这些线路被称作导线（conductorpattern）或称布线，
并用来提供PCB上零件的电路连接。
为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上。在最基本的PCB（单
面板）上，零件都集中在其中一面，导线则都集中在另一面。这么一来我们就需要在板子
上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。因为如此，
PCB的正反面分别被称为零件面（ComponentSide）与焊接面（SolderSide）。
如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装
时会用到插座（Socket）。由于插座是直接焊在板子上的，零件可以任意的拆装。下面看到
的是ZIF（ZeroInsertionForce，零拨插力式）插座，它可以让零件（这里指的是CPU）可
以轻松插进插座，也可以拆下来。插座旁的固定杆，可以在您插进零件后将其固定。
如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge
connector）。金手指上包含了许多裸露的铜垫，这些铜垫事实上也是PCB布线的一部份。通
常连接时，我们将其中一片PCB上的金手指插进另一片PCB上合适的插槽上（一般叫做扩
有关印制光一电路板的某些基础知识 林金堵 本刊主编 摘要 介绍了有关光学的某些最基本知识，以便于理解光印制电路板（印制光一电路板）。 关键词 光印制电路板；电磁波谱；光的全反射；光导纤维；光聚合物 中图分类号：ＴＮ４１ 文献标识码：Ｃ 文章编号：１ ００９—００９６（２００７）０７—０００６—０４ Ｔｈｅ Ｂａｓｉｃ Ｋｎｏｗｌｅｄｇｅ ｏｆ ｔｈｅ Ｏｐｔｉｃａｌ Ｗａｖｅｇｕｉｄｅ Ｐｒｉｎｔｅｄ Ｃｉｒｃｕｉｔ Ｂｏａｒｄ Ｌｉｎ Ｊｉｎｄｕ Ａｂｓｔｒａｃｔ Ｔｈｉｓ ｐａｐｅｒ ｉｎｔｒｏｄｕｃｅｓ ｔｈｅ ｂａｓｉｃ ｋｎｏｗｌｅｄｇｅ ｏｆ ｔｈｅ ｏｐｔｉｃｓ。Ｉｔ ｉｓ ｕｎｄｅｒｓｔａｎｄａｂｌｅ ｔｈａｔ ｏｐｔｉｃａｌ ｗａｖｅｇｕｉｄｅｓ ｉｎｔｏ ｐｒｉｎｔｅｄ ｃｉｒｃｕｉｔ ｂｏａｒｄ． Ｋｅｙ ｗｏｒｄｓ ｏｐｔｉｃａｌ ｗａｖｅｇｕｉｄｅｓ ｉｎｔｏ ｐｒｉｎｔｅｄ ｃｉｒｃｕｉｔ ｂｏａｒｄ；ｅｌｅｃｔｒｏｍａｇｎｅｔｉｃ ｗａｖｅ ｃｈａｒｔ；ａｌｌ ｒｅｆｌｅｃｔｉｖｅ ｌｉｇｈｔ； ｆｉｂｒｅ ｏｐｔｉｃｓ；ｏｐｔｉｃａｌ ｐｏｌｙｍｅｒ
信息技术的快速发展，使传统的ＰＣＢ中，以 “电（电流或电压）”来传输、处理信号（或数 据）等形式已接近其“极限”，目前乃至今后正 在开始走向由“光”来传输和处理更高速的信号， 这就是人们正在谈论的光印制电路板。为了更好理 解和掌握光印制电路板，本文主要介绍某些光学的 最基本的基础知识。 １光印制电路板的称谓问题 大家知道，印制电路板的称谓，除了工艺制造 色彩和历史原因外，主要是指在印制电路板上信号 的传输、处理等是以“电”的形式来完成的，因 此，长期以来统称为印制线路板（ＰＷＢ，仅用于 传输信号）或印制电路板（ＰＣＢ，实指安装上各 种各样元组件的功能板，既能够传输信号，又能够 Ｐｒｉｎｔｅｄ Ｃｉｒｃｕｉｔ ｌｎｆｏｒｍａｔｉｏｎ印制电路信息２００７ Ｎｏ．７ 处理信号的印制板）。 从今以后要出现的是以光来传输或兼有处理 （含计算等）信号的印制板，将如何来称谓他们 呢？按传统延续的称谓，应该是称为“印制光路 板”才对，因为信号是通过“光”来传输或兼有 处理的。如果，在一块印制板中既有“电”来传 输或兼有处理信号的，又有“光”来传输或兼有 处理信号的，那么，这样的印制板就应该称为印制 光．电路板、光印制电路板、光．ＰＣＢ或简称光．电 印制板（注意：在这里是指光．电印制线路板，英 文缩写为ＯＥ．ＰＷＢ或０．ＰＣＢ，不能说成“光．电印 制电路板”或写成ＯＥ．ＰＣＢ），或“光．电基板”， 而不该称为“光．电印制电路板”或缩写为“ＯＥ． Ｐ Ｃ Ｂ
电子设计与制作 课程教案
授课时间 第 12 周 星期一 第 5、6 节
授课题目（章、节）：实验二 印制电路板设计实训(二)
教学基本要求： 1. 了解印刷电路板的基本概念；
2. 掌握印刷电路板的设计流程
3. 掌握用PCB设计编辑器制作印刷电路板。
教学方案：
一、印制电路板的设计流程
设计内容及要求：
[练习1] 试画图13.1所示的波形发生电路，要求：（1）使用双面板，板框尺寸见电路板参考图13.2。（2）采用插针式元件。（3）镀铜过孔。（4）焊盘之间允许走一根铜膜线。（5）最小铜膜线走线宽度10 mil，电源地线的铜膜线宽度为20mil。（6）要求画出原理图、建立网络表、人工布置元件，自动布线。图13.1所示电路的元件表见表13-1。参考电路见图13.2。注意：每一个原理图元件都应该正确的设置封装（FootPrint）原理图应该进行ERC检查，然后再形成元件表和形成网表。注意在Design/Rules菜单中设置整板、电源和地线的线宽。
一、印制电路板设计的步骤
1.绘制电路原理图
1. ERC
3.创建网络表
4.PCB板制作
5.生成PCB板报表
作业和思考题：
印制电路板基础知识
印刷电路板（Printed circuit board，PCB）几乎会出现在每一种电子设备当中。如果在某样设备中有电子零件，那么它们也都是镶在大小各异的PCB上。除了固定各种小零件外，PCB的主要功能是提供上头各项零件的相互电气连接。随着电子设备越来越复杂，需要的零件越来越多，PCB上头的线路与零件也越来越密集了。 标准的PCB长得就像这样。裸板（上头没有零件）也常被称为「印刷线路板Printed Wiring Board（PWB）」。
板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线（conductor pattern）或称布线，并用来提供PCB上零件的电路连接。
为了将零件固定在PCB上面，我们将它们的接脚直接焊在布线上。在最基本的PCB（单面板）上，零件都集中在其中一面，导线则都集中在另一面。这么一来我们就需要在板子上打洞，这样接脚才能穿过板子到另一面，所以零件的接脚是焊在另一面上的。因为如此，PCB的正反面分别被称为零件面（Component Side）与焊接面（Solder Side）。
如果PCB上头有某些零件，需要在制作完成后也可以拿掉或装回去，那么该零件安装时会用到插座（Socket）。由于插座是直接焊在板子上的，零件可以任意的拆装。下面看到的是ZIF（Zero Insertion Force，零拨插力式）插座，它可以让零件（这里指的是CPU）可以轻松插进插座，也可以拆下来。插座旁的固定杆，可以在您插进零件后将其固定。
如果要将两块PCB相互连结，一般我们都会用到俗称「金手指」的边接头（edge connector）。金手指上包含了许多裸露的铜垫，这些铜垫事实上也是PCB布线的一部份。通常连接时，我们将其中一片PCB上的金手指插进另一片PCB上合适的插槽上（一般叫做扩充槽Slot）。在计算机中，像是显示卡，声卡或是其它类似的界面卡，都是借着金手指来与主机板连接的。
