室内电缆敷设施工要点

电缆作为电能传输的一个通道，在我们的生活中无处不在。但是因为电的危险性，在建筑物内，一般将电缆敷设在较隐蔽的位置，如专用井道、吊顶上或墙体内，很难看见。现在常用电缆的主要原料为重金属铜，在用电量大的场所（计算机机房或数据中心），设计的电缆线径也大，相应的也很重，敷设难度也会加大。一条质量合格的电缆在隐蔽状态下如何保证其安全使用并不被浪费，除了电缆两端的安全配置以外，敷设过程中保证电缆的绝缘层完好和导体的完整尤为重要。将电缆安全、高效的敷设完成，要注意以下方面。

首先勘察现场，确定电缆敷设的起始点，编制电缆敷设顺序表，按设计和实际路径计算每根电缆的长度，合理安排每盘电缆以减少换盘次数和损耗，然后将电缆搬移到位。电缆敷设时排列整齐，走向合理，不宜交叉。同一层面应尽可能考虑连续施放同一种型号、规格或外径接近的电缆。强、弱电或交、直流电不能在同一桥架或导管内敷设。

穿越楼层的电缆应由上往下敷设。如果是整轴的电缆不能搬运上楼，需要用吊装工具将电缆由下往上拉。在电缆的每个拐弯处必须有人负责电缆的拐弯前进。成卷的电缆放在电缆盘上，整轴的电缆需要支架撑起，保证盘或轴能轻松转动。

线缆穿管敷设时应先清除管内杂物和积水，管口应有保护措施。不进入接线盒（箱）的垂直管口再穿入电线、电缆后，管口应密封。电缆穿管敷设时，不同回路、不同电压和交流与直流的电线，不应穿于同一导管内；同一交流回电线应穿于同一金属导管内，且管内电线不得有接头。电缆出入电缆沟、竖井、建筑物、配电柜、管口处要做密封处理；

在地面的线槽或桥架敷设时，电缆不得放在桥架外的地面进行拉拽。在吊装的线槽敷设时，施工人员不得站在梯子上拽电缆，由指挥人员统一喊口令，施工人员抓着电缆同时往前方送。电缆、线在线槽内有50%的余量，不得有接头。

一、 施工准备

（一） 作业条件

1、 技术准备:审阅设计图纸,现场勘察电气设备的安装位置和电缆桥架安装的路由；电缆桥架途径；建筑结构类型；预埋件和预留孔洞的位置、尺寸。

2、 2.编制施工方案:根据阅图和勘察记录,选定电缆桥架在不同建筑结构路段的安装型式；根据合同工期和施工人员组成确定施工组织。确定施工方案时应遵循如下规定:

（1） 电缆桥架应尽可能在建筑物、构筑物(如墙柱梁、楼板等)上安装。

（2） 电缆桥架的总平面布置应做到距离最短又满足施工安装、电缆敷设的要求。

（3） 梯架或有孔托盘水平敷设时距地高度不低于2.5m；线槽、无孔托盘距地高度不低于2.2m。但敷设在电气专用房间(如配电室、电气竖井、技术层)内除外。

（4） 桥架垂直敷设时,在距地1.8m以下部分应加金属盖保护,但敷设在电气专用房间内时可除外。

（5） 电缆桥架多层敷设时其层间距离一般为:

① 桥架上部距顶板或其他障碍物不应小于0.3m；

② 电力电缆桥架间不应小于0.3m；

③ 控制电缆桥架间不应小于0.2m； ④ 弱电电缆桥架与电力电缆桥架间不应小于0.5m,如有屏蔽盖板可减至0.3m。

（6） 下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外,均不应敷设在同一层桥架上:

① 1kⅤ以上和1kⅤ以下的电缆；

② 强电、弱电、控制电缆；

③ 应急照明和其他照明电缆；

④ 向一级负荷供电的双路电源电缆。

（7） 几组电缆在同一高度敷设时,各相邻电缆桥架间应考虑维护、检修的需要,一般不宜小于0.6m。

（8） (8)电缆桥架水平敷设时,支撑跨距一般为1.5～3m,垂直敷设时,固定点间距不大于2m。桥架弯曲半径小于300mm时,应在距弯曲段与直线段接合处300～600mm的直线段侧设一个支撑,当弯曲半径大于300mm时,还应在弯曲段中部增设一个支吊架。在进出箱、柜和变形缝及丁字接头的三端500mm内设支撑。

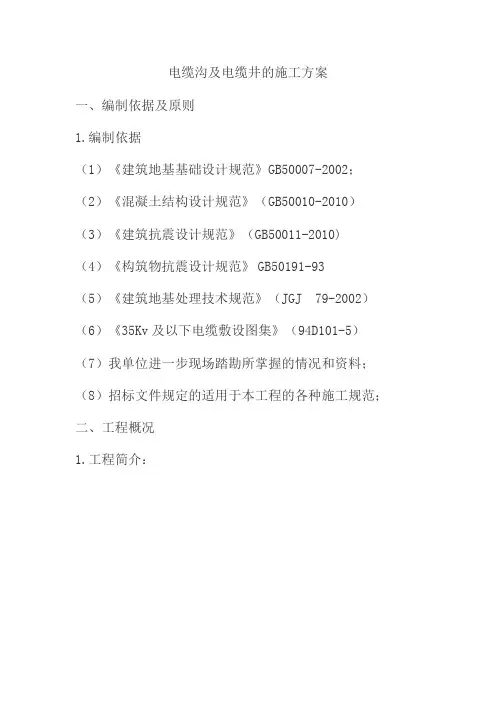

电缆沟及电缆井的施工方案

一、编制依据及原则

1.编制依据

（1）《建筑地基基础设计规范》GB50007-2002；

（2）《混凝土结构设计规范》（GB50010-2010）

（3）《建筑抗震设计规范》（GB50011-2010)

（4）《构筑物抗震设计规范》 GB50191-93

（5）《建筑地基处理技术规范》（JGJ 79-2002）

（6）《35Kv及以下电缆敷设图集》（94D101-5）

（7）我单位进一步现场踏勘所掌握的情况和资料；

（8）招标文件规定的适用于本工程的各种施工规范；

二、工程概况

1.工程简介：

施工数量表：

序号 名称

规格 单位 数量 备注

1 挖方 M³

2 填方 M³

3 电缆沟 M

4 电缆井

座

5 钢筋 T

二、施工准备计划及施工方案

1.施工人员表：

序号 工种名称 计划人数

1 砼工

2 钢木工

3 泥工

4 机械工

5 普工

合计

2.拟投入的主要施工机械设备表

序号 机械或设备名称 数量

1 锤子

2 履带式挖掘机

3 自卸汽车 4 机动翻斗车

5 电动潜水泵

6 柴油发电机

7 砂浆拌和机

8 砼拌和机

9 电动夯

10 插入式砼振动器

11 平板振动器

3.主要检验机具配置表

序号 名称 单位 数量 规格型号 备注

1 水准仪 台

2 经纬仪 台

3 塔尺 把

4 检测尺 把

5 检测尺 把

6 钢卷尺 把

7 钢卷尺 把

8 钢板尺 把

9 水平尺 把

10 水平尺 把

4.工程投入的主要物资

序号 名称 单位 数量

1 水泥 T

2 钢筋 T

3 中粗砂 M³

4 碎石40～15mm M³

编号：

室外电缆井及电缆隧道施工方案

工程名称： 郑州市轨道交通2号线一期工程

地铁里程：

施工单位： 中国中铁郑州市轨道交通2号线

一期工程土建施工04工区经理部

编制单位： 审批单位：

部 门： 部 门：

项目总工程师： 企业技术负责人：

编 制 人：

编 制 日 期： 年 月 日 审 批 日 期： 年 月 日 目 录

1、工程概况 ................................................................................................................................................................................ 2

2、编制依据 ................................................................................................................................................................................ 2

3、施工计划 ................................................................................................................................................................................ 2
