DS-8616N-E8参数

  • 格式：doc
  • 大小：44.50 KB
  • 文档页数：2

DS-8616N-E8参数

视音频输入 网络视频输入 16路

网络视频接入带宽 100Mbps

视音频输出 HDMI输出 1路，分辨率：1024x768/60Hz，1280x720/60Hz，

1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz

VGA输出 1路，分辨率：1024x768/60Hz，1280x720/60Hz，

1280x1024/60Hz，1600×1200/60Hz，1920x1080p/60Hz

音频输出 1个，RCA接口（线性电平，阻抗：1kΩ）

视音频编解码参数 录像分辨率 5MP/3MP/1080p/UXGA/720p/VGA/

4CIF/DCIF/2CIF/CIF/QCIF

同步回放 16路

录像管理 录像/抓图模式 手动录像、定时录像、移动侦测录像、报警录像、

动测或报警录像、动测和报警录像

回放模式 即时回放、常规回放、事件回放、标签回放、日志回放

备份模式 常规备份、事件备份

硬盘驱动器 类型 8个SATA接口,选配eSATA接口

最大容量 每个接口支持容量小于4TB的硬盘作为录像盘

外部接口 语音对讲输入 1个，BNC接口（电平：2.0Vp-p，阻抗：1kΩ）

网络接口 2个，RJ45 10M/100M/1000M自适应以太网口

串行接口 1个，标准RS-485串行接口(预留)；

1个，标准RS-232串行接口

USB接口 2个USB2.0，1个USB3.0

报警输入 16路

报警输出 4路

网络管理 网络协议 IPv6、UPnP(即插即用)、NTP（网络校时）、SADP（自动搜索IP地址）、PPPoE(拨号上网）、DHCP（自动获取IP地址）等

其他 电源 AC 220V 功耗（不含硬盘） ≤20W

工作温度 -10℃--＋55℃

工作湿度 10％--90％

机箱 19英寸标准2U机箱

尺寸 445mm（宽）×470mm（深）×90mm（高）

重量（不含硬盘） ≤8Kg

合集下载

海康威视硬盘录像机DS-8600N-E8系列快速操作指南V3.0.3(标配中文)

海康威视硬盘录像机DS-8600N-E8系列快速操作指南V3.0.3(标配中文)

i DS-7600系列快速操作指南 前言

UD.6L0102B0556A0176 E1 E2 77 E4 86 E8系列快速操作指南 前言

i 前言

非常感谢您购买我司产品，如您有任何疑问或需求请随时联系我们。

适用型号

本手册适用于以下产品： 产品系列 产品型号 产品名称

DS-7600N-E1系列 DS-7604/08/16N-E1 NVR

DS-7600N-E2系列 DS-7608/16/32N-E2 NVR

DS-7600N-E1/N系列 DS-7604N-E1/4N NVR

DS-7600N-E1/P系列 DS-7604N-E1/4P NVR

DS-7600N-E2/N系列 DS-7608/16/32N-E2/8N NVR

DS-7600N-E2/P系列 DS-7608/16/32N-E2/8P NVR

DS-7700N-E4系列 DS-7708/16/32N-E4 NVR

DS-7700N-E4/P系列 DS-7708N-E4/8P NVR DS-7716/32N-E4/16P

DS-8600N-E8系列 DS-8608/16/32N-E8 NVR

声明

 我们已尽量保证手册内容的完整性与准确性，但也不免出现技术上不准确、与产

品功能及操作不相符或印刷错误等情况出现，如有任何疑问或争议，请以海康威

视最终解释为准。

 产品和手册将实时进行更新，恕不另行通知。

 本手册内容仅为用户提供参考指导作用，不保证与实物完全一致，请以实物为准。

 本手册中提到的部件、组件和附件仅作说明之用，不代表购买机型的配置，详细

配置请以装箱清单为准。

030003104021376 E1 E2 77 E4 86 E8系列快速操作指南 前言

ii 特别声明

在使用视频监控设备时，对于监听接口的使用与维护，请您严格遵守适用的法律、

法规要求。出于非法目地使用视频监控设备、探听他人隐私等，均属于非法监听。

描述内容约定

报价汇总表和报价明细表

报价汇总表和报价明细表

完美WORD格式

专业整理分享 一、报价汇总表及报价明细表

1 报价汇总表

项目名称：夏津县纪委监委办案点监控设备及软包项目

项目编号：DZXJZC-20180070

序号 货物名称 数量 单价（元） 小计（元）

1 监控摄像设备(枪机) 4 387 1548.00

2 监控摄像设备(半球) 5 456 2280.00

3 监控摄像设备（网络红外防爆半球） 20 543 10860.00

4 监控摄像设备（特写摄像机） 6 1437 8622.00

5 监控摄像设备（卫生间摄像机） 6 418 2508.00

6 显示设备（温湿度显示屏） 6 1075 6450.00

7 监控摄像设备 （拾音器） 12 250 3000.00

8 控制器 9 562 5058.00

9 门禁读头 18 106 1908.00

10 电磁锁 9 150 1350.00

11 电磁锁 6 112 672.00 完美WORD格式

专业整理分享 12 按钮 6 25 150.00

13 高清谈话记录主机 6 9000 54000.00

14 综合监控管理平台（含谈话一体机） 1 37500 37500.00

15 存储服务器 1 23000 23000.00

16 监控硬盘 48 812 38976.00

17 NTP时间服务器 1 15875 15875.00

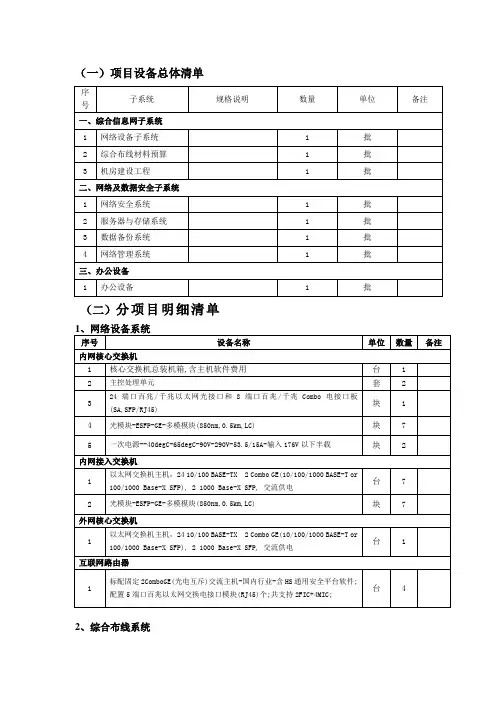

硬件网络系统集成建设设计方案

硬件网络系统集成建设设计方案

（一）项目设备总体清单

序号 子系统 规格说明 数量 单位 备注

一、综合信息网子系统

1 网络设备子系统 1 批

2 综合布线材料预算 1 批

3 机房建设工程 1 批

二、网络及数据安全子系统

1 网络安全系统 1 批

2 服务器与存储系统 1 批

3 数据备份系统 1 批

4 网络管理系统 1 批

三、办公设备

1 办公设备 1 批

（二）分项目明细清单

1、网络设备系统

序号 设备名称 单位 数量 备注

内网核心交换机

1 核心交换机总装机箱,含主机软件费用 台 1

2 主控处理单元 套 2

3 24端口百兆/千兆以太网光接口和8端口百兆/千兆Combo电接口板(SA,SFP/RJ45) 块 1

4 光模块-ESFP-GE-多模模块(850nm,0.5km,LC) 块 7

5 一次电源--40degC-65degC-90V-290V-53.5/15A-输入176V以下半载 块 2

内网接入交换机

1 以太网交换机主机，24 10/100 BASE-TX 2 Combo GE(10/100/1000 BASE-T or

100/1000 Base-X SFP), 2 1000 Base-X SFP, 交流供电 台 7

2 光模块-ESFP-GE-多模模块(850nm,0.5km,LC) 块 7

外网核心交换机

1 以太网交换机主机，24 10/100 BASE-TX 2 Combo GE(10/100/1000 BASE-T or

100/1000 Base-X SFP), 2 1000 Base-X SFP, 交流供电 台 1

互联网路由器

1 标配固定2ComboGE(光电互斥)交流主机-国内行业-含HS通用安全平台软件;配置5端口百兆以太网交换电接口模块(RJ45)个;共支持2FIC+4MIC; 台 4

HK产品参数.docx

HK产品参数.docx

1. 200 万，20 倍红外网络高速球 DS-2DF7284-XF/JYD-EZ9200

主要特性

红外功能

• 最低照度OLux

• 采用高效红外阵列，低功耗，照射距离达150m

• 红外灯与倍率距离匹配算法，根据倍率及距离调节红外灯亮度和角度，使图像达到理想的状态

• 内置热处理装置，降低球机内腔温度，防止球机内罩起雾

• 恒流电路设计，红外灯寿命达3万小时

系统功能：

• 采用高性能传感器，图像清晰，最大分辨率可达1920x1080

• 支持智能运动跟踪功能

• 支持标准的API开发接口，支持海康SDK、Onvif. CGI和PSIA协议接入

• 支持PAL/NTSC制式切换，具有良好的地区适用性

• 支持三维智能定位功能，配合DVR/客户端软件/IE可实现点击跟踪和放大

• 支持3D数字降噪

• 支持多语言菜单及操作提示功能，用户界面友好

• 支持系统双备份功能，确保数据断电不丢失

• 支持断电状态记忆功能，上电后自动回到断电前的云台和镜头状态

• 支持防雷、防浪涌、防突波

• 室外球达到IP66防护等级

• 支持定时任务预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球

机校验/辅助输出等功能

机芯功能：

• 支持自动光圈、自动聚焦、自动白平衡、背光补偿

• 支持超低照度，0.05Lux/F1.6（彩色）,0.005Lux/FL6（黑白）,0 Lux with IR

• 支持宽动态功能

• 支持多边形隐私遮蔽，多区域可设，多颜色、马赛克可选

网络功能：

• 采用高性能平台，性能可靠稳定

• 支持以太网控制，同时支持模拟输出 • 可通过IE浏览器和客户端软件观看图像并实现控制

• 支持SDHC卡和标准的SD卡存储

• 支持NAS存储录像，录像可断网续传，最高可支持8个NAS盘

• 支持三级用户权限管理，支持授权的用户和密码，支持HTTPS加密和IEEE 802.lx网络访问控制IP
