安装桥架施工方案

介绍

在建筑施工过程中，桥架（也称为电缆桥架）是一种用于支撑和保护电缆、管道等设备的重要工具。安装桥架是确保电缆线路安全可靠运行的关键步骤之一。本文将介绍安装桥架的施工方案，包括施工前的准备工作、安装步骤、施工注意事项等内容。

施工准备工作

在进行桥架安装之前，需要进行一系列准备工作，以确保施工的顺利进行。

1. 设计方案评审

在施工之前，需要对桥架系统的设计方案进行评审。评审内容包括设计图纸、材料选型、施工工艺等。评审的目的是确保设计方案具备合理性和可行性，以及满足电缆线路的需求。 2. 材料准备

根据设计方案确定所需要的桥架材料类型和规格，并进行采购。常用的桥架材料包括钢制桥架、铝制桥架、塑料桥架等。材料准备时需要注意合理的材料搬运和储存，防止材料受损。

3. 工具准备

准备所需的施工工具，包括电动工具（钻孔机、切割机等）、手工工具（螺丝刀、铅锤等）以及安全防护用品（安全帽、防护眼镜等）等。确保所有工具齐全，并进行检查和维护。

4. 施工人员培训

对参与桥架安装的施工人员进行培训，使其了解安全操作规程、施工顺序等。培训内容可以包括对安全注意事项的强调、桥架组装和安装的具体步骤以及质量控制要求等。 5. 施工现场准备

确定施工现场，并进行布置。清理施工区域，确保无障碍物、安全通道畅通，并设置警示标识以及施工区域的安全防护措施。在特殊情况下，可能需要进行施工现场的临时搭建，如搭建临时工作平台等。

安装步骤

安装桥架的具体步骤如下：

1. 准确定位

根据设计方案，确定桥架的安装位置，并进行标记。使用测量工具进行准确定位，确保安装的准确性和一致性。

2. 组装桥架

根据设计要求，将桥架进行组装。根据设计图纸，选择合适的桥架连接件，并使用螺母、螺栓等将桥架连接件与桥架进行连接。 3. 安装桥架

将组装好的桥架安装到预定位置上。在安装过程中，需要注意遵循设计方案要求的高度、间距和斜度等。同时，要保证桥架的平整和稳定。

4. 连接设备

根据电缆线路的需求，将电缆或管道等设备连接到已安装的桥架上。注意安装的顺序、连接的紧固度和线路的拉伸程度等。

5. 调整和检查

在安装完成后，对桥架进行调整和检查。确保桥架的水平和垂直度，没有松动、变形等问题。同时，对连接的设备进行检查，确保其稳固性和安全性。

施工注意事项

在桥架安装的施工过程中，需注意以下事项： 1. 施工现场安全：施工现场应设置明显的警示标识，防止行人误入施工区域；施工人员应佩戴好安全防护用品，做好个人防护措施；施工现场应保持整洁，避免施工杂物堆放。

2. 施工质量控制：严格按照设计方案要求进行施工，并进行质量控制。检查桥架的组装和安装质量，确保其稳定和可靠性。

3. 安全操作规程：施工人员应熟悉安全操作规程，遵循安全操作流程。严禁违反操作规程进行施工，避免导致安全事故的发生。

4. 环境保护：在施工过程中，要注意环境保护。合理使用施工材料，避免材料浪费和污染，并对施工现场进行清理和整理。

结论

桥架安装是保证电缆线路正常运行的重要环节，合理的施工方案和严格的施工流程对于确保桥架安装质量和安全至关重要。在施工前要进行充分的准备工作，组织安装过程中要严格按照施工步骤进行操作，并注意施工现场的安全和环境保护问题。只有做好这些工作，才能确保桥架安装的稳定可靠和安全运行。

合集下载

桥架安装施工方案0

桥架安装施工方案0

一：工程概况

本工程地下一层，功能房间为：变配电室、地下车库和设备用房。地上A区四层，B区四层，C区住院部一到十一层，其中十二层局部为电梯机房，设备层在四层和五层中间，五至十一层病房。

二: 桥架安装说明

1:本工程电缆桥架表面防火处理，颜色为驼灰色。

2：本工程桥架考虑主电和备用电电源分开敷设，所以桥架中间加隔板。

3:本工程所有弱电线路均穿同一个线槽，但应分槽敷设，消防和弱电同走一个线槽内敷设，中间加隔板。

4:本工程桥架吊架采用通丝镀锌圆钢双吊杆和角钢现场制作安装。

（1）：300以下的桥架，吊架采用通丝镀锌圆钢双吊杆，横担采用角钢。

（2）300以上的桥架，吊架、横担均采用角钢制作。

（3）水平桥架支架安装间距2米

(4)支架具体做法见施工要点

三：工艺流程

支架制作→弹线定位→支架安装→桥架安装

四：施工要点

1:支架制作

（1）、桥架规格：（50+50）*50 ，（50+50）*100，（100+50）*50

具体做法为： 通丝镀锌吊杆30*3角钢横担Φ8膨胀螺栓

（2）、桥架规格：（100+100）*100 ，（150+50）*100，（100+100）*200，（150+150）*100，（200+100）*150

具体做法为：同上，膨胀螺栓改为Φ10，角钢横担改为40*40

（3）、桥架规格：（300+100）*200，（200+200）*150，（500+100）*200，

650*200

具体做法为：

40*4角钢横担40*4角钢立柱Φ10膨胀螺栓

（4）、桥架规格：（400+400）*150，（400+400）*200

具体做法为：

50*5角钢横担50*5角钢立柱Φ10膨胀螺栓

注：桥架支架、吊架说明：

（1） 桥架吊杆、吊架长度根据现场实际情况制作。

（2） 支架采用角钢制作后，底漆刷铁红油漆一遍，面漆刷驼灰防锈漆一遍。

桥架安装施工方案

桥架安装施工方案

一：工程概况

本工程位于天津市静海县团泊新城西区，健康产业园西南角。北临北华路，南侧为鄱阳湖，西接津交路辅道，东临东海道。工程建成后集比赛、训练、办公等为一体。工程由体育馆和排球馆两个单体场馆建筑组成。

二: 桥架安装说明

1、电缆桥架梁下0.10m安装，当与风管、水管交叉时，管道从上至下安装顺序为：风管、电缆桥架、压力水管，各层管道之间应预留安装维护间距。

2、金属线槽和电缆桥架水平安装时，支架间距不大1.5米，垂直安装间距不大于2.0米。灯具安装时避开线槽，强弱电线槽或桥架应保持不小于净距为300mm。

3、所有消防用电的桥架均为防火金属封闭桥架。若不敷设在桥架内桥架及线槽内电线、电缆不得有断点和接头，向同一设备供电的主用电缆和备用电缆通在同一桥架内敷设时应采用防火隔板隔开。

（1）：200MM以下的桥架，采用30*3角钢做龙门支架。

（2）300-400MM的桥架，采用40*4角钢做龙门支架。

（3）500MM以上的桥架，采用50*5角钢做龙门支架。

（4）桥架水平支架安装间距2米

（5）桥架竖向支架安装间距1.5米

（6）支架具体做法见施工要点

三：工艺流程

支架制作→弹线定位→支架安装→桥架安装

四：施工要点

1:支架制作

具体做法为：

（1）水平桥架支架

（2）、竖向桥架支架安装

说明：竖井内桥架采用10#槽钢做龙门支架

注：桥架支架、吊架说明：

桥架支架长度根据现场实际情况制作。

支架采用角钢制作除锈后，刷红丹防锈漆二遍，刷驼灰面漆二遍。

支架焊接连接处，角钢与角钢三面施焊，要求焊缝饱满，无夹渣、咬肉现象。

2:拉线定位

（1）、根据图纸及施工现场确定始端到终端，找好水平线，用拉线沿顶棚在线路的中心线进行放线。根据中心线再确定两边膨胀螺栓的位置，沿顶棚放好螺栓位置的水平线。 （2）按桥架安装说明要求，分匀档距并用笔标出具体位置。

3、支架安装

（1）在确定支吊架的位置时，应按以下要求确定：

电缆桥架安装施工方案

电缆桥架安装施工方案

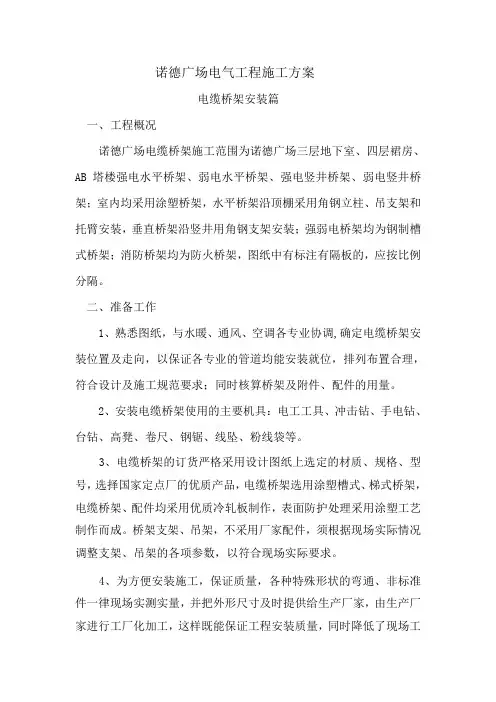

诺德广场电气工程施工方案
