桥架安装方案

一：工程概况

本工程地下一层，功能房间为：变配电室、地下车库和设备用房。地上A区四层，B区四层，C区住院部一到十一层，其中十二层局部为电梯机房，设备层在四层和五层中间，五至十一层病房。

二: 桥架安装说明

1:本工程电缆桥架表面防火处理，颜色为驼灰色。

2：本工程桥架考虑主电和备用电电源分开敷设，所以桥架中间加隔板。

3:本工程所有弱电线路均穿同一个线槽，但应分槽敷设，消防和弱电同走一个线槽内敷设，中间加隔板。

4:本工程桥架吊架采用通丝镀锌圆钢双吊杆和角钢现场制作安装。

（1）：300以下的桥架，吊架采用通丝镀锌圆钢双吊杆，横担采用角钢。

（2）300以上的桥架，吊架、横担均采用角钢制作。

（3）水平桥架支架安装间距2米

(4)支架具体做法见施工要点

三：工艺流程

支架制作→弹线定位→支架安装→桥架安装

四：施工要点

1:支架制作

（1）、桥架规格：（50+50）*50 ，（50+50）*100，（100+50）*50

具体做法为： 通丝镀锌吊杆30*3角钢横担Φ8膨胀螺栓

（2）、桥架规格：（100+100）*100 ，（150+50）*100，（100+100）*200，（150+150）*100，（200+100）*150

具体做法为：同上，膨胀螺栓改为Φ10，角钢横担改为40*40

（3）、桥架规格：（300+100）*200，（200+200）*150，（500+100）*200，

650*200

具体做法为：

40*4角钢横担40*4角钢立柱Φ10膨胀螺栓

（4）、桥架规格：（400+400）*150，（400+400）*200

具体做法为：

50*5角钢横担50*5角钢立柱Φ10膨胀螺栓

注：桥架支架、吊架说明：

（1） 桥架吊杆、吊架长度根据现场实际情况制作。

（2） 支架采用角钢制作后，底漆刷铁红油漆一遍，面漆刷驼灰防锈漆一遍。

电缆桥架的施工方案及措施

电缆桥架是一种用于电缆敷设的承载结构，广泛应用于建筑、电力、通信等领域。为了确保电缆桥架施工的质量和安全性，本文将提供一份详细的施工方案及措施。

一、前期准备工作

为了顺利进行电缆桥架的施工，首先需要进行详细的前期准备工作。具体措施如下：

1.方案设计

制定详细的电缆桥架施工方案，包括施工过程中的步骤、工期、施工人员安排等内容。确保方案合理、可行，并经相关部门批准。

2.材料准备

准备所需要的电缆桥架材料，包括槽钢、连接件、支架等。确保材料质量合格，并按照设计要求进行数量的准备。

3.施工人员培训

对参与电缆桥架施工的人员进行培训，提高他们的施工技能和安全意识。确保他们了解施工方案，并能正确操作施工设备。

二、施工方案

电缆桥架的施工包括以下步骤：

1.地基处理 根据设计要求，对施工区域的地基进行处理。清除杂物、平整地面，并进行必要的土方工程。

2.安装支架

按照方案要求，安装电缆桥架的支架。在安装过程中，要确保支架的稳固和垂直度，使用水平仪进行测量和调整。

3.安装槽钢

将预先准备好的槽钢安装在支架上。槽钢的安装应按照设计要求进行，确保槽钢之间的间距和高度符合标准。

4.连接件安装

使用连接件将各个部分的槽钢连接在一起，形成完整的桥架结构。连接件的安装过程中，要确保连接牢固、无松动。

5.接地处理

对电缆桥架进行接地处理，以防止静电积聚和电流泄漏。接地处理应符合相关规范和标准，确保施工区域的电气安全。

三、施工措施

为保证电缆桥架施工的质量和安全，需采取以下措施：

1.安全防护

所有参与施工的人员必须佩戴安全帽、工作鞋等必要的个人防护用品。同时，设置警示标志，确保现场安全。 2.质量控制

严格按照施工方案和设计要求进行操作，确保工程质量达到标准。对电缆桥架的材料、尺寸、连接牢固性等进行全面检查。

3.施工现场管理

定期清理施工现场，保持整洁有序。合理安排施工人员的工作时间和休息时间，确保他们在良好状态下进行施工。

桥架电缆敷设安装施工方案

1、敷设工艺

（1）在桥架结构预制安装好后，将桥架电缆沿桥架方向线路进行连接；

（2）用固定装置将电缆支架和桥架结构进行连接；

（3）电缆放置在支架内，应注意避免缠绕；

（4）在电缆→桥架结构方向上，用导线夹把线拉紧，用导线绳把电缆固定住；

（5）安装好电缆后，需要对电缆进行重新验收，确保电缆的安装质量；

（6）在桥架敷设电缆完成后，需要对整体桥架结构的安全性进行检查。

2、注意事项

（1）在桥架电缆敷设施工过程中，应严格按照设计要求进行敷设，避免产生偏差以及在敷设过程中产生安全隐患；

（2）在桥架结构拆除和装置安装过程中应当规范化施工，运用正确的方法，以保证施工质量；

（3）电缆放置时应注意防止电缆受潮；

（4）施工过程中，在桥架结构安装时应当按照技术规范要求来安装； （5）施工中，对于电缆的处理过程、接头的处理、绝缘等要求应当认真细致，注意电流过大会对结构产生危害，所以电流的过度也要控制；

（6）在桥架敷设电缆完成后。

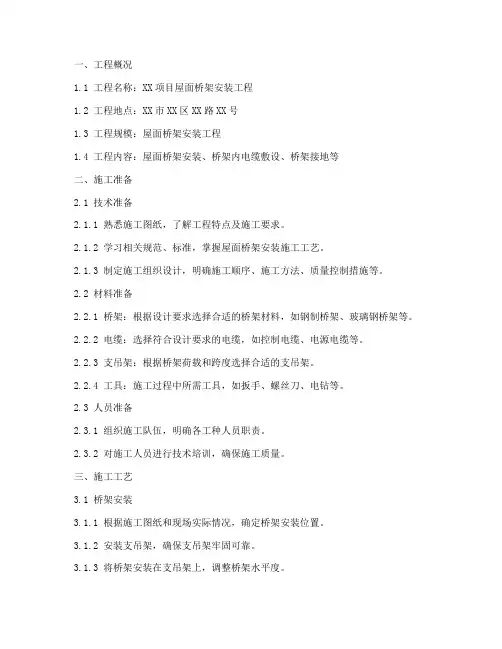

一、工程概况

1.1 工程名称：XX项目屋面桥架安装工程

1.2 工程地点：XX市XX区XX路XX号

1.3 工程规模：屋面桥架安装工程

1.4 工程内容：屋面桥架安装、桥架内电缆敷设、桥架接地等

二、施工准备

2.1 技术准备

2.1.1 熟悉施工图纸，了解工程特点及施工要求。

2.1.2 学习相关规范、标准，掌握屋面桥架安装施工工艺。

2.1.3 制定施工组织设计，明确施工顺序、施工方法、质量控制措施等。

2.2 材料准备

2.2.1 桥架：根据设计要求选择合适的桥架材料，如钢制桥架、玻璃钢桥架等。

2.2.2 电缆：选择符合设计要求的电缆，如控制电缆、电源电缆等。

2.2.3 支吊架：根据桥架荷载和跨度选择合适的支吊架。

2.2.4 工具：施工过程中所需工具，如扳手、螺丝刀、电钻等。

2.3 人员准备

2.3.1 组织施工队伍，明确各工种人员职责。

2.3.2 对施工人员进行技术培训，确保施工质量。

三、施工工艺

3.1 桥架安装

3.1.1 根据施工图纸和现场实际情况，确定桥架安装位置。

3.1.2 安装支吊架，确保支吊架牢固可靠。

3.1.3 将桥架安装在支吊架上，调整桥架水平度。 3.1.4 检查桥架安装质量，确保桥架符合设计要求。

3.2 桥架内电缆敷设

3.2.1 根据设计要求，将电缆敷设于桥架内。

3.2.2 电缆敷设过程中，注意电缆间距、弯曲半径等要求。

3.2.3 检查电缆敷设质量，确保电缆敷设符合规范。

3.3 桥架接地

3.3.1 根据设计要求，将桥架接地。

3.3.2 接地电阻应符合规范要求。

3.3.3 检查接地质量，确保接地可靠。

四、质量控制

4.1 材料质量：确保所用材料符合设计要求，具有出厂合格证。

4.2 施工过程：严格按照施工工艺进行施工，确保施工质量。

4.3 检查验收：施工过程中，进行自检、互检、专检，确保工程质量。

4.4 质量保证措施：建立健全质量保证体系，确保工程质量。
