Juniper防火墙新手教程12：Juniper防火墙使用ADSL拨号上网

Juniper SRX防火墙简明配置手册卞同超Juniper 服务工程师Juniper Networks, Inc.北京市东城区东长安街1号东方经贸城西三办公室15层1508室邮编:100738电话:目录Juniper SRX防火墙简明配置手册SRX系列防火墙是Juniper公司基于JUNOS操作系统的安全系列产品,JUNOS集成了路由、交换、安全性和一系列丰富的网络服务;目前Juniper公司的全系列路由器产品、交换机产品和SRX安全产品均采用统一源代码的JUNOS操作系统,JUNOS是全球首款将转发与控制功能相隔离,并采用模块化软件架构的网络操作系统;JUNOS作为电信级产品的精髓是Juniper真正成功的基石,它让企业级产品同样具有电信级的不间断运营特性,更好的安全性和管理特性,JUNOS软件创新的分布式架构为高性能、高可用、高可扩展的网络奠定了基础;基于NP架构的SRX系列产品产品同时提供性能优异的防火墙、NAT、IPSEC、IPS、SSL VPN和UTM等全系列安全功能,其安全功能主要来源于已被广泛证明的ScreenOS操作系统;本文旨在为熟悉Netscreen防火墙ScreenOS操作系统的工程师提供SRX防火墙参考配置,以便于大家能够快速部署和维护SRX防火墙,文档介绍JUNOS操作系统,并参考ScreenOS配置介绍SRX防火墙配置方法,最后对SRX防火墙常规操作与维护做简要说明;一、JUNOS操作系统介绍层次化配置结构JUNOS采用基于FreeBSD内核的软件模块化操作系统,支持CLI命令行和WEBUI两种接口配置方式,本文主要对CLI命令行方式进行配置说明;JUNOS CLI使用层次化配置结构,分为操作operational和配置configure两类模式,在操作模式下可对当前配置、设备运行状态、路由及会话表等状态进行查看及设备运维操作,并通过执行config或edit命令进入配置模式,在配置模式下可对各相关模块进行配置并能够执行操作模式下的所有命令run;在配置模式下JUNOS采用分层分级模块下配置结构,如下图所示,edit命令进入下一级配置类似unix cd命令,exit命令退回上一级,top命令回到根级;JunOS配置管理JUNOS通过set语句进行配置,配置输入后并不会立即生效,而是作为候选配置Candidate Config等待管理员提交确认,管理员通过输入commit命令来提交配置,配置内容在通过SRX语法检查后才会生效,一旦commit通过后当前配置即成为有效配置Active config;另外,JUNOS允许执行commit命令时要求管理员对提交的配置进行两次确认,如执行commit confirmed 2命令要求管理员必须在输入此命令后2分钟内再次输入commit以确认提交,否则2分钟后配置将自动回退,这样可以避免远程配置变更时管理员失去对SRX的远程连接风险;在执行commit命令前可通过配置模式下show命令查看当前候选配置Candidate Config,在执行commit后配置模式下可通过run show config命令查看当前有效配置Active config;此外可通过执行show | compare比对候选配置和有效配置的差异;SRX上由于配备大容量硬盘存储器,缺省按先后commit顺序自动保存50份有效配置,并可通过执行rolback和commit命令返回到以前配置如rollback 0/commit可返回到前一commit配置；也可以直接通过执行save 手动保存当前配置,并执行load override / commit调用前期手动保存的配置;执行load factory-default / commit命令可恢复到出厂缺省配置;SRX可对模块化配置进行功能关闭与激活,如执行deactivate security nat/comit命令可使NAT 相关配置不生效,并可通过执行activate security nat/commit使NAT配置再次生效;SRX通过set语句来配置防火墙,通过delete语句来删除配置,如delete security nat和edit security nat / delete一样,均可删除security防火墙层级下所有NAT相关配置,删除配置和ScreenOS不同,配置过程中需加以留意;SRX主要配置内容部署SRX防火墙主要有以下几个方面需要进行配置：System：主要是系统级内容配置,如主机名、管理员账号口令及权限、时钟时区、Syslog、SNMP、系统级开放的远程管理服务如telnet等内容;Interface:接口相关配置内容;Security:是SRX防火墙的主要配置内容,安全相关部分内容全部在Security层级下完成配置,如NAT、Zone、Policy、Address-book、Ipsec、Screen、Idp等,可简单理解为ScreenOS防火墙安全相关内容都迁移至此配置层次下,除了Application自定义服务;Application：自定义服务单独在此进行配置,配置内容与ScreenOS基本一致;routing-options：配置静态路由或router-id等系统全局路由属性配置;二、SRX防火墙配置对照说明初始安装2.1.1 登陆Console口通用超级终端缺省配置连接SRX,root用户登陆,密码为空login: rootPassword:--- JUNOS built 2009-07-16 15:04:30 UTCroot% cli /进入操作模式/root>root> configureEntering configuration mode /进入配置模式/editRoot2.1.2 设置root用户口令设置root用户口令root set system root-authentication plain-text-passwordroot new password : root123root retype new password: root123密码将以密文方式显示root show system root-authenticationencrypted-password "$1$xavDeUe6$"; SECRET-DATA注意：强烈建议不要使用其它加密选项来加密root和其它user口令如encrypted-password加密方式,此配置参数要求输入的口令应是经加密算法加密后的字符串,采用这种加密方式手工输入时存在密码无法通过验证风险;注：root用户仅用于console连接本地管理SRX,不能通过远程登陆管理SRX,必须成功设置root 口令后,才能执行commit提交后续配置命令;2.1.3 设置远程登陆管理用户root set system login user lab class super-user authentication plain-text-password root new password : lab123root retype new password: lab123注：此lab用户拥有超级管理员权限,可用于console和远程管理访问,另也可自行灵活定义其它不同管理权限用户;2.1.4 远程管理SRX相关配置run set date /设置系统时钟/set system time-zone Asia/Shanghai/设置时区为上海/set system host-name SRX3400-A/设置主机名/set system name-server 1.1.1.1 /设置DNS服务器/set system services ftpset system services telnetset system services web-management http/在系统级开启ftp/telnet/http远程接入管理服务/set interfaces ge-0/0/ family inet address 10.1.1.1/24或set interfaces ge-0/0/0 unit 0 family inet address 10.1.1.1/24set interfaces ge-0/0/1 unit 0 family inet address 10.1.2.1/24set routing-options static route 0.0.0.0/0 p 10.1.1/配置逻辑接口地址及缺省路由,SRX接口要求IP地址必须配置在逻辑接口下类似ScreenOS的子接口,通常使用逻辑接口0即可/set security zones security-zone untrust interfaces ge-0/0//将ge-0/0/接口放到untrust zone去,类似ScreenOS/set security zones security-zone untrust host-inbound-traffic system-services ping set security zones security-zone untrust host-inbound-traffic system-services http set security zones security-zone untrust host-inbound-traffic system-services telnet /在untrust zone打开允许远程登陆管理服务,ScreenOS要求基于接口开放服务,SRX要求基于Zone开放,从SRX主动访问出去流量开启服务,类似ScreenOS/PolicyPolicy配置方法与ScreenOS基本一致,仅在配置命令上有所区别,其中策略的允许/拒绝的动作Action需要额外配置一条then语句将ScreenOS的一条策略分解成两条及以上配置语句;Policy 需要手动配置policy name,policy name可以是字符串,也可以是数字与ScreenOS的policy ID 类似,只不过需要手工指定;set security zones security-zone trust address-book address pc1 10.1.1.10/32set security zones security-zone untrust address-book address server1 10.0.2.1/32 /与ScreenOS一样,在trust和untrust zone下分别定义地址对象便于策略调用,地址对象的名称可以是地址/掩码形式/set security zones security-zone trust address-book address-set addr-group1 address pc1/在trust zone下定义名称为add-group1的地址组,并将pc1地址放到该地址组中/set security policies from-zone trust to-zone untrust policy 001 match source-address addr-group1 destination-address server1 application anyset security policies from-zone trust to-zone untrust policy 001 then permit/定义从trust 到untrust方向permit策略,允许addr-group1组的源地址访问server1地址any服务/NATSRX NAT较ScreenOS在功能实现方面基本保持一致,但在功能配置上有较大区别,配置的主要差异在于ScreenOS的NAT与policy是绑定的,无论是MIP/VIP/DIP还是基于策略的NAT,在policy 中均要体现出NAT内容除了缺省基于untrust接口的Souec-NAT模式外,而SRX 的NAT则作为网络层面基础内容进行独立配置独立定义地址映射的方向、映射关系及地址范围,Policy中不再包含NAT相关配置信息,这样的好处是易于理解、简化运维,当网络拓朴和NAT映射关系发生改变时,无需调整Policy配置内容;SRX NAT和Policy执行先后顺序为：目的地址转换－目的地址路由查找－执行策略检查－源地址转换,结合这个执行顺序,在配置Policy时需注意：Policy中源地址应是转换前的源地址,而目的地址应该是转换后的目的地址,换句话说,Policy中的源和目的地址应该是源和目的两端的真实IP地址,这一点和ScreenOS存在区别,需要加以注意;SRX中不再使用MIP/VIP/DIP这些概念,其中MIP被Static静态地址转换取代,两者在功能上完全一致；DIP被Source NAT取代；基于Policy的目的地址转换及VIP被 Destination NAT取代;ScreenOS中基于Untrust zone接口的源地址转换被保留下来,但在SRX中不再是缺省模式SRX中Trust Zone接口没有NAT模式概念,需要手工配置;类似ScreenOS,Static属于双向NAT,其他类型均属于单向NAT,此外,SRX还多了一个proxy-arp概念,如果定义的IP Pool可用于源或目的地址转换与接口IP 在同一子网时,需配置SRX对这个Pool内的地址提供ARP代理功能,这样对端设备能够解析到IP Pool地址的MAC地址使用接口MAC地址响应对方,以便于返回报文能够送达SRX;下面是配置举例及相关说明：2.3.1 Interface based NATNAT：set security nat source rule-set 1 from zone trustset security nat source rule-set 1 to zone untrustset security nat source rule-set 1 rule rule1 match source-address 0.0.0.0/0 destination-address security nat source rule-set 1 rule rule1 then source-nat interface上述配置定义NAT源地址映射规则,从Trust Zone访问Untrust Zone的所有流量用Untrust Zone 接口IP做源地址转换;Policy:set security policies from-zone trust to-zone untrust policy 1 match source-address 10.1.2.2set security policies from-zone trust to-zone untrust policy 1 match destination-address anyset security policies from-zone trust to-zone untrust policy 1 match application anyset security policies from-zone trust to-zone untrust policy 1 then permit上述配置定义Policy策略,允许Trust zone 10.1.2.2地址访问Untrust方向任何地址,根据前面的NAT配置,SRX在建立session时自动执行接口源地址转换;2.3.2 Pool based Source NATNAT：set security nat source pool pool-1 address to security nat source rule-set 1 from zone trustset security nat source rule-set 1 to zone untrustset security nat source rule-set 1 rule rule1 match source-address 0.0.0.0/0 destination-address security nat source rule-set 1 rule rule1 then source-nat pool pool-1set security nat proxy-arp interface ge-0/0/2 address to 上述配置表示从trust方向any到untrust方向any访问时提供源地址转换,源地址池为pool1 ,同时ge-0/0/2接口为此pool IP提供ARP代理;需要注意的是：定义Pool时不需要与Zone及接口进行关联;配置proxy-arp目的是让返回包能够送达SRX,如果Pool与出接口IP不在同一子网,则对端设备需要配置指向的Pool地址路由;Policy：set security policies from-zone trust to-zone untrust policy 1 match source-address 10.1.1.2set security policies from-zone trust to-zone untrust policy 1 match destination-address anyset security policies from-zone trust to-zone untrust policy 1 match application any set security policies from-zone trust to-zone untrust policy 1 then permit上述配置定义Policy策略,允许Trust zone 10.1.2.2地址访问Untrust方向任何地址,根据前面的NAT配置,SRX在建立session时自动执行源地址转换;2.3.3 Pool base destination NATNAT：set security nat destination pool 111 address security nat destination rule-set 1 from zone untrustset security nat destination rule-set 1 rule 111 match source-address 0.0.0.0/0set security nat destination rule-set 1 rule 111 match destination-address security nat destination rule-set 1 rule 111 then destination-nat pool 111上述配置将外网any访问地址映射到内网地址,注意：定义的Dst Pool是内网真实IP地址,而不是映射前的公网地址;这点和Src-NAT Pool有所区别;Policy：set security policies from-zone trust to-zone untrust policy 1 match source-address anyset security policies from-zone trust to-zone untrust policy 1 match destination-address security policies from-zone trust to-zone untrust policy 1 match application anyset security policies from-zone trust to-zone untrust policy 1 then permit上述配置定义Policy策略,允许Untrust方向任何地址访问Trust方向,根据前面的NAT配置,公网访问时,SRX自动执行到的目的地址转换;ScreenOS VIP功能对应的SRX Dst-nat配置：set security nat destination pool 222 address port 8000set security nat destination rule-set 1 from zone untrustset security nat destination rule-set 1 rule 111 match source-address 0.0.0.0/0set security nat destination rule-set 1 rule 111 match destination-address security nat destination rule-set 1 rule 111 match destination-port 8000set security nat destination rule-set 1 rule 111 then destination-nat pool 222上述NAT配置定义：访问地址8000端口映射至地址8000端口,功能与ScreenOS VIP端口映射一致;2.3.4 Pool base Static NATNAT：set security nat static rule-set static-nat from zone untrustset security nat static rule-set static-nat rule rule1 match destination-address security nat static rule-set static-nat rule rule1 then static-nat prefix security policies from-zone trust to-zone untrust policy 1 match source-address anyset security policies from-zone trust to-zone untrust policy 1 match destination-address security policies from-zone trust to-zone untrust policy 1 match application anyset security policies from-zone trust to-zone untrust policy 1 then permitStatic NAT概念与ScreenOS MIP一致,属于静态双向一对一NAT,上述配置表示访问时转换为,当访问Internet时自动转换为;IPSEC VPNSRX IPSEC VPN支持Site-to-Site VPN 和基于NS-remote的拨号VPN,和ScreenOS一样,site-to-site VPN也支持路由模式和Policy模式,在配置方面也和ScreenOS基本一致;SRX 中的加密/验证算法在命名上和ScreenOS存在一些区别,配置过程中建议选择ike和ipsec的proposal为 standard模式,standard中包含SRX支持的全部加密/验证算法,只要对端设备支持其中任何一种即可;SRX中通道接口使用st0接口,对应ScreenOS中的tunnel虚拟接口;下面是图中左侧SRX基于路由方式Site-to-site VPN配置：set interfaces st0 unit 0 family inet address 10.2.0.1/24set security zones security-zone untrust interfacesset routing-options static route 10.1.2.0/24 next-hop定义st0 tunnel接口地址/Zone及通过VPN通道到对端网络路由set security ike policy ABC mode mainset security ike policy ABC proposal-set standardset security ike policy ABC pre-shared-key ascii-text juniper定义IKE Phase1 policy参数,main mode,standard proposal及预共享密钥方式set security ike gateway gw1 ike-policy ABCset security ike gateway gw1 address 10.0.2.1set security ike gateway gw1 external-interface ge-0/0/定义IKE gaeway参数,预共享密钥认证,对端网关10.0.2.1,出接口ge-0/0/1位于untrust zoneset security ipsec policy AAA proposal-set standardset security ipsec vpn vpn1 bind-interfaceset security ipsec vpn vpn1 ike gateway gw1set security ipsec vpn vpn1 ike ipsec-policy AAAset security ipsec vpn vpn1 establish-tunnels immediately定义ipsec Phase 2 VPN参数：standard proposal、与接口绑定,调用Phase 1 gw1 ike网关; set security policies from-zone untrust to-zone trust policy vpn-policy match source-address anyset security policies from-zone untrust to-zone trust policy vpn-policy match destination-address anyset security policies from-zone untrust to-zone trust policy vpn-policy match application anyset security policies from-zone untrust to-zone trust policy vpn-policy then permitset security policies from-zone trust to-zone untrust policy vpn-policy match source-address anyset security policies from-zone trust to-zone untrust policy vpn-policy match destination-address anyset security policies from-zone trust to-zone untrust policy vpn-policy match application anyset security policies from-zone trust to-zone untrust policy vpn-policy then permit 开启双向policy以允许VPN流量通过Application and ALGSRX中自定义服务及ALG使用方法与ScreenOS保持一致,系统缺省开启FTP ALG,为TCP 21服务提供FTP应用ALG;自定义服务如果属于FTP类应用,需要将此自定义服务非TCP 21端口与FTP 应用进行关联;下面举例定义一个FTP类服务ftp-test,使用目的端口为TCP 2100,服务超时时间为3600秒,并将此自定义服务与FTP应用关联ALG,系统将识别此服务为FTP应用并开启FTPALG来处理该应用流量;set applications application ftp-test protocol tcp destination-port 2100 inactivity-timeout 3600set applications application ftp-test application-protocol ftpJSRPJSRP是Juniper SRX的私有HA协议,对应ScreenOS的NSRP双机集群协议,支持A/P和A/A模式,JSRP对ScreenOS NSRP协议和JUNOS Cluster集群技术进行了整合集成,熟悉NSRP协议有助于对JSRP协议的理解;JSRP和NSRP最大的区别在于JSRP是完全意义上的Cluster概念,两台设备完全当作一台设备来看待,两台设备的接口板卡顺序编号、运维变更将对两台设备同时进行操作,无需额外执行ScreenOS的配置和会话同步等操作,而ScreenOS NSRP可看作在同步配置和动态对象session基础上独立运行的两台单独设备;JSRP要求两台设备在软件版本、硬件型号、板卡数量、插槽位置及端口使用方面严格一一对应;由于SRX 是转发与控制层面完全分裂架构,JSRP需要控制层面配置同步和数据层面Session同步两个平面的互联,建议控制和数据层面互联链路使用光纤链路直连部分平台强制要求光纤链路直连;JSRP接口命名方式采用多个机箱抽象成一个逻辑机箱之后再统一为各个槽位进行编号,如上所示的SRX5800,每个SRX5800机箱有12个业务槽位,节点0槽位号从0开始编号,节点1槽位号从12开始往后编;整个JSRP配置过程包括如下7个步骤配置Cluster id和Node id 对应ScreenOS NSRP 的cluster id并需手工指定设备使用节点id指定Control Port 指定控制层面使用接口,用于配置同步及心跳指定Fabric Link Port 指定数据层面使用接口,主要session等RTO同步配置Redundancy Group 类似NSRP的VSD group,优先级与抢占等配置每个机箱的个性化配置单机无需同步的个性化配置,如主机名、带外管理口IP地址等配置Redundant Ethernet Interface 类似NSRP的Redundant冗余接口配置Interface Monitoring 类似NSRP interface monitor,是RG数据层面切换依据SRX JSRP配置样例：配置Cluster id和Node idSRX-A>set chassis cluster cluster-id 1 node 0 reboot注意该命令需在operational模式下输入,Cluster ID取值范围为1 – 15,当Cluster ID = 0时将unsets the clusterSRX-B>set chassis cluster cluster-id 1 node 1 reboot指定Control Port如果主控板RE上有固定control-ports,则无需指定：set chassis cluster control-ports fpc 11 port 0set chassis cluster control-ports fpc 23 port 0指定Fabric Link Portset interfaces fab0 fabric-options member-interfaces ge-1/0/0set interfaces fab1 fabric-options member-interfaces ge-13/0/0注：Fabric Link中的Fab0固定用于node 0,Fab1固定用于node 1配置Redundancy GroupRG0固定用于主控板RE切换,RG1以后用于redundant interface切换,RE切换独立于接口切换set chassis cluster reth-count 10 指定整个Cluster中redundant ethernet interface 最多数量set chassis cluster redundancy-group 0 node 0 priority 200高值优先,与NSRP相反set chassis cluster redundancy-group 0 node 1 priority 100set chassis cluster redundancy-group 1 node 0 priority 200高值优先,与NSRP相反set chassis cluster redundancy-group 1 node 1 priority 100每个机箱的个性化配置,便于对两台设备的区分与管理set groups node0 system host-name SRX-Aset groups node0 interfaces fxp0 unit 0 family inet address 1.1.1.1/24 带外网管口名称为fxp0,区别ScreenOS的MGT口set groups node1 system host-name SRX-Bset groups node1 interfaces fxp0 unit 0 family inet address 1.1.1.2/24set apply-groups ${node} 应用上述groups配置配置Redundant Ethernet InterfaceRedundant Ethernet Interface类似ScreenOS里的redundant interface,只不过Redundant Ethernet interface是分布在不同的机箱上这一特性又类似ScreenOS 的VSI接口;Set interface ge-0/0/0 gigether-options redundant-parent reth0 node 0的ge-0/0/0接口Set interface ge-13/0/0 gigether-options redundant-parent reth0 node 1的ge-0/0/0接口Set interface reth0 redundant-ether-options redundancy-group 1 reth0属于RG1 Set interface reth0 unit 0 family inet address 配置Interface Monitoring,被监控的接口Down掉后,RG1将自动进行主备切换与ScreenOS类似,Set cluster redundancy-group 1 interface-monitor ge-0/0/0 weight 255Set cluster redundancy-group 1 interface-monitor ge-0/0/1 weight 255Set cluster redundancy-group 1 interface-monitor ge-13/0/0 weight 255Set cluster redundancy-group 1 interface-monitor ge-13/0/1 weight 255 JSRP维护命令a)手工切换JSRP Master,RG1 原backup将成为Masterrootsrx5800a> request chassis cluster failover redundancy-group 1 node 1b)手工恢复JSRP状态,按照优先级重新确定主备关系高值优先rootsrx5800b> request chassis cluster failover reset redundancy-group 1c)查看cluster interfacerootrouter> show chassis cluster interfacesd)查看cluster 状态、节点状态、主备关系labsrx5800a run show chassis cluster statuse)取消cluster配置srx5800aset chassis cluster disable rebootf)升级JSRP软件版本SRX目前暂不支持软件在线升级ISSU,升级过程会中断业务;升级步骤如下：1.升级node 0,注意不要重启系统2.升级node 1,注意不要重启系统.3.同时重启两个系统g)恢复处于disabled状态的node当control port或fabric link出现故障时,为避免出现双master split-brain现象,JSRP 会把出现故障前状态为secdonary的node设为disabled状态,即除了RE,其余部件都不工作;想要恢复必须reboot该node;三、SRX防火墙常规操作与维护设备关机SRX因为主控板上有大容量硬盘,为防止强行断电关机造成硬件故障,要求设备关机必须按照下面的步骤进行操作：1.管理终端连接SRX console口;2.使用具有足够权限的用户名和密码登陆CLI命令行界面;3.在提示符下输入下面的命令：userhost> request system halt…The operating system has halted.Please press any key to reboot除非需要重启设备,此时不要敲任何键,否则设备将进行重启4.等待console输出上面提示信息后,确认操作系统已停止运行,关闭机箱背后电源模块电源;3.2设备重启SRX重启必须按照下面的步骤进行操作：1.管理终端连接SRX console口;2.使用具有足够权限的用户名和密码登陆CLI命令行界面;3.在提示符下输入下面的命令：userhost> request system reboot4.等待console设备的输出,操作系统已经重新启动;3.3操作系统升级SRX操作系统软件升级必须按照下面的步骤进行操作：1.管理终端连接SRX console口,便于升级过程中查看设备重启和软件加载状态;2.SRX上开启FTP服务,并使用具有超级用户权限的非root用户通过FTP客户端将下载的升级软件介质上传到SRX上;3.升级前,执行下面的命令备份旧的软件及设定：userhost> request system snapshot4.加载新的SRX软件：userhost>request system software add validate reboot5.软件加载成功后, SRX将自动重启,重启完成后检查系统当前软件版本号：userhost> show system software3.4密码恢复SRX Root密码丢失,并且没有其他的超级用户权限,那么就需要执行密码恢复,该操作需要中断设备正常运行,但不会丢失配置信息,这点与ScreenOS存在区别;要进行密码恢复,请按照下面操作进行：1.Console口连接SRX,然后重启SRX;2.在启动过程中,console上出现下面的提示的时候,按空格键中断正常启动方式,然后再进入单用户状态,并输入：boot -sLoading /boot/defaults//kernel data=…… syms=……Hit Enter to boot immediately, or space bar for command prompt.loader>loader> boot -s3.执行密码恢复：在以下提示文字后输入recovery,设备将自动进行重启Enter full pathname of shell or 'recovery' for root password recovery or RETURN for /bin/sh: recovery4.进入配置模式,删除root密码,并重现设置root密码：userhost> configureEntering configuration modeuserhost delete system root-authenticationuserhost set system root-authentication plain-text-passworduserhostNew password:userhostRetype new password:userhost commitcommit complete3.5常用监控维护命令下列操作命令在操作模式下使用,或在配置模式下run show…Show system software 查看当前软件版本号show system uptime 查看系统启动时间Show chassis haredware 查看硬件板卡及序列号show chassis environment 查看硬件板卡当前状态show chassis routing-engine 查看主控板RE资源使用及状态show route 查看路由表show arp 查看ARP表show log messages 查看系统日志show interface terse 查看所有接口运行状态show interface ge-x/y/z detail 查看接口运行细节信息monitor interface ge-x/y/z 动态统计接口数据包转发信息monitor traffic interface ge-x/y/z 动态报文抓取Tcpdump,类似ScreenOSsnoop命令show security flow session summary 查看当前防火墙并发会话数show security flow session 查看当前防火墙具体并发会话clear security flow session all 清除当前sessionshow security alg status 检查全局ALG开启情况SRX对应ScreenOS debug flow basic跟踪报文处理路径的命令：set security flow traceoptions flag basic-datapath 开启SRX基本报文处理Debugset security flow traceoptions file 将输出信息记录到指定文件中set security flow traceoptions file size <file-size> 设置该文件大小,缺省128kset security flow traceoptions packet-filter filter1 destination-prefix 5.5.5.2设置报文跟踪过滤器run file show 查看该Log输出信息SRX对应ScreenOS get tech命令,开Case时需要抓取的信息：request support information。

防火墙配置简介Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 1 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 2Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 3 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 4Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 5 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 6Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 7 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 8Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 9 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 10Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 11 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 12Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 13 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 14Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 15 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 16Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 17 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 18Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 19 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 20Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 21 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 22Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 23 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 24Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 25 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 26Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 27 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 28Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 29 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 30Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 31 Copyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 32Thank YouCopyright ©2004 Juniper Networks, Inc. Proprietary and Confidential 33。

Juniper SRX防火墙简明配置手册目录一、 JUNOS 操作系统介绍 (3)1.1层次化配置结构 (3)1.2 JunOS 配置管理 (4)1.3 SRX 主要配置内容 (4)二、 SRX 防火墙配置说明 (5)2.1初始安装 (5)2.1.1登陆 (5)2.1.2设置 root 用户口令 (9)2.1.3JSRP 初始化配置 (9)2.1.4设置远程登陆管理用户 (14)2.1.5远程管理 SRX相关配置 (15)2.1.6ZONE 及相关接口的配置 (15)2.2 Policy (16)2.3 NAT (17)2.3.1Interface based NAT (18)2.3.2Pool based Source NAT (18)2.3.3Pool base destination NAT (19)2.3.4Pool base Static NAT (20)2.4 IPSEC VPN (21)2.5 Application and ALG (22)三、 SRX 防火墙常规操作与维护 (22)3.1单机设备关机 (22)3.2单机设备重启 (23)3.3单机操作系统升级 (23)3.4双机模式下主备 SRX 关机 (23)3.5双机模式下主备设备重启 (24)3.6双机模式下操作系统升级 (24)3.7双机转发平面主备切换及切换后恢复 (25)3.8双机控制平面主备切换及切换后恢复 (25)3.9双机模式下更换备SRX (25)3.10双机模式下更换主SRX (26)3.11双机模式更换电源 (27)3.12双机模式更换故障板卡 (27)3.13配置备份及还原方法 (27)3.14密码修改方法 (28)3.15磁盘文件清理方法 (28)3.16密码恢复 (28)3.17常用监控维护命令 (29)四、 SRX 防火墙介绍 (31)Juniper SRX防火墙简明配置手册SRX系列防火墙是 Juniper 公司基于 JUNOS操作系统的安全系列产品，JUNOS集成了路由、交换、安全性和一系列丰富的网络服务。

Juniper 网络安全防火墙设备快速安装手册目录1、前言 (4)1.1 、J UNIPER防火墙配置概述 (4)1.2 、J UNIPER防火墙管理配置的基本信息 (4)1.3 、J UNIPER防火墙的常用功能 (5)2、JUNIPER防火墙三种部署模式及基本配置 (6)2.1 、NAT模式 (6)2.2 、R OUTE-路由模式 (7)2.3 、透明模式 (8)2.4 、基于向导方式的NAT/R OUTE模式下的基本配置 (8)2.5 、基于非向导方式的NAT/R OUTE模式下的基本配置 (17)2.5.1 、NS-5GT NAT/Route模式下的基本配置 (18)2.5.2 、NS-25-208 NAT/Route模式下的基本配置 (19)2.6 、基于非向导方式的透明模式下的基本配置 (20)3、JUNIPER防火墙几种常用功能的配置 (21)3.1 、MIP的配置 (21)3.1.1 、使用Web浏览器方式配置MIP (22)3.1.2 、使用命令行方式配置MIP (24)3.2 、VIP的配置 (24)3.2.1 、使用Web浏览器方式配置VIP (25)3.2.2 、使用命令行方式配置VIP (26)3.3 、DIP的配置 (27)3.3.1 、使用Web浏览器方式配置DIP (27)3.3.2 、使用命令行方式配置DIP (29)4、JUNIPER防火墙IPSEC VPN的配置 (29)4.1 、站点间IPS EC VPN配置：STAIC IP-TO-STAIC IP (29)4.1.1 、使用Web浏览器方式配置 (30)4.1.2 、使用命令行方式配置 (34)4.2 、站点间IPS EC VPN配置：STAIC IP-TO-DYNAMIC IP (36)4.2.1 、使用Web浏览器方式配置 (37)4.2.1、使用命令行方式配置 (40)5、JUNIPER中低端防火墙的UTM功能配置 (42)5.1 、防病毒功能的设置 (43)5.1.1 、Scan Manager的设置 (43)5.1.2 、Profile的设置 (44)5.1.3 、防病毒profile在安全策略中的引用 (46)5.2 、防垃圾邮件功能的设置 (48)5.2.1 、Action 设置 (49)5.2.2 、White List与Black List的设置 (49)5.2.3 、防垃圾邮件功能的引用 (51)5.3 、WEB/URL过滤功能的设置 (51)5.3.1 、转发URL过滤请求到外置URL过滤服务器 (51)5.3.2 、使用内置的URL过滤引擎进行URL过滤 (53)5.3.3 、手动添加过滤项 (54)5.4 、深层检测功能的设置 (58)5.4.1 、设置DI攻击特征库自动更新 (58)5.4.2 、深层检测（DI）的引用 (59)6、JUNIPER防火墙的HA（高可用性）配置 (61)6.1 、使用W EB浏览器方式配置 (62)6.2 、使用命令行方式配置 (64)7、JUNIPER防火墙一些实用工具 (65)7.1 、防火墙配置文件的导出和导入 (65)7.1.1 、配置文件的导出 (66)7.1.2 、配置文件的导入 (66)7.2 、防火墙软件（S CREEN OS）更新 (67)7.3 、防火墙恢复密码及出厂配置的方法 (68)8、JUNIPER防火墙的一些概念 (68)1、前言我们制作本安装手册的目的是使初次接触Juniper 网络安全防火墙设备（在本安装手册中简称为“Junip er防火墙”）的工程技术人员，可以通过此安装手册完成对Juniper防火墙基本功能的实现和应用。

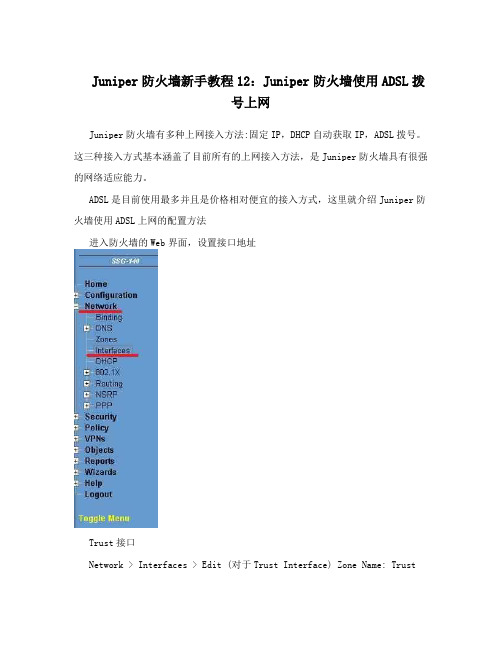

Juniper防火墙新手教程12：Juniper防火墙使用ADSL拨号上网Juniper防火墙有多种上网接入方法:固定IP，DHCP自动获取IP，ADSL拨号。

这三种接入方式基本涵盖了目前所有的上网接入方法，是Juniper防火墙具有很强的网络适应能力。

ADSL是目前使用最多并且是价格相对便宜的接入方式，这里就介绍Juniper防火墙使用ADSL上网的配置方法进入防火墙的Web界面，设置接口地址Trust接口Network > Interfaces > Edit (对于Trust Interface) Zone Name: TrustStatic IP: IP Address/Netmask: 192.168.1.1/24 (内网IP，可以根据自己的需要修改，默认IP为192.168.1.1/24 )Interface Mode: NAT默认的管理地址(Manage IP)与接口地址相同，但也可以更改，但管理地址必须与接口地址在同一网段中。

创建ADSL拨号连接Network > PPP > PPPoE Profile 选择New创建一个拨号连接 Bound to Interface: 选择untrust接口输入接入商提供的ADSL账号和密码Username: xxxxxxxxxxPassword: xxxxxxxxx更具用户情况可选择Auto-Connect或Idle Disconnect 其他选项使用默认值就可以了Untrust接口Network > Interfaces > Edit (对于Untrust Interface) Zone Name: Untrust选择Obtain IP using PPPoE，选择相应的Profile Interface Mode: Route设置策略部分低端的防火墙中默认有一条From Trust To Untrust，原地址为ANY，目标地址为ANY，服务为ANY的允许策略。

Juniper防火墙安装手册神州数码（深圳）有限公司二零零五年十二月Juniper 防火墙安装手册目录一、透明模式 (6)1．1、网络结构图 (6)1．2、配置文件 (6)二、NAT模式 (9)2．1、网络结构图 (9)2．2、安装步骤 (9)2.2.1 初始化配置 (9)2.2.2 管理功能设置 (12)2.2.3 安全区 (13)2.2.4 端口设置 (14)2.2.5 设置路由 (15)2.2.6 NAT设置 (17)2.2.7 端口服务 (20)2.2.8 定义策略 (22)三、路由模式 (25)3．1、网络结构图 (25)3．2、安装步骤 (25)3.2.1 初始化配置 (25)3.2.2 管理功能设置 (28)3.2.3 安全区 (29)3.2.4 端口设置 (30)3.2.5 Route 模式设置 (31)3.2.6 设置路由 (32)3.2.7 定义策略 (33)四、动态路由 (36)4．1RIP路由协议 (36)4．2OSPF协议 (38)五、VPN (39)5．1C LIENT TO SITE (39)5．2建立L2TP (48)5.2.1网络结构图 (48)5.2.2配置防火墙 (49)5.2.3 测试 (58)5．3动态地址VPN (59)5.3.1、地址分布图 (59)5.3.2、配置步骤： (60)5．4S ITE TO S ITE VPN (63)5.4.1、网络图 .............................................................................................. 错误！未定义书签。

5.4.2、配置步骤........................................................................................... 错误！未定义书签。

Juniper防火墙的配置方法为防止Juniper防火墙设备故障情况下造成网络中断，保障用户业务不间断运行，现针对Juniper防火墙故障情况下的快速恢复做具体描述。

一、设备重启动：Juniper防火墙在工作期间出现运行异常时，如需进行系统复位，可通过console线缆使用reset命令对防火墙进行重启，重启动期间可以在操作终端上查看防火墙相关启动信息。

二、操作系统备份：日常维护期间可将防火墙操作系统ScreenOS备份到本地设备，操作方式为：启动tftp 服务器并在命令行下执行：save software from flash to tftp x.x.x.x filename。

三、操作系统恢复：当防火墙工作发生异常时，可通过两种方式快速恢复防火墙操作系统，命令行方式：save software from tftp x.x.x.x filename to flash，或通过web方式：Configuration > Update > ScreenOS/Keys下选中Firmware Update (ScreenOS)选项，并在Load File栏选中保存在本地的ScreenOS文件，然后点击apply按钮，上传ScreenOS后防火墙将自动进行重启。

四、配置文件备份：日常维护期间可将防火墙配置信息备份到本地以便于故障时的恢复，操作方式有三种：1、启动tftp 服务器并在命令行下执行：save config from flash to tftp x.x.x.x filename。

2、通过超级终端远程telnet/ssh到防火墙，通过log记录方式将get config配置信息记录到本地。

3、通过web页面进行配置文件备份：Configuration > Update > Config File，点击save to file。

五、配置文件恢复：防火墙当前配置信息若存在错误，需进行配置信息快速恢复，操作方式有三种：1、启动tftp 服务器并在命令行下执行：save config from tftp x.x.x.x filename to flash，配置文件上传后需执行reset命令进行重启。

SRX防火墙的PPPoE拔号配置Juniper SRX防火墙支持PPPoE拔号，这样防火墙能够连接ADSL链路，提供给内网用户访问网络的需求。

配置拓扑如下所述：Ge-0/0/4 via PPPoE to obtian IP addressJuniper SRX240防火墙在Juniper SRX防火墙上面设置ADSL PPPoE拔号，可以在WEB界面或者命令行下面查看PPPoE拔号接口pp0，在命令行下面的查看命令如下所示：juniper@HaoPeng# run show interfaces terse | match ppInterface Admin Link Proto Local Remote pp0 up up在WEB界面下，也能够看到PPPoE的拔号接口pp0配置步聚如下所示：第一步：选择接口ge-0/0/4作为PPPoE拔号接口的物理接口，将接口封装成PPPoE To configure PPPoE encapsulation on an Ethernet interface: juniper@HaoPeng# set interfaces ge-0/0/4 unit 0 encapsulation ppp-over-ether 第二步：配置PPPoE接口PP0.0的参数To create a PPPoE interface and configure PPPoE options:user@host# set interfaces pp0 unit 0 pppoe-options underlying-interface ge-0/0/4.0 auto-reconnect 100 idle-timeout 100 client第三步：配置PPPoE接口的MTU值To configure the maximum transmission unit (MTU) of the IPv4 family:user@host# set interfaces pp0 unit 0 family inet mtu 1492第四步：配置PPPoE接口的地址为negotiate-address To configure the PPPoE interface address:user@host# set interfaces pp0 unit 0 family inet negotiate-address第五步：配置PPPoE接口的PAP认证set int pp0 unit 0 ppp-options pap default password 88888878 local-name szdigicn1@163.gd local-password 88888878 passive注意：default password和local password都必须设置成ADSL拔号时所用的密码，local name必须是ADSL拔号时所用的用户名。

Juniper 防火墙v6.0以上版本 L2tpvpn (for XP Win7)配置图解防火墙端配置1、新建地址池Objects – IP Pools – NewIP Pool Name ：用户自定义名称Start IP ：用户自定义一段地址的起始地址End IP ：用户自定义一段地址的结束地址2、修改L2TP 默认设置VPNs – L2TP – Default Settings3、建立用户和组3.1 新建用户Objects – Users – Local -- New重复这个过程，建立多个用户3.2 新建用户组Objects – Users – Local Group -- New4、建立Vpn Tunnel建立tunnel前，先确定好用于拨入VPN的接口编号。

VPNs – L2TP – Tunnel -- New5、建立策略Policy – Policies – NewSource Address : 选择 Dial-UP VPNDestination Address : 选择 New Address ，填入你要访问的目的地址或目的地址段Service ：选择要访问的服务Action : 选择 tunnelL2TP ：选择新建的L2TP vpn tunnelLogging ：可选记录访问日志客户端配置1.1XP端配置1.1.1建立拨号网上邻居右键属性-点击新建连接向导图标点击完成，vpn拨号配置建立完，后面进行配置调整在新建的vpn连接上右键属性提示保留配置时选择Y1.1.2修改注册表点击开始—运行 --- 键入 regedit命令点击确定，进入注册表配置。

进入HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\RasMan\Paramete rs ，在右侧新建值命名为“ProhibitIpSec”注意大小写，数值为1修改完毕后重启计算机，进行vpn拨号测试用户名和密码栏中填入防火墙端配置的用户名和密码。
