如何能选择合适地步进电机

步进电机的选型与计算步进电机是一种常见的电机类型，拥有精度高、可控性强、反应灵敏等优点，广泛应用于各种精密控制系统中。

在选择和计算步进电机时需要考虑以下几个方面。

一、步进电机的类型首先需要了解有哪些类型的步进电机。

目前市面上常见的步进电机有单相/两相/三相/五相等不同类型，不同的类型适用于不同的应用场景。

对于低速高力的应用场合，单相步进电机的效果较佳；需要高精度的位置控制时，可以选择三/五相步进电机。

在选择实际使用的步进电机时，最好能够根据实际需求进行精细化选择。

二、步进电机驱动器的选择选择步进电机驱动器时，需要根据步进电机的类型、电源电压和工作电流等参数进行选择。

一般来说，驱动器的峰值输出电流应大于步进电机的额定电流，以确保电机正常运行。

同时，还需要考虑驱动器的微步数，微步数越高，驱动器的精度控制就越好。

但是，高微步数对马达的耗电量会增加，如果长时间负载运行可能会导致驱动电机的温度升高，从而造成高温失控现象，因此在实际应用过程中需要注意平衡微步数和耗电量的关系。

三、步进电机的计算1. 计算步进电机的步数：计算步进电机的步数主要涉及到推导出步进电机的角度转换公式，与电机的角度转换速率有关。

步数越多，角度转换越精细，步数与转速的关系，可以用以下公式计算：n=Δθ/α，其中n为步数，Δθ为转角（是原始角度），α为每步转角。

2. 计算步进电机的速度：步进电机的速度计算与电机驱动器细分数、定位精度有关，主要通过计算每步角度转移量再计算出转速。

电机驱动器分辨率越高则每步角度转移量越小，转速就越慢，反之亦然。

计算步进电机的速度时，可以使用以下公式：v=r*n*f/60，其中v为速度，r为驱动器细分数的比率，n为步数，f为电机的转速。

总之，在进行步进电机的选型与计算时，需要根据实际应用需求选择合适的电机类型与驱动器，并结合实际情况合理计算步进电机的步数和速度。

这样才能确保电机在实际应用场景中能够正常运转，保证控制系统的精度和可靠性。

步进电机选型自动计算步进电机是一种将电脉冲信号转换为机械转动的电机，广泛应用于各种自动化设备中。

选用适合的步进电机对于设备的正常运行至关重要，因此在进行步进电机选型时需要考虑多个因素，并进行自动计算以达到最佳的选择。

在选型过程中，需要考虑以下几个主要因素：1.动态特性：步进电机的动态特性决定了其响应速度和精度。

通过计算步进电机的转速、加速度和定位精度等参数来确定其动态特性。

2.负载特性：需要了解所需驱动的负载特性，如负载惯性、负载转矩等，以确定选择的步进电机是否能够满足负载的要求。

3.环境条件：步进电机的工作环境条件对其选择也有一定影响，例如工作温度、湿度、防护等级等。

需要根据实际环境条件选择合适的步进电机。

4.驱动方式：根据实际应用需求选择恰当的驱动方式，常见的驱动方式有全步进和半步进。

全步进具有更高的转矩，但定位精度相对较低；半步进转矩较小，但定位精度较高。

需要根据实际需求选择合适的驱动方式。

5.参数计算：可以通过计算一些关键参数来确定步进电机的规格，例如转速、转矩、加速度等。

根据具体的使用要求可以选择合适的步进电机。

在进行步进电机选型的计算过程中，可以通过以下步骤进行：第一步：确定负载要求根据实际应用需求确定负载的转矩和速度要求，并结合机械结构计算负载惯性。

第二步：计算转矩根据负载转矩和传动系数，计算步进电机所需输出转矩。

同时考虑保险系数，以确保步进电机真正能够满足负载要求。

第三步：计算加速度根据实际应用的速度要求和负载惯性，计算步进电机所需的加速度。

第四步：选择驱动方式和分辨率根据步进电机的使用要求和自动化系统的需求，选择合适的驱动方式和分辨率。

第五步：选择步进电机规格根据以上计算结果，选择合适的步进电机规格，包括步距角、减速比、电流等。

第六步：验证选型结果通过仿真或实际测试验证选型结果的合理性。

如果需要，可以进行多次迭代，调整参数和选型结果，直到满足要求。

总结起来，步进电机选型的自动计算过程可以分为负载要求确定、转矩和加速度计算、驱动方式和分辨率选择、步进电机规格选择以及选型结果验证等步骤。

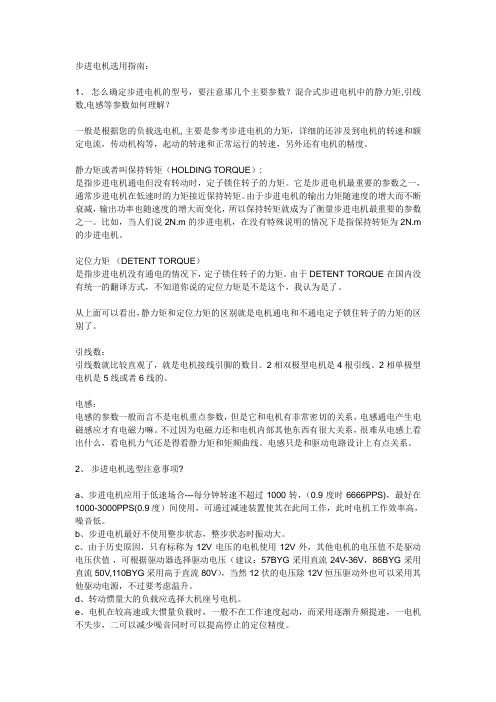

步进电机选用指南：1、怎么确定步进电机的型号，要注意那几个主要参数？混合式步进电机中的静力矩,引线数,电感等参数如何理解？一般是根据您的负载选电机, 主要是参考步进电机的力矩，详细的还涉及到电机的转速和额定电流，传动机构等，起动的转速和正常运行的转速，另外还有电机的精度。

静力矩或者叫保持转矩（HOLDING TORQUE）:是指步进电机通电但没有转动时，定子锁住转子的力矩。

它是步进电机最重要的参数之一，通常步进电机在低速时的力矩接近保持转矩。

由于步进电机的输出力矩随速度的增大而不断衰减，输出功率也随速度的增大而变化，所以保持转矩就成为了衡量步进电机最重要的参数之一。

比如，当人们说2N.m的步进电机，在没有特殊说明的情况下是指保持转矩为2N.m 的步进电机。

定位力矩（DETENT TORQUE）是指步进电机没有通电的情况下，定子锁住转子的力矩。

由于DETENT TORQUE 在国内没有统一的翻译方式，不知道你说的定位力矩是不是这个，我认为是了。

从上面可以看出，静力矩和定位力矩的区别就是电机通电和不通电定子锁住转子的力矩的区别了。

引线数：引线数就比较直观了，就是电机接线引脚的数目。

2相双极型电机是4根引线。

2相单极型电机是5线或者6线的。

电感：电感的参数一般而言不是电机重点参数，但是它和电机有非常密切的关系，电感通电产生电磁感应才有电磁力嘛。

不过因为电磁力还和电机内部其他东西有很大关系，很难从电感上看出什么，看电机力气还是得看静力矩和矩频曲线。

电感只是和驱动电路设计上有点关系。

2、步进电机选型注意事项?a、步进电机应用于低速场合---每分钟转速不超过1000转，（0.9度时6666PPS)，最好在1000-3000PPS(0.9度）间使用，可通过减速装置使其在此间工作，此时电机工作效率高，噪音低。

b、步进电机最好不使用整步状态，整步状态时振动大。

c、由于历史原因，只有标称为12V电压的电机使用12V外，其他电机的电压值不是驱动电压伏值，可根据驱动器选择驱动电压（建议：57BYG采用直流24V-36V，86BYG采用直流50V,110BYG采用高于直流80V），当然12伏的电压除12V恒压驱动外也可以采用其他驱动电源，不过要考虑温升。

如何正确选择伺服电机和步进电机1，如何正确选择伺服电机和步进电机？主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。

供电电源是直流还是交流电源，或电池供电，电压范围。

据此以确定电机和配用驱动器或控制器的型号。

2，选择步进电机还是伺服电机系统？其实，选择什么样的电机应根据具体应用情况而定，各有其特点。

请见下表，自然明白。

步进电机系统伺服电机系统力矩范围中小力矩（一般在20Nm以下）小中大，全范围速度范围低（一般在2000RPM以下，大力矩电机小于1000RPM）高（可达5000RPM）,直流伺服电机更可达1~2万转/分控制方式主要是位置控制多样化智能化的控制方式，位置/转速/转矩方式平滑性低速时有振动（但用细分型驱动器则可明显改善）好，运行平滑精度一般较低，细分型驱动时较高高（具体要看反馈装置的分辨率）矩频特性高速时，力矩下降快力矩特性好，特性较硬过载特性过载时会失步可3~10倍过载（短时）反馈方式大多数为开环控制，也可接编码器，防止失步闭环方式，编码器反馈编码器类型 - 光电型旋转编码器（增量型/绝对值型），旋转变压器型响应速度一般快耐振动好一般（旋转变压器型可耐振动）温升运行温度高一般维护性基本可以免维护较好价格低高3，如何配用步进电机驱动器？根据电机的电流，配用大于或等于此电流的驱动器。

如果需要低振动或高精度时，可配用细分型驱动器。

对于大转矩电机，尽可能用高电压型驱动器，以获得良好的高速性能。

4，2相和5相步进电机有何区别，如何选择？2相电机成本低，但在低速时的震动较大，高速时的力矩下降快。

5相电机则振动较小，高速性能好，比2相电机的速度高30~50%，可在部分场合取代伺服电机。

5，何时选用直流伺服系统，它和交流伺服有何区别？直流伺服电机分为有刷和无刷电机。

步进电机的选用电机型号、参数、尺寸标准步进电机的选用步进电机是一种能将数字输入脉冲转换成旋转或直线增量运动的电磁执行元件。

每输入一个脉冲电机转轴步进一个步距角增量。

电机总的回转角与输入脉冲数成正比例，相应的转速取决于输入脉冲频率。

步进电机是机电一体化产品中关键部件之一，通常被用作定位控制和定速控制。

步进电机惯量低、定位精度高、无累积误差、控制简单等特点。

广泛应用于机电一体化产品中，如:数控机床、包装机械、计算机外围设备、复印机、传真机等。

选择步进电机时，首先要保证步进电机的输出功率大于负载所需的功率。

而在选用功率步进电机时，首先要计算机械系统的负载转矩，电机的矩频特性能满足机械负载并有一定的余量保证其运行可靠。

在实际工作过程中，各种频率下的负载力矩必须在矩频特性曲线的范围内。

一般地说最大静力矩Mjmax大的电机，负载力矩大。

选择步进电机时，应使步距角和机械系统匹配，这样可以得到机床所需的脉冲当量。

在机械传动过程中为了使得有更小的脉冲当量，一是可以改变丝杆的导程，二是可以通过步进电机的细分驱动来完成。

但细分只能改变其分辨率，不改变其精度。

精度是由电机的固有特性所决定。

论文天地欢迎您选择功率步进电机时，应当估算机械负载的负载惯量和机床要求的启动频率，使之与步进电机的惯性频率特性相匹配还有一定的余量，使之最高速连续工作频率能满足机床快速移动的需要。

选择步进电机需要进行以下计算:(1)计算齿轮的减速比根据所要求脉冲当量，齿轮减速比i计算如下:i=(φ.S)/(360.Δ) (1-1)式中φ ---步进电机的步距角(o/脉冲)S ---丝杆螺距(mm)Δ---(mm/脉冲)(2)计算工作台，丝杆以及齿轮折算至电机轴上的惯量Jt。

Jt=J1+(1/i2)[(J2+Js)+W/g(S/2π)2] (1-2)式中Jt ---折算至电机轴上的惯量(Kg.cm.s2)J1、J2 ---齿轮惯量(Kg.cm.s2)Js ----丝杆惯量(Kg.cm.s2) W---工作台重量(N)S ---丝杆螺距(cm)(3)计算电机输出的总力矩MM=Ma+Mf+Mt (1-3)Ma=(Jm+Jt).n/T×1.02×10ˉ2(1-4)式中Ma ---电机启动加速力矩(N.m)Jm、Jt---电机自身惯量与负载惯量(Kg.cm.s2)---电机所需达到的转速(r/min) nT---电机升速时间(s)Mf=(u.W.s)/(2πηi)×10ˉ2(1-5)Mf---导轨摩擦折算至电机的转矩(N.m)u---摩擦系数η---传递效率Mt=(Pt.s)/(2πηi)×10ˉ2(1-6)Mt---切削力折算至电机力矩(N.m)Pt---最大切削力(N)(4)负载起动频率估算。

如何正确选择伺服电机和步进电机如何正确选择伺服电机和步进电机正确选择伺服电机1. 如何正确选择伺服电机和步进电机？2. 主要视具体应用情况而定，简单地说要确定：负载的性质（如水平还是垂直负载等），转矩、惯量、转速、精度、加减速等要求，上位控制要求（如对端口界面和通讯方面的要求），主要控制方式是位置、转矩还是速度方式。

供电电源是直流还是交流电源，或电池供电，电压范围。

据此以确定电机和配用驱动器或控制器的型号。

3. 选择步进电机还是伺服电机系统？4. 其实，选择什么样的电机应根据具体应用情况而定，各有其特点。

请见下表，自然明白。

5. 如何配用步进电机驱动器？根据电机的电流，配用大于或等于此电流的驱动器。

如果需要低振动或高精度时，可配用细分型驱动器。

对于大转矩电机，尽可能用高电压型驱动器，以获得良好的高速性能。

6. 4，2相和5相步进电机有何区别，如何选择？2相电机成本低，但在低速时的震动较大，高速时的力矩下降快。

5相电机则振动较小，高速性能好，比2相电机的速度高30~50%，可在部分场合取代伺服电机。

7. 何时选用直流伺服系统，它和交流伺服有何区别？直流伺服电机分为有刷和无刷电机。

7.1. 有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护方便（换碳刷），产生电磁干扰，对环境有要求。

因此它可以用于对成本敏感的普通工业和民用场合。

7.2. 无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。

控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。

电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。

7.3. 交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。

大惯量，最高转动速度低，且随着功率增大而快速降低。

因而适合做低速平稳运行的应用。

8. 使用电机时要注意的问题？9. 上电运行前要作如下检查：9.1. 电源电压是否合适（过压很可能造成驱动模块的损坏）；对于直流输入的+/-极性一定不能接错，驱动控制器上的电机型号或电流设定值是否合适（开始时不要太大）；9.2. 控制信号线接牢*，工业现场最好要考虑屏蔽问题（如采用双绞线）；9.3. 不要开始时就把需要接的线全接上，只连成最基本的系统，运行良好后，再逐步连接。

如何选取步进电机和驱动器The final edition was revised on December 14th, 2020.如何选取步进电机和驱动器1. 负载分类：（1）Tf力矩负载：Tf = G·rG 重物重量 r 半径（2）TJ惯性负载：J = M（R12+R22）/ 32 （Kg·cm）M：质量R1：外径R2：内径TJ = J·dw/dt dw/dt 为角加速度2.力矩曲线图的说明：力矩曲线图是步进电机输出特性的重要表现，以下是我们对其中关键词语的解释。

说明：1. 工作频率点：表示步进电机在该点的转速值。

单位：Hzn=Θ*Hz / （360*D）n 转/秒Hz 该点的频率值D 电路的细分值，Θ 步进电机的步距角例：步进电机，在1/2细分驱动的情况下（即每步）500Hz 时，其速度是转/秒2. 起动区域：步进电机可以直接起动或停止的区域。

3. 运行区域：在这个区域里，电机不能直接运行，必须先要在起动区域内起动，然后通过加速的方式，才能到达该工作区域内。

同样，在该区域内，电机也不能直接制动，否则就会造成失步，必须通过减速的方式到起动区域内，在进行制动.4. 最大起动频率点：步进电机在空载情况下，最大的直接起动速度点。

5. 最大运行频率点：步进电机在空载情况下，可以达到的最大的运行速度点。

6. 起动力矩：步进电机在特定的工作频率点下，直接起动可带动的最大力矩负载值。

7. 运行力矩：步进电机在特定的工作频率点下，运行中可带动的最大力矩负载值。

由于运动惯性的原因，所以，运行力矩要比起动力矩大3 加速和减速运动的控制：当一个系统的工作频率点在力矩曲线图的运行区域内时，如何在最短的时间内加速，减速就成了关键。

如下图示，步进电机的动态力矩特性一般在低速时为水平直线状，在高速时，由于电感的影响，很快下滑。

（1）直线加速运动已知电机负载为TL，要从F0 在最短时间tr内加速到F1，求tr 和加速脉频率F （t）A．确定TJ，一般TJ =70% Tm。

步进电机的计算与选型
步进电机的计算和选型主要涉及以下几个方面：
1. 负载转矩计算：首先需要计算所需驱动的负载转矩。

根据应用需求和机械系统的要求，确定所需的最大持续转矩和加速度转矩。

2. 步进角度：步进电机的旋转角度由步进角决定，常见的步进角有1.8°和0.9°。

选择合适的步进角取决于应用的精度要求和控制系统的分辨率。

3. 步进电机类型：根据具体应用需求，选择合适的步进电机类型，如单向旋转、双向旋转、混合磁体等。

4. 推动方式：根据控制系统的要求和应用场景，选择合适的推动方式，如全步进模式（Full-Step）、半步进模式（Half-Step）或微步进模式（Microstep）等。

5. 驱动器选择：根据步进电机的额定电流、驱动电压和控制方式选择合适的驱动器。

驱动器应具备适当的功率、保护功能和接口兼容性。

6. 总负载惯量计算：考虑到驱动系统的动态响应和稳定性，需要计算总负载的惯性矩，确定所需的步进电机的惯性矩和加速度能力。

7. 工作环境：根据具体工作环境的要求，考虑步进电机的外形尺寸、防护等级、工作温度范围等因素。

8. 可靠性和寿命：了解步进电机的可靠性指标和寿命预期，以确保合适的使用寿命和可靠性。

在进行步进电机的选型时，需要结合上述因素进行综合考虑，并根据实际需求和应用环境选择合适的步进电机。

此外，还应注意与步进电机相关的控制系统、反馈系统和机械传动系统的匹配性，以实现良好的性能和稳定运行。

最好咨询专业的电机供应商或工程师以获取更准确的建议和选择。

1.步进电机转矩的选择步进电机的保持转矩类似于传统电机的功率。

当然，也有本质的区别。

步进马达机器的物理结构与交流和直流电动机完全不同。

电机的输出功率是可变的。

通常根据需要大扭矩较小（即要驱动的对象的扭矩），以选择哪种类型的电动机。

一般来说，扭矩小于0.8N。

M，和选择20、28、35、39、42（机体直径或电机平方度，单位：mm）；如果扭矩约为1n，则选择57电动机。

中号比较合适。

当扭矩为几个N.m或更大时，必须选择86、110、130和其他步进电机。

2.步进电机的速度选择应特别考虑电动机的速度。

因为，电动机的输出转矩与速度成反比。

也就是说，步进电机在低速（每分钟几百转或更少，输出扭矩大）下，以及在高速（1000 rpm-9000 RPM）下很小当然，某些工作条件下需要高速电动机，因此应确定步进电动机的线圈电阻，电感等指标测量。

选择电感较小的电动机作为高速电动机可以获得较大的输出转矩。

相反，需要低速在大转矩的情况下，最好选择几十MH或几十MH的电感，并且电阻应更大。

3.步进电机空载启动频率的选择步进电动机的无负载启动频率通常称为“空载启动频率”。

这是选择和购买电动机的重要指标。

如果需要立即频繁地启动和停止，并且速度约为1000 rpm（或更高），通常需要“加速启动”。

如果需要直接启动以实现高速运行，最好选择电抗或永磁电动机。

比较这些电机的“空载频率”高。

4.步进电机的相数选择步进电机的相数选择，这个内容，很多顾客几乎不注意，大部分都是随便购买的。

其实没有相数相同的电机具有不同的工作效果。

相数越多，步距角就越小，并且振动将是相对的小一点在大多数情况下，使用两相电动机较多。

在高速大扭矩的工作环境中，选择三相步进电机要比比较实用。
