gfsk波形GFSK（Gaussian Frequency Shift Keying）是一种调频键控技术，常用于蓝牙通信等无线通信中。
它在频率移动时使用了高斯滤波，以减小频谱的带宽，并且通过键控来传输数字信息。
本文将对GFSK波形进行详细介绍，包括其基本原理、波形特征以及应用场景等方面。
让我们来了解一下GFSK的基本原理。
GFSK通过频率移动来表示数字信号的不同的位。
具体而言，它使用两个不同的载频以表示两个不同的信号位，当一个信号位为1时，使用高频载频；当信号位为0时，使用低频载频。
在信号位之间的过渡区域，GFSK使用高斯滤波来平滑频率的转变，以减小干扰并提高信号的传输质量。
GFSK波形有几个明显的特点。
首先，由于频率移动的过渡是平滑的，GFSK波形的频谱展宽相对较小。
这意味着GFSK能够在有限的频谱空间内传输更多的信息量，提高信道利用率。
其次，GFSK波形的眼图是一个开口的“眼睛”形状，即在每个信号位的过渡区域，波形会经历一个由高至低、再由低至高的过程。
这种特点使得GFSK波形在接收端实现时钟恢复变得比较容易。
此外，GFSK波形还具有较强的抗多径干扰和高噪声的能力，适用于复杂环境下的无线通信。
GFSK波形在很多无线通信领域都有广泛的应用。
最典型的就是蓝牙通信。
蓝牙技术使用GFSK调制方式，可以在2.4 GHz频段实现设备之间的短距离无线通信。
GFSK波形的特性使得蓝牙能够以较高的数据传输速率实现信息交换，并保证了通信的可靠性和稳定性。
此外，GFSK波形还被广泛应用于一些无线传感器网络中，用于传输传感器数据。
总结起来，GFSK波形是一种应用广泛的调频键控技术，在无线通信领域具有重要的地位。
它通过频率移动和高斯滤波的方式，实现了数字信号的可靠传输。
GFSK波形具有频谱展宽小、眼图开口、抗干扰能力强等特点，适用于复杂环境下的无线通信。
蓝牙通信是GFSK波形的一个典型应用场景，在蓝牙设备之间实现短距离的高速数据传输。

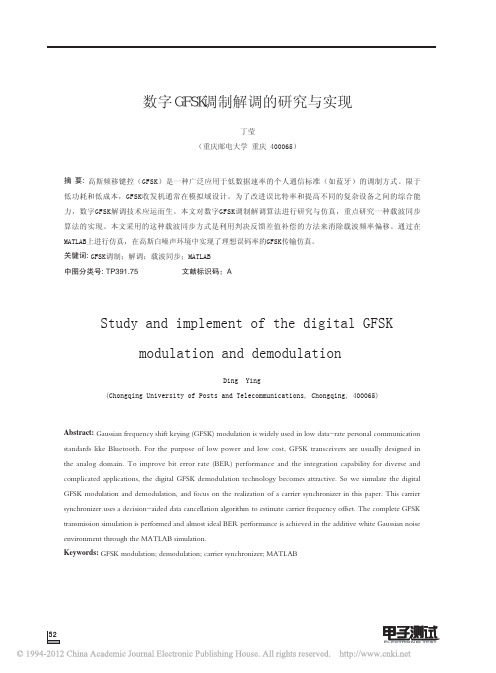

2010年10月第10期电子测试ELECTRONIC TESTOct.2010No.10数字ＧＦＳＫ调制解调的研究与实现丁莹（重庆邮电大学 重庆 400065）摘 要: 高斯频移键控（GFSK）是一种广泛应用于低数据速率的个人通信标准（如蓝牙）的调制方式。
限于低功耗和低成本，GFSK收发机通常在模拟域设计。
为了改进误比特率和提高不同的复杂设备之间的综合能力，数字GFSK解调技术应运而生。
本文对数字GFSK调制解调算法进行研究与仿真，重点研究一种载波同步算法的实现。
本文采用的这种载波同步方式是利用判决反馈差值补偿的方法来消除载波频率偏移。
通过在MATLAB上进行仿真，在高斯白噪声环境中实现了理想误码率的GFSK传输仿真。
关键词: GFSK调制；解调；载波同步；MATLAB中图分类号: TP391.75 文献标识码：AＳｔｕｄｙ ａｎｄ ｉｍｐｌｅｍｅｎｔ ｏｆ ｔｈｅ ｄｉｇｉｔａｌ ＧＦＳＫ ｍｏｄｕｌａｔｉｏｎ ａｎｄ ｄｅｍｏｄｕｌａｔｉｏｎDing Ying(Chongqing University of Posts and Telecommunications, Chongqing, 400065)Abstract: Gaussian frequency shift keying (GFSK) modulation is widely used in low data-rate personal communication standards like Bluetooth. For the purpose of low power and low cost, GFSK transceivers are usually designed in the analog domain. To improve bit error rate (BER) performance and the integration capability for diverse and complicated applications, the digital GFSK demodulation technology becomes attractive. So we simulate the digital GFSK modulation and demodulation, and focus on the realization of a carrier synchronizer in this paper. This carrier synchronizer uses a decision-aided data cancellation algorithm to estimate carrier frequency offset. The complete GFSK transmission simulation is performed and almost ideal BER performance is achieved in the additive white Gaussian noise environment through the MATLAB simulation.Keywords: GFSK modulation; demodulation; carrier synchronizer; MATLAB发生器来实现调制。
调制和解调是现代通信系统中至关重要的过程，它们可以实现信息的传输和接收。
在数字通信中，有三种常见的调制和解调技术，分别是ask、psk和fsk。
本文将详细讨论这三种调制和解调技术的原理和应用。
一、ASK调制与解调原理1. ASK调制ASK（Amplitude Shift Keying）调制是一种将数字信号转换为模拟信号的调制技术。
在ASK调制中，数字信号被用来控制载波的振幅，当输入信号为1时，振幅为A；当输入信号为0时，振幅为0。
ASK 调制一般用于光纤通信和无线电通信系统。
2. ASK解调ASK解调是将接收到的模拟信号转换为数字信号的过程。
它通常是通过比较接收到的信号的振幅与阈值来实现的。
当信号的振幅高于阈值时，输出为1；当信号的振幅低于阈值时，输出为0。
ASK解调在数字通信系统中有着广泛的应用。
二、PSK调制与解调原理1. PSK调制PSK（Phase Shift Keying）调制是一种将数字信号转换为模拟信号的调制技术。
在PSK调制中，不同的数字信号会使载波的相位发生变化。
常见的PSK调制方式有BPSK（Binary Phase Shift Keying）和QPSK（Quadrature Phase Shift Keying）。
PSK调制在数字通信系统中具有较高的频谱效率和抗噪声性能。
2. PSK解调PSK解调是将接收到的模拟信号转换为数字信号的过程。
它通常是通过比较接收到的信号的相位与已知的相位来实现的。
PSK解调需要根据已知的相位来判断传输的是哪个数字信号。
PSK调制技术在数字通信系统中被广泛应用，特别是在高速数据传输中。
三、FSK调制与解调原理1. FSK调制FSK（Frequency Shift Keying）调制是一种将数字信号转换为模拟信号的调制技术。
在FSK调制中，不同的数字信号对应着不同的载波频率。
当输入信号为1时，载波频率为f1；当输入信号为0时，载波频率为f2。
FSK调制常用于调制通联方式线路和调制调制解调器。
无线通信中的调制解调技术在现代社会中，无线通信已经成为人们生活中必不可少的一部分，无论是手机通话、无线网络还是无线电广播，都离不开调制解调技术。
调制解调技术主要用于将数字信号转换为模拟信号，以便在空中传输，本文将探讨无线通信中的调制解调技术的原理、应用和未来发展趋势。
一、调制解调技术的原理在无线通信中，调制解调技术是将数字信号转换为模拟信号的关键步骤。
调制是指将数字信号转换为模拟信号，使其能够在无线信道中传输。
解调则是将接收到的模拟信号转换为数字信号，以便后续处理和解码。
调制解调技术的原理主要包括以下几个方面：1. 频移键控（FSK）调制解调技术：FSK调制是通过改变信号的频率来表示数字信息。
当输入的数字为0时，发送信号的频率为f1；当输入的数字为1时，发送信号的频率为f2。
解调则是通过检测信号的频率来恢复原始数字信号。
2. 相位键控（PSK）调制解调技术：PSK调制是通过改变信号的相位来表示数字信息。
当输入的数字为0时，发送信号的相位为θ1；当输入的数字为1时，发送信号的相位为θ2。
解调则是通过检测信号的相位来恢复原始数字信号。
3. 正交频分复用（OFDM）调制解调技术：OFDM调制是将信号分为多个子载波进行调制，以提高系统的传输速率和频谱利用效率。
解调则是对接收到的子载波进行解调和合并，以获取原始数字信号。
二、调制解调技术的应用调制解调技术在无线通信领域有着广泛的应用，包括手机通信、卫星通信、无线电广播等。
1. 手机通信：在手机通信中，调制解调技术被用于将语音和数据信号转换为无线信号进行传输。
手机通过调制将数字信号转换为模拟信号，发送到接收端；接收端通过解调将接收到的模拟信号转换为数字信号，以便后续处理和解码。
调制解调技术的高效性和可靠性使得手机通信成为现代人们最重要的通信方式之一。
2. 卫星通信：卫星通信是指通过卫星进行远距离的通信传输。
调制解调技术在卫星通信中起到了关键作用，它能将输入的数字信号转换为适合在空中传输的模拟信号。
GMSK调制方式的工作原理及特点[52GMSK调制方式的工作原理及特点GSM使用一种称作0.3GMSK(高斯最小频移键控)的数字调制方式。
0.3表示高斯滤波器带宽与比特率之比。
GMSK是一种特殊的数字FM 调制方式。
给RF载波频率加上或者减去67.708KHz表示1和0。
使用两个频率表示1和0的调制技术记作FSK（频移键控）。
在GSM 中，数据速率选为270.833kbit/sec，正好是RF频率偏移的4倍，这样作可以把调制频谱降到最低并提高信道效率。
比特率正好是频率偏移4倍的FSK调制称作MSK（最小频移键控）。
在GSM中，使用高斯预调制滤波器进一步减小调制频谱。
它可以降低频率转换速度，否则快速的频率转换将导致向相邻信道辐射能量。
0.3GMSK不是相位调制（也就是说不是像QPSK那样由绝对相位状态携带信息）。
它是由频率的偏移，或者说是相位的变化携带信息。
GMSK可以通过I/Q图表示。
如果没有高斯滤波器，当传送一连串恒定的1时，MSK信号将保持在高于载波中心频率67.708KHz的状态。
如果将载波中心频率作为固定相位基准，67.708KHz的信号将导致相位的稳步增加。
相位将以每秒67,708次的速率进行360度旋转。
在一个比特周期内(1/270.833KHz)，相位将在I/Q图中移动四分之一圆周、即90度的位置。
数据1可以看作相位增加90度。
两个1使相位增加180度，三个1是270度，依此类推。
数据0表示在相反方向上相同的相位变化。
实际的相位轨迹是被严格地控制的。
GSM无线系统需要使用数字滤波器和I/Q或数字FM调制器精确地生成正确的相位轨迹。
GSM规范允许实际轨迹与理想轨迹之间存在均方根（rms）值不超过5度、峰值不超过20度的偏差。

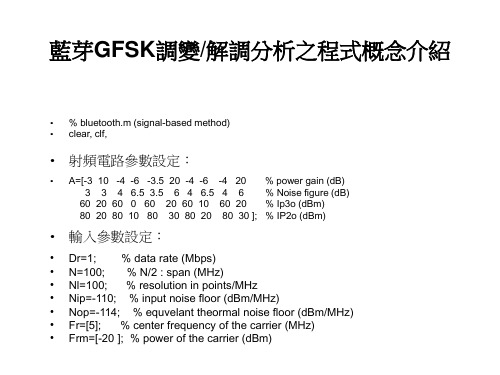

蓝芽原理：在深入讨论具体的测试技术之前，首先要了解蓝芽产品的一些关键技术规范。
蓝芽设备工作在ISM频段(工业、科技、医疗用频段)上，从 2.402到2.48GHz，共79个讯息信道。
gfsk波形
GFSK (Gaussian Frequency Shift Keying)波形是一种调制方式，它是在前导码与数据信号之间进行频率切换的调制形式。
在GFSK波形中，频率的变化是通过在每个位之间引入高斯滤波器来实现的。
GFSK波形的频率变化通常用一个调制指数来描述，调制指数越大，频率变化的速率越快。
当调制指数为0时，GFSK波形将完全退化为频移键控（FSK）波形。
在GFSK波形中，信息被编码为连续的相位变化，通常用正负频率偏移表示二进制的1和0。
这种编码方式使得GFSK波形对信号幅度的变化不敏感，因此在传输过程中对信号的衰减和多径效应具有较好的鲁棒性。
GFSK波形常用于许多无线通信标准中，例如蓝牙和无线局域网（Wi-Fi）。
它具有高效的频谱利用率和抗噪性能，在实际应用中得到广泛使用。
Psk调制解调电路的新原理和过程目录： 1. 引言 2. Psk调制原理 3. Psk解调原理 4. Psk调制解调电路的实现5. 新原理和过程6. 总结1. 引言Psk（相位偏移键控）调制和解调技术是无线通信中常用的调制解调方式之一。
它通过改变载波信号的相位，来传输数字信号。
本文将介绍Psk调制解调电路的基本原理和传统实现方式，同时探讨一些新的原理和过程，以拓宽对这一主题的理解。
2. Psk调制原理Psk调制的基本原理是根据数字信号的码元来调整载波信号的相位。
具体来说，假设二进制数字信号的两种状态为0和1，将0映射到一个特定的相位，如0°，将1映射到另一个相位，如180°。
这样，在传输过程中，根据数字信号的变化，载波信号的相位会相应地改变，从而传输数字信息。
这种方式使得信号在频谱中具有良好的集中性，能够有效地传输数据。
3. Psk解调原理Psk解调的过程是将调制后的Psk信号转换为可供数字系统处理的基带信号。
解调电路需要对Psk信号的相位进行检测，判断每个码元所对应的相位，并将其转化为数字信号。
常见的解调方式有包络检波、相干解调等。
包络检波方法通过检测Psk信号的幅度变化来确定相位，而相干解调则是通过将Psk信号与本地参考信号相乘，再通过低通滤波得到基带信号。
4. Psk调制解调电路的实现传统上，Psk调制解调电路的实现主要基于模拟电路。
调制电路通常由载波产生器和相位调制电路组成，而解调电路则需要相位解调器和解调滤波器。
这些电路在实现上较为复杂，不仅需要精确的设计，而且在制造过程中也容易受到各种噪声和失真的影响。
模拟电路的性能通常会受到工艺、温度等因素的影响，可能无法满足高精度和高速传输的需求。
5. 新原理和过程随着数字电路和信号处理技术的发展，Psk调制解调电路的实现方式也在不断创新。
一种新的原理是将Psk调制解调电路实现在数字领域中，利用现代的低功耗、高速度的数字集成电路，以及数字信号处理器（DSP）的算法。
GFSK的调制和解调原理
高斯频移键控GFSK (Gauss frequency Shift Keying)，是在调制之前通过一个高斯低通滤波器来限制信号的频谱宽度，以减小两个不同频率的载波切换时的跳变能量，使得在相同的数据传输速率时频道间距可以变得更紧密。
它是一种连续相位频移键控调制技术，起源于FSK(Frequency- shift keying)。
但FSK带宽要求在相当大的程度上随着调制符号数的增加而增加。
而在工业，科学和医用433MHz频段的带宽较窄，因此在低数据速率应用中，GFSK 调制采用高斯函数作为脉冲整形滤波器可以减少传输带宽。
由于数字信号在调制前进行了Gauss预调制滤波，因此GFSK调制的信号频谱紧凑、误码特性好，在数字移动通信中得到了广泛使用（高斯预调制滤波器能进一步减小调制频谱，它可以降低频率转换速度，否则快速的频率转换将导致向相邻信道辐射能量）。
GFSK调制
1、直接调制：将数字信号经过高斯低通滤波后，直接对射频载波进行模拟调频。
由于通常调制信号都是加在PLL频率合成器的VCO上（图一），其固有的环路高通特性将导致调制信号的低频分量受到损失，调制频偏（或相偏）较小。
图一
两点调制：调制信号被分成2部分，一部分按常规的调频法加在PLL的VCO端,另一部分则加在PLL的主分频器一端（基于PLL技术的频率合成器将增加两个分频器：一个用于降低基准频率，另一个则用于对VCO进行分频）。
由于主分频器不在控制反馈环内，它能够被信号的低频分量所调制。
这样,所产生的复合GFSK信号具有可以扩展到直流的频谱特性，且调制灵敏度基本上为一常量,不受环路带宽的影响。
但是，两点调制增加了GFSK调制指数控制的难度。
2、正交调制
正交调制则是一种间接调制的方法。
该方法将数字信号进行高斯低通滤波并作适当的相位积分运算后,分成同相和正交两部分分别对载波的同相和正交分量相乘,再合成GFSK信号。
相对而言，这种方法物理概念清晰,也避免了直接调制时信号频谱特性的损害。
另一方面，GFSK参数控制可以在一个带有标定因子的高斯滤波器中实现,而不受后续调频电路的影响，因而参数的控制要简单一些。
正因为如此，GFSK正交调制解调器的基带信号处理特别适合于用数字方法实现。
cos(w C t)
GFSK 的调制框图
高斯预调制滤波器的冲击响应函数为：b 22T 2)
2exp()(2
δπδb
T t t h -=
其中，b
BT πδ22
ln =
，B 是高斯滤波器的3dB 带宽，T b 是输入的一个码元宽度。
b
BT 为系统的重要指标，表明了滤波器的3dB 带宽与码元速率的关系，如b BT =0.5表示滤波器的3dB 带宽是码元速率的0.5倍。
高斯滤波器的矩形脉冲响应为：
)()()(s t r t h t *=
其中，⎪⎩⎪
⎨⎧<=其他
,02T ||,1)(b t t r 。
则⎭⎬⎫⎥⎦⎤⎢⎣⎡+-⎩⎨⎧⎥⎦⎤⎢⎣⎡-=)2(2ln 2)2(2ln 2)(b b T t B
Q T t B Q t s ππ
公式中τπ
τ
d e t Q 2t
2
21)(-∞
⎰
= 双极性NRZ 序列可以表示为∑-=k
k kT t a t b )()(δ，序列b(t)通过高斯低通滤波器
后的函数为)(*)()(t s t b t c =，再乘以h π2后，进入积分器，得到相位函数)(t ϕ，)(t ϕ可表示为：⎰
∞
--=
t
b n b
d nT a T t ττδπ
ϕ)]([2)( ，h 为调制指数，当h=0.5时，调频
信号的相位连续，此调制为GMSK 调制。
GFSK 的信号可以表示成：
sin (w C t)
⎰
∞
--+
=t
b n b
c GFSK
d nT a T t t s })]([2cos{)(ττδπ
ω
)](cos[t t c ϕω+=
t t t t c c ωϕωϕsin )(sin cos )(cos -= t t Q t t I c c ωωsin )(cos )(-=
)(t ϕ由输入码元数据n
a 确定，将两路携带基带信号的)(cos t ϕ和)(sin t ϕ分别与正
交的载波相乘再相加就得到了GFSK 的信号。
下面就调制指数h=0.5的GMSK 进行详述，假设高斯低通滤波器的3dB 带宽B=1000，T b =1/2000，则b BT =0.5。
由于s(t)的是无穷大，物理上不能实现，因此在实际系统中需要对s(t)进行截短或近似，根据B 的值，要保证一个信号码元1通过滤波器后，它的相位改变
/2，需要选择合适的k 满足等式
⎰
-=
T
T
dt t ks 2
)(π。
对于b BT =0.5，截短后的响应为-T b 到T b 关于原点对称，如下图：
对于一串数据码元
a k ={1,1,-1,1,1,-1,-1,1,-1,1,-1,-1,1,1,-1,1,1,-1,-1,1,-1,1,-1,-1,....}
当数据通过滤波器，由于存在ISI (inter symbol interference)，在同一时刻不止一位通过滤波器，对
BT=0.5，当第一位通过一半时，第二位开始进入了，第
b
三位在第一位离开后进入。
其高斯脉冲如下图：
这些脉冲都叠加后得到的函数如下：
这就是通过高斯滤波器后的函数c(t)
ϕ函数，)(tϕ如下图：
c(t)与2πh相乘再从t到正无穷积分得到相位)(t
ϕ，分别取余弦和正弦值就得到了同相和正交得到了携带基带信号的相位函数)(t
分量。
同相)]
t Iϕ
=：
cos[
)(t
(
正交)](sin[)(t t Q ϕ=：
I(t)和Q(t)分别经过载波w c 调制再相加最终得到了GMSK 信号
)(M t s SK G t t Q t t I c c ωωsin )(cos )(-=
GFSK 解调
GFSK 的解调方式可以分为相干解调和非相干解调两种，是否需要载波相位恢复是两者的关键区别。
其中相干解调需要恢复载波相位。
但是，在移动或是室内的无线应用中，相干解调的方式受到无线信道多径特性的影响严重，会出现较高的误码门限。
而非相干解调方式具有更简单的硬件结构，且有更低的误码门限。
尽管高斯滤波器减小了发送 G FSK 信号对带宽的需求，但是以接收端得到符号间干扰为代价的。
设
()∑+∞
∞--=)(][~kT t g k x t x
由式可知)(~kT x 与)(k x 相关，)(~t x 是)(t x 的码间干扰，其基带的同向和正交分量可分别表示为
))(~2cos()(0θττπ+=⎰∞
-d x h t I t
))(~2sin()(0θττπ+=⎰∞-d x h t Q t
在输出端可以通过
∑∞
∞
-=-=-==)(][)))()(1(tan (21|)(~][ˆkT nT g k x t I t Q dt d h t x n x nT t π 来获得)(n x 。
传统的GFSK 解调器设计是利用两个微分器来实现，也可以用两个延时单元来取代微分器。
GFSK 相干差分解调示意图
GFSK 非相干差分解调示意图
BPF 的输出信号为
)](cos[)()(t t w t R t s c ϕ+=
其中，)(t R 是时变包络，c w 为载波频率，)(t ϕ为附加相位函数，相乘器的输出为
)]()(sin[)()](cos[)(b b c b c T t T t w T t R t t w t R -+--•+ϕϕ
经LPF 后输出为
)](sin[)()(2
1
)(b b c b T T w T t R t R t Y ϕ∆+-=
其中)()()(b b T t t T --=∆ϕϕϕ，当πk T w b c 2=（k 为整数）时，
)(sin )()(2
1
)(b b T T t R t R t Y ϕ∆-=
实用标准文案
精彩文档 )(t R 与)(b T t R -是信号的包络，为正值，)(t Y 的极性就取决于)(b T ϕ∆，当)(t Y >0时判为+1，当)(t Y <0时判为-1.输入为“+1”时)(t ϕ增大，输入为“-1”时)(t ϕ减小，此判决规则可以恢复原来的数据。
