真空脱气机使用说明书

真空脱气机控制器说明书一、功能说明1、液晶面板显示工作状态、时钟时间。

2、显示公司联系电话。

3、在面板上可以设定各项参数，操作设备。

4、排气方式有液位和时间两种，液位方式中设有高中低三个液位控制信号输入端，控制进水电磁阀和排水泵。

排水泵除了低液位信号端开时停止工作，其他位置信号接通时均处于工作状态；进水电磁阀在中液位信号端开时开始工作，到高液位信号接通时停止工作。

5、设备自动工作时设有定时、远控两种工作方式6、控制器设有故障信号输入、输出等多种信号供用户选择使用。

二、面板图面板布置图介绍1、面板设有电源、故障、远控、就地4个指示灯。

2、液晶面板内显示当前时间和工作状态。

3、“工作方式”键：选择自动/手动模式，手动模式：可以在面板上直接操作“电磁阀”和“排水泵”开和关。

自动模式：可以按照设定时间或远地控制设备开和关。

4、“ESC”（F1）键：进入主菜单页面、参数设定。

5、“ENT ”（F2）键：在主菜单页面时进入故障查询。

在参数设定状态时：进入或保存退出参数修改。

6、“《/F3”键 ：在主菜单页面时进入帮助信息查询；在参数设定状态时向左移位设定值 。

7、“^\F4”键：在主菜单页面时返回工作状态页面；在参数设定状态时增大设定值 。

8、 “V\F5”键：在参数设定状态时向减小设定值 。

三、端子功能真空脱气机输入信号输出信号水位上升进水阀关 排水泵开 高液位 进水阀关 排水泵开进水阀开 排水泵关 中液位 进水阀开 排水泵开进水阀开 排水泵关 低液位 进水阀开，排水泵关四、功能表设定五、输入输出点属性六、电气接线图控制原理图真空脱气机附表：功能07输入开/闭设定对照表：○—常开 ●—常闭七、安装方式本控制器为ABS 塑壳密封， 外型尺寸为165*102*80， 安装开孔尺寸为157*93。

控制器两边有固定支架从背面固定，适于面板嵌入式安装，如下图（开孔如下图）。

ZKT-18F真空脱气仪使用及维护保养标准操作规程1.操作方法1.1.接通电源接通电源，打开电源开关，电源指示灯亮，仪器进入自检程序。

在自检程序中仪器检查真空泵和管路的密闭性。

1.2.主菜单自检通过后，显示屏提示“按任意键进入主菜单”，此时按任意键，显示屏显示主菜单（主菜单内容是上次实验时设置的各种状态、参数）。

如不按任意键，30秒后自动进入主菜单。

1.3.参数设置在开始任何试验前，你需要进行参数设置。

通过用【确认】键、【＋】键、【选项】键4个键的配合，对温度预置、除气时间、负压值、水位参数进行设置。

仪器参数设置确认后，这些设置的参数将会一直保持下去，直到重新被修改。

2.运行试验2.1.按键的功能2.2.【确认】键：修改的参数存入仪器中，同时退出设置参数的反白显示。

2.3.【＋】键：设置参数加12.4.【－】：键设置参数减12.5.【选项】键：选取需要修改的参数项，选中的参数反白显示。

2.6.【启/停】键：按【启/停】键，仪器自动将需要处理的液体抽入罐中进行脱气处理。

在脱气过程中再次按【启/停】键终止脱气试验。

2.7.【开/关】键：在主菜单界面及可以放液的界面下，按【开/关】键，罐中的液体从出液口排出。

再次按【开/关】键，停止放液。

3.运行主菜单参数设置完后，按【启/停】键即开始一个脱气过程。

仪器自动将需处理的液体抽入罐中，自动循环、加热、脱气。

脱气完成后，按【开/关】键放出已处理好的溶液。

在脱气过程中再次按【启/停】键仪器将停止脱气操作。

在放液过程中，再次按【开/关】键停止放液。

4.清洗4.1.简单清洗4.2.开机。

自检正常后，在主菜单界面下，按【启/停】键开始抽入清洗液，抽到低或高水位后，循环月2分钟，按【启/停】键停止抽液。

此时按【开/关】键放出清洗液。

如此反复几次即可。

4.3.灌装的拆装及清洗4.4.排空罐中的溶液4.5.将储液罐盖上与左、右快速接头座连接的2个快速接头脱开4.6.将阀4、紫外灭菌灯、高低水位信号、高水位保护、低水位保护5个电信号连接器断开4.7.将罐最下端出水口与循环泵进水口之间的管路断开4.8.将罐从机器里取出4.9.用螺丝刀拧开液罐最上面的螺钉，可将储液罐的盖打开，此时可用刷子清洗液罐内壁4.10.清洗后。

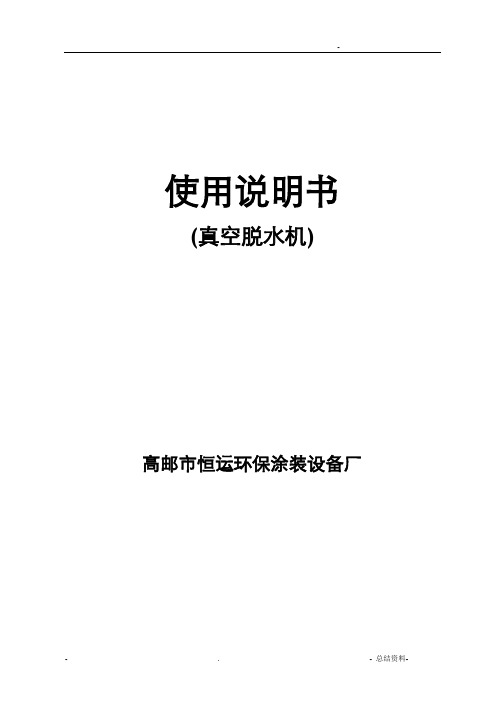

-使用说明书(真空脱水机)高邮市恒运环保涂装设备厂目录一、概述 (3)二、型号技术参数 (3)1、型号说明 (3)2、技术参数 (4)三、结构原理 (4)1、结构 (4)2、工作原理 (4)四、主要结构说明 (5)五、安装说明 (6)六、操作说明 (6)（一）操作说明 (7)（二）主要电气元件的选用 (7)七、维护与检修 (8)（一）设备故障处理容 (8)（二）电器部分 (9)一、概述固定室网带式真空脱水机是机械工业第四协同我厂在引进、吸收、消化国外同类产品技术的基础上，进行改进而研发出来的一种新型、先进、高效、节能、安全、稳定、可靠、可以连续运行的固液分离设备,它是以循环移动的滤布作为过滤介质，利用真空设备提供的负压和重力作用，使固液快速分离的一种连续式过滤机；与移动室带式真空过滤机相比，固定室型真空盒与网带运动采用特殊结构密封，网带在真空盒上移动这一结构，克服了移动室型每动作一次,都要卸掉真空,消耗能源的不足，实现了真正意义上的连续运行、连续过滤。

我公司制造的网带式真空过滤机，网带和真空盒之间采用耐磨网带密封，有效地保证了真空度，减小了网带运行时的摩擦阻力。

整体结构采用可拆卸式，方便了环形网带的安装和设备的保养和维护。

至今我厂生产的真空脱水机以其过滤效率高、生产能力大、处理效果好、操作简单、运行稳定、易维护等特点广泛应用于冶金、矿山、化工、造纸、食品、制药、涂装及环保等部门。

二、型号技术参数1、型号说明目前有效的过滤宽度有1200mm、1500mm、1800mm、三个系列。

其中每个系列有不同面积。

同一系列的机身宽度保持不变，长度不同，长度越大过滤面积越大，过滤能力也就越强。

同一系列不同面积的脱水机主要是为了满足以下几方面要求：①处理量要求，增大面积（即增大有效过滤长度）可以通过提高速度（可保持一定过滤时间）增加处理量。

②为适应不同工况的要求，由于各物料的过滤性能差距很大，可通过调节网带速度，调整过滤时间，便能满足工艺要求。

真空机组使用说明及注意事项
一真空机组开机流程
1、启动VB150维持泵，然后打开出口阀。

当电阻计2真空度达到5帕以下时，启动扩散泵加热。

2、启动VB200旋片泵，打开旁通阀；当电阻计1真空度达到2000帕以下时，开启2ZJP—300罗茨泵，进行预抽。

3、扩散泵加热50分钟以上且电离计真空达到5帕以下时，先关闭旁通阀，再打开主阀，进行主抽。

4、关闭2ZJP—300罗茨泵，30秒后关闭VB200旋片泵。

二真空机组关机流程
1、关闭主阀。

2、启动-----关机程序。

三真空机组使用注意事项
1、真空机组在使用的整个过程中，必须保证水路、气路完整通畅。

2、必须严格按照真空机组的开机、关机流程，进行操作。

3、扩散泵加热过程中，若不慎断水。

应先关闭扩散泵电源，再关闭主阀。

然后摘下扩散泵电炉加热器，并使用电风扇进行降温。

在这过程中，要一直保持VB150维持泵和出口阀处于开启状态。

4、扩散泵加热过程中，若VB150维持泵出现故障不工作，应先关闭出口阀，然后启动VB200旋片泵，再启动2ZJP—300罗茨泵，打开维持阀进行主抽。

【真空脱气仪】真空脱气仪四个常见问题1.真空脱气仪使用流程ZKT—25真空脱气仪能够精准的掌控溶出介质的温度，并能够掌控溶出介质所在容器的真空度，达到理想的脱气效果。

可搭配溶出仪使用，完全符合中国药典。

真空脱气仪使用流程如下：1.将进水管放置于预脱气液体的容器内，放置前，请确保：进水管干净，不会对水体造成污染。

水管的进水口始终位于液面以下。

2.检查电源是否连接正常。

3.触按开关按钮，开机。

4.登录账户，进行脱气操作。

5.操作说明：5.1开机后，仪器进入自检程序，如下画面：此过程耗时33s，仪器会对系统的气密性进行检测，假如系统存在漏气现象，状态指示灯会变红，并有文字提示“设备有漏气现象，请检查设备气密性!”，用户需要适时关机，对系统的管路进行检测，保证系统管路无泄漏后再重启仪器。

5.2 用户登录系统自检完毕后，进入登录界面，如下，输入对应的用户名和密码，即可成功登录系统，进行试验操作。

5.3主界面5.4进液脱气点击进液脱气按钮，进入如下界面：5.4.1.输入需要进液的体积后，点击开始进液，真空泵开始工作，通过负压将液体吸入罐体内。

5.4.2.点击短时间停止进液，进液短时间停止，再次点击开始进液，进液连续。

5.4.3.点击取消返回，停止进液程序，返回主页面注意：输入液量应大于当前液量。

本仪器大只能进行25L液体的脱气处理，所以，输入值不得大于25L。

进液完毕后，延时30秒，系统自动运行脱气程序。

5.5 脱气进液完毕后，系统自动运行脱气程序，或者，手动点击主界面的脱气按钮，进入脱气程序。

进液完毕自动运行脱气程序时，用户不必点开始按钮，会自动进行液体脱气处理。

温度：当前脱气过程中桶内液体的温度,推举设定为42℃。

压力：脱气过程中桶内的压强，推举 0.05Mpa.脱氧剩余时间：当桶内液体加热至设定温度后，开始计时。

本系统使用的是的模式，用户可以清楚的看到距离脱气完成还有多长时间。

溶氧量：仪器预留功能。

5.5.1.点击开始按键：真空泵开始工作，将罐体内的压强降至设定值；循环水泵开始工作；加热器开始工作。

真空机组使用说明及注意事项范文一、真空机组的基本介绍真空机组是一种常用的工业设备，主要用于将工作环境中的空气或其他混合气体排出，形成一定的真空度。

真空机组通常由真空泵、电机、控制系统和配套管道组成。

根据不同的使用需求，真空机组可以有多种型号和配置，如单台泵的简单机组、多台泵的复杂机组等。

二、真空机组的使用说明1. 真空机组应放置在干燥、通风良好的场所，远离易燃易爆物品，并且保持平稳的安装位置，确保机组的稳定性和安全性。

2. 在正式使用前，应先检查机组各个部件是否完好，特别是电机和泵的连接处是否松动，是否存在漏气现象。

3. 启动前应检查电源和电压是否符合机组的要求，确保电源和电线的接地良好，以免发生电击或火灾等事故。

4. 启动机组前，应先打开进、出口阀门，待真空泵达到正常工作状态后，再逐步关闭进、出口阀门，使机组形成真空。

5. 在使用过程中要定期检查泵的油位，确保泵的润滑条件良好。

如果需要更换泵油，应选择适当的泵油类型，并且根据泵的使用频率进行定期更换。

6. 如果机组需要长时间停用，应先关闭电源，清理内部的杂质和泵油，同时对机组进行维护保养，确保机组的长期性能稳定。

三、真空机组的注意事项1. 在操作真空机组时，应注意身体安全。

切勿将手指或其他物品放入机组内部，以免发生意外。

2. 在清洁和维护机组时，应先关闭电源，等待机组完全停止工作后再进行操作。

切勿在机组运转时打开机箱，以免发生触电或被吸入机组内的气体。

3. 启动真空机组时，应从低速启动，逐步增加转速，以免造成电机过载或泵叶损坏。

4. 在机组停止工作后，应先关闭进、出口阀门，再关闭电源。

切勿直接切断电源，以免发生反冲的气流导致机组内的污物倒流至外部。

5. 使用真空机组时应严格遵守操作手册中的要求，不得超负荷使用机组或超过机组的额定工作条件，以免损坏机组或引发其他安全问题。

6. 定期检查机组的工作状态和性能指标，如压力、流量等，并根据需要进行维修和更换部件。

真空脱气机使用说明书1.前言本使用说明书中对于设备的安装、调试和运行的描述仅适用于YH-S6AYH-S10AYH-S15AYH-S20A四个型号。

请在安装、调试和运行前仔细阅读本说明，并妥善保存，以便日后参考。

2 概述真空脱气机在所有闭合水循环系统中都能高效地运转。

它的工作原理是将水循环系统中的一部分液体置于真空的环境下，此时液体中的游离态气体及溶解态气体就会释出。

之后，这部分已经过脱气处理的、具有吸收性的液体将被注回水循环系统中参加循环。

它们会重新吸收系统中的游离态气体和溶解态气体，以再次达到平衡。

经过多次这样的过程之后，水循环系统中的游离态气体及溶解态气体就都被去除了。

2.1设备结构2.2脱气机的工作过程真空脱气机能按照用户预先设定的脱气程序自动运行，脱气过程可分为两个阶段：1）进水阶段：系统中的液体进入脱气罐，液体中含有的所有气体都会被释出，并通过脱气罐顶部的自动放气阀与系统分离。

2）抽真空阶段：立式多级泵会对罐内持续抽真空，制造负压状态，使液体中溶解态气体全部释出，聚集在罐的顶部并通过自动放气阀排出。

此时进水电磁阀再次打开，新的液体进入罐内。

那些经脱气处理过的、有吸收性的液体被重新注回系统中参与循环，并重新吸收系统中的气体。

2.3 运行条件真空脱气机适用于水循环系统或水--乙二醇（≤40%）混合液系统。

若用于其它介质系统有可能导致不可预知的损害，由此导致的影响本公司不承担任何责任。

请依据本说明第3 章中列出的技术参数对真空脱气机进行操作。

3.技术参数4 安全保障·须由专业人员对设备进行安装和维护。

·设备运行前，为保证安全，请断开电源和水压。

·机体内有发热组件，请务必冷机启动5 安装调试5.1安装要求·请将设备安放在通风干燥的地方。

·设备连接到380V/50-60Hz 电源。

·请确认配备合适的定压膨胀系统，水进出脱气机时会引起系统压力的小幅波动。

真空机组使用说明及注意事项（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!真空机组使用说明及注意事项一真空机组开机流程1、启动VB150维持泵，然后打开出口阀。

真空脱气机说明书北京筑恒科技有限公司感谢您使用本公司产品，为了正确使用本机并充分发挥效用，请您在使用之前务必仔细阅读说明书！开箱检查：◇观察产品包装箱上标示的规格、型号，确认和您定购的相符◇按装箱单核对产品、附件的规格、数量◇确认本机在运输过程中没有损坏◇有任何问题请在3日内与本公司联络。

如在收到货物7日内未与本公司书面联络，则视同您已认可。

超过此限，恕不受理。

安全注意◇本机必须由具有相应资格的专业技术人员按说明书安装◇安装使用的配件必须符合国家电气标准◇确认电源电压在规定的范围之内。

保证良好的接地◇不能将强电接入弱电信号输入端售后服务◇在您遇到问题或设备故障时，请及时与我公司用户服务部门联系。

请您在反映问题时尽量说明：产品的型号、编号、配件、购买日期、使用情况、具体故障现象◇在正常安装、使用的情况下，本机自出厂之日起12个月内发生质量问题实行在厂免费保修。

超过保修期后视情况需收取相应费用◇如出现以下问题，应由用户承担相关费用：①使用不当造成的人为损坏②自然灾害及污染等造成的损坏③电源电压异常、电路连接不当等造成的损坏使用条件◇环境温度：0 ～ 45 ℃◇大气压力：86 ～ 106 Kpa◇相对湿度：< 90 %（无结露）◇额定电源电压：220V AC，频率：50Hz◇电源电压范围：额定值的85% ～ 110%◇强电线路和连接传感器等的弱电线路必须分别穿管走线，否则控制器可能无法正常工作◇温度传感器原配接线需延长时，应使用屏蔽线◇出厂随机所配温度传感器屏蔽线不可剪短或加长，否则可能导致温度测量误差◇控制器温度传感器输入端为两个时，用户如需加长引线，长度不可超过1米，否则可能导致温度测量误差一、概述SJL系列真空脱气机电脑控制器是我公司吸收国外先进技术，结合国内控制自动化的各种需要和具体应用现状，采用现代电脑控制技术，自主研发的新一代控制器。

适用于真空脱气机的自动控制，具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、性能价格比高等优点。

真空机组使用说明及注意事项真空机组是一种常见的设备，用于产生和维持真空环境。

下面是真空机组的使用说明和注意事项。

一、使用说明1. 真空机组安装：- 在进行安装之前，请先检查设备的完整性和相关附件的齐全性。

- 确保机组安装在平整的地面上，并且能够获得充足的通风和排风。

- 根据设备的要求，确保正确连接所有的管道和电缆。

- 在安装完成后，进行防水、防漏和绝缘等必要的检查和测试。

2. 真空机组操作：- 在使用前，请先查看设备的操作手册，并按照操作步骤进行操作。

- 打开电源开关之前，请确保设备连接正确，并检查各个电缆和管道是否牢固。

- 在操作过程中，严禁将手指、工具或其他物品伸入设备内部。

避免触摸设备的高温表面。

- 在操作过程中，应及时清理设备表面和附近的杂物，以保持设备的通风和散热效果。

- 在启动设备之前，应先检查真空机组的真空度和压力值，确保在设定范围内。

- 在维持稳定真空环境时，应定期检查并更换真空泵和过滤器等易损件。

3. 真空机组停止：- 在停止使用设备之前，请首先关闭电源开关，并断开所有的电缆和管道连接。

- 在停止使用设备后，应保持设备的干燥和清洁，以延长设备的使用寿命和性能。

- 在停止使用设备一段时间后，应进行必要的维护工作，如清洁、润滑和检查等。

二、注意事项1. 安全使用：- 在使用真空机组之前，应先学习相关的安全操作规程，并严格遵守。

- 避免在高温或高压环境下使用设备，以防止设备的损坏或人身伤害。

2. 真空环境维持：- 定期检查真空机组的真空度和压力值，确保在设定范围内。

- 根据要求，定期更换真空泵和过滤器等易损件，以保持良好的真空环境。

3. 设备维护：- 定期清洁设备的表面和附近的杂物，以保持设备的通风和散热效果。

- 在停止使用设备一段时间后，应进行必要的维护工作，如清洁、润滑和检查等。

- 在进行维护工作时，请先切断电源，并确保设备处于停止状态。

4. 校准和维修：- 根据设备使用时间和工作情况，定期校准设备的性能和仪器的测量准确度。
