理光复印机维修代码

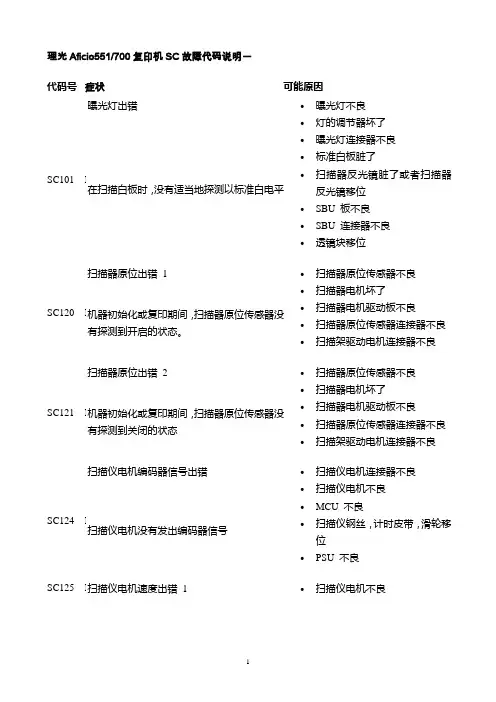

理光Aficio551/700复印机SC 故障代码说明一 代码号 症状可能原因SC101 B曝光灯出错• 曝光灯不良 • 灯的调节器坏了 • 曝光灯连接器不良 •标准白板脏了•扫描器反光镜脏了或者扫描器反光镜移位 • SBU 板不良 • SBU 连接器不良 •透镜块移位在扫描白板时，没有适当地探测以标准白电平SC120 B 扫描器原位出错 1• 扫描器原位传感器不良 •扫描器电机坏了 • 扫描器电机驱动板不良 • 扫描器原位传感器连接器不良 •扫描架驱动电机连接器不良 机器初始化或复印期间，扫描器原位传感器没有探测到开启的状态。

SC121 B 扫描器原位出错 2• 扫描器原位传感器不良 •扫描器电机坏了 • 扫描器电机驱动板不良 • 扫描器原位传感器连接器不良 •扫描架驱动电机连接器不良 机器初始化或复印期间，扫描器原位传感器没有探测到关闭的状态SC124 B扫描仪电机编码器信号出错• 扫描仪电机连接器不良 • 扫描仪电机不良 •MCU 不良•扫描仪钢丝，计时皮带，滑轮移位 •PSU 不良 扫描仪电机没有发出编码器信号SC125 B 扫描仪电机速度出错 1•扫描仪电机不良扫描仪在它的原位传感器开启前在返回时停止。

当扫描仪 HP 传感器开启时，它的速度比规定的要慢。

• MCU 不良•扫描仪驱动上负荷太重SC126 B 扫描仪电机速度出错2• 扫描仪电机不良 • MCU 不良•扫描仪驱动上负荷太小 扫描仪返回时，它超出运行扫描仪 HP 传感器 10mm 以上SC127 B 扫描仪电机编码器旋转方向出错• 扫描仪电机不良 •MCU 不良当初始化时，扫描仪沿著指示方向相反的方向移动SC127 B 扫描仪电机编码器旋转方向出错• 扫描仪电机不良 •MCU 不良当初始化时，扫描仪沿著指示方向相反的方向移动理光Aficio551/700复印机SC 故障代码说明二 代码号 症状可能原因SC128 D 扫描仪电机启动出错• 扫描仪电机不良 • MCU 不良 • PSU 不良• 扫描仪驱动上负太大 扫描仪电机速度直到开始读取原稿后才达到目标速度SC129 D扫描仪电机速度控制出错• 扫描器电机不良 • PSU 不良 • MCU 不良 •扫描器驱动不良 扫描仪在扫描时超出范围SC130 D SBU 出错• SBU 不良•SBU 和 BICU 之间的电缆不良 主开关开启时， BICU 无法从 SBU 上接收正确的信号SC300 B充电电晕输出出错 1• 充电 P.P 不良•充电电晕装置的连接不好 充电电晕装置的反馈电压太高 SC301 B 充电电晕输出出错 2•充电 P.P 不良充电电晕装置的PWM 控制太高•充电电晕装置的连接不好SC302B 充电电晕输出出错3•充电P.P 不良•充电电晕装置的连接不好充电格栅的控制PWM 控制太高SC303B 充电电晕输出出错4•充电P.P 不良•充电电晕装置的连接不好充电栅极反馈的电压太高SC305B 充电电晕丝清洁器出错1•充电电晕丝清洁器电机坏了•充电P.P 不良•IOB 板坏了充电电晕丝清洁器不返回到自己的原位SC306B 充电电晕丝清洁器出错2•充电电晕丝清洁器电机连接器未接上充电电晕丝的清洁器电机连接器没有连接上SC310B 电位传感器出错1•电位传感器不良•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓单元和I/O 板(I/OB) 之间的连接不良•显影动力组件不良理光Aficio551/700复印机SC故障代码说明三代码号症状可能原因SC311D 电位传感器出错2 •电位传感器不良•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓装置和I/O 板(I/OB) 之间的连接不良•显影动力组件不良在过程控制起始设定上校准鼓电位传感器时，鼓电位传感器的输出电压超范围SC312D电位传感器出错4 •电位传感器不良当在过程控制初始化上调节鼓的电位(V D ) 时，鼓电位传感器探V D 大于V G ( 格栅电压)•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓装置和I/O 板(I/OB) 之间的连接不良•显影动力单元不良•脏的或摩损的充电电晕丝SC314D 电位传感器出错5 •电位传感器的探测•电位传感器和I/O 板(IOB) 间的连接不良•IOB 不良•鼓单元和I/O 板(I/OB) 之间的连接不良•LD 单元不良在过程控制初始设定时，对LD 电源的调节进行豉电位(V H ) 的调整。

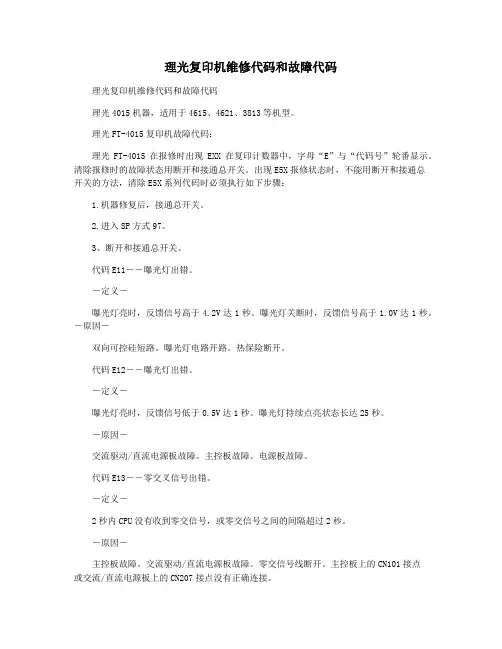

理光复印机维修代码和故障代码理光复印机维修代码和故障代码理光4015机器，适用于4615、4621、3813等机型。

理光FT-4015复印机故障代码：理光FT-4015在报修时出现EXX在复印计数器中，字母“E”与“代码号”轮番显示。

清除报修时的故障状态用断开和接通总开关。

出现E5X报修状态时，不能用断开和接通总开关的方法，清除E5X系列代码时必须执行如下步骤：1.机器修复后，接通总开关。

2.进入SP方式97。

3、断开和接通总开关。

代码E11－－曝光灯出错。

－定义－曝光灯亮时，反馈信号高于4.2V达1秒。

曝光灯关断时，反馈信号高于1.0V达1秒。

－原因－双向可控硅短路。

曝光灯电路开路。

热保险断开。

代码E12－－曝光灯出错。

－定义－曝光灯亮时，反馈信号低于0.5V达1秒。

曝光灯持续点亮状态长达25秒。

－原因－交流驱动/直流电源板故障。

主控板故障。

电源板故障。

代码E13－－零交叉信号出错。

－定义－2秒内CPU没有收到零交信号，或零交信号之间的间隔超过2秒。

－原因－主控板故障。

交流驱动/直流电源板故障。

零交信号线断开。

主控板上的CN101接点或交流/直流电源板上的CN207接点没有正确连接。

代码E14－－零交叉信号出错2。

－定义－检测到的电流不为50HZ或者60HZ。

－原因－主控板故障。

交流/直流电源板故障。

零交信号线断开。

主控板上CNN101接点或交流/直流电源板上的CN207未正确连接。

电源线不牢固。

★对于初期生产的机器的补救方式：关机重开。

代码E21－－扫描架原位出错1。

－定义－总开关接通后10秒内扫描架原位传感器的输出保持在低电平（截止状态），或是复印过程中扫描架返回后，其输出保持在低电平（截止状态）。

－原因－原位传感器失灵。

扫描电机失灵。

主控板故障。

交流驱动/直流电源板故障。

扫描架驱动电路失灵。

代码E22－－扫描架原位出错2。

－定义－总开关接通后4秒内扫描架原位传感器的输出保持在高电平（导通状态），或是扫描架起动后0.3秒内其输出电平保持在高电平（导通状态）－原因－原位传感器失灵。

理光最新复印机维修代码第1和第2段第3段1-101 1前没对位（普通复印） 9/-92前没对位（双面复印）1-002 1横向对位（第一纸路） 9/-92横向对位（第二纸路）同上3横向对位（第三纸路）同上4第4纸路同上5手送纸同上6双面部同上1-003 1供纸时序（供纸纸盘） 0/102供纸时序（手送纸） 0/101-005 1定影温度调整 100/2002定影温度调整（省能等级2） 0/1651-106 定影温度显示1-902 定影控制频率显示2-001 充电辊偏压调整“-1000/2500”2-101 1前端删边空白（打印时） 0/92尾端删边空白打印时同上3左侧删边空白打印时同上4右侧删边空白打印时同上2-106 测试图形ID调整 0/2552-201 显影偏压调整“-200/-900”2-213 检测到色粉接近用完后可复印的张数 0：50；1：20 2-220 VT显示2-801 色粉浓度传感器初始设定 0：否；1：是2-907 激光脉冲定位 0：中心；1：基；2：右；3：相加2-908 执行强制性补粉 0：否；1：是2-909 充电辊的强制性清洁同上2-910 转印辊强制清洁同上2-911 图像浓度选择 0：较浓；1：浓；2：正常；3：浅；4：较浅2-913 T传感器自动初始设定 0：否；1：是2-995 1T传感器控制电压：工厂设定值的显示2工厂设定时总计数器的显示2-996 1T传感器控制值的设定“80/170”2设定时总数计数器的示值2-997 1T传感器控制值的显示（安装时）2设定时总数计数器的示值2-999 T传感器控制电压的选择 0：工厂设定值；1：手动设定；2：实施初始设定时的4-008 主扫描倍率的调整“-1/+1”4-010 副扫描的对位调整“-2/9”4-011 主扫描对位的调整“-6/+6”4-012 1扫描先端留白幅度调整“0/9”2尾端留白同上3左侧留白同上4右侧留白同上4-013 扫描架的自由运行 0：否；1：是4-101 副扫描倍率调整“-1/+14-902 曝光灯强制点亮 0：否；1：是5-001 操作部全部点灯5-104 A3计数翻倍 0：否；1：是5-106 自动浓度水平设定”1/75-501 1PM呼叫周期设定“0/2552PM警告 0：否；1：是3PM警告（原稿）5-801 总清5-802 自由运行 0：否；1：是5-803 输入检查5-804 输出检查5-810 SC代码复位 0：否；1：是6-006 1送稿器主扫描对位调整”2副扫描对位调整 "-10/+103尾端留白宽度调整 "+6-007 送稿器副扫描倍率调整“-4/+4 6-009 送稿器自由运行 0：否；1：是7-803 PM计数器显示7-804 PM计数器复位输入检查方式：1前门安全开关+24V 37双面部入口传感器2前门安全开关--LD5V 38翻转装轩接进3右侧垂直导板开关 39双面装轩装上4左侧竖门传感器 48供纸盖开传感器5左门传感器 49原稿插入传感器6定影部出纸传感器 50送稿器位置传感器7上出纸传感器 51对位传感器8下出纸传感器 60鑫面反射镜电机卡死9对位传感器10上部中继传感器完11充电辊接离传感器12手送纸供纸纸用完传感器13上纸盘纸用完传感器14下纸盘纸用完传感器15上纸尺寸传感器16下纸尺寸传感器17主电机卡死23上纸用完传感器24下纸用完传感器25上中继传感器26下中继传感器27上纸尺寸传感器28下纸尺寸传感器29纸柜盖开关30纸柜接装上31主电机卡死32上纸盘上限传感器33下纸盘上限传感器输出检查： 1分路活门电磁铁 29双面部分路活门电磁铁2对位电磁铁 38DF供纸电机3上中继离合器 39DF供纸电机（减速）4下中继离合器 40DF搓纸电磁铁（选购ADF）5充电辊接离离合器 41打印机电梯铁（选购ADF）6手动送纸离合器 42DF供纸离合器7上供纸离合器 53多面反射镜电机8下供纸离合器9显影部离合器10色粉瓶驱动电机11主电机（正转）12主电机（反转）13排风电机19上供纸离合器20下供纸离合器21上中继离合器22下中继离合器23主电机24上纸升落电机25下纸升降电机26上纸升落电机27下纸升落电机28没有使用SC代码的说明：SC120 扫描架原位出错1在初期设定或复印过程中扫描架原位传感器不能检测出截止状态可能的原因：扫描架原位传感器失效扫描架驱动电机失效IOSCC板失效扫描架原位传感器的线束不良SC121 扫描架原位出错2在初其设定或复印过程中扫描架原位传感器不能检测出导通状态可能的原因扫描架原位传感器失效扫描架驱动电机伯效IOSCC板失效扫描架原位传感器的线束不良SC121 扫描架原位出错3扫描架返回原位时扫描架原位传感器检测到导通状态可能的原因扫描架原位传感器失效扫描架驱动电机失效IOSCC板失效扫描架原位传感器的线束不良SC123 扫描架原位出错4扫描架返回到原位后扫描架原位传感器没有检测到导通状态可能原因扫描架原位传感器失效扫描架马铃薯动电机失效IOCSS板失效扫描架原位传感器的线束不良SC192 SBY调整出错SBU自动调整过程中检测到期出错SBU不良BICU板不良灯镇流器失效曝光灯失效白板脏污SC302 充电辊漏电检测到期充电辊电流漏电讯号充电辊失效充电高压电源不良药PCU的连接不良SC306 充电辊原位出错充电辊接离传感器不良充电辊接离离合器不良SC320 多面反射镜电机异常在多面反射镜电机的接通讯号发出后10秒内，此电机没有达到它的动作速度，或是动作过程中连多面反射镜电机不良连接多面反射镜电机红色动板与IOCSS板的接口线束的接触不良IOCSS板失效SC321 没有激光器出光讯号在复印纸到达对位传感器后CPU不能检测到激光器出光讯号BICU板不良MSU板不良SC322 激光器同步上的出错已超过5个连续的确100MS间隔时间主扫描同步检测器板检测不到激光器的同步讯号连接激光同步检测板与BICU板的接口线束接触不良激光同步检测器板没有正确就位激光同步检测器板失效BICU板不良SC324 LD驱动板加给LD的电流超过100MALD装置不良连接LD装置和BICU板的接口线束的连接不良LD装置四周的温度太高SC390 TD传感器出错1TD传感器初期设定执行后20STD传感器输出不到SC391 显影输出异常PWM以62%的负载连续输出200MSSC393 TD传感器出错2在TD初期设定后，TD的输出电压超出调整范围SC401 转印正极输出异常SC402 转印负极输出异常SC411 分离输出异常SC500 主电机卡死SC503 上纸盘升降电机不良SC504 下纸盘升降电机不良SC506 纸柜主电机卡死SC542 定影温度主开关接通后50S内定影温度一到待机温度SC543 定影高温出错定影部热敏电阻检测到定影温度超过231度有1秒SC544 定影低温出错SC546 定影温度不稳定在完成预热后，定影温度比待机温度低10度或高10度SC547 零交讯号检测异常SC610 又面装置间不能正确通讯SC691 BICU与传真机控制器之间通讯异常SC692 BICU与打印机控制器之间通讯异常SC900 总数计数器异常SC920 MSU连接不良SC921 MSU硬件出错1015/1018故障代码维修进入方式：黄1-0-7-红五秒SC-101爆光灯出错120 扫描仪原位出错1121 扫描仪原位出错2122 扫描仪原位出错3123 扫描仪原位出错4130 BICU和SBU之间通讯出错192 自动SBU调节出错194 SBU白电平探测出错302 充电辊漏电320 多角反光镜出错321 无激光写入信号（F-门出错322 激光同步出错390 TD传感器出错391 显印偏压漏电392 TD传感器初期失定出错401 转印辊漏电出错1402 转印辊漏电出错200 主电机锁定503 上纸盘提升电机故障504 下纸盘提升电机故障506 纸盘电机锁定541 定影的恒温器/热敏电阻开路542 定影温度预热出错543 定影过热出错544 定影低温度出错546 不稳定的定影出错547 零交叉信号故障620 IOB和AFD之间通讯出错691 BICU和传真控制器之间通讯不良692 BICU和打印机控制器之间通讯不良695 传真固定出错ADF 门异常900 电器总计数器出错901 机械总计数器921 IMB存储器控制出错922 IMB DRAM出错924 可选的DRAM出错925 IMB非连接的出错926 内存容量出错981 NVRAM出错990 BICU和IOB之间的通讯出错999 程序版本出错理光5632/40系列代码供纸/输纸/定影1-001 对位┿1-003-XXX 供纸时序┿1-008 卡纸检测┿1-103 定影空载┿1-104 定影温度控制┿1-105-XXX 定影温度调整┿1-106-XXX 定影温度显示┿1-108 强制起动┿1-801 每分钟复印量下降选择┿1-902 齐纸板间隔调整(侧挡板)┿1-905 齐纸板间隔调整(反挡板)鼓周围2-001 鼓充电电压调整(供复印)2-002-xxx 鼓充电电压显示┿2-003 鼓充电压高速(供制作Vsp样图)2-101-xxx 先端/尾端删边空白调整┿2-201-xxx 显影偏压调整┿2-203 显影偏压调整(供制作Vsp样图)2-206-xxx 显影偏压显示┿2-207 强制补粉(显示屏显示"Compulsory Toner upply"(强制被粉) 2-208-001 初粉方式选择┿2-208-002 补粉率(TD传感器补粉方式)┿2-208-003 补粉率(定量补粉方式)┿2-214 TD传感器初期设定2-215-xxx TD传感器输出显示┿2-220 TD传感器初期输出显示┿2-222 补粉率(检测补粉方式)┿2-301-xxx 转印电流调整┿仅供工厂使用:不要改变设置.2-801 搅拌显影剂2-802 鼓充电辊湿度┿2-812 鼓反转调整┿2-901 鼓充电辊清洁间隔时间┿2-902 未使用过程控制3-001 ID传感器初期设定3-002 ID传感器初期设定显示┿3-103-xxx ID传感器输出显示┿3-105 VL强制检测3-106 初期VL/VLG显示┿3-107 当前VLP/VLG显示┿3-111 当前VRP/VRG显示┿3-112 VR强制检测3-123 鼓初始化3-801 自动过程控制方式选择┿3-901 空运转（曝光灯熄灭）3-902 强制性过程控制光学4-001 曝光灯电压调整┿4-002 曝光灯电压显示┿4-008 垂直倍率调整┿4-011-xxx 镜头横向原位调整┿4-013 扫描架空运转4-101 水平倍率调整┿4-102 镜头误差校正┿4-103 聚焦调整┿4-201 自动ADS增益调整4-202 ADS初期增益显示┿4-203 ADS实际增益显示┿4-301 APS传感器功能检查┿4-302 选购件APS传感器（仅指LT机器）┿4-303 APS A5/HL检测┿4-901 APS尺寸优先（揸F4尺寸）┿4-902 APS 8K/16K检测（仅指A4机器）┿操作5-001 全部显示点亮┿5-002 优先纸路选择┿5-003 APS优先选择┿5-004 ADS优先选择┿5-013 计数器递增/递减选择┿5-017 最大复印数量计数（复印限制）┿5-019-xxx 纸尺寸设定┿5-021-xxx 双面复印优先选择（能源之星）┿5-022-xxx 能源之星选择┿5-101 自动复位时间设定┿5-102 自动节能时间设定┿5-103 自动纸盘切换┿5-104 A3/DLT加倍计数┿5-106 图象浓度等级校正（ADS校正）┿5-107-xxx 图象移动白边调整┿5-108 边框删除白边调整┿5-110 中央删除白边调整┿5-113 投币锁安装┿5-115 双面图象移动（背面白边）┿5-121 T/C（总数计数器）递增计数时序┿5-122-xxx OHP间衬纸方式的选择┿5-127 APS检测┿5-305-001 自动关机时间设定┿5-305-002 自动关机的选择┿5-401 用户代码方式┿5-402 用户代码计数器检查┿5-404-xxx 用户代码计数器清除┿5-405 用户代码号码设定┿5-407-xxx 用户代码号码清除┿5-408 已登记用户代码总数显示┿5-410 用户代码复位时间的设定┿5-501-001 PM周期设定┿5-501-002 PM周期设定（PM报警方式设定）┿5-504 仅在日本使用。

理光复印机故障代码理光复印机故障代码————————————————————————————————作者: ————————————————————————————————日期:常用理光AFICIO3025/30３0数码复印机维修代码表一维修呼叫分为四个级别A级-----为防止机器损坏,只有工程师复位ＳC后机器才能工作;复位程序：进入SP模式，然后关开主电源开关。

B级-－－－- 只停用使用了不良功能的SC。

复位程序：关开操作开关或主电源开关。

C级-----－更新SＣ历史，机器可以正常工作。

复位程序:不显示S Ｃ，只更新SC历史。

Ｄ级－----－关开主开关，复位操作面板上显示的ＳC。

如果再次出错，会再次显示这些SＣ。

复位程序：关开操作开关。

1．SC代码说明l如果问题和电路板有关，请断开然后重新连接接头，然后测试机器。

问题常常是因为线束松动或断开。

故更换PCＢ前请进行这样的处理。

l 如电机卡死，更换电机或传感器之前检查机器负载。

ｌ]机器处于SP模式时出现Ａ或B级ＳＣ代码，机器无法显示,须退出ＳP模式检查SC 编号。

l 机器出现D级SC代码，机器将自动重二‘SＣ代码的说明ＳＣ1０１－-－－-说明暴光灯出错,扫描白板时，未能正确检测到标准白板电平。

可能原因：暴光灯不良;暴光灯整流器不良；暴光灯接头连接不良;标准白板脏；反光镜或透镜错位或脏污；SＢU板不良。

ＳＣ102 ----- 说明暴光灯出错。

扫描原稿后,暴光灯亮着的时间超过3分钟。

原因:SBCU 板不良;IPU板不良;控制板不良。

SC120 －-－--说明扫描仪原位出错。

在初始化或复印期间,扫描仪原位传感器未检测到接通状态。

可能原因:扫描仪电机不良；电机驱动板不良；扫描仪原位传感器不良；SBCＵ和原位传感器间的线束松动,断开或损坏；SBCU和扫描仪电机之间的线束松动，断开或损坏;SBCU板不良;扫描仪钢丝,同步皮带,滑轮或扫描架不良。

ＳC１21 ---- 说明扫描仪原位出错。
