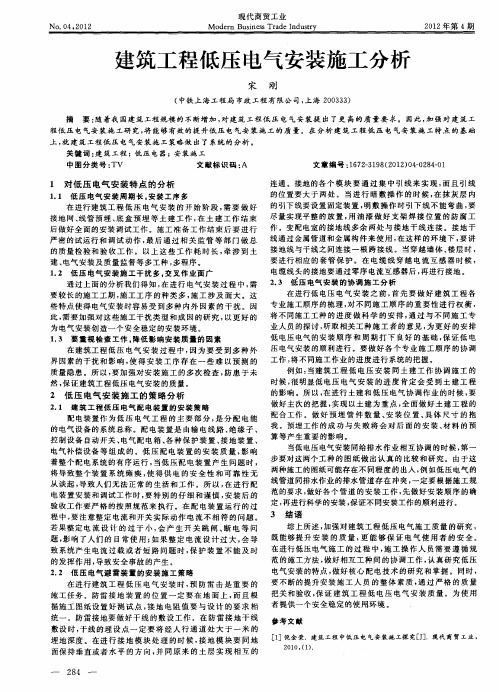

建筑工程低压电气安装施工技术

建筑电气施工技术要点及质量控制措施摘要：建筑电气自动化设备安装项目的专业性强、技术要求高，安装流程繁琐复杂，而且安装质量会对建筑物后续的使用质量和用户使用体验产生直接影响。

因此，在建筑电气自动化设备安装项目实施中，需要严格遵循质量管理要点和安全管理要点，切实做好安装项目的管理工作，提高整体管理水平，显著提升电气自动化设备的安装质量。

关键词：建筑电气；施工技术；要点；质量控制措施；引言建筑的电力系统逐步呈现着复杂性特点，连接系统密布性较强，这也就导致整体系统的运行稳定性以及质量成为多方关注的重点。

结合建筑电力电气系统的安装工程作为主要对象进行分析，综合其中涉及的相关技术要点和优化策略进行探讨，确保电气安装工程能够遵循相关流程和规范，全面提升安装质量。

1建筑电气系统组成在建筑工程中，建筑电气系统主要是由强电系统、弱电系统两个部分组成，为确保建筑的使用功能，应对电气系统进行科学设计。

强电系统包括电气照明系统、供配电系统以及防雷系统等。

电气照明系统承担着提供照明的职责;供配电系统承担着为建筑物提供电力供应的作用，为确保供电的可靠性，必须对供配电系统进行科学设计;防雷系统的设计质量直接影响着建筑物的安全性。

随着科技的进步，建筑弱电系统也在不断发展，20世纪初期，建筑弱电系统主要包括具有语音通信功能的电话系统、简单的广播扩音系统以及供水系统、防火系统、防盗系统、空调系统、供配电系统以及电梯等自动化控制系统。

现如今，建筑弱电系统的智能化水平不断提高，已经变成了集合安防系统、消防系统、闭路电视系统、有线广播系统、电梯控制系统、物业管理系统等多元系统于一体，且采用连锁控制系统将各个系统连接起来变成一个整体的集成化、智能化体系。

2建筑电气工程施工技术要点内容2.1线路铺设在进行实际的施工时，会遇到很多的不确定因素，同时电力施工会存在一定的风险，因此相关人员必须要提升责任意识，保证高质量铺设工作的进行。

施工人员必须要对于施工图纸进行审核，遇到不懂或者是不理解的及时的与设计部门进行沟通，双方或多方交流明确后才能进行施工。

电气装置安装工程低压电器施工及验收规范Code for construction and acceptance of low-voltage apparatus electric equipment installation engineeringGB 50254—961.总则1.0.1 为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规范。

1.0.2 本规范适用于交流50Hz 额定电压1200V 及以下、直流额定电压为1500V 及以下且在正常条件下安装和调整试验的通用低压电器。

不适用于无需固定安装的家用电器、电力系统保护电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。

1.0.3 低压电器的安装，应按已批准的设计进行施工。

1.0.4 低压电器的运输、保管，应符合现行国家有关标准的规定；当产品有特殊要求时，应符合产品技术文件的要求。

1.0.5 低压电器设备和器材在安装前的保管期限，应为一年及以下；当超期保管时，应符合设备和器材保管的专门规定。

1.0.6 采用的设备和器材，均应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。

1.0.7 设备和器材到达现场后，应及时做下列验收检查：1.0.7.1 包装和密封应良好。

1.0.7.2 技术文件应齐全，并有装箱清单。

1.0.7.3 按装箱清单检查清点，规格、型号，应符合设计要求；附件、备件应齐全。

1.0.7.4 按本规范要求做外观检查。

1.0.8 施工中的安全技术措施，应符合国家现行有关安全技术标准及产品技术文件的规定。

1.0.9 与低压电器安装有关的建筑工程的施工，应符合下列要求：1.0.9.1 与低压电器安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

当设备或设计有特殊要求时，尚应符合其要求。

1.0.9.2 低压电器安装前，建筑工程应具备下列条件：(1)屋顶、楼板应施工完毕，不得渗漏。

第七篇低压电器篇第一章总则第 1.0.1 条本篇合用于交流(50 赫)和直流系统中,普通用途的低压电器在正常工作条件下单体安装和调整试验。

不合用于日用电器及电力系统保护继电器的安装试验。

盘、柜上的电器安装应符合本规范“配电盘、成套柜及二次回路结线篇”的有关规定。

第 1.0.2 条低压电器安装应按已批准的设计进行施工。

第 1.0.3 条低压电器的运输、保管应符合国家有关物资的运输保管规定；当产品有特殊要求时，尚应符合产品的规定。

第 1.0。

4 条凡所使用的电气设备及器材，均应符合国家或者部颁的现行技术标准, 并具有合格证件。

设备应有铭牌。

第 1.0。

5 条所有电气设备及器材到达现场后,应作下列验收检查：一、开箱检查清点，规格应符合设计要求，附件，备件齐全；二、电器的技术文件齐全；三、按本篇要求作外观检验。

第 1。

0.6 条施工中的安全技术措施，应遵守本规范和现行有关的安全技术规程的规定。

第 1。

0。

7 条与低压电器安装有关的建造物的土建工程质量，应符合现行的建筑工程施工及验收规范中有关规定.第 1.0。

8 条低压电器安装前，土建工程应具备下列条件:一、拆除对电器安装有妨碍的模板、脚手架等，场地清理干净；二、室内地面基层施工完毕,并在墙上标出抹面标高；三、设备基础和构架达到允许安装的强度；焊接构件的机械强度符合设计要求；四、预埋件、预留孔的位置和尺寸符合设计要求，预埋件坚固。

第 1.0.9 条电器安装结束后,施工中造成的建造物损坏部份应修补完整.第 1。

0.10 条低压电器装置在施工及交接验收时，应进行下列检查：一、竣工的工程是否符合设计 ;二、工程质量是符合规定；三、调整、试验项目及其结果是否符合本规范要求；四、按本篇规定提出的技术资料和文件是否齐全。

第二章普通规定第 2.0.1 条低压电器安装前的检查应符合下列要求：一、外壳、漆层、手柄无损伤或者变形；二、内部仪表、灭弧罩，瓷件等无裂纹或者伤痕 ;三、附件齐全、完好。

低压工程施工是一项专业性很强的工作，涉及到电气工程、建筑施工、安全防护等多个方面。

本文将从施工前的准备、施工过程中的注意事项以及施工后的验收等方面，详细介绍低压工程施工的相关知识。

一、施工前的准备1. 设计审核：在施工前，首先要对设计图纸进行审核，确保设计符合国家相关标准和规范，同时要满足实际使用需求。

2. 材料准备：根据设计要求，提前准备好所需的低压电器设备、电线电缆、连接器件等材料。

材料必须符合国家相关标准，具备合格证书。

3. 施工工具：准备合适的施工工具，如电钻、扳手、剪刀、剥皮刀等，并确保工具处于良好状态。

4. 施工人员：施工人员应具备相应的专业技术资格，如电工证、焊工证等，并熟悉施工工艺和操作规程。

5. 现场准备：对施工场地进行清理，确保施工过程中安全无障碍。

二、施工过程中的注意事项1. 施工顺序：按照设计图纸和施工方案，遵循先主后次、先难后易的顺序进行施工。

2. 严格遵循施工工艺：施工过程中，要严格按照施工工艺进行操作，确保施工质量。

3. 安全防护：施工现场要设置安全警示标志，施工人员要穿戴好安全防护用品，如安全帽、绝缘手套、防护眼镜等。

4. 电气连接：电器设备、电线电缆的连接必须牢固可靠，连接器件应符合国家相关标准。

5. 绝缘测试：施工过程中，要定期对电线电缆进行绝缘测试，确保绝缘性能符合要求。

6. 施工记录：做好施工过程中的记录，包括施工进度、材料使用情况、质量检查等。

三、施工后的验收1. 施工完成后，组织相关人员进行验收，确保施工质量符合设计要求和规范。

2. 验收内容包括：设备安装是否牢固、接线是否正确、绝缘性能是否达标、安全防护设施是否完善等。

3. 对验收过程中发现的问题，要及时进行整改，直至符合要求。

4. 验收合格后，向甲方提交施工总结报告、竣工图纸、施工记录等相关资料。

总之，低压工程施工是一项复杂的工程，涉及到多个环节。

要想保证施工质量，施工单位必须严格按照国家相关标准和规范进行施工，加强施工过程中的安全管理，确保施工顺利进行。

电气装置安装工程低压电器施工及验收规范Code for construction and acceptance of low-voltage apparatuselectric equipment installation engineeringGB 50254—961 总则1.0.1 为保证低压电器的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，制订本规范。

1.0.2 本规范适用于交流50Hz额定电压1200V及以下、直流额定电压为1500V 及以下且在正常条件下安装和调整试验的通用低压电器。

不适用于无需固定安装的家用电器、电力系统保护电器、电工仪器仪表、变送器、电子计算机系统及成套盘、柜、箱上电器的安装和验收。

1.0.3 低压电器的安装，应按已批准的设计进行施工。

1.0.4 低压电器的运输、保管，应符合现行国家有关标准的规定；当产品有特殊要求时，应符合产品技术文件的要求。

1.0.5 低压电器设备和器材在安装前的保管期限，应为一年及以下；当超期保管时，应符合设备和器材保管的专门规定。

1.0.6 采用的设备和器材，均应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。

1.0.7 设备和器材到达现场后，应及时做下列验收检查：1.0.7.1 包装和密封应良好。

1.0.7.2 技术文件应齐全，并有装箱清单。

1.0.7.3 按装箱清单检查清点，规格、型号，应符合设计要求；附件、备件应齐全。

1.0.7.4 按本规范要求做外观检查。

1.0.8 施工中的安全技术措施，应符合国家现行有关安全技术标准及产品技术文件的规定。

1.0.9 与低压电器安装有关的建筑工程的施工，应符合下列要求：1.0.9.1 与低压电器安装有关的建筑物、构筑物的建筑工程质量，应符合国家现行的建筑工程施工及验收规范中的有关规定。

当设备或设计有特殊要求时，尚应符合其要求。

1.0.9.2 低压电器安装前，建筑工程应具备下列条件：(1)屋顶、楼板应施工完毕，不得渗漏。

电⽓⼯程施⼯⼯艺及主要技术措施电⽓⼯程施⼯⼯艺及主要技术措施1、⼯程概况1.1本建筑物强电系统包括以下内容：0.4KV配电系统、电⽓照明系统、建筑物防雷系统、接地与安全防护、⽕灾⾃动报警系统等内容、电话、计算机⽹络系统、有线电视系统、安防监控系统、楼宇控制系统等电源：本⼯程0.4KV电源引⾃10KV变电站，变电站的两端低压母线设置母联装置。

经甲⽅与电⼒部门沟通，电⼒部门为本站提供的两路10KV电源只能满⾜⼆级负荷的供电要求，因此在本楼地下层设置⼀间柴油发电机房，柴油发电机与市电在变电站低压母线段组成E段供电母线，由变电站分别引出馆内各类负荷的供电⼲线。

应急电源：本⼯程为保证消防疏散照明灯具的连续供电，应急照明均采⽤符合⼀级负荷要求的两路电源供电，在末级配电箱⾃动切换，并经EPS电源供消防疏散照明、备⽤照明。

1.1.1低压配电系统配电⽅式：低压配电系统采⽤树⼲式及放射式相结合的⽅式，对于单台容量较⼤的负荷或重要负荷采⽤放射式供电，对于照明及⼀般负荷采⽤树⼲式供电⽅式。

⼀级负荷采⽤双电源供电并在末端设互投装置，三级负荷采⽤单电源供电。

1.1.2电⽓照明照明光源以T5、T8节能荧光灯（T5光通量⼤于2800Lm，T8光通量⼤于3200Lm）、⾦卤灯为主，光源显⾊指数Ra＞80；1.1.3配电柜配电柜落地安装。

1.1.4防雷接地本⼯程按⼆类防雷建筑物。

建筑主体结构型式为钢结构，屋⾯为⾦属屋⾯，屋⾯上层铝板厚度⼤于0.65mm，铝板下⾯为不燃烧体，屋⾯上⽆绝缘被覆层。

故采⽤⾦属屋⾯做接闪器。

引下线利⽤结构柱内主筋4根（⼤于φ12）或钢柱，通常可靠连接，引下线上端与接闪带焊接，下端采⽤40×4扁钢与建筑物接地装置可靠连接，做法参12D10.引下线间距不⼤于18m。

部分防雷引下线据室外地⾯0.8m处设接地测试箱，要求带门锁。

接地⽹：利⽤基础底梁内＞φ12上、下两层钢筋与其所经过的承台钢筋以及引下线位置根主筋可靠连接构成基础接地⽹，同时在防⽔层下⽅的素混凝⼟内沿周边敷设⼀根闭合40×4扁钢。

建筑工程中电气工程的施工技术管理摘要：电气施工是建筑工程中最为重要的分项施工，电气施工质量将直接影响建筑工程质量的高低。

然而我国的电气施工技术管理中还存在着许多问题，严重的制约了电气施工技术管理的效率。

我们应该深入分析问题产生的原因，并根据原因找到解决问题的有效措施，从而全面提升建筑工程的建设质量，促进我国建筑工程行业的良性发展。

关键词：建筑电气工程；施工技术；管理电气工程是建筑工程中的一个重要组成部分，施工质量直接影响整个建筑的使用功能和使用安全，尤其是住宅电气工程，直接关系到居住人的人身安全。

因此，对电气施工项目要明确其施工技术要点，开展施工管理，这既是建筑施工质量的保证，也是提高作业效率及维护人员安全的要求。

1建筑电气工程及其特点建筑电气工程作为整个建筑工程的核心，主要包括强电系统和弱电系统两个部分，在建筑中起到提供能源和动力的作用，是整个建筑系统的心脏。

在追求自动化和智能化的趋势下越来越受到投资者的重视，在建筑业中的地位也越来越高。

具体来讲，建筑电气工程施工包括架空线路及杆上电气设备安装，10KV高压电缆，变压器和箱式变电站的安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，低压电动机、电加热器及电动执行机构检查接线，柴油发电机组安装，不间断电源安装，低压电气动力设备试验与试运行，裸母线和封闭母线和插接式母线安装，电缆桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线导管、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，槽板配线，钢索配线，电缆头制作、接线和线路绝缘测试，灯具安装，开关、插座安装，建筑物照明通电试运行，接地装置安装，避雷引下线和变配电室接地干线敷设，接闪器安装和建筑物等电位连接等。

2电气安装施工中应注意的事项2.1电气施工前期的准备在整个电气工程项目施工阶段工作尚未开展完成之前，要密切结合该工程阶段的各种实际技术需要，预先着手做好一些充分有效的事前准备规划工作。
