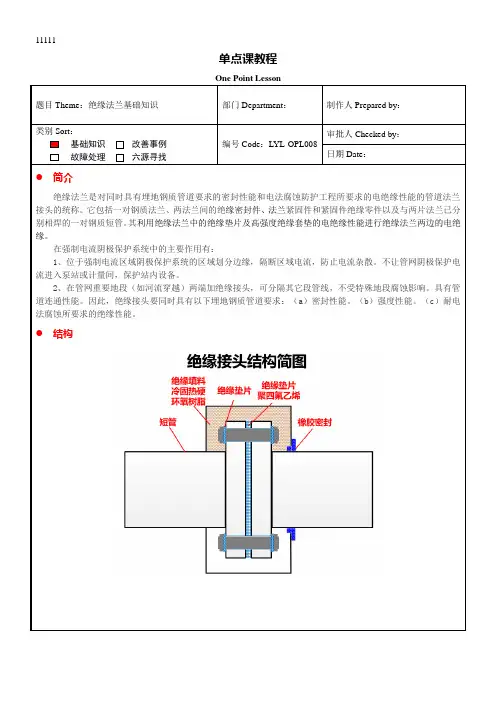

单点课教程
One Point Lesson
题目Theme:绝缘法兰基础知识部门Department:制作人Prepared by:类别Sort:
基础知识改善事例故障处理六源寻找编号Code:L YL-OPL008
审批人Checked by:
日期Date:
●简介
绝缘法兰是对同时具有埋地钢质管道要求的密封性能和电法腐蚀防护工程所要求的电绝缘性能的管道法兰接头的统称。
它包括一对钢质法兰、两法兰间的绝缘密封件、法兰紧固件和紧固件绝缘零件以及与两片法兰已分别相焊的一对钢质短管。
其利用绝缘法兰中的绝缘垫片及高强度绝缘套垫的电绝缘性能进行绝缘法兰两边的电绝缘。
在强制电流阴极保护系统中的主要作用有:
1、位于强制电流区域阴极保护系统的区域划分边缘,隔断区域电流,防止电流杂散。
不让管网阴极保护电流进入泵站或计量间,保护站内设备。
2、在管网重要地段(如河流穿越)两端加绝缘接头,可分隔其它段管线,不受特殊地段腐蚀影响。
具有管道连通性能。
因此,绝缘接头要同时具有以下埋地钢质管道要求:(a)密封性能。
(b)强度性能。
(c)耐电法腐蚀所要求的绝缘性能。
●结构
螺栓绝缘细节图
橡胶密封圈及绝缘垫片
绝缘接头测试及安装新绝缘接头
利用铝热焊机焊接在绝缘法兰两端安装测试线
培训范围Training Target:负责人确认Remark:讲师Trainer:
受训确认Student Sign:。

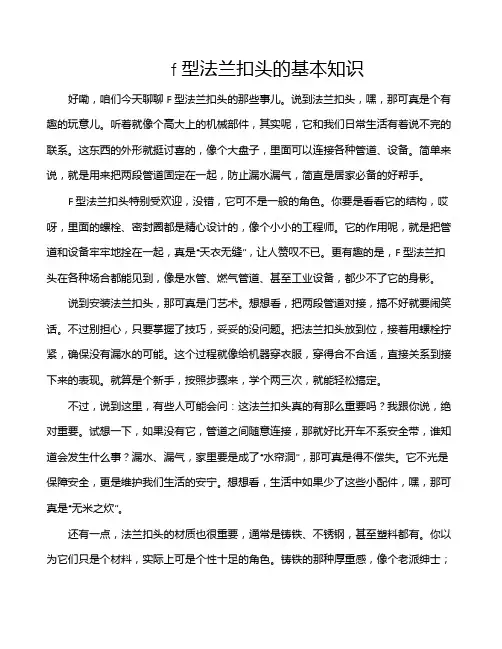

f型法兰扣头的基本知识好嘞,咱们今天聊聊F型法兰扣头的那些事儿。
说到法兰扣头,嘿,那可真是个有趣的玩意儿。
听着就像个高大上的机械部件,其实呢,它和我们日常生活有着说不完的联系。
这东西的外形就挺讨喜的,像个大盘子,里面可以连接各种管道、设备。
简单来说,就是用来把两段管道固定在一起,防止漏水漏气,简直是居家必备的好帮手。
F型法兰扣头特别受欢迎,没错,它可不是一般的角色。
你要是看看它的结构,哎呀,里面的螺栓、密封圈都是精心设计的,像个小小的工程师。
它的作用呢,就是把管道和设备牢牢地拴在一起,真是“天衣无缝”,让人赞叹不已。
更有趣的是,F型法兰扣头在各种场合都能见到,像是水管、燃气管道、甚至工业设备,都少不了它的身影。
说到安装法兰扣头,那可真是门艺术。
想想看,把两段管道对接,搞不好就要闹笑话。
不过别担心,只要掌握了技巧,妥妥的没问题。
把法兰扣头放到位,接着用螺栓拧紧,确保没有漏水的可能。
这个过程就像给机器穿衣服,穿得合不合适,直接关系到接下来的表现。
就算是个新手,按照步骤来,学个两三次,就能轻松搞定。
不过,说到这里,有些人可能会问:这法兰扣头真的有那么重要吗?我跟你说,绝对重要。
试想一下,如果没有它,管道之间随意连接,那就好比开车不系安全带,谁知道会发生什么事?漏水、漏气,家里要是成了“水帘洞”,那可真是得不偿失。
它不光是保障安全,更是维护我们生活的安宁。
想想看,生活中如果少了这些小配件,嘿,那可真是“无米之炊”。
还有一点,法兰扣头的材质也很重要,通常是铸铁、不锈钢,甚至塑料都有。
你以为它们只是个材料,实际上可是个性十足的角色。
铸铁的那种厚重感,像个老派绅士;不锈钢则显得时尚而现代,仿佛在说“看,我多闪亮!”而塑料的轻便,又带着几分灵活。
每种材质都有它的舞台,选择得当,能让整个管道系统更稳当。
法兰扣头还有个“性格特点”,那就是耐高温、耐腐蚀。
想象一下,面对各种苛刻的环境,它依然坚韧不拔,简直就像一位抗压能力超强的英雄。

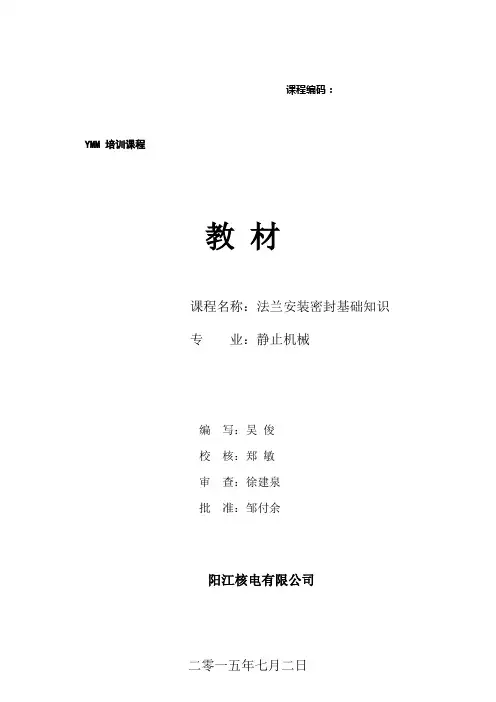

课程编码:YMM 培训课程教材课程名称:法兰安装密封基础知识专业:静止机械编写:吴俊校核:郑敏审查:徐建泉批准:邹付余阳江核电有限公司初版及升版记录目录一、概述 (3)二、法兰基础篇 (3)2.1法兰标准 (3)2.2法兰材质 (3)2.3法兰类型 (3)2.4法兰密封面形式 (3)2.5法兰密封面粗糙度 (4)2.6法兰刚度 (5)2.7法兰尺寸 (7)2.8法兰标记 (8)2.9法兰检验 (9)2.10法兰焊接类型 (9)2.11法兰安装要点 (10)三、垫片基础篇 (10)3.1垫片密封及失效机理 (10)3.2垫片的结构型式和种类 (12)3.3垫片的性能 (13)3.4垫片的参数 (14)3.5常见垫片结构特点及选用 (14)3.6金属缠绕垫的使用注意事项 (17)3.7金属垫片的使用注意事项 (18)3.8标准垫片的选用 (19)3.9金属缠绕垫尺寸表 (21)3.10常见品牌垫片的性能及适用范围 (27)四、紧固件基础篇 (27)4.1螺栓形式 (27)4.2螺栓性能等级 (27)4.3螺纹常识 (28)4.4常见螺栓材料 (30)4.5螺栓使用注意事项 (31)4.6螺栓紧固顺序 (32)4.7螺栓紧固力矩计算 (33)一、概述1/2号机自调试至今发生多起介质泄漏事件,其中法兰泄漏所占比例较大,从维修角度来看,法兰安装检修工艺并不复杂,但为什么还会发生泄漏?进一步分析可以看出,人因失误是主要原因,其中技能不足占有一定比例。
本教材从法兰的密封机理角度,讲述法兰、垫片、紧固件的基础知识。
以期学习者能从中掌握法兰密封的基础知识和现场安装要点,提高文件准备和现场执行的技能。
二、法兰基础篇管法兰及其垫片、紧固件统称为法兰接头。
法兰接头是工程设计中使用极为普遍、涉及面非常广泛的一种零部件,是配管设计、管件阀门中必不可少的零件,而且也是设备、设备零部件(如人孔、视镜、液面计等)中必备的构件。
图2-12.1法兰标准国际上管法兰标准主要有两个体系,即以德国DIN(包括原苏联)为代表的欧洲管法兰体系(PN系列)和以美国ANSI(美国国家标准协会)管法兰为代表的美洲管法兰体系(CLASS系列)。
1.1、按化工行业标准分:整体法兰(IF)、螺纹法兰(Th)、板式平焊法兰(PL)、带径对焊法兰(WN)、带颈平焊法兰(SO)、承插焊法兰(SW)、对焊环松套法兰(PJ/SE)、平焊环松套法兰(PJ/RJ)、衬里法兰盖(BL(S))、法兰盖(BL)。
2、按石化行业标准分:螺纹法兰(PT)、对焊法兰(WN)、平焊法兰(SO)、承插焊法兰(SW)、松套法兰(LJ)、法兰盖(不表注)。
3、按机械行业标准分:整体法兰、对焊法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。
平焊钢法兰:适用于公称压力不超过2.5MPa的碳素钢管道连接.平焊法兰的密封面可以制成光滑式,凹凸式和榫槽式三种.光滑式平焊法兰的应用量最大.多用于介质条件比较缓和的情况下,如低压非净化压缩空气、低压循环水,它的优点是价格比较便宜;对焊钢法兰:用于法兰与管子的对口焊接,其结构合理,强度与刚度较大,经得起高温高压及反复弯曲和温度波动,密封性可靠.公称压力为0.25~2.5MPa的对焊法兰采用凹凸式密封面.承插焊法兰:常用于PN≤10.0MPa,DN≤40的管道中;松套法兰:松套法兰俗称活套法兰,分焊环活套法兰,翻边活套法兰和对焊活套法兰.常用于介质温度和压力都不高而介质腐蚀性较强的情况。
当介质腐蚀性较强时,法兰接触介质的部分(翻边短节)为耐腐蚀的高等级材料如不锈钢等材料,而外部则利用低等级材料如碳钢材料的法兰环夹紧它以实现密封;整体法兰:常常是将法兰与设备、管子、管件、阀门等做成一体,这种型式在设备和阀门上常用。
密封面形式:平面(FF)、突面(RF)、凸面(M)、凹面(F)、凹凸面(MF)、榫面(T)槽面(G)、榫槽面(TG)、环连接面(RJ)。
法兰材质有:20#、A105、Q235A、12Cr1MoV、16MnR、15CrMo、18-8、321、304、304L、316、316L等。
4、按国家标准分:整体法兰、螺纹法兰、对焊法兰、带颈平焊法兰、带颈承插焊法兰、对焊环带颈松套法兰、板式平焊法兰、对焊环板式松套法兰、平焊环板式松套法兰、翻边环板式松套法兰、法兰盖。

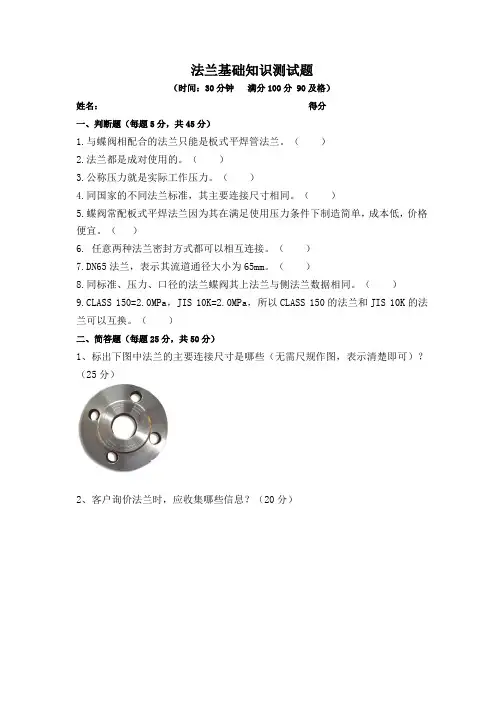

法兰基础知识测试题
(时间:30分钟满分100分 90及格)
姓名:得分
一、判断题(每题5分,共45分)
1.与蝶阀相配合的法兰只能是板式平焊管法兰。
()
2.法兰都是成对使用的。
()
3.公称压力就是实际工作压力。
()
4.同国家的不同法兰标准,其主要连接尺寸相同。
()
5.蝶阀常配板式平焊法兰因为其在满足使用压力条件下制造简单,成本低,价格便宜。
()
6. 任意两种法兰密封方式都可以相互连接。
()
7.DN65法兰,表示其流道通径大小为65mm。
()
8.同标准、压力、口径的法兰蝶阀其上法兰与侧法兰数据相同。
()
9.CLASS 150=2.0MPa,JIS 10K=2.0MPa,所以CLASS 150的法兰和JIS 10K的法兰可以互换。
()
二、简答题(每题25分,共50分)
1、标出下图中法兰的主要连接尺寸是哪些(无需尺规作图,表示清楚即可)?(25分)
2、客户询价法兰时,应收集哪些信息?(20分)。
