CMW WCDMA 信令测试操作手册
1.首先复位仪表,按仪表左上角“RESET”键,如下图:
2.按软键“SIGNAL GEN”到如下界面,选择WCDMA FDD UE的Signaling测试功能模
块,如下图:
功能,这时在菜单栏会出现我们选择的三个菜单,如下图:
“UE term.Connect”设置为RMC以开始测试,注意:设置好相应的频段,更详细的设
置,如“Security”设置,请按右下角Config键,如下图:
5.这时打开手机等待手机注册到网络,注册之后可以读到手机的注册信息,如IMSI信息,
这时按“Show UE Capabilities”读取更详细手机汇报信息,如图二:
已处于连接状态,并且可以看到UE的汇报测量信息,如下图:
7.按TASK软件,选择“WCDMA Multi Eval”进入手机的发射机测试功能,按右下角的
“Config”软键,将Scenario选择为“CombinedSignalPath”,这时所有响应的上行参数都已经按照下行参数进行配置,按“Assign Views”可以选择要测量的项目,将“Multi Evaluation”键打开以进行测量,如下图,如要观察某一具体测试项,可以打开单独的测试项目,如下图:
8.按屏幕右下角“Tasks”选择BER的测量功能,打开BER测试,并获得测试结果,如
下图:
9.测试完成之后,可以选择断开连接,按Disconnect RMC即可:。
WLAN信令测试—CMW500设备本文主要讲解如何使用CMW500系列设备完成WLAN信令测试的操作流程。
1.CMW500设备基础操作讲解1)CMW500设备展示:2)CWM500的测量操作可通过前面板的按键完成,常用按键说明:任务按键(TASKS):显示或隐藏任务栏菜单(类似电脑操作系统的任务栏菜单),CMW500 任务栏菜单每屏最多可显示 8 个信号源或测量功能任务。
测量按键(MEASURE):打开测量控制对话框,通过测量控制对话框可以选择需要的测量功能。
信号源按键(SIGNAL GEN):打开信号源控制对话框,通过信号源控制对话框可以选择需要的信号源功能。
ON/OFF 按键:用于控制信号源功能或测量功能的启动和停止RESTART/STOP 按键:用于启动处于 RDY 状态或停止单次或连续测量功能ESC 按键可关闭当前弹出窗口数字按键区:用于数字输入,如设置频率,参考功率等。
旋钮:用于控制界面光标在各个控件间的移动;用于数值微调;用于列表控件中滚动选项;按下相当于 ENTER 键四向导航键:用于控制界面光标在各个控件间的移动;上下间还可用于数值微调;2.WLAN 信令测试操作流程CMW500 仿真 WLAN AP(SSID:CMW-AP)功能,手机作为用户终端接入该 AP,由 CMW500 完成手机发射和接收性能的测试。
这里以 802.11g/n 1 信道为例,讲解WLAN 信令测试的仪表和手机端配置。
1)CMW500 设置a)添加 WLAN 信令任务按 SIGNAL GEN 按钮,进入 Generator/Signaling Controller 界面,选择 WLAN 功能中的Signaling 选项,然后屏幕下方的任务栏菜单中会出现 WLAN Signaling 功能菜单。
该功能用于启动 WLAN AP 信令。
如下图示:按任务栏菜单上的 WLAN Signaling 项,进入 WLAN 信令界面:以支持 802.11g/n 手机的测试为例,在信令界面更改如下图黄色圈中参数:在 WLAN Signaling OFF 状态下,配置如下参数:Frequency/Channel 为 1 信道;Tx Burst Power 为仪表下行信号电平,设为-40.0dbm;Expected PEP 为设置仪表测量最大发射期望功率,设为 25dbm。
1.简介该文档仅针对LTE 的应用测试,利用详细的图解,逐步对模拟环境的开启、参数设置以及Iperf / Http / Ftp / Ping 等配置和测试测试进行说明,希望读者在图文中,逐步熟练掌握设置及测试步骤。
如在测试中,发现不当之处或者有疑问,请联系文档作者进行增补及更正。
CMW500的CALLBOX环境可以模拟2小区环境,但仅Signaling1可以做做性能测试,吞吐率测试等;Signaling2仅有testmode可以进行接入测试及射频指标测试。
注:本文档主要介绍在该环境下模拟单小区环境下吞吐率测试的简单使用方法。
技术支持,欢迎指正,谢谢!2.LTE Signaling/Data Meas界面生成2.1.常用操作按钮界面常见按钮界面如下:图 2-1-1界面右侧是常用的按钮;以下几个按钮是常用按钮:“SIGNAL/GEN”按钮:生成模拟小区配置LTE Signaling界面“MEASURE”按钮:生成吞吐率测试相关的Data Meas界面“TASKS”按钮:在界面下侧显示当前已生成界面“ON/OFF”按钮:激活/关闭按钮,用于激活模拟小区,打开FTP业务,UDP/TCP灌包,Throughput统计等功能2.2.LTE Signaling界面生成点击右侧“SIGNAL/GEN”按钮,出现“General/Signaling Controller”界面。
图 2-2-1勾选“Signaling 1”,生成小区1的小区配置界面LTE 1 Signaling。
同理,如果要做两小区测试,可以再勾选“Signaling 2”,生成小区1的小区配置界面LTE 2 Signaling。
选择右侧“TASKS”按钮按下,在界面左下角弹出的已打开界面里选择“LTE 1 Signaling”按钮按下,打开小区1的配置界面。
选择该任务“LTE1 Signaling”后,就可以对小区进行配置了。
根据终端的能力,选择频段,小区带宽等参数。

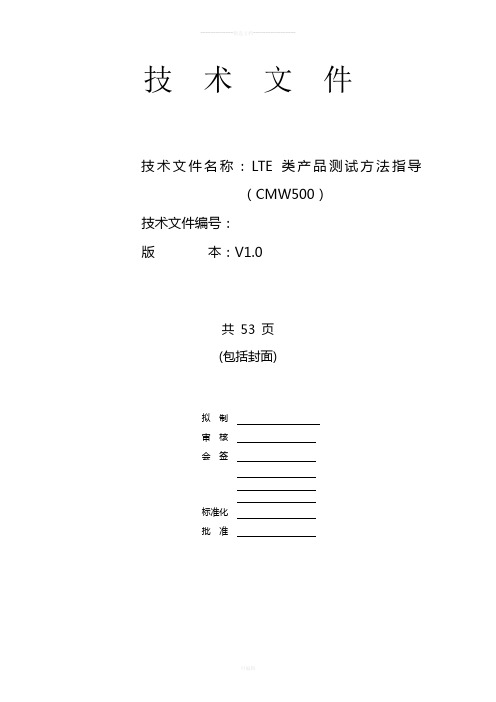

-------------精选文档-----------------技术文件技术文件名称:LTE类产品测试方法指导(CMW500)技术文件编号:版本:V1.0共53 页(包括封面)拟制审核会签标准化批准目录1.1 CMW500初始配置设置 (3)1.2最大发射功率测试 (11)1.3最大功率衰减(MPR) (13)1.3附加最大功率衰减(A-MPR) (15)1.3配置UE功率测试 (17)1.4矢量幅度误差EVM(PUSCH) (20)1.5频率误差 (23)1.6占用带宽 (24)1.7 ACLR临道泄露比 (25)1.8绝对功率控制容限 (28)1.9相对功率控制容限 (33)1.10带内发射(InBandEmissions) (39)1.11 IQ Const (41)1.10 EVM vs C(subcarrier) (44)1.11 Spectrum Flatness (45)1.12 Spectrum Emission Mask (47)2.1 LTE Ext.BLER (49)2.2最大输入电平 (53)附录: (54)A.LTE对应频段 (54)B.EVM的计算 (57)C.频谱发射模板的通过判定 (57)D.最大功率衰减的测试目的 (57)E.LTE综测软件使用介绍 (58)F.LTE校准校准环境的搭建 (61)1.1 CMW500初始配置设置针对CMW500的初始化操作进行介绍,主要进行信令下的测试。
初始化设置(1)点击CMW500左上角RESET键,弹出复位界面(2)选择Global菜单下的Reset选项,然后点击Reset按钮确认(3)设置线损,在LTE Signaling界面下点击Config按钮,在RF Settings下选择测试端口以及线损,设置为1.00dB(4)设置功率控制模式,在LTE Signaling界面下点击Config按钮,在Uplink Power Control下选择TX Power Control(TPC),Active TPC Setup选择为Max power模式。
EGPRS测试操作指引作者日期2008-8-23 审核日期批准日期版本修订记录版本修改日期修改内容修改人V1.0 2008-8-23 初始版本邓小丁目录1概述52仪器及物料准备及测试组网图52.1 仪器及物料清单 (5)2.2 测试组网图 (6)3CMU200 EGPRS测试步骤73.1 检查选件 (7)3.2 选择测试的通信标准 (8)3.3 调制方式设置 (9)3.4 网络设置 (10)3.5 基站设置 (11)3.6 移动台设置 (14)3.7 RF设置 (14)3.8 手机附着仪器 (14)3.9 呼叫手机 (15)3.10 EGPRS GMSK测试 (16)3.11 灵敏度测试 (19)3.12 EGPRS 8PSK测试 (21)4Agilent 8960 GPRS测试步骤234.1 8960开机并选择应用程序 (23)4.2 测试模式设置 (24)4.3 手机附着仪器 (26)4.4 呼叫手机 (27)4.5 测试指标 (28)4.6 灵敏度测试 (29)5附件305.1 线损测试 (30)5.2 EGPRS指标要求 (30)1概述本文的目的是介绍EGPRS射频指标的测试方法。
EGPRS是增强型无线数据包服务(Enhanced General Packet Radio Service),为用户提供更快的数据服务。
2仪器及物料准备及测试组网图2.1仪器及物料清单名称数量被测试手机 1 PCS手机电池(或程控电源) 1 PCS测试卡 1 PCS金机 1 PCSCMU200或Agilent8960(支持EGPRS功能)1 PCS射频线缆 1 PCS三角锥(或耦合台) 1 PCS2.2 测试组网图图1. 点测手机组网图图2. 耦合台耦合测试手机组网图 CMU200或Agilent8960 手机 CMU200或Agilent8960 手机CMU200或Agilent8960手机图3.三角锥耦合测试手机组网图3CMU200 EGPRS测试步骤3.1检查选件打开仪器电源,等待仪器开机。
LTE测试指导(CMW500)LTE测试指导本⽂档主要介绍根据3GPP 36.521,使⽤CMW500进⾏LTE测试的⽅法及测试步骤。
⼀、测试项⽬⼆、测试设置2.1 初始化设置1)点击CMW500左上⾓RESET键,弹出复位界⾯。
2)选择Global菜单下的Reset选项,然后点击Reset按钮确认.3)设置线损,在LTE Signaling界⾯下点击Config按钮,在RF Settings下选择测试端⼝以及线损。
4)设置功率控制模式,在LTE Signaling界⾯下点击Config按钮,在Uplink Power Control下选择TX Power Control(TPC),Active TPC Setup选择为Max power模式。
5)⽹络连接设置,在LTE Signaling界⾯下点击Config按钮,在Connection下选择Additional Spectrum Emission设置为NS_01模式。
UE Meas. Filter Coefficient设置FC4模式。
6)点击⾯板上Measure按钮,选择LTE1 Multi Eval菜单7)点击右下⾓Config按钮,选择LTE1 Multi Eval菜单,选择Scenario设置为Combined Signal Path模式,即信令模式。
8)测试控制设置。
选择Measurement Control,设置Repetition为Continuous模式Modulation Scheme为Auto模式10)点击Measure选择LTE Signaling模式11)在Operating Band内选择频段,Downlink Channel选择信道,Cell Band选择带宽,点击⾯板上的ON按钮打开⼩区,开始注册。
12)⼩区显⽰Attached附着成功,点击Connect进⾏连接即可。
对于TDD模式测量⼦帧只能从以下4个值中选取{2,3,7,8}三、发射机测试指标3.1、最⼤发射功率测试(6.2.2)测试步骤:1)点击Measure,选择LTE1 Multi Eval进⼊测试界⾯。
CMW500信令测试需要准备的材料:1.主板:1块儿2.支持全网通的信令CMW500一台3.Cable:一根4.sim卡:卡要支持全网通的测试,或者分为两张卡5.模组:一个信令测试StepByStep将待测试主板放进去模组后,将相应FPC连接后开机,完全开机之后就可以进行相关的信令测试了。
1GSM●测试前先点击Reset按钮,将仪表preset一下,有助于后面的注册。
另外,测试那个模块儿,就点击按钮SIGNAL GEN 选择需要测试的模块儿打钩,如图1:图1●点击右侧TASKS按钮,选择GSM Signaling,打开如下界面:修改channel号以及相应制式的PCL功率等级;点击右侧Routing按钮,修改线损;点击右侧ON 按钮,打开小区。
如图2:图2图3:正在打开GSM小区图3待小区打开后,手机端输入暗码,选择GSM ONLY,等待注册(也可以不输入暗码,注册时间会稍长一些),图4表示注册成功,如果长时间不注册可以先打开飞行模式,在关闭飞行模式。
图4●注册成功后点击下方CS Connect按钮,给手机拨电话,如图5。
手机端接听电话即可。
图5●电话接通后,点击右侧GSM1 Multi Eval按钮,跳转到测试界面,如图6,读取当前测试关注指标。
图6●切换同band中的channel,点击界面下方Frequency/Channel按钮,将新的信道输入,回车即可,如图7:图7●切换不同band的channel,点击界面右方GSM Signaling 按钮,点击下方handover按钮,弹出对话框如图8,输入新的band以及channel以及对应的PCL功率等级,点击handover按钮即可。
图8●需要注意的几条;⏹band间handover时,需要注意线损是否需要更改。
⏹测试尽量按照GSM900→GSM1800→GSM850→GSM1900的这个顺序来,不容易出现掉话。
⏹测试哪个band BCCH就需要调整到相应band,不然注册不上。
CMW500使用说明CMW500是一种通用测试设备,用于测试各种无线通信技术的性能和功能。
它是由Rohde & Schwarz公司开发的,并且被广泛用于移动通信、物联网、无线局域网等领域的测试和验证。
CMW500具有模块化的设计,支持多种标准和频段的测试,包括LTE、WCDMA、GSM、TD-SCDMA、CDMA2000、Wi-Fi、蓝牙等。
CMW500的操作界面简单直观,用户可以通过图形化界面进行各种测试配置和参数设置。
同时,CMW500还提供了强大的自动化测试功能,支持脚本编程和远程控制,可以实现全自动化的测试流程。
此外,CMW500还提供了丰富的测试报告和数据分析功能,可以帮助用户快速准确地评估设备性能和问题定位。
1.多标准支持:支持LTE、WCDMA、GSM、TD-SCDMA、CDMA2000、Wi-Fi、蓝牙等多种无线通信标准和频段的测试。
2.高性能:支持高达160MHz带宽的测试,支持最新的技术和标准,具有优秀的灵敏度和动态范围。
3.灵活性:模块化设计,可根据用户需求定制不同的测试配置和功能。
4.自动化:支持脚本编程和远程控制,可实现全自动化的测试流程。
5.数据分析:提供丰富的测试报告和数据分析功能,帮助用户快速准确地评估设备性能和问题定位。
CMW500的广泛应用于移动通信领域,如手机生产测试、网络测试、终端性能评估、无线产品研发等。
同时,CMW500还被广泛用于物联网、汽车、工业控制、医疗等领域的测试和验证,成为无线通信领域的重要工具之一总的来说,CMW500是一款功能强大、性能卓越、操作简便的通用测试设备,具有广泛的适用性和灵活性,可以满足用户不同的测试需求和应用场景。
通过CMW500的使用,用户可以快速准确地评估设备性能,提高产品质量和市场竞争力,加速产品研发和上市时间。
CMW500是无线通信领域的必备工具,也是用户进行无线测试和验证的首选设备。
CMW500点测简易操作指南
第一步:硬件设置
首先,将CMW500与电源连接,并确保设备正常启动。
接下来,将连
接测试设备的射频线缆连接到CMW500的射频接口,并将另外一端连接到
待测试设备的射频接口。
确保线缆连接牢固,避免信号干扰。
第二步:软件设置
接下来,打开连接CMW500的控制软件。
在软件界面上,选择要测试
的移动网络技术(2G、3G、4G或5G),并选择相应的频段和频率。
根据
测试需求,配置其他测试参数,如带宽、功率等。
确保所有设置正确无误。
第三步:测试执行
一切准备就绪后,可以开始执行测试了。
在软件界面上,选择要执行
的测试类型,如信号质量测试、速率测试等。
点击“开始测试”按钮,CMW500将开始发送测试信号并记录相应的测试结果。
第四步:结果分析
测试完成后,可以在软件界面上查看测试结果。
结果可能包括信号强度、信噪比、误码率、速率等指标。
根据测试需求和标准,对结果进行分
析和评估,并进行必要的优化和调整。
第五步:报告生成
以上是关于如何操作CMW500进行移动通信测试的简易指南。
随着实
践和经验的积累,您还可以深入研究CMW500的更多高级功能和选项,并
掌握更多专业的测试技巧和知识。
希望这个指南对您能有所帮助。
罗德与施瓦茨公司 GSM 信令测试CMW500操作:新手入门系列1.1 GSM和信令测试GSM 是全球移动通信系统 Global System for Mobile communication的简称。
GSM 是第二代 (2G移动电话系统,是数字通讯时代的开山代表作,由 3GPP 开发的开放标准。
信令是通讯设备之间的语言,它们按照既定的通讯协议工作,将应用信息安全、可靠、高效地传送到目的地。
这些信息在通信网络中叫做信令。
搜索其他设备、建立连接以及语音通讯,这些都是基本功能。
在这些过程中,设备之间需要大量的信令消息传递。
测试仪表可作为主设备器,模拟了这些信令交互过程,并在这些过程中,测量各项射频指标,根据测试标准门限,就可以判断该被测件是否能正常工作及其性能优劣。
我们称这种测试方法为信令测试。
所以,信令测试不但可以对被测件的射频指标进行评估,也可以判断被测件的通讯协议是否正确。
本文针对 GSM 信令测试,进行简要的操作介绍。
1.2 准备工作被测件,需要支持 GSM ;内置测试 SIM 卡一张;测试用射频连接线。
为了更简单的操作,可以连接一个 USB 接口的鼠标。
熟练掌握后,可以直接用面板上的按键进行操作。
1.3 主要按键与连接示意图打开 /关闭按键请记住图中标注的四个按键。
任务栏按键RF1.4 信令连接按复位按键“ RESET ”,选择 Global(all Instruments,点击“ Preset ”。
注:以下操作均可外接 USB 鼠标进行操作。
按 SIGNAL GEN按键后,选择 GSM Signaling。
选择任务栏中的 GSM Signaling。
注:若没有该选项,请检查该 CMW 是否含有 GSM 信令测试选件(硬件H200A+H210A,授权 KS200/KM200,以及当前仪表是否安装 GSM 软件。
本例中,测试频带:GSM900BCCH (广播信道号:20;承载广播消息;TCH (业务信道号:62;手机接入后建立连接后的业务信道; 下行功率 DL Reference Level为 -80dBm 。
CMW500 WLAN 信令测试 应用指南相关产品:|R&S CMW500选件需求: CMW-H270A CMW-KS650 CMW-KS651 CMW-KM650 CMW-KM651 CMW-KM652Firmware 需求:CMW Base : V3.0.11或更新CMW WLAN : V3.0.20.53 或更新应用指南<袁建立> <2013/01/08>-<2.0>目录目录1CMW500带显示屏的操作方法 (3)1.1带显示屏的CMW500的前视图如下: (3)2WLAN信令测试操作流程 (4)2.1CMW500设置 (4)2.1.1添加WLAN信令任务 (4)2.1.2进入WLAN信令界面 (5)2.1.3配置WLAN AP信令参数 (5)2.1.4启动WLAN 信令 (7)2.1.5开启手机WLAN,与CMW500建立连接 (8)2.1.6配置WLAN信令测试Multi Evaluation和PER快捷方式 (8)2.1.7启动WLAN信令TX测试Multi Evaluation (10)2.2WLAN PER测试 (12)2.3WLAN Message Analyzer (13)<袁建立>罗德与施瓦茨中国有限公司产品支持部21CMW500带显示屏的操作方法1.1 带显示屏的CMW500的前视图如下:带显示屏的CWM500的测量操作可完全通过前面板的按键完成,该文档中常用按键如下图所示,更详细的按键使用信息请参阅CMW500用户手册:任务按键(TASKS):显示或隐藏任务栏菜单(类似电脑操作系统的任务栏菜单),CMW500任务栏菜单每屏最多可显示8个信号源或测量功能任务。
测量按键(MEASURE):打开测量控制对话框,通过测量控制对话框可以选择需要的测量功能。
信号源按键(SIGNAL GEN):打开信号源控制对话框,通过信号源控制对话框可以选择需要的信号源功能。
CMW500LTE测试方法LTE(Long Term Evolution)是第四代移动通信技朮,是一种高速数据传输技朮。
CMW500是一种专门用于LTE(Long Term Evolution)测试的通信测试仪器,具有广泛的功能和灵活性,可用于测试LTE网络的性能、参数和功能。
本文将介绍CMW500LTE测试方法,包括LTE网络测试、UE测试、eNB测试等内容。
一、LTE网络测试1.LTE网络配置测试LTE网络配置测试主要用于验证网络中各个元素(eNB、MME、SGW、PDN等)的配置是否正确。
测试时需要通过CMW500连接LTE网络,利用LTE模拟器模拟UE并与网络进行通信,检查网络中各个元素的配置是否正确。
2.LTE网络性能测试LTE网络性能测试主要用于验证网络的性能指标,如吞吐量、时延、覆盖范围等。
通过CMW500进行性能测试,可以对LTE网络的性能进行全面的评估,发现网络中存在的问题并解决。
3.LTE网络容量测试LTE网络容量测试主要用于验证网络在高负载下的性能表现,包括网络的吞吐量、延迟、丢包率等。
通过CMW500进行容量测试,可以评估网络在不同负载下的性能表现,为网络优化提供参考。
二、UE测试1.UE功能测试UE功能测试主要用于验证UE的各项功能是否正常,如寻呼、拨号、短信发送接收等。
通过CMW500连接UE进行功能测试,可以确保UE符合LTE标准并能正常使用。
2.UE性能测试UE性能测试主要用于评估UE的性能表现,包括数据传输速率、功耗、接收灵敏度等。
通过CMW500进行性能测试,可以全面评估UE的性能指标,为用户提供更好的体验。
3.UE互操作性测试UE互操作性测试主要用于验证UE与不同网络设备之间的互操作性,如与不同厂商的eNB、MME等进行互联。
通过CMW500进行互操作性测试,可以确保UE与其他设备之间的兼容性,提高网络的稳定性和可靠性。
三、eNB测试1.eNB功能测试eNB功能测试主要用于验证eNB的各项功能是否正常,如小区配置、呼叫处理、切换等。
罗德与施瓦茨公司 (E)GPRS信令测试
CMW500操作:新手入门系列
1.1 EGPRS和信令测试
GPRS(General Packet Radio Service,通用分组无线业务)是在GSM移动通信系统基础
上发展起来的一种移动分组数据业务。
GPRS通过在GSM数字移动通信网络中引入分组交换的
功能实体,以完成用分组方式进行的数据传输。
GPRS系统可以看作是对原有的GSM电路交换
系统的基础上进行的业务扩充,以支持移动用户利用分组数据移动终端接入Internet或其它分组
数据网络的需求。
EDGE(又称EGPRS)是在GPRS上引入了一个新的调制技术和新的编码技术,
以获取更大的物理层数据率。
信令是通讯设备之间的语言,它们按照既定的通讯协议工作,将应用信息安全、可靠、高效
地传送到目的地。
这些信息在通信网络中叫做信令。
搜索其他设备、建立连接以及语音通讯,这
些都是基本功能。
在这些过程中,设备之间需要大量的信令消息传递。
测试仪表可作为主设备器,模拟了这些信令交互过程,并在这些过程中,测量各项射频指标,根据测试标准门限,就可以判
断该被测件是否能正常工作及其性能优劣。
我们称这种测试方法为信令测试。
所以,信令测试不
但可以对被测件的射频指标进行评估,也可以判断被测件的通讯协议是否正确。
本文针对(E)GPRS信令测试,进行简要的操作介绍。
1.2 准备工作
被测件:需要支持GRPS或EGPRS,内置测试SIM卡一张;
测试用射频连接线。
为了更简单的操作,可以连接一个USB接口的鼠标。
熟练掌握后,可以直接用面板上的按键进
行操作。
1.3 主要按键与连接示意图
打开/关闭按键
RF
按复位按键“RESET”,选择Global(all Instruments),点击“Preset”。
注:以下操作均可外接USB鼠标进行操作。
按SIGNAL GEN按键后,选择GSM Signaling。
选择任务栏中的GSM Signaling。
注:若没有该选项,请检查该CMW是否含有GSM信令测试选件。
选择
本例中,测试GSM900,BCCH(广播)信道号为20
,TCH(业务)信道号为62,下行功率DL Reference Level为-80dBm。
配置完成后,打开小区。
选择GSM
Signaling
任务栏显示:
GSM Signaling
选择测试模式:BLER/Test Mode A/Test Mode B ;Mode A 用于测试TX ,BLER 用于RX 测试,Mode B 用于T/RX 测试。
请参照表格。
若测试发射机的4时隙发射状态,则选择测试模式A 。
编辑时隙。
图中,slot2/3/4/5选上,上行编码方式为MCS-1,功率
gamma 为13。
按键“PS Connect ”。
连接后,显示“TBF Established ”; 手机上电注册后,CMW 显示attached 状态。
手机注册后状态
连接状态
选择“GSM1 Multi eval”,进入测试界面。
若无快捷键进入,则在弹出的窗口中选择“GSM1 Multi eval”。
按键“On/O ff” 打开测试
选择展开各测试项目,分别读取功率、相位误差等测试结果;读取的功率为9.81dBm。
1.6 接收机连接
选择BLER模式。
回到信令界面,需断开PS连接,选择“BLER”模式,进行时隙配置后,
“PS Connect”重新建立连接;
下行:4时隙
调度MCS9方式
进入RX测试界面
误包率为0%,吞吐率为235.66kbps。
