微波感应开关原理图

微波感应人体传感器2008-11-12 08:531。

工作原理微波感应控制器使用直径9厘米的微型环形天线作微波探测，其天线在轴线方向产生一个椭圆形半径为0～5米（可调）空间微波戒备区，当人体活动时其反射的回波和微波感应控制器发出的原微波场（或频率）相干涉而发生变化，这一变化量经HT7610A进行检测、放大、整形、多重比较以及延时处理后由白色导线输出电压控制信号。

高可靠微波感应控制器内部由环形天线和微波三极管组成一个工作频率为2.4GHz的微波振荡器，环形天线既做发射天线也可接收由人体移动而反射的回波。

内部微波三极管的半导体PN结混频后差拍检出微弱的频移信号（即检测到人体的移动信号) ,微波专用微处理器HT7610A首先去除幅度太小的干扰信号只将一定强度的探测频移信号转化成宽度不同的等幅脉冲，电路只识别脉冲足够宽的单体信号，如人体、车辆其鉴别电路才被触发，或者两秒内有2～3个窄脉冲，如防范边沿区人走动2～3步，鉴宽电路也被触发，启动延时控制电路工作。

如果是较弱的干扰信号，如小体积的动物，远距离的树木晃动、高频通讯信号、远距离的闪电和家用电器开关时产生的干扰予以排除。

最后输HT7610A 鉴别出真正大物体移动信号时，控制电路被触发，输出2秒左右的高电平，并有LED2同步显示，输出方式为电压方式，有输出时为高电平（4伏以上），没有输出时为低电平。

微波专用的微处理器HT7610A的时钟频率为16KH，当初次加电时，系统将闭锁60秒，期间完成微处理器的初始化并建立电场，这时LED1点亮60秒后熄灭，系统自动进入检测状态，当检测到有效信号时，将有5秒信号输出，并由指示灯LED2同步显示。

控制器的外形上图所示，面板上设置有灵敏度调整孔，可以使监控距离在1～7米范围内可调，顺时针转动距离变远，逆时针转动距离变近， LED1、LED2用于指示TX982的工作状态，1.2米长的双芯屏蔽线用于连接电源和负载，其中红色线用来接正电源，白色线接输出，铜网屏蔽层接电源负极，必要时可以用类似电缆加长至50米以内使用。

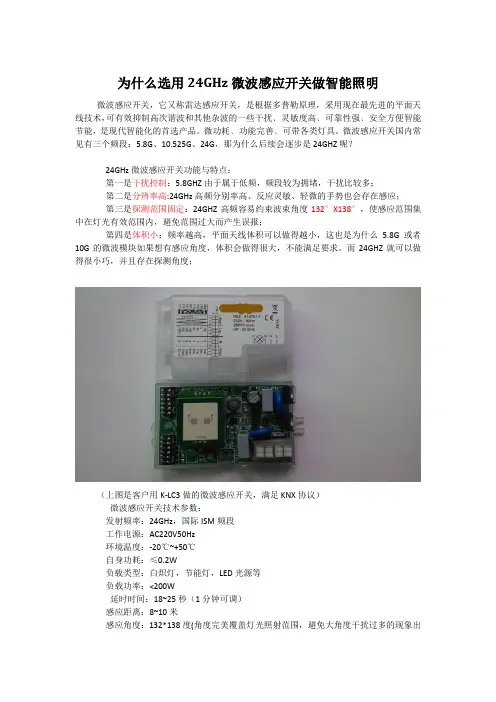

为什么选用24GHz微波感应开关做智能照明微波感应开关，它又称雷达感应开关，是根据多普勒原理，采用现在最先进的平面天线技术，可有效抑制高次谐波和其他杂波的一些干扰﹑灵敏度高﹑可靠性强﹑安全方便智能节能，是现代智能化的首选产品。

微功耗﹑功能完善﹑可带各类灯具。

微波感应开关国内常见有三个频段：5.8G、10.525G、24G，那为什么后续会逐步是24GHZ呢？24GHz微波感应开关功能与特点：第一是干扰控制：5.8GHZ由于属于低频，频段较为拥堵，干扰比较多；第二是分辨率高:24GHz高频分别率高、反应灵敏、轻微的手势也会存在感应；第三是探测范围固定：24GHZ高频容易约束波束角度132°X138°，使感应范围集中在灯光有效范围内，避免范围过大而产生误报；第四是体积小：频率越高，平面天线体积可以做得越小，这也是为什么5.8G或者10G的微波模块如果想有感应角度，体积会做得很大，不能满足要求。

而24GHZ就可以做得很小巧，并且存在探测角度；（上图是客户用K-LC3做的微波感应开关，满足KNX协议）微波感应开关技术参数：发射频率：24GHz，国际ISM频段工作电源：AC220V50Hz环境温度：-20℃~+50℃自身功耗：≤0.2W负载类型：白炽灯，节能灯，LED光源等负载功率：<200W延时时间：18~25秒（1分钟可调）感应距离：8~10米感应角度：132*138度(角度完美覆盖灯光照射范围，避免大角度干扰过多的现象出现)微波感应开关安装注意事项：1、禁止带电安装操作，严禁负载短路。

2、禁止超荷载功率使用。

3、当墙壁厚度小于10厘米时，该开关有可能会隔墙感应4、在感应区域内，不要有影响其探测的障碍物或不停运动的物体。

5、不要以动荡不定的物体作为安装基面。

微波感应人体传感器的典型应用电路这里介绍的微波感应控制器和市场上常见的简易型微波感应控制器相比较，因为采用专用的微处理集成电路HT7610A，不但检测灵敏度度高，探测范围宽，而且工作非常可靠，误报率极低，能在－25～＋45度的温度范围内稳定工作，最适和在中、高档防盗报警系统中作人体移动检测传感头使用。

1.工作原理微波感应控制器使用直径9厘米的微型环形天线作微波探测，其天线在轴线方向产生一个椭圆形半径为0～5米（可调）空间微波戒备区，当人体活动时其反射的回波和微波感应控制器发出的原微波场（或频率）相干涉而发生变化，这一变化量经HT7610A进行检测、放大、整形、多重比较以及延时处理后由白色导线输出电压控制信号。

高可靠微波感应控制器内部由环形天线和微波三极管组成一个工作频率为2.4GHz的微波振荡器，环形天线既做发射天线也可接收由人体移动而反射的回波。

内部微波三极管的半导体PN结混频后差拍检出微弱的频移信号（即检测到人体的移动信号),微波专用微处理器HT7610A首先去除幅度太小的干扰信号只将一定强度的探测频移信号转化成宽度不同的等幅脉冲，电路只识别脉冲足够宽的单体信号，如人体、车辆其鉴别电路才被触发，或者两秒内有2～3个窄脉冲，如防范边沿区人走动2～3步，鉴宽电路也被触发，启动延时控制电路工作。

如果是较弱的干扰信号，如小体积的动物，远距离的树木晃动、高频通讯信号、远距离的闪电和家用电器开关时产生的干扰予以排除。

最后输HT7610A鉴别出真正大物体移动信号时，控制电路被触发，输出2秒左右的高电平，并有LED2同步显示，输出方式为电压方式，有输出时为高电平（8伏以上），没有输出时为低电平。

微波专用的微处理器HT7610A的时钟频率为16KH，当初次加电时，系统将闭锁60秒，期间完成微处理器的初始化并建立电场，这时LED闪亮60秒后熄灭，系统自动进入检测状态，当检测到有效信号时，将有2秒信号输出，并由指示灯LED同步点亮。

微波雷达感应开关原理
微波雷达感应开关是一种利用微波雷达技术来实现接近物体检测和开关控制的装置。

其原理是通过发射微波信号，并接收反射回来的信号来判断目标物体的存在与否，并根据判断结果来实现开关的控制。

微波雷达感应开关主要由发射器、接收器、信号处理器和控制器等组件构成。

发射器通过发射一定频率的微波信号，将其径向辐射出去。

当这些微波信号遇到目标物体时，会被物体吸收、反射、折射等。

一部分被反射回来，并被接收器接收到。

接收器接收到反射回来的微波信号后，将其转换成电信号，并传输到信号处理器进行处理。

信号处理器会分析接收到的电信号，进行滤波、放大、解码等操作，将处理后的信号转换成数字信号。

然后，控制器根据处理后的数字信号判断目标物体的存在与否，并发出相应的指令来控制开关的状态。

当目标物体靠近微波雷达感应开关时，反射回来的微波信号较强，处理后的数字信号表明存在物体，控制器便会将开关的状态切换为开启。

反之，当目标物体离开微波雷达感应开关时，反射回来的微波信号较弱或几乎没有，处理后的数字信号表明不存在物体，控制器便会将开关的状态切换为关闭。

总的来说，微波雷达感应开关利用微波信号的传输和反射特性，通过分析接收到的信号判断目标物体的存在与否，并根据判断结果来实现开关的控制。

这种开关具有非接触性、高灵敏度、
长寿命等特点，广泛应用于自动门、安防系统、智能家居等领域。

雷达感应开关原理调试一、原理简介：1. 主要功能与原理：如上图所示，上图是雷达感应开关模块的感应板的电路原理图，由集电极外PCB两层铜箔间的电容、三极管内阻、寄生电容等构成RC震荡电路，该震荡电路震荡产生高频信号，经过三极管放大，再经过围绕PCB三边的天线发射出去。

发射的2.4-3.2GHz的微波信号如果遇到移动物体，则反射波相对发射波就会有相位变化，回型天线接收到反射信号，反射波与发射信号的相位移频就会以3-20MHz左右的低频输出（P4）,该信号再由后级运放放大，驱动继电器，从而由继电器控制灯光。

另外，中间也可以加上光敏二极管检测昼夜光线，作为夜间条件下控制输出的前提条件。

2. 发射频率：RC振荡电路的频率f=1/2πRC，公式中的R是原理图中三极管的输入阻抗，C是PCB 上三极管集电极基极引线正反面铜箔之间的电容以及三极管寄生电容组成的总电容。

该电容量公式为C=εS/d，式中ε为介质（在这里就是指的PCB板材的介电常数），S为PCB极板面积，d为极板间距也就是PCB厚度。

3. 接收：通过回型天线接收反射回来的雷达波，如果发射与接收波之间有相位移频，则输出低频信号P4。

4. 发射避开公共频段又不能过高：因为3G和4G手机信号和WIFI信号的频率范围在1.8-2.4GHz，模块的工作频率尽可能避开这个频段，避免相互干扰。

一般的发射频率2.5GHz左右最佳，频率过高，则高频三极管增益降低，感应距离近。

发射频率同天线部分PCB线路板尺寸大小、厚度、布线、三极管输入阻抗与电容等有关。

5. 发射频率与发射信号强度：如果有频谱仪测试发射天线端的发射信号，可以测试到发射频点及其发射信号幅度。

发射信号强度越大，感应距离越远。

但是，高频三极管来说，随着频率的增加，其增益逐渐降低，发射的信号强度也就降低。

另外，同一个频率，三极管的特征频率fT越大，其高频增益就越高，感应距离也就越远，所以，最好设计调整PCB，将频点做到2.4GHz。

微波雷达感应开关和红外线感应开关差异对比
本文主要是关于微波雷达感应开关和红外线感应开关的相关介绍，并着重对微波雷达感应开关和红外线感应开关进行了详尽的对比区分。

微波雷达感应开关雷达感应开关，又称微波感应开关，是根据多普勒效应为基础，采用最先进的平面天线，可有效抑制高次谐波和其他杂波的干扰﹑灵敏度高﹑可靠性强﹑安全方便﹑智能节能，是楼宇智能化和物业管理现代化的首选产品。

微功耗﹑功能齐全﹑可以带各类灯具。

雷达感应开关，又称微波感应开关，是根据多普勒效应为基础，采用最先进的平面天线，可有效抑制高次谐波和其他杂波的干扰﹑灵敏度高﹑可靠性强﹑安全方便﹑智能节能，是楼宇智能化和物业管理现代化的首选产品。

微功耗﹑功能齐全﹑可以带各类灯具。

技术参数
负载类型：白炽灯，节能灯，LED光源等
负载功率：《200W
延时时间：18~25秒（可调）
感应距离：6~8米（可调）
感应角度：180*360度，前半球
注意事项
1.禁止带电安装操作，严禁负载短路。

2.禁止超荷载功率使用。

3.当墙壁厚度小于10厘米时，该开关有可能会隔墙感应。

4.在感应区域内，不要有影响其探测的障碍物或不停运动的物体。

5.不要以动荡不定的物体作为安装基面
功能与特点
1．智能感应：当有人进入本产品的探测范围，微波探测器工作点亮灯，当人离开探测范。

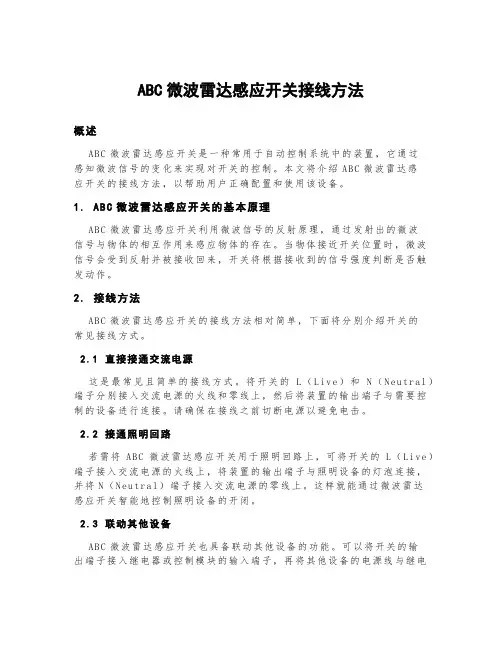

ABC微波雷达感应开关接线方法概述A B C微波雷达感应开关是一种常用于自动控制系统中的装置，它通过感知微波信号的变化来实现对开关的控制。

本文将介绍AB C微波雷达感应开关的接线方法，以帮助用户正确配置和使用该设备。

1. AB C微波雷达感应开关的基本原理A B C微波雷达感应开关利用微波信号的反射原理，通过发射出的微波信号与物体的相互作用来感应物体的存在。

当物体接近开关位置时，微波信号会受到反射并被接收回来，开关将根据接收到的信号强度判断是否触发动作。

2.接线方法A B C微波雷达感应开关的接线方法相对简单，下面将分别介绍开关的常见接线方式。

2.1直接接通交流电源这是最常见且简单的接线方式。

将开关的L（L iv e）和N（N eu tr al）端子分别接入交流电源的火线和零线上，然后将装置的输出端子与需要控制的设备进行连接。

请确保在接线之前切断电源以避免电击。

2.2接通照明回路若需将AB C微波雷达感应开关用于照明回路上，可将开关的L（Li ve）端子接入交流电源的火线上，将装置的输出端子与照明设备的灯泡连接，并将N（Ne ut ra l）端子接入交流电源的零线上。

这样就能通过微波雷达感应开关智能地控制照明设备的开闭。

2.3联动其他设备A B C微波雷达感应开关也具备联动其他设备的功能。

可以将开关的输出端子接入继电器或控制模块的输入端子，再将其他设备的电源线与继电器或控制模块的输出端子相连。

这样，当微波雷达感应开关感应到物体时，将自动触发继电器或控制模块，进而控制其他设备的开闭。

3.注意事项在使用A BC微波雷达感应开关时，还需注意以下几点：-安装位置：开关应安装在离被感应物体最近且能够充分感知的位置，避免有遮挡物或干扰源。

-调试灵敏度：根据具体应用需求，调整开关的感应灵敏度，以满足不同环境下的控制要求。

-维护保养：定期检查开关的工作状态，清洁传感器表面，确保其正常运行和灵敏度。

结论A B C微波雷达感应开关的接线方法是使用该设备前必须了解和掌握的关键知识，正确的接线可以确保开关的正常工作。

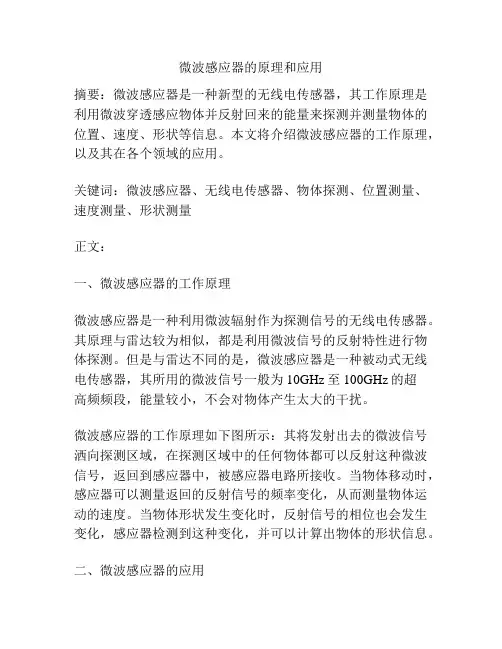

微波感应器的原理和应用摘要：微波感应器是一种新型的无线电传感器，其工作原理是利用微波穿透感应物体并反射回来的能量来探测并测量物体的位置、速度、形状等信息。

本文将介绍微波感应器的工作原理，以及其在各个领域的应用。

关键词：微波感应器、无线电传感器、物体探测、位置测量、速度测量、形状测量正文：一、微波感应器的工作原理微波感应器是一种利用微波辐射作为探测信号的无线电传感器。

其原理与雷达较为相似，都是利用微波信号的反射特性进行物体探测。

但是与雷达不同的是，微波感应器是一种被动式无线电传感器，其所用的微波信号一般为10GHz至100GHz的超高频频段，能量较小，不会对物体产生太大的干扰。

微波感应器的工作原理如下图所示：其将发射出去的微波信号洒向探测区域，在探测区域中的任何物体都可以反射这种微波信号，返回到感应器中，被感应器电路所接收。

当物体移动时，感应器可以测量返回的反射信号的频率变化，从而测量物体运动的速度。

当物体形状发生变化时，反射信号的相位也会发生变化，感应器检测到这种变化，并可以计算出物体的形状信息。

二、微波感应器的应用微波感应器在各个领域都有广泛的应用，以下列举几个代表性的应用：1、安防监控领域：微波感应器可以实时监测周围环境中是否有人或物体进出，可以用于室内外的监控系统中，帮助提高安全性。

2、智能家居领域：微波感应器可以用于测量家居中的物体位置和运动状态，如灯光、温度、门窗等，可以实现智能控制。

3、医疗保健领域：微波感应器可以用于身体健康监测，如测量心跳、呼吸等生理参数，实时反馈给医生，帮助提高诊断准确率。

4、交通管理领域：微波感应器可以用于车辆和行人的流量统计、交通状况分析等，可以帮助城市交通管理部门做出更好的决策。

综上所述，微波感应器在无线电传感器领域中有广泛的应用前景，可以在安防监控、集成家居、医疗保健、交通管理等领域发挥重要作用。

三、微波感应器的优点1、测量精度高：微波感应器可以测量物体的位置、速度、形状等信息，精度非常高，可以满足各种场景的实时监测需求。

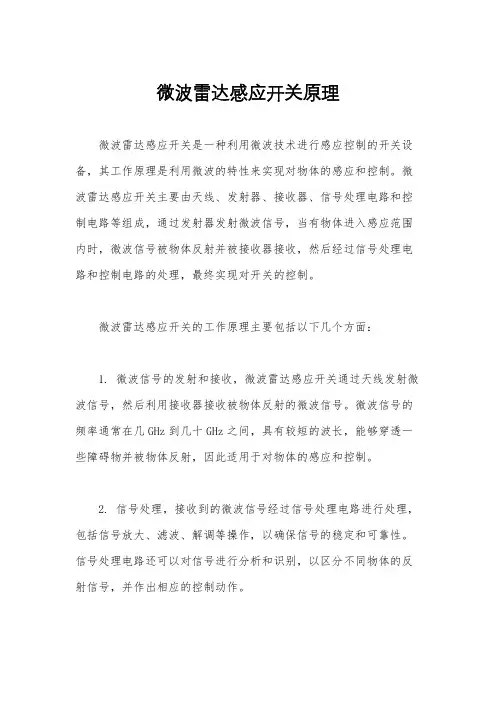

微波雷达感应开关原理微波雷达感应开关是一种利用微波技术进行感应控制的开关设备，其工作原理是利用微波的特性来实现对物体的感应和控制。

微波雷达感应开关主要由天线、发射器、接收器、信号处理电路和控制电路等组成，通过发射器发射微波信号，当有物体进入感应范围内时，微波信号被物体反射并被接收器接收，然后经过信号处理电路和控制电路的处理，最终实现对开关的控制。

微波雷达感应开关的工作原理主要包括以下几个方面：1. 微波信号的发射和接收，微波雷达感应开关通过天线发射微波信号，然后利用接收器接收被物体反射的微波信号。

微波信号的频率通常在几GHz到几十GHz之间，具有较短的波长，能够穿透一些障碍物并被物体反射，因此适用于对物体的感应和控制。

2. 信号处理，接收到的微波信号经过信号处理电路进行处理，包括信号放大、滤波、解调等操作，以确保信号的稳定和可靠性。

信号处理电路还可以对信号进行分析和识别，以区分不同物体的反射信号，并作出相应的控制动作。

3. 控制电路，经过信号处理后的信号被送入控制电路，控制电路根据信号的特征进行判断和分析，当检测到有物体进入感应范围时，控制电路将触发开关动作，实现对被控物体的控制。

控制电路还可以根据具体需求进行参数调节和功能扩展，以满足不同场景的应用需求。

微波雷达感应开关具有以下特点：1. 高灵敏度，微波雷达感应开关能够对物体进行高灵敏度的感应和控制，不受光线、温度、湿度等环境因素的影响，适用于各种复杂环境下的使用。

2. 高可靠性，微波雷达感应开关采用微波技术，具有较强的抗干扰能力，能够稳定可靠地工作，不受外界干扰的影响。

3. 节能环保，微波雷达感应开关具有低功耗、长寿命等特点，能够实现节能环保的控制效果，符合现代节能环保的发展趋势。

4. 多功能性，微波雷达感应开关可以根据具体应用需求进行定制和功能扩展，适用于各种自动化控制系统和智能化设备的应用场景。

综上所述，微波雷达感应开关利用微波技术实现对物体的感应和控制，具有高灵敏度、高可靠性、节能环保和多功能性等特点，适用于各种自动化控制系统和智能化设备的应用场景。

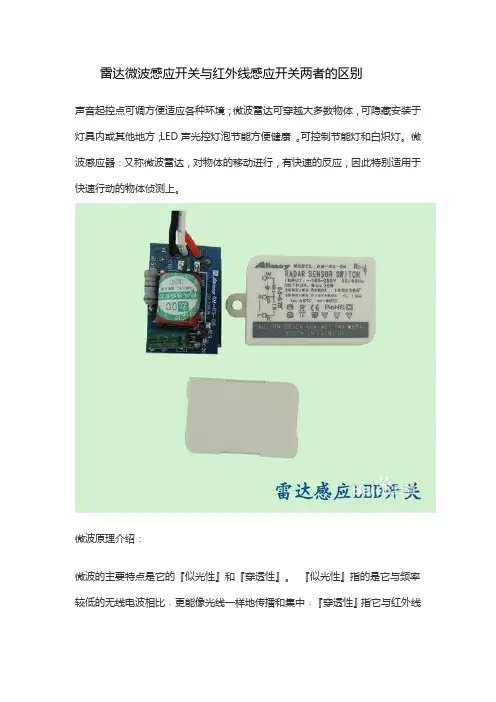

雷达微波感应开关与红外线感应开关两者的区别声音起控点可调方便适应各种环境；微波雷达可穿越大多数物体，可隐藏安装于灯具内或其他地方；LED声光控灯泡节能方便健康。

可控制节能灯和白炽灯。

微波感应器：又称微波雷达，对物体的移动进行，有快速的反应，因此特别适用于快速行动的物体侦测上。

微波原理介绍：微波的主要特点是它的『似光性』和『穿透性』。

『似光性』指的是它与频率较低的无线电波相比﹐更能像光线一样地传播和集中﹔『穿透性』指它与红外线相比﹐照射介质时更易深入物质内部，微波之所以被广泛的应用，主要就是利用这些特点。

微波感应由于能够全天候工作﹐因此被普遍应用在探测大地、普查地球资源、测绘地形地物，以及侦察军事目标等的主要工作上。

自然界中，任何高于绝对温度(-273度)时物体都将产生红外光谱，不同温度的物体，其释放的红外能量的波长是不一样的。

红外线感应开关就是采用这一原理制成的，它是一种被动红外探测开关。

在被动红外探测器中有两个关键性的元件。

一个是热释电红外传感器(PIR)，它能将波长为8一12um之间的红外信号变化转变为电信号，并能对自然界中的白光信号具有抑制作用，因此在被动红外探测器的警戒区内，当无人体移动时，热释电红外感应器感应到的只是背景温度，当人体进人警戒区，通过菲涅尔透镜，热释电红外感应器感应到的是人体温度与背景温度的差异信号，因此，红外探测器的红外探测的基本概念就是感应移动物体与背景物体的温度的差异。

另外一个器件就是菲涅尔透镜，菲涅尔透镜有两种形式，即折射式和反射式。

菲涅尔透镜作用有两个:一是聚焦作用，即将热释的红外信号折射(反射)在PIR上，第二个作用是将警戒区内分为若干个明区和暗区，使进入警戒区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号，这样PIR就能产生变化的电信号.。

微波感应开关方案引言微波感应开关是一种基于微波技术的感应开关，通过感应周围环境中的物体，实现自动开关的功能。

在日常生活中，我们可以通过微波感应开关实现自动感应灯光、自动开关门等应用。

本文将介绍微波感应开关的工作原理、设计方案以及常见应用场景。

工作原理微波感应开关主要基于微波雷达技术实现。

其工作原理如下：1.发射器发射微波信号：微波感应开关中的发射器会发射一定频率的微波信号。

2.微波信号的反射：当微波信号遇到环境中的物体时，会产生反射。

3.接收器接收反射信号：微波感应开关中的接收器会接收到反射的微波信号。

4.信号处理与判断：接收器接收到的微波信号经过信号处理与判断，判断是否触发开关。

5.开关控制：当判断触发开关时，微波感应开关会控制相关设备的开关状态。

设计方案微波感应开关的设计方案主要包括以下几个方面：发射器设计发射器设计需要考虑以下几个关键参数：•发射频率：选择适合的微波频率，常用的频率有2.4GHz和5.8GHz。

•发射功率：根据感应范围和环境要求确定发射功率大小。

接收器设计接收器设计需要考虑以下几个关键参数：•接收频率：与发射器频率相匹配。

•灵敏度：接收器的灵敏度决定了微波感应开关的感应范围。

信号处理与判断信号处理与判断的主要任务是对接收到的微波信号进行分析和判断，判断是否触发开关。

常见的信号处理与判断方案包括：•阈值判断：设定合适的信号强度阈值，当接收到的信号强度超过阈值时触发开关。

•信号滤波：采用滤波算法对接收到的微波信号进行滤波，提高判断准确性。

开关控制开关控制是微波感应开关的核心功能，根据实际需求选择适合的开关控制方案，常见的方案有：•继电器控制：通过继电器实现对相关设备的开关控制。

•电子开关控制：采用电子开关替代传统继电器，提高开关的寿命和可靠性。

应用场景微波感应开关可以广泛应用于以下场景：1.自动感应灯光：微波感应开关可以感应到人体的存在，当检测到人体靠近时自动打开灯光，延时一定时间后自动关闭灯光。

微波感应开关的常见故障微波感应开关是一种通过微波信号进行感应的开关，通常应用于自动门、自动售货机、工业生产线等场合。

尽管微波感应开关的使用非常方便，但是在实际的使用过程中，也会出现一些常见的故障，下面就来详细介绍一下这些故障的解决方法。

故障一：微波感应开关无法正常工作如果微波感应开关无法正常工作，第一个需要检查的就是开关的电源和电源线路。

可以使用万用表来测试开关的电源是否正常，如果电源正常，那么需要检查微波感应开关的天线是否受到外界干扰。

在此情况下可以考虑更换更高质量的微波感应开关。

另外，当微波感应开关无法正常工作时，还有可能是由于开关的微波天线损坏导致的。

此时需要更换新的微波天线来解决问题。

故障二：微波感应开关误动作微波感应开关误动作通常出现在门禁、自动售货机和自动驾驶车辆等场合，因为这些场合都需要依赖微波感应开关进行精确的控制。

造成误动作的原因可能有很多，比如说天线处于不稳定的环境，环境中有较为强烈的电磁干扰，或者是微波感应开关内部的电路板出现了故障等。

针对误动作的问题，我们可以采取下列的解决措施：1.调整微波天线的方向和位置，如果天线的角度和位置能够尽量避免外部干扰，那么误动作可能会减少。

2.增加微波感应开关的过滤器，这可以有效地减少外部噪音对开关的影响。

3.更换具有更好的抗干扰能力的微波感应开关。

故障三：微波感应开关不能灵敏地感应物体微波感应开关的核心是微波感应系统，这个系统的灵敏度对于微波感应开关的使用非常重要。

如果微波感应开关的灵敏度不足，那么可能会导致开关的延迟，或者是在遇到紧急情况时无法及时响应。

这种情况下，可以尝试以下几个解决方法：1.调整微波感应开关的灵敏度，最好让开关灵敏度能够适应不同环境下的要求。

2.对于需求更高灵敏度的场合可以更换更灵敏的微波感应开关。

3.保持微波感应开关的通风良好，在开关周围不要存在遮挡物和杂物。

因为微波感应开关主要依赖电磁波进行感应，会遇到一些物体的阻挡。

微波雷达感应开关原理
微波雷达感应开关是一种采用微波技术来实现自动控制的一种新型开关。

它可以利用微波的反射原理实现距离测量、形状识别和开关操作，是一种灵敏、可靠的智能开关产品。

首先，微波雷达感应开关具有微波发射器和接收器组成的发射端和接收端。

当微波发射器发射出微波，它会随着空间传播，当发射出的微波遇到物体时，部分微波会反射回去，被接收器接收到，根据反射微波的电平和时间，可以判断出物体的距离和形状。

其次，微波雷达感应开关还可以通过数字信号处理技术实现自动控制，当检测到物体的距离或形状符合设定的参数时，自动发出控制信号，控制被检测物体的开关操作。

再次，微波雷达感应开关具有一定的智能化功能，可以实现自动调节，从而实现实时监测、自动控制，使得整个系统更加稳定可靠。

最后，微波雷达感应开关具有结构紧凑、安装简单、操作灵敏、可靠性高、安全可靠等优点，可以应用于汽车、机械、医疗、航空等领域，为工业自动化提供有力的支持。

总之，微波雷达感应开关是一种新型的智能开关产品，具有灵敏度高、操作简单、可靠性高等优点，具有广泛的应用前景，可以为工业自动化提供有力的支持。

微波雷达感应模块原理调试Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】雷达感应开关原理调试一、原理简介：1.主要功能与原理：如上图所示，上图是雷达感应开关模块的感应板的电路原理图，由集电极外PCB两层铜箔间的电容、三极管内阻、寄生电容等构成RC震荡电路，该震荡电路震荡产生高频信号，经过三极管放大，再经过围绕PCB三边的天线发射出去。

发射的的微波信号如果遇到移动物体，则反射波相对发射波就会有相位变化，回型天线接收到反射信号，反射波与发射信号的相位移频就会以3-20MHz左右的低频输出（P4）,该信号再由后级运放放大，驱动继电器，从而由继电器控制灯光。

另外，中间也可以加上光敏二极管检测昼夜光线，作为夜间条件下控制输出的前提条件。

2.发射频率：RC振荡电路的频率f=1/2πRC，公式中的R是原理图中三极管的输入阻抗，C是PCB上三极管集电极基极引线正反面铜箔之间的电容以及三极管寄生电容组成的总电容。

该电容量公式为C=εS/d，式中ε为介质（在这里就是指的PCB板材的介电常数），S为PCB极板面积，d为极板间距也就是PCB厚度。

3.接收：通过回型天线接收反射回来的雷达波，如果发射与接收波之间有相位移频，则输出低频信号P4。

4.发射避开公共频段又不能过高：因为3G和4G手机信号和WIFI信号的频率范围在，模块的工作频率尽可能避开这个频段，避免相互干扰。

一般的发射频率左右最佳，频率过高，则高频三极管增益降低，感应距离近。

发射频率同天线部分PCB线路板尺寸大小、厚度、布线、三极管输入阻抗与电容等有关。

5.发射频率与发射信号强度：如果有频谱仪测试发射天线端的发射信号，可以测试到发射频点及其发射信号幅度。

发射信号强度越大，感应距离越远。

但是，高频三极管来说，随着频率的增加，其增益逐渐降低，发射的信号强度也就降低。

另外，同一个频率，三极管的特征频率fT越大，其高频增益就越高，感应距离也就越远，所以，最好设计调整PCB，将频点做到。

微波感应灯的工作原理嘿，朋友们！今天咱来聊聊微波感应灯这神奇的玩意儿，它的工作原理可有意思啦！你说这微波感应灯啊，就像是一个特别机灵的小卫士。

它里面有个微波感应器，就好像是小卫士的眼睛，时刻警惕着周围的动静。

这双“眼睛”可厉害了，它能发射出微波，然后就像雷达一样去探测周围有没有人或者物体在活动。

你可以把它想象成一个超级敏感的小侦探，只要有一点点风吹草动，它就能立刻察觉到。

当有人或者物体进入到它的“探测范围”内，微波就会被反射回来。

这时候，这个聪明的小卫士就知道啦：“哎呀，有人来啦！”于是呢，它就会迅速做出反应，把灯给点亮。

那它怎么就这么神奇，能这么准确地知道有人来了呢？这就好像你在黑夜里，突然听到有脚步声靠近，你是不是也能立刻意识到有人来了呀？微波感应灯就是这样，靠着它的微波感应器，能够敏锐地捕捉到这些变化。

而且啊，微波感应灯还特别贴心呢！当人离开那个区域后，它不会马上就把灯关掉，而是会稍微等一会儿。

这就好比你送朋友出门，也不会人家刚走一步你就“砰”地把门关上吧，得给人家一点时间嘛。

等过了一小段时间，确定真的没人了，它才会乖乖地把灯熄灭，多懂事呀！你说这微波感应灯是不是给我们的生活带来了很多方便呀？不用我们去手动开关灯，它自己就能根据情况来决定亮还是不亮。

晚上回家，不用抹黑找开关，它自动就亮了，多好呀！在一些走廊啊、楼梯间啊这些地方，有了它，就不用担心忘记关灯浪费电啦。

咱再想想，如果没有微波感应灯，那得多麻烦呀！每次都要去按开关，有时候手上拿着东西还不方便。

或者有时候会忘记关灯，白白浪费电。

但是有了它，这些问题都迎刃而解啦！这就是微波感应灯的工作原理啦，是不是很有趣呢？它就像我们生活中的一个小助手，默默地为我们服务着。

让我们的生活更加便捷，更加舒适。

我觉得呀，这微波感应灯真的是个很棒的发明，你们说呢？。

雷达感应开关原理调试一、原理简介：1.主要功能与原理：如上图所示，上图是雷达感应开关模块的感应板的电路原理图，由基极集电极结电容、输入阻抗与引出的PCB铜箔线条同背面PCB之间的铜箔间电容的分布阻容构成RC震荡电路，该震荡电路震荡产生高频信号，经过三极管放大，再经过围绕PCB三边的天线发射出去。

发射的2.4-3.0GHz的微波信号，如果遇到移动的物体，则反射波会有相位移动，回型天线接收到有相位移的反射信号，并将其与发射信号进行差频，以3kHz-3MHz 左右的低频信号输出（P4）,该信号再由运放放大，驱动继电器，从而由继电器控制灯光。

另外，中间也可以加上光敏二极管，作为夜间条件下控制输出的前提条件。

2.发射频率与发射信号强度：如果有频谱仪测试发射天线端的发射信号，可以测试到发射频点及其发射信号幅度。

发射信号强度越大，感应距离越远。

另外，同一个频率，三极管的特征频率f越大，其高频增益就越高，感应距离也就越远。

T越大，高频增益3.接收灵敏度：接收灵敏度同如下几项有关：A.高频三极管对高频信号的fT 越高，接收的移频信号输出幅度越大，感应灵敏度就越高，感应距离就越远；B.发射频率适当低（在2.4GHz，而不是太高）,高频三极管的增益高，发射信号强、接收灵敏度高；C.适当调整后级运放的放大倍数也可以调整感应距离，但是，如果单纯的提高运放的倍数，虽然感应较远距离，但会将小幅度的其它干扰信号也放大输出，造成误报；D .发射天线板的尺寸，该尺寸越大，天线越长，则感应距离越远。

4.如果调试得当，使用9GHz的高频三极管的，天线板尺寸在20*20mm左右时，感应距离会在3-5米。

天线尺寸在30*30mm左右，感应距离会到8-10米。

天线尺寸到40*50mm最远感应距离会达到20米左右。

如果你调试后感应距离较远，可以调整降低后面放大板上的运算放大器的增益，或者改变输入的驱动电平，来降低感应距离，而不是调整三极管与天线。
