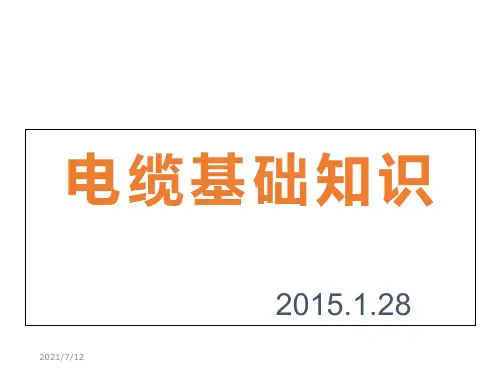

电缆基础知识(最终版)

电缆知识点总结一、电缆的种类根据用途和材料的差异，电缆可以分为多种类型。

1. 电力电缆：用于输送电力的电缆，主要包括架空电缆和地埋电缆。

架空电缆常用于输电和配电系统中，通常由一根或多根绝缘导线绕制而成，外包覆有绝缘层和护套。

地埋电缆用于城市中的地下电力输送，具有防潮、防腐蚀的特点。

2. 信号电缆：用于传输各种信号的电缆，如通信电缆、计算机网络电缆、控制电缆等。

它们通常采用绝缘层和屏蔽层来防止干扰和信号损失。

3. 光纤电缆：用于传输光信号的电缆，由一个或多个光纤芯线组成，能够传输高速、高容量的数据。

光纤电缆具有抗干扰、大容量、轻便等优点，被广泛应用于通信和数据传输领域。

4. 控制电缆：主要用于各种机械设备的控制系统中，包括传感器、执行器、开关等的连接。

5. 电热电缆：用于低温环境下的电热设备，可用于防冻保温、地板采暖、管道加热等应用。

6. 船用电缆：用于船舶和海上设备的电力输送和通信信号传输。

二、电缆的结构无论是什么类型的电缆，其基本结构都包括导体、绝缘层、屏蔽层和护套。

1. 导体：电缆的传导部分，通常由金属材料制成，如铜、铝等。

导体的截面积直接影响电缆的输电能力，通常用平方毫米（mm^2）来表示。

2. 绝缘层：用于包裹导体，防止其与外部环境接触。

绝缘材料通常为聚乙烯（PE）、交联聚乙烯（XLPE）、橡胶等，具有良好的绝缘性能和耐热性能。

3. 屏蔽层：用于防止电磁干扰，提高信号传输质量。

通常采用金属网、铝箔、铜丝编织等材料来构成，可以有效地屏蔽外界干扰。

4. 护套：用于保护绝缘层和屏蔽层，防止机械损伤和化学腐蚀。

护套通常采用聚氯乙烯（PVC）、聚氯乙烯阻燃（FR-PVC）、聚乙烯等材料制成，具有良好的耐磨损和防护性能。

三、电缆的制造工艺电缆的制造工艺主要包括导体制造、绝缘层制造、线芯组合、护套挤出、综合挤包等步骤。

1. 导体制造：使用高纯度的金属材料，如铜棒、铝棒等，经过拉拔、退火等多道工序，制成符合要求的导体线。

一）电线电缆的概念及电线与电缆的区分：电线电缆是指用于电力、通信及相关传输用途的材料。

“电线”和“电缆”并没有严格的界限。

通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。

电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。

电线电缆命名：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？电线电缆产品的命名有以下原则：1、产品名称中包括的内容(1)产品应用场合或大小类名称(2)产品结构材料或型式；(3)产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

实例：额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆“额定电压8.7/15kV”——使用场合/电压等级“阻燃”——强调的特征“铜芯”——导体材料“交联聚乙烯绝缘”——绝缘材料“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)“电力电缆”——产品的大类名称与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。

型号：电线电缆的型号组成与顺序如下：[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

电线电缆产品基础知识一、电线电缆的定义：电线电缆是用于传输电能、传递信号及实现电磁能转换的电工产品。

二、电线电缆的分类随着社会的飞速发展，科学技术的不断进步，电线电缆的品种越来越多，目前粗略统计有一千多种，两万多个规格。

根据制造工艺、结构特点、功能要求、产品的用途可以分为五大类：1、裸电线及裸导体----指仅有导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和形材。

该产品工艺要点主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等。

主要使用地：城郊、农村。

本厂主要生产的是铝绞线、钢芯铝绞线；2、电力电缆---电力电缆是在电力系统的主干线路中用以传输和分配大功率电能的线材产品。

其中包括1—500kV及以上各种电压等级、各种绝缘的电力电缆。

这类电缆主要工艺技术工序有拉制、绞合、绝缘挤出、成缆、铠装、护层挤出等，各种产品型号不同，工序组合有一定的区别。

主要使用地：发、配、输、变、供电线路中的强电电能传输。

本厂主要生产聚氯乙烯绝缘电力电缆、交联聚乙烯电力电缆。

（1-35KV）3、电气装备用电线电缆---从电力系统的配电点把电能直接传送到各种用电设备、器具的各种电源连接线，各种工农业用的电气安装线和控制信号用的电线电缆。

这类产品使用面广，品种多，而且要结合所用设备的特性和使用环境条件来确定电缆的结构和性能（使用电压多在1KV及以下）。

因此，除了那些大量通用产品外，还有许多专用的特种电缆，本公司主要生产的产品有：通用绝缘电线和软线、控制电线电缆、耐火线缆、低烟无卤阻燃线缆。

4、通信电缆和光缆----通信电缆是传输电话、电报、电视、广播、传真、数据和其他电信信息的电缆。

该类产品结构尺寸通常较小而均匀，制造精度要求很高。

本厂生产有射频电缆SYWV-75-5 64*2B、超五类四对非屏蔽水平电缆UTPHSYV-5e 4*2*0.55、电磁线----用以制造电工产品中的线圈或绕组的绝缘电线。

电缆销售知识点总结大全一、电缆基础知识1. 电缆的结构和组成电缆通常由导体、绝缘层、屏蔽层、护套层等部分组成。

导体是电缆的主要传导部分，通常由铜或铝制成；绝缘层用于对导体进行绝缘，常见的绝缘材料有聚乙烯、交联聚乙烯等；屏蔽层用于防止电磁干扰，包括金属屏蔽层和绝缘屏蔽层；护套层用于保护电缆，通常采用聚氯乙烯、交联聚乙烯等材料。

2. 电缆的分类根据用途和结构，电缆可以分为电力电缆、通信电缆、控制电缆等；根据电缆的用途，又可以分为低压电缆、中压电缆、高压电缆等；根据电缆的结构，可分为单芯电缆、多芯电缆、裸电缆等。

3. 电缆的性能指标电缆的性能指标包括导体电阻、绝缘电阻、耐电压等电气性能指标；还包括外观质量、机械性能、耐候性等物理性能指标。

4. 电缆的应用范围电缆广泛应用于建筑、化工、机械、电力、通信、交通等各个领域，是这些行业中不可或缺的电气材料。

二、电缆销售知识点1. 了解客户需求电缆销售人员需要深入了解客户的需求，包括用途、规格、数量、交货期等方面的要求，只有充分了解客户需求，才能提供更好的服务和产品。

2. 了解市场情况电缆销售人员需要对市场中不同类型的电缆产品有清晰的认识，包括主流品牌、主要规格、市场价格等，同时还需要及时了解行业动态和市场需求变化。

3. 产品知识电缆销售人员需要对所销售的产品有深入的了解，包括产品的结构、性能、规格、品牌等方面的知识，只有了解了产品的特点，才能更好地向客户推广和销售。

4. 销售技巧电缆销售人员需要具备一定的销售技巧，包括开发新客户、维护老客户、谈判技巧、售后服务等方面的技能，只有具备了销售技巧，才能更好地完成销售任务。

5. 市场营销知识电缆销售人员还需要了解市场营销的相关知识，包括市场调研、市场推广、品牌定位等方面的内容，只有了解了市场营销知识，才能更好地制定销售策略和计划。

6. 行业规范电缆销售人员需要了解相关的行业标准和规范，包括电缆的生产标准、产品认证、质量认证体系等方面的内容，只有了解了行业规范，才能更好地指导产品销售和运作。

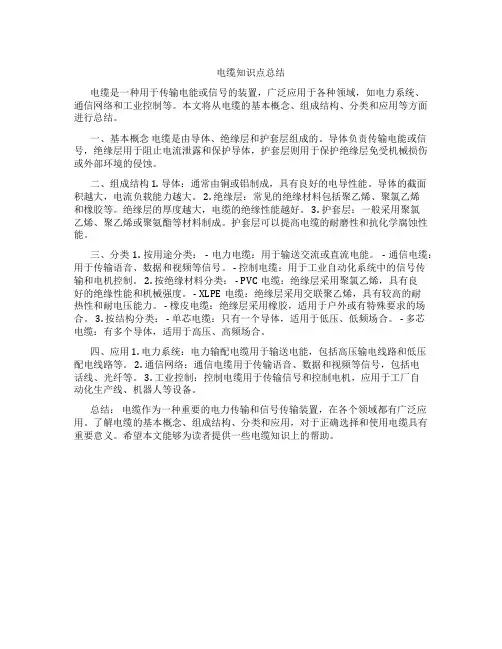

电缆知识点总结电缆是一种用于传输电能或信号的装置，广泛应用于各种领域，如电力系统、通信网络和工业控制等。

本文将从电缆的基本概念、组成结构、分类和应用等方面进行总结。

一、基本概念电缆是由导体、绝缘层和护套层组成的。

导体负责传输电能或信号，绝缘层用于阻止电流泄露和保护导体，护套层则用于保护绝缘层免受机械损伤或外部环境的侵蚀。

二、组成结构 1. 导体：通常由铜或铝制成，具有良好的电导性能。

导体的截面积越大，电流负载能力越大。

2. 绝缘层：常见的绝缘材料包括聚乙烯、聚氯乙烯和橡胶等。

绝缘层的厚度越大，电缆的绝缘性能越好。

3. 护套层：一般采用聚氯乙烯、聚乙烯或聚氨酯等材料制成。

护套层可以提高电缆的耐磨性和抗化学腐蚀性能。

三、分类 1. 按用途分类： - 电力电缆：用于输送交流或直流电能。

- 通信电缆：用于传输语音、数据和视频等信号。

- 控制电缆：用于工业自动化系统中的信号传输和电机控制。

2. 按绝缘材料分类： - PVC电缆：绝缘层采用聚氯乙烯，具有良好的绝缘性能和机械强度。

- XLPE电缆：绝缘层采用交联聚乙烯，具有较高的耐热性和耐电压能力。

- 橡皮电缆：绝缘层采用橡胶，适用于户外或有特殊要求的场合。

3. 按结构分类： - 单芯电缆：只有一个导体，适用于低压、低频场合。

- 多芯电缆：有多个导体，适用于高压、高频场合。

四、应用 1. 电力系统：电力输配电缆用于输送电能，包括高压输电线路和低压配电线路等。

2. 通信网络：通信电缆用于传输语音、数据和视频等信号，包括电话线、光纤等。

3. 工业控制：控制电缆用于传输信号和控制电机，应用于工厂自动化生产线、机器人等设备。

总结：电缆作为一种重要的电力传输和信号传输装置，在各个领域都有广泛应用。

了解电缆的基本概念、组成结构、分类和应用，对于正确选择和使用电缆具有重要意义。

希望本文能够为读者提供一些电缆知识上的帮助。

电线电缆基础知识一、电线电缆的定义按照GB/T2900.10-1984的定义：用以传输电（磁）能、信息和实现电磁能转换的线材产品。

广义上的电线电缆都简称为电缆。

狭义的电缆是指绝缘电缆。

二、电线电缆的分类按用途可分为5大类1．裸电线与裸导体制品：指仅为导体，而无绝缘层的产品，其中包括铜、铝等各种金属和复合金属圆单线、各种结构的架空输电线用的绞线、软接线、型线和型材。

2．绕组线：以绕组的形式在磁场中切割磁力线感应产生电流，或通以电流产生磁场所用的电线，故又称电磁线，其中包括具有各种特性的漆包线、绕包线、无机绝缘线等。

3．电力电缆：在电力系统的主干线路中用以传输和分配大功率电能的电缆产品，其中包括1-750KV 各种电压等级、各种绝缘的电力电缆4．通信电缆和通信光缆：传输各种信息数据的电缆5．电气装备用电线电缆：从电力系统的配电点把电能直接传送到各种用电设备、器具的电源连接线路用电线电缆，各种工农业装备中的电气安装线和控制信号用的电线电缆均属于这一类的产品。

三、电线电缆的基本特性因为电线电缆产品广泛应用于不同场合，因此性能要求是多方面的。

从整体来看主要分为以下几个方面。

1.电性能2.导电性能：大多数产品要求有良好导电性能，大多产品要求有一定的电阻范围。

3.电绝缘性能：绝缘电阻、介电常数、介质损耗、耐电压特性等。

4.传输特性：指高频传输特性、抗干扰特性。

5.力学性能：指抗拉强度、伸长率、弯曲性、弹性、柔软性、耐振动性、耐磨性以及耐冲击性等。

6.热性能：指产品的耐热等级、工作温度、电力电缆的发热和散热特性、载流量、短路和过载能力、合成材料的热变形和耐热冲击能力、材料的热膨胀性及浸渍或涂层材料的滴落性能等。

7.耐腐蚀和耐气候性能：指耐电化腐蚀、耐生物和细菌侵蚀、耐化学药品（油、酸、碱、化学溶剂等）侵蚀、耐盐雾、耐日光、耐寒、防霉以及防潮性能等。

8.老化性能：指在机械（力）应力、电应力、热应力以及其它各种外加因素的作用下，或外界气候条件下，产品及其组成材料保持其原有性能的能力。

电缆基础常识电缆基础常识电缆是电力输配电系统的重要组成部分之一，通常用于电力供应、电信和控制系统。

它们是一种电导体，由导体、绝缘体和保护外壳组成。

电缆的性能和应用取决于所选材料和制造工艺。

本文将介绍电缆的基础常识，包括电缆类型、材料、结构和安装等方面。

一、电缆类型电缆根据用途、工作电压和结构分类：1. 用途（1）高压电力电缆：在送电线路上使用的电缆，一般工作电压在1kV及以上。

（2）低压电力电缆：在开关设备、电机等附近使用的电缆，一般工作电压在1kV以下。

（3）通信电缆：用于传输语音、数据和视频信号。

2. 工作电压（1）电力电缆：工作电压在1kV以下的电缆。

（2）中压电缆：工作电压在1kV～35kV的电缆。

（3）高压电缆：工作电压在35kV及以上的电缆。

3. 结构（1）单芯电缆：只有一个导体的电缆。

（2）多芯电缆：由多个导体组成，可以是扁平、圆形、交叉或平行排列。

（3）屏蔽电缆：导体周围有屏蔽层，以减小干扰。

（4）光缆：用于传输光信号的电缆。

二、电缆材料电缆绝缘层的材料通常有：1. 橡胶：天然橡胶和合成橡胶。

2. 塑料：聚乙烯、聚氯乙烯等。

3. 铠装层材料：钢带、铜带等。

三、电缆结构1. 基本结构（1）导体层：电能的载体，一般由铜、铝等金属制成。

（2）绝缘层：用于隔离导体之间或导体与外壳之间的介质。

（3）金属层：用于保护电缆，或作为屏蔽层减小电磁干扰。

（4）外护层：用于保护电缆。

2. 多层结构（1）实心多层电缆：由多层金属材料和绝缘材料构成。

（2）散热多层电缆：由高导电率的材料构成，用于提高电缆散热。

（3）移动式多层电缆：可以折叠，更加方便运输和安装。

四、电缆安装1. 填充方式（1）干式填充：电缆内充满绝缘材料。

（2）油浸填充：电缆内充满绝缘油，具有更好的绝缘性能。

2. 安装方式（1）地面敷设：电缆安装在地面上。

（2）管道敷设：电缆安装在管道中，以保护电缆。

（3）架空敷设：电缆通过架空线路进行传输。

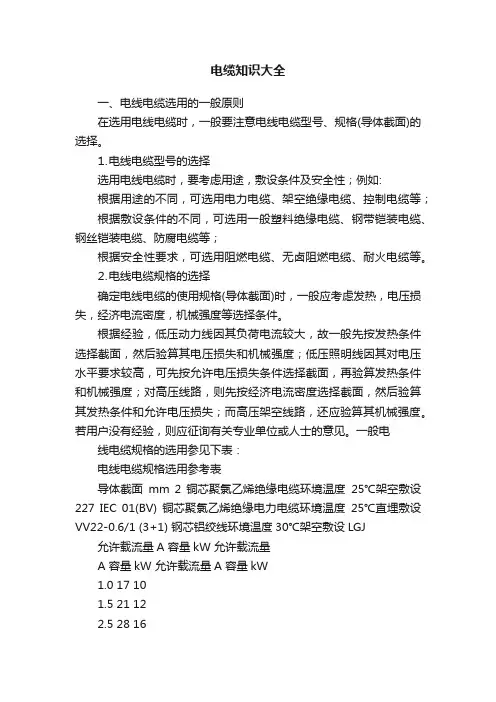

电缆知识大全一、电线电缆选用的一般原则在选用电线电缆时，一般要注意电线电缆型号、规格(导体截面)的选择。

⒈电线电缆型号的选择选用电线电缆时，要考虑用途，敷设条件及安全性；例如:根据用途的不同，可选用电力电缆、架空绝缘电缆、控制电缆等；根据敷设条件的不同，可选用一般塑料绝缘电缆、钢带铠装电缆、钢丝铠装电缆、防腐电缆等；根据安全性要求，可选用阻燃电缆、无卤阻燃电缆、耐火电缆等。

⒉电线电缆规格的选择确定电线电缆的使用规格(导体截面)时，一般应考虑发热，电压损失，经济电流密度，机械强度等选择条件。

根据经验，低压动力线因其负荷电流较大，故一般先按发热条件选择截面，然后验算其电压损失和机械强度；低压照明线因其对电压水平要求较高，可先按允许电压损失条件选择截面，再验算发热条件和机械强度；对高压线路，则先按经济电流密度选择截面，然后验算其发热条件和允许电压损失；而高压架空线路，还应验算其机械强度。

若用户没有经验，则应征询有关专业单位或人士的意见。

一般电线电缆规格的选用参见下表：电线电缆规格选用参考表导体截面mm 2 铜芯聚氯乙烯绝缘电缆环境温度25℃架空敷设227 IEC 01(BV) 铜芯聚氯乙烯绝缘电力电缆环境温度25℃直埋敷设VV22-0.6/1 (3+1) 钢芯铝绞线环境温度30℃架空敷设LGJ 允许载流量A 容量kW 允许载流量A 容量kW 允许载流量A 容量kW1.0 17 101.5 21 122.5 28 164 37 21 38 216 48 27 47 2710 65 36 65 3616 91 59 84 47 97 5425 120 67 110 61 124 6935 147 82 130 75 150 8450 187 105 155 89 195 10970 230 129 195 109 242 13595 282 158 230 125 295 165120 324 181 260 143 335 187150 371 208 300 161 393 220185 423 237 335 187 450 252240 390 220 540 302300 435 243 630 3521、同一规格铝芯导线载流量约为铜芯的0.7倍，选用铝芯导线可比铜芯导线大一个规格，交联聚乙烯绝缘可选用小一档规格，耐火电线电缆则应选较大规格。

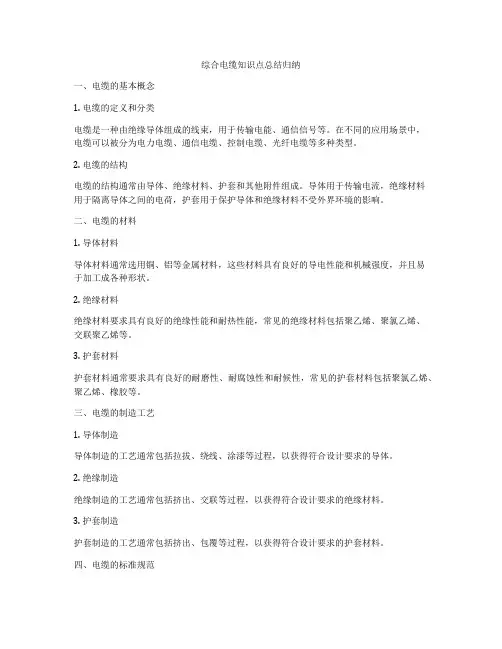

综合电缆知识点总结归纳一、电缆的基本概念1. 电缆的定义和分类电缆是一种由绝缘导体组成的线束，用于传输电能、通信信号等。

在不同的应用场景中，电缆可以被分为电力电缆、通信电缆、控制电缆、光纤电缆等多种类型。

2. 电缆的结构电缆的结构通常由导体、绝缘材料、护套和其他附件组成。

导体用于传输电流，绝缘材料用于隔离导体之间的电荷，护套用于保护导体和绝缘材料不受外界环境的影响。

二、电缆的材料1. 导体材料导体材料通常选用铜、铝等金属材料，这些材料具有良好的导电性能和机械强度，并且易于加工成各种形状。

2. 绝缘材料绝缘材料要求具有良好的绝缘性能和耐热性能，常见的绝缘材料包括聚乙烯、聚氯乙烯、交联聚乙烯等。

3. 护套材料护套材料通常要求具有良好的耐磨性、耐腐蚀性和耐候性，常见的护套材料包括聚氯乙烯、聚乙烯、橡胶等。

三、电缆的制造工艺1. 导体制造导体制造的工艺通常包括拉拔、绕线、涂漆等过程，以获得符合设计要求的导体。

2. 绝缘制造绝缘制造的工艺通常包括挤出、交联等过程，以获得符合设计要求的绝缘材料。

3. 护套制造护套制造的工艺通常包括挤出、包覆等过程，以获得符合设计要求的护套材料。

四、电缆的标准规范1. 国内标准中国国家标准委员会发布的标准包括《电气导线电缆产品质量验收规范》、《电气导线电缆安全标准》等。

2. 国际标准国际电工委员会（IEC）发布的标准包括IEC 60227《聚氯乙烯绝缘硬质电线电缆》、IEC 60502《额定电压5KV（Umax=6KV）到30KV（Umax=36KV）电缆》等。

五、电缆的应用1. 电力领域在电力领域，电缆主要用于输送电能，包括电力输配电缆、电力控制电缆、耐火电缆等。

2. 通信领域在通信领域，电缆主要用于传输信号，包括光纤电缆、同轴电缆、双绞线电缆等。

3. 工业领域在工业领域，电缆主要用于传输控制信号，包括电机控制电缆、传感器连接电缆等。

4. 其他领域电缆在建筑、航空航天、交通运输等领域也有广泛的应用，如建筑电力电缆、飞机电缆、地铁电缆等。

电缆基本知识介绍
电缆是由一组绝缘导体和保护材料组成的电气组件，通常在建筑、工业、交通、能源和通信设备中用于电力传输和通信传输。

以下是电缆的一些基本知识：
1. 导体：电缆通常由一组铜或铝导体组成，这些导体可提供电力传输或信号传输功能。

2. 绝缘材料：绝缘材料包裹在导体周围，以防止电流泄漏或短路。

常用的绝缘材料包括聚乙烯、聚氯乙烯和橡胶等。

3. 外护套：外护套是电缆的保护层，可抵抗物理损伤和化学腐蚀等外部因素。

4. 电缆分类：根据用途不同，电缆可分为低压电力电缆、高压电力电缆、通信电缆和控制电缆等。

5. 阻燃性能：电缆的阻燃性能是电缆安全性的重要指标。

高品质电缆应具有良好的阻燃性能，以防止火灾和人身和财产损失。

总之，电缆是现代电力和通信系统中极其重要的组成部分，它们的类型和规格应根据不同的需求进行选择，并按照正确的安装和维护程序进行操作。

电缆知识大全室外电缆线路设计使用电缆输送电能，较少受到外界风、雨、冰雹、人为损伤。

材料和安装成本都高，因散热用同等截面金属材料输送电能效率不如架空线。

不占用地皮，有利于环境美观。

电缆的构造电缆按其构造及作用不同可分为电力电缆、控制电缆、电话电缆、射频同轴电缆、移动式软电缆等。

电缆的基本结构主要由三部分组成：导电线芯用于传输电能；绝缘层保证电能沿线芯传输，在电气上使线芯与外界隔离；保护层起保护密封作用，使绝缘层不被潮气浸入，不受外界损伤，保持绝缘性能。

电缆结构如图10-10所示。

1.电缆按电压等级分类电力电缆一般是按一定电压等级制造的，电压等级依次为0.5kV、1、3、6、10、20、35、60、110、220、330kV。

其中1kV电压等级电力电缆使用最多。

3～35kV 电压等级的电力电缆在大中型建筑内主要供电线路常有采用。

60～330kV 电压等级的电力电缆使用在不宜采用架空导线的送电线路以及过江、海底敷设等场合。

按电压粗分可分为低压电缆(小于1kV)和高压电缆(大于1kV)。

从施工技术要求、电缆接头、电缆终端头结构特征及运行维护等方面考虑，也分为低电压电力电缆、中电压电力电缆(1～10kV)、高电压电力电缆。

2.电缆按电线芯截面积分类电力电缆的导电芯线是按照一定等级的标称截面积制造的，便于制造和设计与施工选型。

我国电力电缆的标称截面积系列为2.5、4、6、10、16、25、35、50 、70、95、120、150、185、240、300、400、500、600mm2，共19种。

高压充油电缆标称截面积系列规格为100、240、400、600、700、845mm2共6种。

多芯电缆都是以其中截面最大的相线为准。

3.按导线芯数分类电力电缆导电芯线有1～5芯5种。

单芯电缆用于传送单相交流电、直流电及特殊场合（高压电机引出线）。

60kV及其以上电压等级的充油、充气高压电缆多为单芯。

二芯电缆多用于传送单相交流电或直流电。

电线电缆基础知识介绍第一节导体概述按电阻率（长为1m，截面积为1mm2的材料电阻值大小）划分，一样情形下我们将材料分为三类：导体：电阻率在102Ω·mm2/m以下半导体：电阻率为103~108Ω·mm2/m﹔绝缘体：电阻率为108Ω·mm2/m以上。

目前常用的金属导体有金、银、铜等(如下表)，考虑到导体的价格和导电性能，最常用的为铜导体。

导电系数以铜为标准(100%)，各导体比较如下表：由上表可知，铜的导电率较佳，适用性能广，成本较低，还可在其表面镀锡，利于焊接，并有抗氧化作用(指与空气中氧气结合氧化)。

第一节铜导体一、铜线的类别铜导体由单条铜线或多条铜线组成，分别叙述如下：1.硬铜线：经伸线冷加工而成，具有较高的抗张强度，适用于架空输电线、配电线及建筑线之导体。

2.软铜线：硬铜线加热去除冷却加工所产生之残余应力而成，富柔软性及弯曲性，并具有较高之导电率，用以制造通信及电力线缆之导体、电气机械及各种家用电器之导线。

3.半硬铜线：抗张强度介于硬铜线与软铜线之间，用于架空线之绑线及收音机之配线。

4.镀锡铜线：铜线表面镀锡以增加焊接性及爱护铜导体于PVC或橡胶绝缘押出时不受腐蚀，并防止橡胶绝缘之老化。

5.平角铜线：断面为正方形或长方形之铜线，为制造大型变压器或大型马达等感应线圈之材料。

6.无氧铜线：含氧量0.001%以下、纯度特高之铜线，铜之含量在99.99%以上，可不能受氧脆化，用以制真空管内之导线、半导体零件导线及极细线等。

7.漆包线：铜线软化后，表面涂以绝缘漆，经加热烤干而成，一样分为天然树脂及合成树脂漆包线。

8.铜箔丝：以扁平且极薄之铜丝卷绕于纤维丝上的导体。

9.先绞后镀线：将未镀之铜线绞合后，再加以镀铝。

10.铜包钢：一样用于同轴线作信号的传输(如电视机与VCD的连接、户外电视天线、闭路电视等﹔较硬线具有更高的抗张强度，在高山地带，跨过河流等须长距离时作为架空线用，依其铜厚度，一样分导电率21%、30%、40%等。

电缆常识知识点总结一、电缆的分类1. 按用途分类（1）电力电缆：用于输送电力的电缆，通常由导体、绝缘层、护套、填充物等部分组成，主要用于输电线路和建筑电气系统。

（2）通信电缆：用于传输通信信号的电缆，主要用于电话、电视、因特网等通信设备的接入。

（3）数据电缆：用于传输数据的电缆，主要用于计算机网络、局域网、广域网等数据通信领域。

2. 按结构分类（1）单芯电缆：只含有一个导体的电缆，适用于单一电力或信号传输。

（2）多芯电缆：含有多个导体的电缆，适用于多种电力或信号传输。

（3）屏蔽电缆：在导体周围添加屏蔽层，用于防止外部电磁干扰。

（4）阻燃电缆：采用阻燃材料制造的电缆，具有较好的耐火性能。

3. 按电压等级分类（1）低压电缆：额定交流电压在1000V以下的电缆。

（2）中压电缆：额定交流电压在1-35kV的电缆。

（3）高压电缆：额定交流电压在35kV以上的电缆。

二、电缆的主要构成1. 导体导体是电缆中传输电流的部分，通常由铜、铝等导电材料制成。

导体的截面积和材质会影响电缆的导电性能和成本。

2. 绝缘层绝缘层用于包裹导体，阻止电流流失以及防止导体之间的相互干扰。

常见的绝缘材料有聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。

3. 护套护套是保护电缆免受外部损坏的外层材料，通常由聚氯乙烯（PVC）、聚乙烯（PE）等材料制成。

护套材料的选择要根据电缆的使用环境和要求来确定。

4. 填充物填充物用于填充电缆的空隙，增强电缆的机械强度和防水性能。

常见的填充物有纤维丝、聚乙烯脂等。

三、电缆的安装和维护1. 安装（1）电缆的敷设应避免过弯或者受力过大，以防损坏导体或绝缘层。

（2）在敷设电缆时，应注意与其他设施的隔离，避免受到干扰或损害。

（3）应根据电缆的规格和使用要求，采用适当的敷设方法和保护措施。

2. 维护（1）定期检查电缆的外观和性能，注意电缆是否有外部损坏或者老化现象。

（2）在安装的电缆系统中，应定期进行绝缘电阻测试，以确保绝缘层的性能符合要求。

电缆的知识点电缆是一种用于传输电力或信号的导线集合体，广泛应用于电力系统、通信系统以及各种电子设备中。

电缆的设计和构造是为了提供可靠的电力传输和信号传输，同时保护导线免受外界环境的损害。

在本文中，将介绍电缆的基本构造和特点，以及一些常见的电缆类型和其应用领域。

一、电缆的基本构造和特点1.导体：电缆中的导体是负责电力或信号的传输。

常见的导体材料包括铜和铝。

导体的截面积越大，电缆的导电性能越好。

2.绝缘层：绝缘层是覆盖在导体表面的保护层，用于阻止电流泄露或干扰。

常见的绝缘材料有聚乙烯、聚氯乙烯等。

3.护套：护套是覆盖在绝缘层外面的保护层，用于保护电缆免受外部物理损伤和化学腐蚀的影响。

护套通常由聚氯乙烯或聚乙烯等材料制成。

4.屏蔽层：某些电缆还会在导体和绝缘层之间添加屏蔽层，用于防止电磁干扰的影响。

常见的屏蔽层材料有铝箔或铜编织网。

电缆的特点包括：•传输距离长：电缆可以将电力或信号从发源地传输到目标地，传输距离可以达到几公里甚至更远。

•传输稳定：电缆可以提供稳定的电力传输和信号传输，不受外界环境的影响。

•抗干扰性强：通过合理设计和使用适当的屏蔽层，电缆可以在高电磁干扰环境下保持稳定的传输性能。

二、常见的电缆类型和应用领域1.电力电缆：用于输送电能的电缆，包括高压电缆、中压电缆和低压电缆。

广泛应用于电力系统中，如电站、变电站、工厂等。

2.通信电缆：用于传输信号的电缆，包括同轴电缆、双绞线和光纤。

广泛应用于电话、电视、计算机网络等通信系统中。

3.控制电缆：用于控制电力设备或工业自动化系统的电缆。

常见的应用场景包括机械设备控制、工厂自动化等。

4.地下电缆：埋在地下的电缆，用于电力输送和通信传输。

可以减少对城市景观的影响，提高电力和通信的可靠性。

5.船舶电缆：特殊设计的电缆，用于在船舶上传输电力和信号。

具有耐腐蚀、耐油污和防潮等特点。

总结：电缆作为一种重要的电力传输和信号传输方式，其基本构造和特点决定了其广泛的应用领域。

电缆的重要性及使用注意事项
电缆是现代电力传输、通讯和控制的重要设备之一，用于将电和
信号从一处传输到另一处。

正常使用和维护电缆对于保障生产、工作
的安全和开展现代经济活动都起着举足轻重的作用。

以下是关于电缆
的知识点：
一、电缆的构成和材料
电缆由外护层、护套层、绝缘层、导体和填料组成，而材料有橡胶、塑料、铜、铝等材料。

二、电缆的种类和用途
电缆的种类有电力电缆、通信电缆、控制电缆、电子电缆等，应
用于不同领域。

三、电缆的安装和使用
电缆安装要注意避免异物进入，轻拿轻放，注意避免弯曲和悬挂。

电缆使用过程中要注意避免过载和短路现象，防止电缆老化破裂。

四、电缆的检测和维护
要求定期对电缆的绝缘电阻、漏电电流、局放、介损等参数进行
测试，及时发现问题进行维护和更换。

五、电缆的废弃处理
废弃电缆要进行分类存放，避免与其他物质混淆，对环境造成污染。

应按照规定进行有组织、安全的处理。

六、电缆的市场前景和需求
随着互联网、人工智能等技术的快速发展，电缆市场需求将会不断增长。

同时，对于电缆的质量、效率等性能要求也将越来越高。

总之，电缆在现代社会中具有极为重要的地位。

我们应该加强对于电缆的相关知识的学习和了解，做好电缆的使用和维护工作，社会和生产建设方可更加安全、稳定健康地进行。
