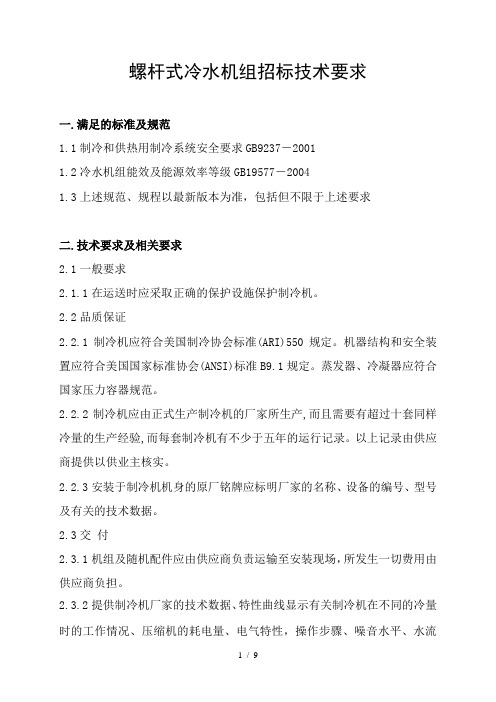

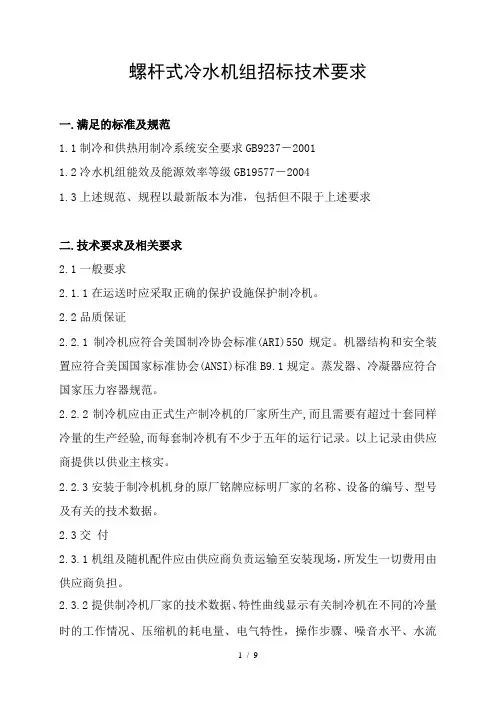

螺杆式冷水机组招标技术要求一.满足的标准及规范1.1制冷和供热用制冷系统安全要求GB9237－20011.2冷水机组能效及能源效率等级GB19577－20041.3上述规范、规程以最新版本为准，包括但不限于上述要求二.技术要求及相关要求2.1一般要求2.1.1在运送时应采取正确的保护设施保护制冷机。
2.2品质保证2.2.1制冷机应符合美国制冷协会标准(ARI)550规定。
机器结构和安全装置应符合美国国家标准协会(ANSI)标准B9.1规定。
蒸发器、冷凝器应符合国家压力容器规范。
2.2.2制冷机应由正式生产制冷机的厂家所生产,而且需要有超过十套同样冷量的生产经验,而每套制冷机有不少于五年的运行记录。
以上记录由供应商提供以供业主核实。
2.2.3安装于制冷机机身的原厂铭牌应标明厂家的名称、设备的编号、型号及有关的技术数据。
2.3交付2.3.1机组及随机配件应由供应商负责运输至安装现场，所发生一切费用由供应商负担。
2.3.2提供制冷机厂家的技术数据、特性曲线显示有关制冷机在不同的冷量时的工作情况、压缩机的耗电量、电气特性，操作步骤、噪音水平、水流量、水温和水压差等。
2.3.3提供设备配件清单，包括所有本厂及外购件的数量、品牌、规格、型号、参数、产地、材质等，外购件应有原产厂家资料及联系方式。
2.3.4提供制造厂所印刷的安装、操作及维修手册,并应指出操作程序和维修程序等,并同时提供制冷机后备配件表,而后备配件应达到制冷机制造厂的建议和要求。
2.3.5提供制冷机于制造厂和工地的试验报告,报告内应包括试运行的所有数据和结果。
2.3.6提供施工图,有关制冷机的安装尺寸、固定螺丝位置、水管软接头、避震弹簧及所需之土建要求等,都应在制冷机的施工详图内显示出来。
三.产品3.1概述：3.1.1变流量螺杆式冷水机组：3.1.2机组能耗必须符合国家GB标准《冷水机组能效限定值及能源效率等级》（GB19577-2004）规定的节能评价值——能效等级2级及以上。
GB19577-2004《冷水机组能效限定值及能效效率等级》2. 《能效标准》主要内容摘录(1)标准的范围本标准规定了冷水机组的能效限定值、能源效率等级、节能评价值、试验方法和检验规则。
本标准适用于采用电机驱动压缩机的蒸汽压缩循环冷水(热泵)机组(以下简称：冷水机组)。
(2)基本的术语和定义a) 能源效率限定值 (the maximum allowable value of energy consumption )冷水机组在额定的制冷工况和规定条件下，能效比的最小值，简称能效限定值。
b) 节能评价值 (the evaluating values of energy conservation )在额定的制冷工况和规定条件下，节能型冷水机组应达到的能效比最小值。
c) 能源效率等级 (energy efficiency grade )能源效率等级( 简称能效等级) 是表示产品能源效率高低差别的一种分级方法，依据能效比的大小确定，分成1、2、3、4 和5 五个等级，其中1级表示能源效率最高，五级表示能源效率最低。
d) 额定能源效率等级 ( rated energy efficiency grade )精品文档精品文档额定能源效率等级是指由生产厂家在产品上规定的冷水机组的能源效率等级。
（3）能效限定值水冷冷水机组的能效比实测值应大于等于表 1 的实测值。
表1 能源效率限定值4）能源效率评定方法 a ） 能源效率等级评定方法根据机组的性能系数测试结果，依据表 2，判定该机组的额定能源效率等级。
产品的性能系数测试值和标注值应不小于其表 能源效率等级所对应的指标规定值。
表2 能源效率等级指标2 中额定b）节能评价值机组的节能评价值为表2 中能效等级2级。
（5）能源效率的试验方法按GB/T18430.1 和GB/T10870中的能源效率试验方法进行（6）检验规则在一批产品中，抽取一台样品，测试其性能系数；若不满足规定要求，再抽取两台样品，实测值均应满足规定要求，否则判该批为不合格。
HITACHI安装、使用、维护 说 明 书日 立 牌 水 冷 式 冷 水 机 组— 螺 杆 式 —注 意：在使用此冷水机组之前， 请仔细阅读该手册，并请 保存完好，供以后参考。
Model 型号RCU40WHZ-A(E) RCU50WHZ-A(E) RCU60WHZ-A(E) RCU80WHZ-A(E) RCU100WHZ-A(E) RCU120WHZ-A(E) RCU150WHZ-A(E) RCU180WHZ-A(E) RCU200WHZ-A(E) RCU220WHZ-A(E) RCU240WHZ-A(E)重 要 通 知z日立对产品的设计和性能将不断进行改良，规格如有更改，恕不另行通知。
z日立对每一个可能的情况导致有潜在的危险不作预测。
z没有书面允许，此说明书不得翻印。
z信号字句（危险、警告和小心）用于鉴定危险性的级别，有关各信号字句所提示的危险性解释如下：警 告可能导致严重个人受伤或死亡的直接危险。
危 险危险或不安全的操作可能导致严重个人受伤或死亡。
小 心危险或不安全的操作可能导致轻微个人受伤、产品或财物损害。
注 意：对使用或维修有帮助的资料。
z如有需要，请联络您所聘用的承建商或日立分销商。
z此水冷式冷水机组是根据以下温度设计，冷水机组应在此范围内使用： 工作范围 （ ℃）最高 最低 冷却水 出水温度 37 22冷冻水 出水温度 20 5z此说明书为水冷式冷水机组的永久部件，应妥善保存。
注：带液晶屏机组的液晶屏使用说明，请参考随机资料Z0011620《液晶屏使用说明书》。
z能效等级：上述数据依据GB 19577-2004 《水冷机组能效限定值及能源效率等级》。
目 录使用说明1．准备工作 (1)初步检查 (1)机组安装 (1)2．安装工作....................................... (6)电线连接 (6)工作范围 (9)水管接驳 (10)水质控制 (11)标准管路和接线 (12)3．运转试验 (13)准备工作 (13)运转试验 (14)试运转后的操作 (14)4．控制器设定 (15)5. 自动检查功能 (20)6．控制系统 (23)7．保养工作 (26)组件 (26)润滑 (26)沉渍 (26)冬季长时间停机 (27)春季初次启动 (27)零件更换 (27)冷媒循环 (27)压缩机的拆卸 (29)安全保护及控制器件的设定值 (30)正常操作压力 (31)8．故障寻找 (34)日立水冷式冷水机组型号：RCU40、50、60WHZ-A(E)使用说明指示灯：1.红灯指示正常运转状态。
冷水机组能效标准摘要：一、冷水机组能效标准的背景和意义二、冷水机组能效标准的制定和实施三、冷水机组能效标准的影响和挑战正文：一、冷水机组能效标准的背景和意义冷水机组是空调系统的核心部件之一，其能效水平直接影响到空调系统的能耗和运行效率。
随着我国经济的快速发展，建筑业和空调行业的节能减排问题日益突出，制定和实施冷水机组能效标准显得尤为重要。
冷水机组能效标准是指规定冷水机组在一定工况条件下的能效限定值和能效等级，其主要目的是引导和推动冷水机组制造业提高产品能效水平，降低空调系统的能耗，促进节能减排。
二、冷水机组能效标准的制定和实施目前，我国已经制定了多个冷水机组能效相关标准，包括《冷水机组能效限定值及能效等级》（GB19577-2015）、《溴化锂吸收式冷水机组能效限定值及能效等级》（GB29540-2013）等。
这些标准规定了冷水机组在不同工况条件下的能效限定值和能效等级，并对冷水机组的测试和评价方法进行了详细说明。
在实施冷水机组能效标准的过程中，政府部门、行业协会和企业应共同努力，确保标准的有效执行。
政府部门应加强对冷水机组生产、销售和使用环节的监管，对不符合能效标准的产品进行处罚和淘汰；行业协会应加强对冷水机组能效标准的宣传和培训，提高行业从业人员的能效意识；企业应加大技术研发投入，提高产品质量，积极响应能效标准要求。
三、冷水机组能效标准的影响和挑战实施冷水机组能效标准，有利于推动冷水机组制造业转型升级，提高产品竞争力；有利于降低空调系统能耗，促进节能减排；有利于提高建筑品质，改善人居环境。
然而，在实施冷水机组能效标准的过程中，也面临一些挑战，如标准制定和更新速度滞后于技术发展、部分企业对能效标准的认识和执行力度不够、能效检测和评价能力不足等。
GB19577-2004《冷水机组能效限定值及能效效率等级》2.《能效标准》主要内容摘录（1）标准的范围本标准规定了冷水机组的能效限定值、能源效率等级、节能评价值、试验方法和检验规则。
本标准适用于采用电机驱动压缩机的蒸汽压缩循环冷水（热泵）机组（以下简称：冷水机组）。
（2）基本的术语和定义a) 能源效率限定值（the maximum allowable value of energy consumption）冷水机组在额定的制冷工况和规定条件下，能效比的最小值，简称能效限定值。
b) 节能评价值（the evaluating values of energy conservation）在额定的制冷工况和规定条件下，节能型冷水机组应达到的能效比最小值。
c) 能源效率等级（energy efficiency grade）能源效率等级(简称能效等级)是表示产品能源效率高低差别的一种分级方法，依据能效比的大小确定，分成1、2、3、4和5 五个等级，其中1级表示能源效率最高，五级表示能源效率最低。
d) 额定能源效率等级（rated energy efficiency grade）标准文案额定能源效率等级是指由生产厂家在产品上规定的冷水机组的能源效率等级。
（3）能效限定值水冷冷水机组的能效比实测值应大于等于表1的实测值。
表1 能源效率限定值（4）能源效率评定方法a) 能源效率等级评定方法根据机组的性能系数测试结果，依据表2，判定该机组的额定能源效率等级。
产品的性能系数测试值和标注值应不小于其表2中额定能源效率等级所对应的指标规定值。
表2 能源效率等级指标标准文案b) 节能评价值机组的节能评价值为表2中能效等级2级。
（5）能源效率的试验方法按GB/T18430.1和GB/T10870中的能源效率试验方法进行（6）检验规则在一批产品中，抽取一台样品，测试其性能系数；若不满足规定要求，再抽取两台样品，实测值均应满足规定要求，否则判该批为不合格。
螺杆式冷水机组技术规格和要求一、总则1、本工程主要采用水系统集中空调形式，冷热源设备位于地下室冷冻机房和锅炉房。
夏季空调总冷负荷为30000KW，冷源采用4台单机额定制冷量为3800KW的离心式冷水机组（其中1台变频，配机载变频器）和2台单机额定制冷量为1500KW的水冷螺杆式冷水机组（变频，配机载变频器）作为夏季空调系统的冷源。
冷冻机房设置在地下一层。
制冷机组冷东侧供回水温度6/12℃，冷却水侧供回水温度32/37℃。
中标人必须按设计要求响应本次招标技术要求，符合系统的功能设计、控制要求、结构性能、安装和试验等方面的技术要求。
2、本技术要求只提出最低限度的要求，并未对一切细节作出规定，也未充分引述有关标准和规范条文，中标人应保证提供符合本技术要求和有关行业标准的优质产品。
中标人应对所提供的设备性能、质量负责。
采购的设备所涉及的产品标准、规范，与中标人投标报列标准不一致时，应按较高标准执行。
3、中标人所投设备及主要部件的名称、品牌、型号、技术参数、性能、数量、单价、合价、制造厂商、产地、质保期等应在投标文件中明确，对招标文件的技术指标及参数应一一对应，作实质性响应，如有偏离应在偏离表中注明，但不能超过规范的要求。
二、环境条件室外气象数据如下：三、技术标准化和规范GB19577--2004 《冷水机组能效限定值及能源效率等级》GB4706.1--2005 《家用和类似用途电器的安全》第1部分：通用要求AHRI550/5902018 《Performance Rating of Water-chilling and Heat Pump Water-heatingPackages Using the Vapor Compression Cycle》美国空调制冷及热泵协会GB9237－2001 《制冷和供热用制冷系统安全要求》GB50189-2005 《公共建筑节能规范》JB4330-1999 《制冷和空调设备噪声的测定》JB/4750-2003 《制冷装置用压力容器》GB/T 13306 –2011 《标牌》GB 151-1999 《壳管式换热器》四、主要技术要求本次招标招标文件中设备技术参数表中所规定的技术参数为基本要求。
0000冷水机组能效标准的实施与反馈分析000中国已经于2005年正式实施《冷水机组能效限定值及能源效率等级》（GB19577-2004）国家标准，让我们一起关注标准提出的背景、主要数据指标和标准实施后的一些反馈。
0000随着中国经济的迅速发展，制冷与低温技术在社会各个领域中的应用日益广泛，大型制冷机组以其大制冷量、高效率而备受关注，发展很快。
冷水机组以通过蒸发器生产6℃的冷冻水为主要目的，冷凝器大多数是水冷却的，也有少数是风冷或蒸发式冷却。
在冷水机组中，螺杆式和离心式制冷机组因制冷量大、效率高、范围广、结构紧凑，气体受油污染小以及正常工况下运转平稳，压缩气流脉动小等诸多优点而在大型制冷场所广为应用，成为制冷行业重要的产品之一。
图1给出了中国冷水机组产量变化情况。
（注：2003年风冷式冷热水机组归并在了螺杆式、活塞式冷热水机组和户式中央空调的冷热水机组三项中。
）00落后还是先进？000通过近三年的讨论和准备，中国《冷水机组能效限定值及能源效率等级》（GB19577-2004）已经颁布实施，其中主要技术指标见表1。
其中5级是能源效率的限定值，即最低值；1级和2级是能源效率的节能值，已有相关文件规定，政府采购的产品必需要达到节能值。
000表2给出了美国能效等级情况，表中数据是最低要求，国外尚没有对冷水机组产品进行分级。
由表1、表2可见，美国对能效等级要求比中国更为严格。
说明中国与世界先进水平还有较大差距。
000标准颁布后的反馈000鉴于中国目前冷水机组整体制造水平还较低、各个厂家技术水平参差不齐，新标准基本符合能效标准制定的宗旨和中国的基本国情。
根据各生产厂自行公布或检测的数据，新标准颁布后中国冷水机组能源效率的整体表现良好，合资生产厂的产品基本都在1级和2级的水平，国内大的组装厂的产品为3或4级水平，部分小组装厂的产品也能达到5级水平。
由于钢材、铜材涨价，企业面临较大的成本压力，在高效的同时还尽量减少原材料消耗，必需用更高的技术实现高的效率。

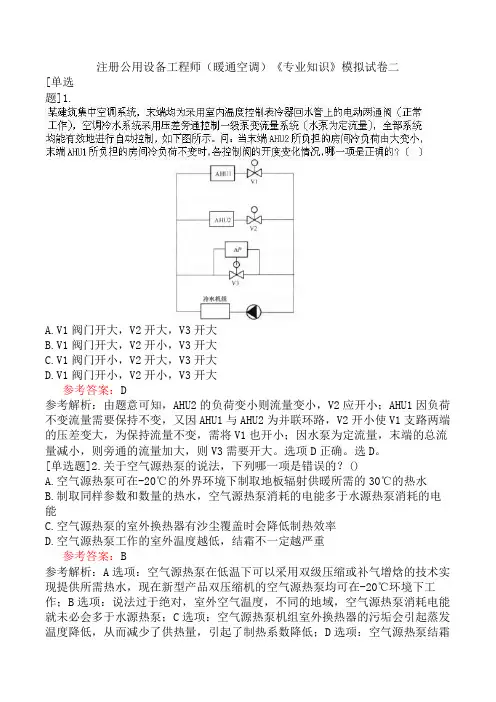

注册公用设备工程师（暖通空调）《专业知识》模拟试卷二[单选题]1.A.V1阀门开大，V2开大，V3开大B.V1阀门开大，V2开小，V3开大C.V1阀门开小，V2开大，V3开大D.V1阀门开小，V2开小，V3开大参考答案：D参考解析：由题意可知，AHU2的负荷变小则流量变小，V2应开小；AHU1因负荷不变流量需要保持不变，又因AHU1与AHU2为并联环路，V2开小使V1支路两端的压差变大，为保持流量不变，需将V1也开小；因水泵为定流量，末端的总流量减小，则旁通的流量加大，则V3需要开大。
选项D正确。
选D。
[单选题]2.关于空气源热泵的说法，下列哪一项是错误的？()A.空气源热泵可在-20℃的外界环境下制取地板辐射供暖所需的30℃的热水B.制取同样参数和数量的热水，空气源热泵消耗的电能多于水源热泵消耗的电能C.空气源热泵的室外换热器有沙尘覆盖时会降低制热效率D.空气源热泵工作的室外温度越低，结霜不一定越严重参考答案：B参考解析：A选项：空气源热泵在低温下可以采用双级压缩或补气增焓的技术实现提供所需热水，现在新型产品双压缩机的空气源热泵均可在-20℃环境下工作；B选项：说法过于绝对，室外空气温度，不同的地域，空气源热泵消耗电能就未必会多于水源热泵；C选项：空气源热泵机组室外换热器的污垢会引起蒸发温度降低，从而减少了供热量，引起了制热系数降低；D选项：空气源热泵结霜的条件是室外换热器表面的温度低于空气的露点温度，并且低于0℃，同时结霜程度大小还与含湿量有关，因此温度越低结霜不一定严重。
[单选题]3.影响袋式除尘器压力损失大小的因素中，下列哪一项是错误的？()A.除尘器设在风机的负压段工作B.过滤风速C.滤料特性D.清灰方式参考答案：A[单选题]4.下列有关空调水系统的说法错误的是哪一项？()A.末端设备水阻力基本相同（或相差不大）的回路，宜采用水平同程式系统B.末端设备及其支路水阻力超过用户侧水阻力的50%可采用异程式系统C.无论是同程式系统还是异程式系统都应进行详细的水力平衡计算D.实际工程中，即使进行了详细的水力计算，仍需利用阀门进行调节参考答案：B参考解析：选项A正确，选项B错误，超过60%时可采用异程式；选项CD正确。
冷水机组6月起贴能效标识2008年1月25日，国家发展和改革委员会、国家质量技术监督检验检疫总局和国家认证认可监督管理委员会联合发布了《中华人民共和国实行能源效率标识的产品目录（第三批）》（简称目录）。
目录规定自2008年6月1日起，包括冷水机组、家用燃气快速热水器和燃气采暖热水炉（以下简称“燃气热水器）在内的五类产品（冷水机组、燃气热水器、中小型电动机、自镇流荧光灯和高压钠灯）必须粘贴能效标识，低于能效等级最低等级的（5级或3级）的相关产品均不得在中国生产、销售、进口。
依据2005年实施的中央空调冷水机组能效标准GB19577-2004，冷水机组的能效等级为5级，528KW以下、COP值低于3.8的冷水机组将不允许生产或进入市场销售。
能源效率等级指标按照《冷水机组能源效率标识实现规则》，冷水机组需要粘贴的能效标识长度最小为109mm，宽度最小为66mm，允许企业印制标识时在最小规格要求的基础上按比例放大。
标识上需要标明的指标有：（1）生产者名称或者简称；（2）产品规格型号；（3）能源效率等级；（4）性能系数；（5）制冷量（KW）；（6）消耗总电功率（KW）；（7）依据的能源效率国家标准编号。
目前，国家发展和改革委员会等机构正在准备2008年6月1日以后对天然热水器、空调、冰箱、洗衣机等进行市场抽查。
国家能效标识管理中心也将进行不定期的取样检查。
“如果发现没有对产品粘贴标识的或者未如实标示的企业，依据新修订的《节约能源法》，可能会被处以最高10万元的罚款。
”中华人民共和国实行能源效率标识的产品目录（第三批）请见附件：冷水机组能源效率标识实施规则请见附件：中央空调冷水机组能效标准GB19577-2004请见附件：相关标准和细则可详见中国能效标识网/。
第17卷第1:1期 肩冷#寶；礴2 0 1 7 年 11 月 R E F R IG E R A T IO N A N D A IR-C O N D IT IO N IN G89-91G B 19577—2015《冷水机组能效限定值及能效等级》标准解读王静曲本连陆好好孙令群杨玲玲(合肥通用机械研究院）摘要本文主要介绍了冷水机组能效标准GB 19577—2015中冷水机组的能效限定值和能效等级的变化点。
GB 19577—2Q15能效等级依据冷水机组性能系数(COP)和综合部分负荷性能系数(IPLV)两项指标进行划分，并且能效等级从原来的5级变为3级。
通过与国际上冷水机组能效标准的比较分析，指出GB19577—2015与国际上发达国家的能效标准存在一记差距@关键词冷水机组；能效限定值；能效等级；能效标准Interpretation of GB 19577—2015 M inim um allowable values o f energy efficien cy and efficien cy grades for water chillersWang Jing Qu Benlian Lu Tingting Sun Lingqun Yang Lingling(Hefei General Machinery Research Institute)ABSTRACT In this paper,the minimum allowable values of energy efficiency and efficiency grades for water chillers of GB 19577—2015 were introduced.The energy efficiencygrades for water chillers of GB 19577—2015 are divided into three grades according to coefficient of performance(CO P)and integrated part load value(IP L V).After comparisonand analysis we discovered that there was still a certain gap between GB 19577—2015 andthe energy efficiency standards of developed countries.KEY WORDS water chillers;the minimum allowable values of energy efficiency;efficiency grades for water chillers;standards for energy efficiencyGB 19577—2004《冷水机组能效限定值及能效等级》自颁布实施以来，有力地推动了我国冷水机组产品市场的发展和技术的进步s在过去的几年内，随着直流变频螺杆压缩机、直流变频离心压 缩机、磁悬浮直流变频离心压缩机等的成功研制，制冷压缩机技术有了很大进步，这一切都推动了冷水机组行业的迅速发展[1\一方面，冷水机组技术的快速发展导致市场中冷水机组整体能效水平已经有了很大提高，GB 19577—2004已经无法 合理反应市场上冷水机组的能效水平，更无法进—^步推动冷水机组能效水平的提尚。
HITACHI安装、使用、维护 说 明 书日 立 牌 水 冷 式 冷 水 机 组— 螺 杆 式 —Model 型号RCU(G)40WHZ(-E) RCU(G)300WHZ(-E) RCU(G)50WHZ(-E) RCU(G)340WHZ(-E) RCU(G)60WHZ(-E) RCU(G)380WHZ(-E) RCU(G)80WHZ(-E) RCU(G)410WHZ(-E) RCU(G)100WHZ(-E) RCU(G)450WHZ(-E) RCU(G)120WHZ(-E) RCU(G)490WHZ(-E) RCU(G)140WHZ(-E) RCU(G)530WHZ(-E) RCU(G)150WHZ(-E) RCU(G)570WHZ(-E) RCU(G)170WHZ(-E) RCU(G)600WHZ(-E) RCU(G)180WHZ(-E) RCU(G)640WHZ(-E) RCU(G)200WHZ(-E) RCU(G)680WHZ(-E) RCU(G)220WHZ(-E) RCU(G)720WHZ(-E) RCU(G)260WHZ(-E) RCU(G)760WHZ(-E)注 意：在使用此冷水机组之前， 请仔细阅读该手册，并请 保存完好，供以后参考。
获取更多资料微信搜索蓝领星球重要通知z日立对产品的设计和性能将不断进行改良，规格如有更改，恕不另行通知。
z日立对每一个可能的情况导致有潜在的危险不作预测。
z没有书面允许，此说明书不得翻印。
z信号字句（危险、警告和小心）用于鉴定危险性的级别，有关各信号字句所提示的危险性解释如下：警告可能导致严重个人受伤或死亡的直接危险。
危险危险或不安全的操作可能导致严重个人受伤或死亡。
小心危险或不安全的操作可能导致轻微个人受伤、产品或财物损害。
注 意：对使用或维修有帮助的资料。
z如有需要，请联络您所聘用的承建商或日立分销商。
z此水冷式冷水机组是根据以下温度设计，冷水机组应在此范围内使用： 工作范围 （ ℃）最高 最低冷却水 出水温度 R22：40R407C：3722冷冻水 出水温度 20 5z此说明书为水冷式冷水机组的永久部件，应妥善保存。
2023年-2024年公用设备工程师之专业知识（暖通空调专业）自测提分题库加精品答案单选题（共45题）1、关于热泵机组，下列表述正确的是哪一项？A.国家标准《冷水机组能效限定值及能源效率等级》GB19577-2004的相关规定只适合冷水机组，不适合热泵机组B.用于评价热泵机组制冷性能的名义工况与冷水机组的名义工况不同C.水源热泵机组名义工况时的蒸发器、冷凝器水侧污垢系数均为0.08㎡·℃/kWD.具有两个以上独立制冷循环的风冷热泵机组，各独立循环融霜时间的总和不应超过各独立循环总运转时间的20%【答案】 D2、下列哪项不是制冷系统中回热器的作用？( )A.使制冷剂在节流阀前进一步过冷B.使制冷剂在蒸发器后进一步过热C.可降低制冷系统的压缩比D.可防止压缩机液击【答案】 C3、下列选择通风机的要求中，( )是不恰当的。
A.当单台通风机不能满足要求时，应选择相同型号的通风机进行联合工作B.布置在有甲、乙类物质的场所内的通风机应采用防爆风机C.排除有爆炸危险可燃气体的排风系统可以采用诱导通风装置D.采用变频风机的系统按照系统计算总阻力选择风机的全压【答案】 A4、室内供暖系统均应设排气装置，下列哪一项是错误的？( )A.蒸汽供暖系统散热器的1/3高处排气B.采用干式回水的蒸汽供暖系统在凝结水管末端排气C.采用湿式回水的蒸汽供暖系统在散热器和蒸汽干管末端排气D.用于干、湿回水的蒸汽供暖系统，均应在系统的最高点排气【答案】 D5、供暖室外计算温度应采用( )。
A.历年平均不保证5天的(冬季)极端最低温度B.历年最冷月的平均温度C.历年平均不保证5天的(冬季)日平均温度D.根据围护结构的不同热惰性指标分别确定【答案】 C6、下列哪种形式的供暖系统其作用半径范围最大？( )A.同程式机械循环热水系统B.水平串联式机械循环热水系统C.低压蒸汽系统D.高压蒸汽系统【答案】 D7、某住宅小区道路的浇洒面积为1200㎡，设计浇洒用水量符合规范规定的应是( )。
GB19577-2004《冷水机组能效限定值及能效效率等级》2.《能效标准》主要内容摘录（1）标准的范围本标准规定了冷水机组的能效限定值、能源效率等级、节能评价值、试验方法和检验规则。
本标准适用于采用电机驱动压缩机的蒸汽压缩循环冷水（热泵）机组（以下简称：冷水机组）。
（2）基本的术语和定义a) 能源效率限定值（the maximum allowable value of energy consumption）冷水机组在额定的制冷工况和规定条件下，能效比的最小值，简称能效限定值。
b) 节能评价值（the evaluating values of energy conservation）在额定的制冷工况和规定条件下，节能型冷水机组应达到的能效比最小值。
c) 能源效率等级（energy efficiency grade）能源效率等级(简称能效等级)是表示产品能源效率高低差别的一种分级方法，依据能效比的大小确定，分成1、2、3、4和5 五个等级，其中1级表示能源效率最高，五级表示能源效率最低。
d) 额定能源效率等级（rated energy efficiency grade）精品文档额定能源效率等级是指由生产厂家在产品上规定的冷水机组的能源效率等级。
（3）能效限定值水冷冷水机组的能效比实测值应大于等于表1的实测值。
表1 能源效率限定值（4）能源效率评定方法a) 能源效率等级评定方法根据机组的性能系数测试结果，依据表2，判定该机组的额定能源效率等级。
产品的性能系数测试值和标注值应不小于其表2中额定能源效率等级所对应的指标规定值。
表2 能源效率等级指标精品文档b) 节能评价值机组的节能评价值为表2中能效等级2级。
（5）能源效率的试验方法按GB/T18430.1和GB/T10870中的能源效率试验方法进行（6）检验规则在一批产品中，抽取一台样品，测试其性能系数；若不满足规定要求，再抽取两台样品，实测值均应满足规定要求，否则判该批为不合格。
对于单台产品，测试其性能系数；若不满足规定要求，判该产品为不合格。
（7）能源效率等级标注a) 生产产家应根据本标准的要求和测试结果，确定产品的额定能源效率等级。
精品文档b) 生产厂家应在其产品的出厂文件上注明该机组的额定能源效率等级、所依据的标准号。
3.《能效标准》重要技术内容的说明（1）标准的说明《能效标准》作为国家强制性标准，其中关于“能效限定值”的要求是强制性的，对国内所有生产和销售的冷水机组都有约束力。
（2）关于标准的适用范围《能效标准》只适用于冷水机组，不适用于热泵机组的制热工况；标准只适用于电制冷机组，不适用于溴化锂吸收式机组。
由范围可以看出，能效标准是为了规范电制冷产品的竞争。
从《能效标准》可看出，其适用的产品为电制冷冷水机组，且与压缩机类型、功能（单冷、热泵）、试验测试的可操作性无关，只是按制冷量大小划分。
表3 产品划分范围精品文档注：额定制冷量指在额定制冷工况和规定条件下，机组的制冷量（3）关于额定制冷工况在GB18430.1中，规定了机组的名义工况：30/7℃。
因此，《能效标准》中的额定制冷工况就是在GB18430.1中的名义工况，能效等级都是以名义工况30/7℃作为划分依据，这一点要特别注意。
换句话说，《能效标准》中未规定非名义工况下的能效等级。
（4）最低能效值或能效限定值从《能效标准》可看出，冷水机组根据制冷量划分成三个范围，即0~45.4万Kcal/h，45.4~100 万Kcal/h, 100万Kcal/h以上，因此最低能效值也划分成三个。
根据《能效标准》，低于最低能效值的冷水机组不得生产和销售。
表4 能效限定值指标精品文档（5）能效等级的含义根据国家能效标识管理办法的要求，冷水机组的能效等级划分成5级，即1，2，3，4，5级，每级含义如下：#p#副标题#e#1）1级为超前值，是企业努力的目标2）2级为节能级，代表节能产品的门槛（最小寿命周期成本），可申请节能产品认证3）3、4级代表我国的平均水平4）5级为最低能效值产品，也是即将淘汰的产品（6）能效等级的评定目的是配合我国能效标识制度的实施。
能源效率等级只是对产品的能源效率指标进行划分，并不代表产品的整体质量等级。
划分的依据：一是拉开档次，鼓励先进；二是兼顾国情，以及对市场产生的影响；三是逐步的与国际接轨。
精品文档根据标准规定，能效等级的评定基准为冷水机组的性能系数测试结果，且测试值不得小于能效等级对应的指标规定值。
特别注意：评定的性能系数为机组的实测值，而非目前厂家宣称的样本数据。
4.《能效标准》和GB18430.1的关系GB18430.1-2001是冷水（热泵）机组的产品标准，和《能效标准》存在如下关系：（1）在《能效标准》中，明确规定判定电制冷机组的能源效率等级的试验方法应按照GB18430.1-2001进行。
（2）在GB18430.1-2001标准中，根据电制冷机组所使用的压缩机种类，也同样规定了进入市场的门槛值，如表5所示表5 GB18430.1-2001中名义工况性能市场准入值精品文档对照表4可以看出，相对于GB18430.1-2001中规定的螺杆机和涡旋机的COP门槛值，《能效标准》中的门槛值要求大大提高，门槛值提高了 4-15%；《能效标准》却降低了离心机的门槛值，降低了11~24%。
联想到《能效标准》不适用于吸收机组以及降低离心机门槛值，可以看出其原因可能是因为离心机和吸收机的竞争格局已经成熟，已经比较规范。
而螺杆机和涡旋机目前正处于战国混战的时代，显示出国家纠正螺杆机和涡旋机弄虚作假、无序竞争的用意。
（3）在GB18430.1-2001标准中规定，机组名义工况的性能值不应小于机组名义值的92%。
这个规定的意义是：比如如果对外宣称机组的COP值为6.0，实测时只要达到5.52就算合格，就算符合标准。
但是国内有一部分厂家却利用这个标准，将允许的偏差故意改大成8~18%，极大地扰乱了市场。
《能效标准》规定：生产产家应根据本标准的要求和测试结果，确定产品的额定能源效率等级；生产厂家应在其产品的出厂文件上注明该机组的额定能源效率等级、所依据的标准号。
按照这个规定，生产厂家今后在出厂文件、样本、选型程序、广告等资料中标注能效等级和产品性能时，标注值应不小于测试结果。
这表明《能效标准》对GB18430.1的允许偏差进行了彻底否定。
5.《能效标准》的发展趋势（1）《能效标准》将向规定COP和IPLV值方向发展在2004版《能效标准》中，产品能效等级的判定只有一个准则：依据COP来进行评定。
根据GB18403.1中规定的方法，该COP值是机组运行在名义工况下的满负荷性能系数。
但事实上机组在实际的运行中绝大部分时间不是处于满负荷，根据ARI（美国制冷协会）的调查统计，机组在满负荷的运行时间实际上只占到总运行时间的1%，其余99%的运行时精品文档间机组负荷处于满负荷以下。
为了真正反映机组在实际运行时间内的效率，ARI550-98标准引入了IPLV（综合部分负荷值）的概念来反映在实际的运行过程中机组的性能系数，同时通过 IPLV反映出来的运行费用更具参考性。
IPLV的计算公式为：IPLV=0.01A+0.42B+0.45C+0.12D其中 A——100%负荷工况点时的COP；B——75%负荷工况点时的COP；C——50%负荷工况点时的COP； D——25%负荷工况点时的COP；在GB18430.1标准中也提出了测试部分负荷性能的要求，但没有引入IPLV的计算方法。
值得注意的是，05年7月1日开始实施的GB50189-2005《公共建筑节能设计标准》中已经引入根据不同气候区确定不同加权系数的部分负荷性能计算方法，这个方法很可能会在新版的能效标准中采用。
显然，考察单台的性能，采用COP和IPLV两个指标比仅用COP更加科学。
所以美国的SHRAE90.1-2001标准在规定机组的最低性能门槛值时，采用了COP和IPLV两个指标来进行判定，见表6。
表6 SHRAE90.1-2001对冷水机组的最低能效要求精品文档可以预见，在《能效标准》改版时，将由现版的COP准则向COP和IPLV双准则发展。
（2）《能效标准》的能效门槛值将继续提高对照表4和表6可以看出，和SHRAE90.1-2001的能效门槛值相比，当前版本《能效标准》的能效门槛值要低17~31%，SHRAE90.1-2001的门槛值大致相当于能效标准中的节能等级。
据报道，美国能源部近日决定，自2006年1月起，美国将推行新的空调能效标准，新的标准将老标准提高了4%—20%。
可以预见，在《能效标准》改版时，将能效标准各对应等级将继续提高。
1.1.1.1二．目前螺杆冷水机组厂家的能效现状表7 部分螺杆冷水机组厂家的样本COP值精品文档经过调查计算，部分厂家样本存在着偷冷量、夸大COP行为，这已经成为行业的一种不良习气，这些厂家样本COP值含有9~18%的水份。
表9是扣除水份后的部分厂家实际COP值。
#p#副标题#e#表9 部分厂家螺杆冷水机组实际COP值精品文档根据调查计算，部分厂家的样本COP值根据GB/T18430.1产品标准进行了3~6%的修正，扣除样本数据中的修正量后，得到表10部分厂家冷水机组的实测COP值。
表10 部分厂家螺杆冷水机组实际COP值精品文档从表9~表10的数据我们可以看出，国内厂家生产的螺杆冷水机组COP值的差距相当大。
大部分厂家生产的螺杆冷水机组COP值，基本上处于能效等级的4、5级，距节能等级的要求有很大差距。
而部分厂家的部分产品已经到节能产品能效等级的要求。
但上市销售的螺杆冷水机组几乎没有产品能够达到1级水平。
1.1.1.2三、《能效标准》标准实施后的几个趋势《能效标准》和能效标识管理办法的颁布实施使得中国这个空调器全球第一产量大国拥有了对空调能耗具有约束和指导作用的产品法规。
将促使空调产品制造商加强节能技术的引进与开发投入、从整体上提高我国空调产品的能效水平。
对于减少建筑终端能源消耗、保护环境、保护消费者利益、引导空调制造企业转向理性的技术竞争等诸多方面都将起到积极而深远的影响。
1.加快行业“洗牌”《能效标准》的实施会促进空调行业的技术进步，而且同空调行业目前的形势联系起来会加速“洗牌”进程导致诸多空调企业出局。
业内人士认为，能效比是空调的核心技术指标，大部分厂家要在短期内将其提到较高水平，几无可能。
对于能效的提高，除增加材料成本外，主要的技术措施可能有：设计制造更高效的压缩机、研究开发更高效的强化换热管型、设计制造流场更好的换热器，更重要的是要有更先进的系统匹配技术和优化控制技术来进行性能潜力的挖掘，这对本身无核心技术的、以低材料成本生存的厂家来说，是一道无法跨过的门槛。
